H3C IS-IS实验

实验拓扑

IS-IS实验

​​

图 1-1

注：如无特别说明，描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备，R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备，以此类推；另外，同一网段中，IP 地址的主机位为其设备编号，如 R3 的 g0/0 接口若在 192.168.1.0/24 网段，则其 IP 地址为 192.168.1.3/24，以此类推

---

实验需求

1. 按照图示配置IP地址

1. 按照图示分区域配置 IS-IS，完成全网互通，NET 地址如图所示

1. 要求 R1 和 R2/R3 只建立 Level-1 邻接关系

1. 要求 R2 和 R3 只建立 Level-1 邻接关系

1. 按照图示修改各链路 Cost

1. 在 R2 和 R3 上配置路由渗透，使 R1 学习到 100.1.1.0、24 网段的明细路由，并选择最优路径

1. 在骨干网上配置接口验证

---

实验解法：

1. 配置 IP 地址

​R1

<H3C>sys
System View: return to User View with Ctrl+Z.
[H3C]sysn R1
[R1]int g0/0
[R1-GigabitEthernet0/0]ip add 192.168.1.1 24
[R1-GigabitEthernet0/0]int g0/1
[R1-GigabitEthernet0/1]ip add 192.168.2.1 24

R2

<H3C>sys
System View: return to User View with Ctrl+Z.
[H3C]sysn Rt2
[Rt2]int g0/0
[Rt2-GigabitEthernet0/0]ip add 192.168.1.2 24
[Rt2-GigabitEthernet0/0]int g0/2
[Rt2-GigabitEthernet0/2]ip add 192.168.5.2 24
[Rt2-GigabitEthernet0/2]int g0/1
[Rt2-GigabitEthernet0/1]ip add 192.168.3.2 24

R3

<H3C>sys
System View: return to User View with Ctrl+Z.
[H3C]sysn r3
[r3]int g0/0
[r3-GigabitEthernet0/0]ip add 192.168.2.3 24
[r3-GigabitEthernet0/0]int g0/2
[r3-GigabitEthernet0/2]ip add 192.168.5.3 24
[r3-GigabitEthernet0/2]int g0/1
[r3-GigabitEthernet0/1]ip add 192.168.4.3 24

R4

[H3C]sysn r4
[r4]int g0/0
[r4-GigabitEthernet0/0]ip add 192.168.3.4 24
[r4-GigabitEthernet0/0]int g0/1
[r4-GigabitEthernet0/1]ip add 192.168.4.4 24

1. 按照图示分区域配置 IS-IS，完成全网互通，NET 地址如图所示

   　　分析：IS-IS 的配置方式，是先创建 IS-IS 进程，配置 NET 地址，然后在需要宣告的接口下使能 IS-IS 即可

   步骤 1：在 R1 上创建 IS-IS 进程，并配置 NET 地址.在 R1 连接 R2 和 R3 的接口上使能 IS-IS

   <R1>sys
   System View: return to User View with Ctrl+Z.
   [R1]isis 1
   [R1-isis-1]netw
   [R1-isis-1]netw 49.0000.0000.0000.0001.00
   [R1-isis-1]int ran g0/0 to g0/1
   [R1-if-range]isis en 1

   步骤 3：R2，R3，R4 上配置步骤与 R1 一致，在所有接口上使能 IS-IS。

​R2

<Rt2>sys
System View: return to User View with Ctrl+Z.
[Rt2]isis 1
[Rt2-isis-1]netw 49.0000.0000.0000.0002.00
[Rt2-isis-1]int ran g0/0 to g0/2
[Rt2-if-range]isis en 1

R3

[r3]isis 1
[r3-isis-1]netw 49.0000.0000.0000.0003.00
[r3-isis-1]int ran g0/0 to g0/2
[r3-if-range]isis en 1

R4

[r4]isis 1
[r4-isis-1]netw 49.0010.0000.0000.0004.00
[r4-if-range]int ran g0/0 to g0/1
[r4-if-range]isis en 1

1. 要求 R1 和 R2/R3 只建立 Level-1 邻接关系

   　　分析：IS-IS 的路由器默认级别是 Leve-1-2，R1，R2，R3 在同一个区域，所以 R1 和 R2/R3 会同时建立 Level-1 和 Level-2 的邻接关系，造成建立重复的邻接，增加路由器的性能压力，浪费网络带宽
   　　R1 和 R2/R3 属于同一个区域，所以只需建立 Level-1 邻接关系，把 R1 的路由器级别修改为 Level-1 即可

   步骤1：把 R1 的路由器级别修改为 Level-1

   [R1-if-range]isis 1
   [R1-isis-1]is-le level-1

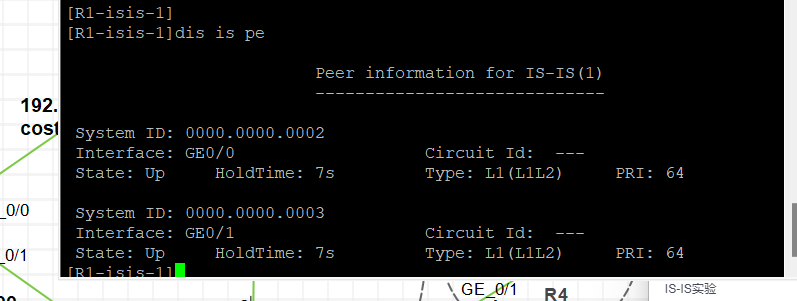

   效果测试：检查 R1 的邻接关系，发现 R1 和 R2/R3 只剩下 Level-1 的邻接关系

   [R1-isis-1]dis is pe

​

​​

1. 要求 R2 和 R3 只建立 Level-1 邻接关系

　　分析：IS-IS 的路由器默认级别是 Level-1-2，R2 和 R3 在同一个区域，所以 R2 和 R3 会同时建立 Level-1 和 Level-2 的邻接关系，造成建立重新邻接，增加路由器的性能压力，浪费网路带宽
　　R2 和 R3 属于同一个区域，所以只需建立 Level-1 的邻接关系；但是由于 R2 和 R3 同时都连接了其他区域路由器，所以无法修改路由器级别为 Level-1，只能通过修改接口邻接关系级别为 Level-1 来解决

步骤 1：把 R2 和 R3 直连的接口邻接关系级别修改为 Level-1

[Rt2-if-range]int g0/2
[Rt2-GigabitEthernet0/2]isis circuit-level level-1

r3-if-range]int g0/2
[r3-GigabitEthernet0/2]isi circuit-level level-1

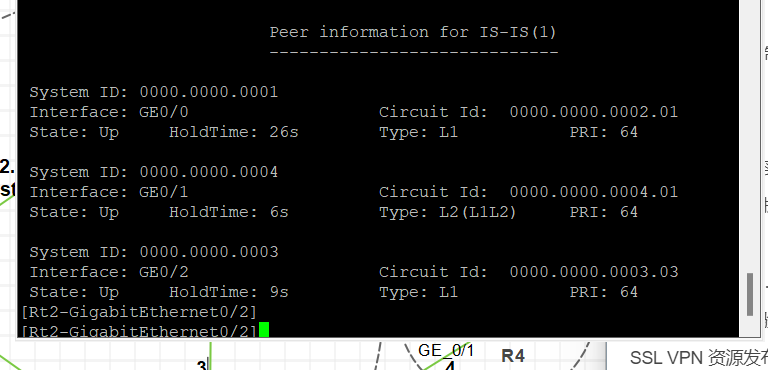

效果测试：检查 R2 和 R3 邻接关系，发现 R2 和 R3 之间只剩下 Level-1 邻接关系

[R2]display isis peer

​​

1. 按照图示修改各链路 Cost

步骤 1：修改 Cost

[R1-isis-1]int g0/0
[R1-GigabitEthernet0/0]isis cost 5
[R1-GigabitEthernet0/0]int g0/1
[R1-GigabitEthernet0/1]isis cost 10
[R1-GigabitEthernet0/1]

其余路由器t同样修改 Cost

[Rt2-GigabitEthernet0/2]int g0/0
[Rt2-GigabitEthernet0/0]isis co 5
[Rt2-GigabitEthernet0/0]int g0/1
[Rt2-GigabitEthernet0/1]is co 50

[r3-GigabitEthernet0/2]int g0/0
[r3-GigabitEthernet0/0]is co 10
[r3-GigabitEthernet0/0]int g0/1
[r3-GigabitEthernet0/1]is co 15

[r4-if-range]int g0/0
[r4-GigabitEthernet0/0]is co 50
[r4-GigabitEthernet0/0]int g0/1
[r4-GigabitEthernet0/1]is co 15

1. 在 R2 和 R3 上配置路由渗透，使 R1 学习到 100.1.1.0、24 网段的明细路由，并选择最优路径

   　　分析：根据 IS-IS 协议原理，Level-2 的明细路由默认不会传递至 Level-1 路由器上，而会由该区域的 Level-1-2 路由器自动产生一条默认路由发布至 Level-1 路由器。该默认路由不会计算区域外部的 Cost，所以在本实验环境中，R1 上到达 100.1.1.0/24 网段，会选择经过 R2。该路径并非是到达该网段的最优路径
   　　要实现 R1 选择最优路径，需要在 Level-1-2 路由器上配置路由渗透，把 Level-2 的明细路由允许发布至 Level-1 路由器，才会使 R1 学习到最优的到达 100.1.1.0/24 网段的最优路由

   步骤 1：在 R2 和 R3 上配置路由渗透

   [Rt2-GigabitEthernet0/1]isis 1
   [Rt2-isis-1]add ip
   [Rt2-isis-1]add ipv4
   [Rt2-isis-1-ipv4]import-route is level-2 into level-1

   [r3-GigabitEthernet0/1]isis 1
   [r3-isis-1]add ipv4
   [r3-isis-1-ipv4]import-route isis level-2 into level-1

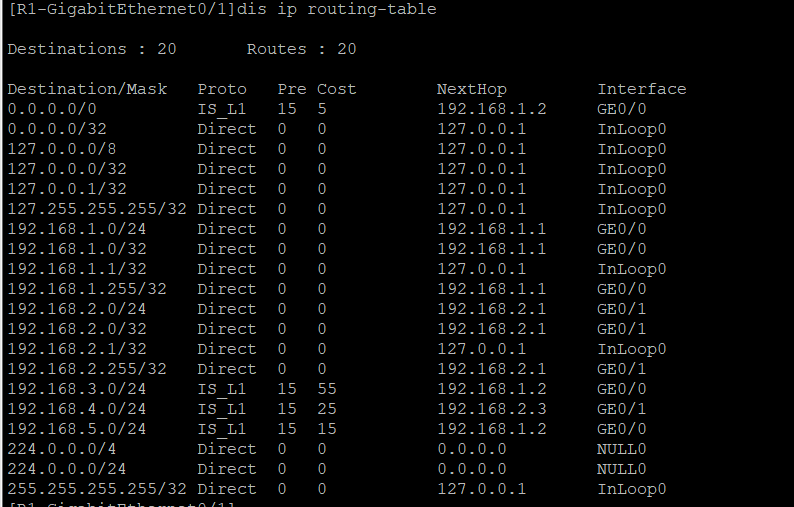

   效果测试：检查 R1 路由表，发现已经学习到 100.1.1.0/24 网段的明细路由，并指向 R3

   [R1]display ip routing-table

​​

1. 在骨干网上配置接口验证

　　分析：在 IS-IS 中，由连续的 Level-2 和 Level-1-2 路由器组成的网络为骨干网，在本拓扑中，R2，R4，R3 组成的网络即为骨干网，需要在其互联的接口上配置接口验证
　　
步骤 1：在 R2，R4，R3 互联的接口上配置 IS-IS 接口验证

[Rt2-isis-1-ipv4]int g0/1
[Rt2-GigabitEthernet0/1]isis authentication-mode simple plain 123456

[r3-isis-1-ipv4]int g0/1
[r3-GigabitEthernet0/1]isis authentication-mode simple plain 123456

[r4-GigabitEthernet0/1]int g0/0
[r4-GigabitEthernet0/0]isis authentication-mode simple plain 123456
[r4-GigabitEthernet0/0]int g0/1
[r4-GigabitEthernet0/1]isis authentication-mode simple plain 123456

效果测试：重启接口或重置 IS-IS 进程后，发现 IS-IS 邻接关系仍然能够成功建立，说明验证配置正确

先save保存在 重启reset,当然你也可以进入端口，shutdown,在undo shutdown
