以太网单点故障

以太网单点故障

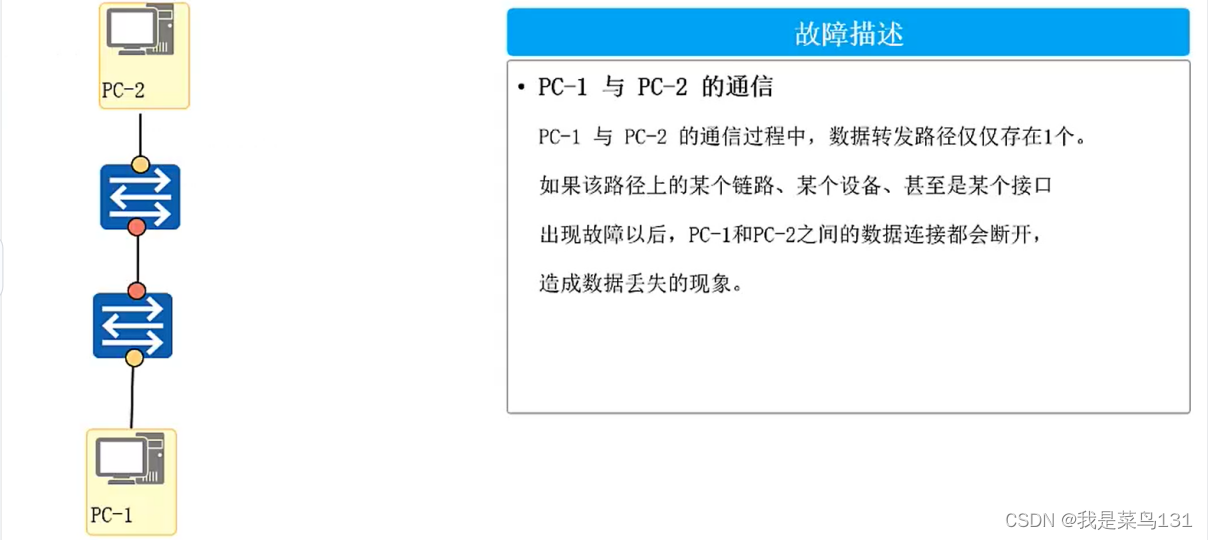

两台设备只有一条线路用以连接通信，没有备份路径。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-9eTnOm9c-1644070921190)(E:/Typort/image-20220205142759113.png)]

单点故障解决方案之Smart Link

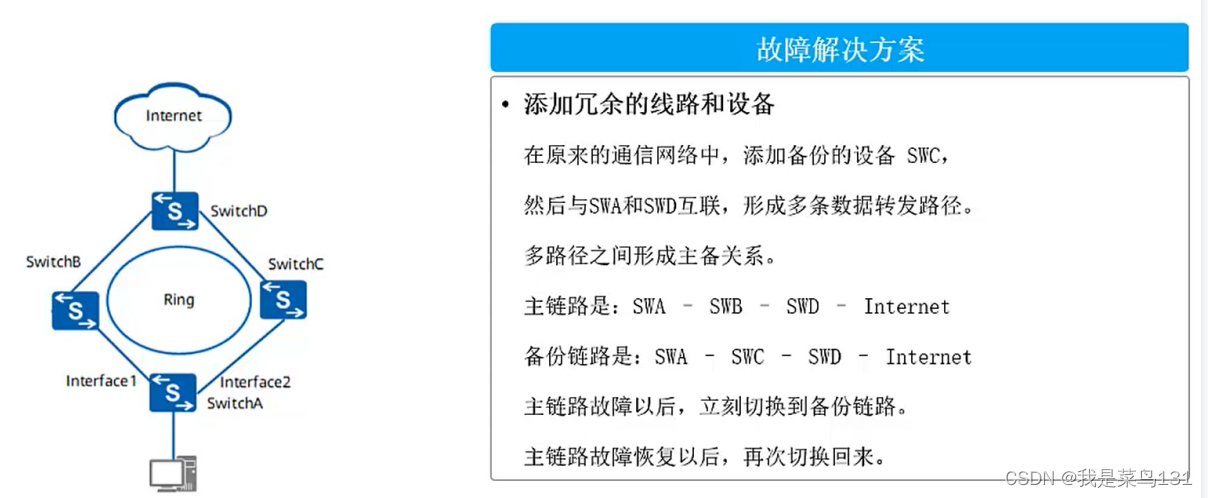

添加冗余的线路和设备

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-8CAv2Q5d-1644070921191)(E:/Typort/image-20220205142932443.png)]

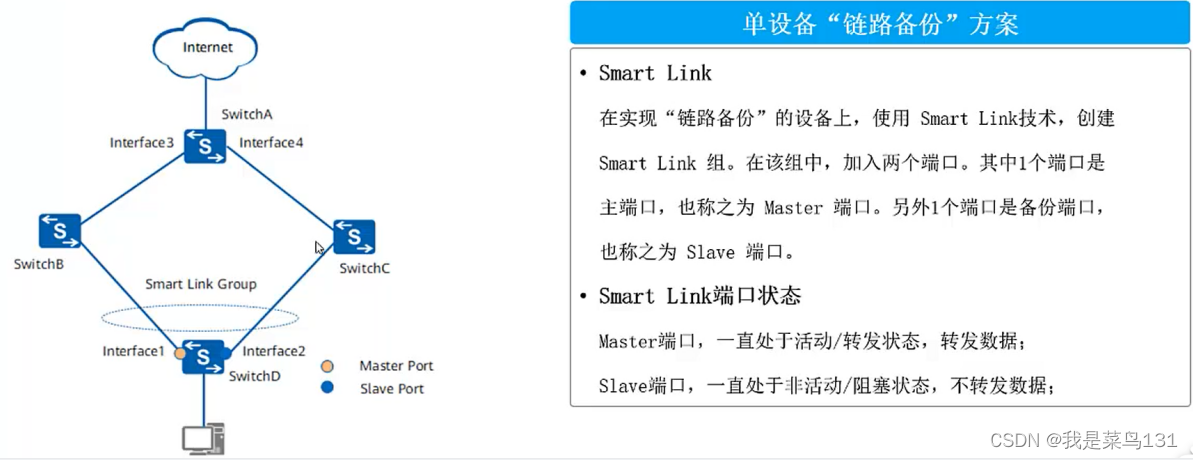

单设备“链路备份”方案

Smart Link
- 在实现链路备份的设备上，使用Smart Link技术，创建Smart Link组，在该组中，加入两个端口，其中一个端口是主端口，也称之为Master端口。另外1个端口是备份端口，也称之为SLave端口
Smart Link端口状态
- Master端口，一直处于活动/转发状态，转发数据
- Slave端口，一直处于非活动/阻塞状态，不转发数据‘

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-o1lFYgj5-1644070921191)(E:/Typort/image-20220205143507585.png)]

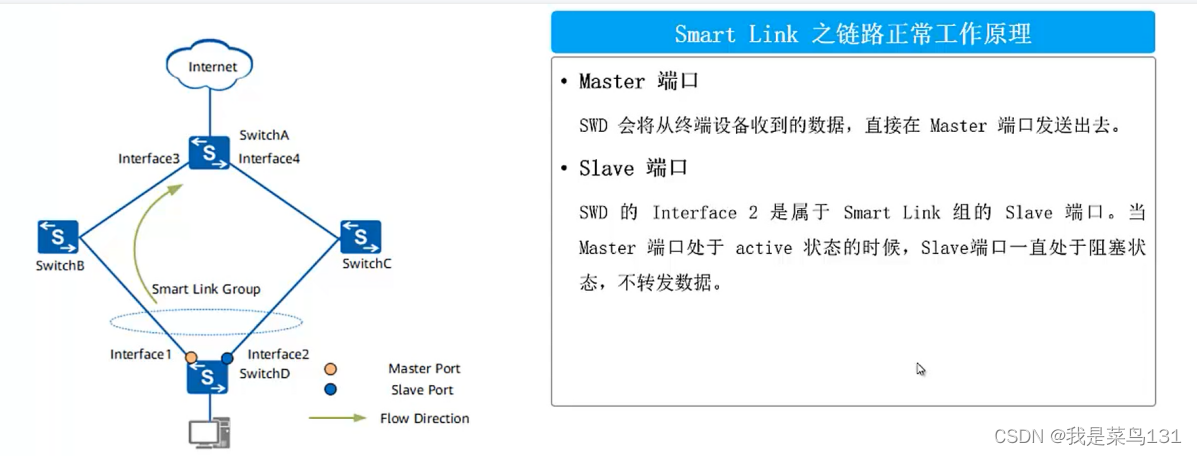

Smart Link之链路正常

Master 端口
- SWD会将终端设备收到的数据，直接在Master端口发送出去。
Slave端口smart Link组的Slave端口。当Master端口
- SWD的interface 2 是属于smart Link组的Slave端口。当Master端口处于active状态时，Slave端口一直处于阻塞状态，不转发数据。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-z68CUV43-1644070921192)(E:/Typort/image-20220205143636357.png)]

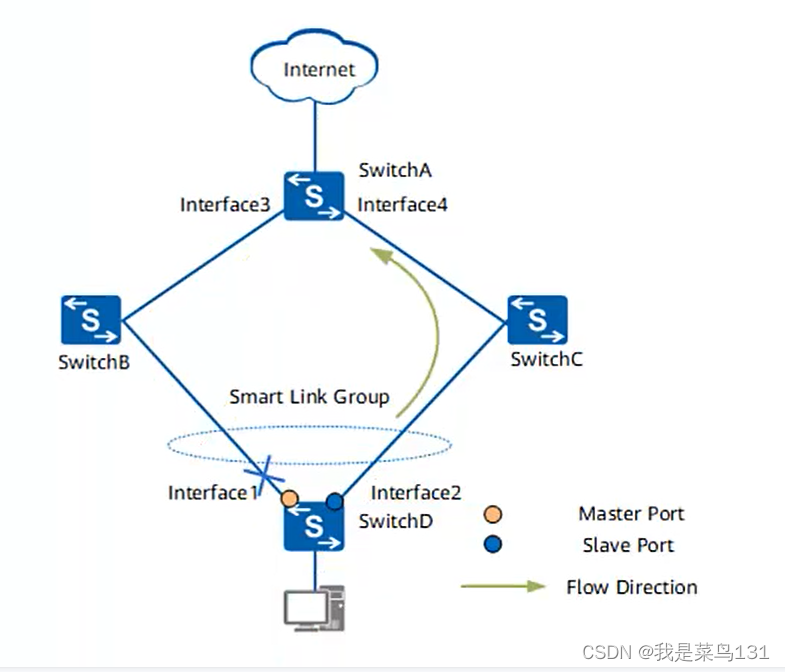

Smart Link之链路故障

Master 端口
- 该端口故障后，立刻停止发送数据
Slave端口smart Link组的Slave端口。当Master端口
- 属于同一个smart Link组的Slave端口。一旦发现Master端口故障，Slave端口会立刻切换为“active”状态，开始转发数据。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-U6dze4Rt-1644070921193)(E:/Typort/image-20220205144145397.png)]

Smart Link的基础配置命令

1.关闭端口的STP
int g0/0/1
stp disable
quit
int g0/0/2
stp disable
quit
2.创建Smart Link组，指定端口角色，并开启SMart Link功能
smart-link group 1
port GigabitEthernet 0/0/1 master
port GigabitEthernet 0/0/1 slave
smart-link enable

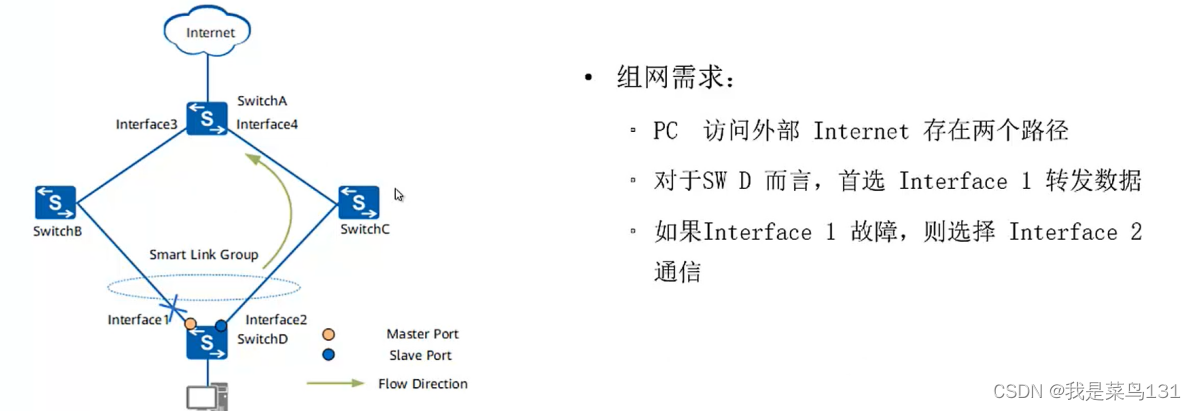

案例：配置Smart Link主备链路

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-DJILYcIS-1644070921193)(E:/Typort/image-20220205145022214.png)]

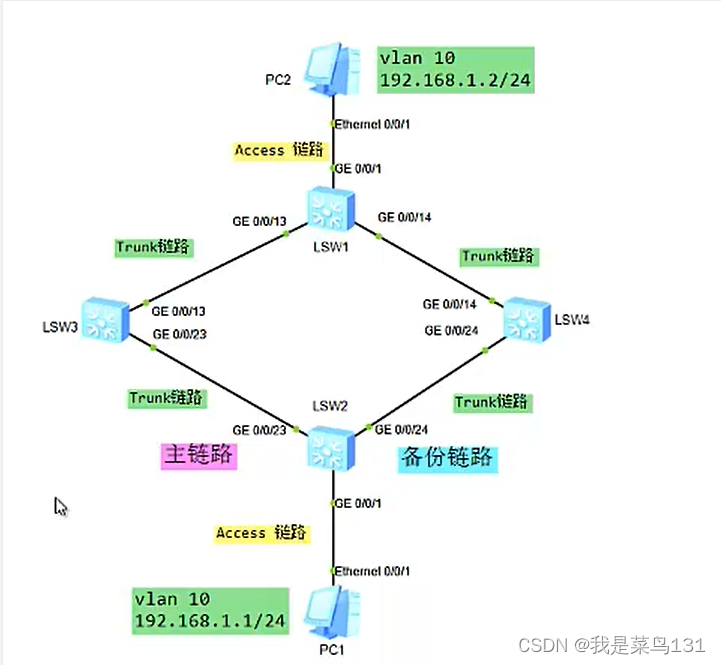

实验拓扑

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-rgFzsHMi-1644070921194)(E:/Typort/image-20220205145046490.png)]

SW1
system-view
vlan 10
port-group group-member g0/0/13 g0/0/14
port link trunk
port trunk allow-pass vlan all
quit
int g0/0/1
port link access
port default vlan 10

SW2
system-view
vlan 10
port-group group-member g0/0/23 g0/0/24
port link trunk
port trunk allow-pass vlan all
quit
int g0/0/1
port link access
port default vlan 10
int g0/0/23
stp disable
quit
int g0/0/24
stp disable
quit
smart-link group 1
port GigabitEthernet 0/0/23 master
port GigabitEthernet 0/0/24 slave
smart-link enable

SW3
system-view
vlan 10
port-group group-member g0/0/13 g0/0/23
port link trunk
port trunk allow-pass vlan all

SW4
system-view
vlan 10
port-group group-member g0/0/14 g0/0/24
port link trunk
port trunk allow-pass vlan all
