GNS3 3.0.5创建QEMU虚拟机、升级QEMU和Linux内核等技巧

GNS3是创建拓扑，验证设计的优秀工具。路由器、防火墙可作为“设备”拖动到工作区内，其数量仅受限于你的PC的计算能力和I/O性能。

但你可否想过，可以创建Windows或Linux虚拟机作为“设备”来使用，也就是说，可用将其拖动到工作区与其它设备配合搭建拓扑，从而完成更复杂的实验。

以下步骤需要连接GNS3 VM（Ubuntu）建议用MobaXterm，因为很容易粘贴命令执行，上传下载文件也很方便。

1、GNS3 VM修改网卡模式，固定IP地址

GNS3 VM要修改网卡模式以使得自身可以上网。建议改为桥接模式以获得更好的网络可见性和通信能力。

此外，由于所有的计算都由GNS3 VM承担，也要为其分配适当的内存和算力。

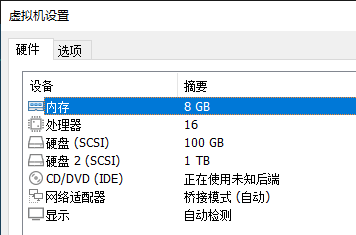

本文为其 分配了8GB内存和16核心的CPU：

从GNS3 VM欢迎屏幕上找到SSH连接地址，用终端软件连接GNS3 VM改为静态地址：

因为默认的DHCP会造成GNS3 VM的地址在不断变化。建议用MobaXterm连接，因为很容易粘贴命令执行，上传下载文件也很方便。

​sudo -i

cd /etc/netplan/ && ll

vim abc.yaml

network:
  version: 2
  renderer: networkd
  ethernets:
    eth0:
      dhcp4: no
      addresses:
        - 192.168.0.100/24
      routes:
        - to: default
          via: 192.168.0.1
      nameservers:
          addresses: [202.96.64.68]

netplan apply

其中的地址和默认网关依你的具体情况改写。

2、升级QEMU版本

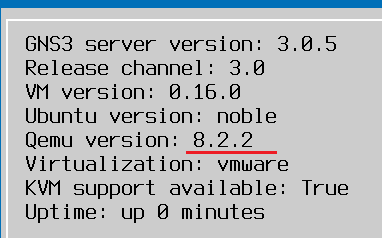

GNS3 VM 3.0.5中的QEMU版本号为8.2.2：

目前的最新版为10.1.0，Ubuntu的源没有现成的安装包，只能编译源码。

① 去内核官网https://www.kernel.org/  下载内核压缩包
② 将内核压缩包传入GNS3 VM的/home/gns3家目录
③ sudo -i
bash <(curl -sSL https://linuxmirrors.cn/main.sh)   #换国内源
apt update && apt upgrade -y   #更新软件包
apt install neofetch lrzszntpdate wget xz-utils -y
ntpdate ntp1.aliyun.com   #同步时间
mkdir /opt/test && cd /opt/test
#编译工作在 /opt/test目录下进行，因为编译过程会产生巨量的文件，sda1容量不够
mv /home/gns3/linux-6.17.1.tar.xz . && tar -xvf linux-6.17.1.tar.xz&& cd linux-6.17.1/
apt install -y gcc make bc libssl-dev libelf-dev flex bison libncurses-dev zstd
cp /boot/config-$(uname -r) .config && make menuconfig  #把/boot下的文件改名拷贝为.config，再创建.config。AI说这是以当前系统能正常运行的配置作为安全起点再行修改，更稳妥。点Save，2次回车，点Exit。
wc -l .config#如果是1万条左右就是完整的；如果是WSL环境就不完整，详见B站​​这个视频。​​
scripts/config --disable SYSTEM_TRUSTED_KEYS
scripts/config --disable SYSTEM_REVOCATION_KEYS
neofetch #在编译之前查看内核版本
exit  #官方不建议以root身份编译内核
cd /opt/test/linux-6.17.1
sudo time make -j$(nproc) #开始编译，会显示编译过程所花费的时间。
#如有提示直接回车；要保持终端窗口最大化，否则有可能编译失败；16核CPU花费了1小时10分钟；
sudo -i
cd /opt/test/linux-6.17.1
make modules_install && make install && /usr/sbin/grub-mkconfig -o /boot/grub/grub.cfg
reboot  #重启系统

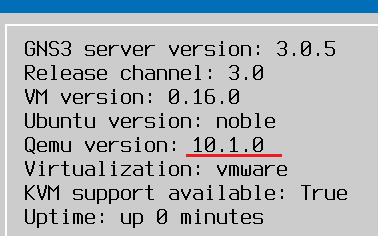

重启之后，GNS3的欢迎屏幕显示QEMU的版本号为10.1.0，成绩成功！

清除编译后的残留文件：

sudo -i
cd /home/gns3/qemu-10.1.0 && make distclean && cd /home/gns3 && rm -rf qemu-10.1.0
rm -rf qemu-10.1.0.tar.xz  #清除编译后残留的文件

3、编译Linux内核

如果你愿意折腾，可以通过编译源码的方式得到最新的内核。

建议在用户权限下编译内核，因为在root权限下编译内核有可能会破坏当前的系统，当写入系统敏感配置会因为权限不够而被阻止。

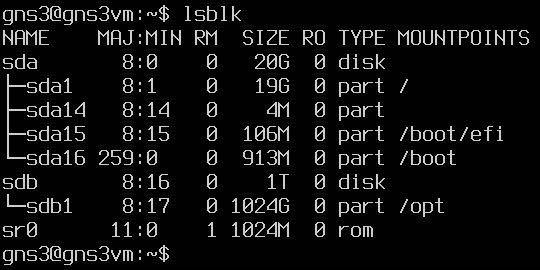

​GNS3 VM是Ubuntu Linux虚拟机，lsblk可见用户家目录使用硬盘sda，容量20GB；Dynamips、IOU、QEMU使用硬盘sdb，容量1T。

这就带来一个问题：如果以用户权限编译内核，就是在用户的家目录里编译（sda硬盘），但在编译的过程中会产生大量的临时文件，默认20GB容量是不够的；所以编译工作要放在sdb上进行，并在事后清除这些临时文件。

编译过程相当耗时，16核CPU花费了1小时10分钟。

截止本文完成，最新的内核版本是6.17.1。

① 去内核官网https://www.kernel.org/  下载内核压缩包，当前最新版本6.17.1
② 将内核压缩包传入GNS3 VM。如果终端软件是以gns3账号登录，就传入 /home/gns3家目录，因为有写入权限。根据经验，如果使用mobaxterm，用gns3账号登录，左侧的目录树默认就是处于/home/gns3之下，可以传入文件到该目录。
③ sudo -i
bash <(curl -sSL https://linuxmirrors.cn/main.sh)   换国内源
apt update && apt upgrade -y   更新软件包
apt install neofetch lrzsz ntpdate wget xz-utils -y
ntpdate ntp1.aliyun.com   #同步时间
mkdir /opt/test && cd /opt/test
#编译工作在 /opt/test目录下进行。因为编译过程会产生巨量的文件，/root和/home目录都挂载于根目录 /dev/sda，容量才20GB，不够用；/opt挂载于 /dev/sdb，容量1T。
#可以直接从内核网站下载内核的压缩包：wget https://cdn.kernel.org/pub/linux/kernel/v6.x/linux-6.17.tar.xz
#但太慢了，所以我在第①步已经用迅雷下载了内核压缩包并且传入了gns3的家目录
mv /home/gns3/linux-6.17.1.tar.xz . && tar -xvf linux-6.17.1.tar.xz && cd linux-6.17.1/
apt install -y gcc make bc libssl-dev libelf-dev flex bison libncurses-dev zstd
cp /boot/config-$(uname -r) .config && make menuconfig  #把/boot下的文件改名拷贝为.config，再创建.config。AI说这是以当前系统能正常运行的配置作为安全起点再行修改，更稳妥。点Save，2次回车，点Exit。
scripts/config --disable SYSTEM_TRUSTED_KEYS
scripts/config --disable SYSTEM_REVOCATION_KEYS
neofetch  #在编译之前查看内核版本
cd /opt/test/linux-6.17.1
time make -j$(nproc)   #开始编译，会显示编译过程所花费的时间。如有提示直接回车；要保持终端窗口最大化，否则有可能编译失败
cd /opt/test/linux-6.17.1
make modules_install && make install && /usr/sbin/grub-mkconfig -o /boot/grub/grub.cfg
最后的提示：arc/x86/boot
reboot  #重启系统

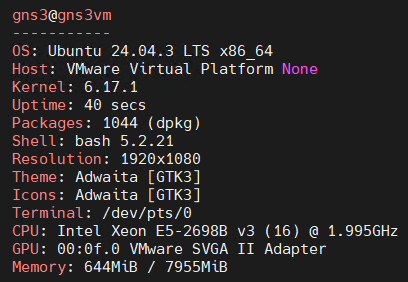

重启之后登录GNS3 VM，运行neofetch，内核版本号应该更新了：

清理编译后的残留文件：

sudo -i
cd /opt/test/linux-6.17.1 && make distclean && cd /opt/ && rm -rf /opt/test   #清除所有临时文件

4、在QEMU里安装虚拟机

​以安装Windows虚拟机为例，当然也可以安装Linux虚拟机。

有2种安装方法：用ISO镜像安装系统，以及上传安装好系统的 .VMDK虚拟磁盘

​方法一：使用ISO镜像安装系统

注意：由于运行完整操作系统的虚拟机消耗资源巨大，要给GNS3 VM分配足够的内存和CPU核心。

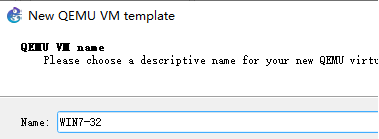

第一步、Edit→Preference→QEMU→Qemu VMs→New，输入虚拟机的名字，比如WIN7-32：

​

第二步、选择平台

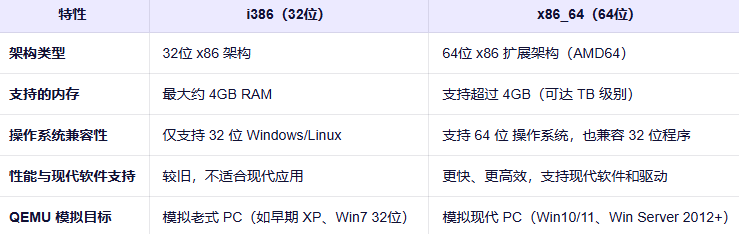

i386 和 x86_64 是 QEMU 虚拟机中“平台”（Platform）选项中的两种 CPU 架构，它们代表不同的处理器指令集架构（ISA）。在 GNS3 的 QEMU 虚拟机设置中，选择哪个取决于你要运行的操作系统版本和硬件兼容性。即使是 32 位系统，QEMU 也能通过 x86_64 启动并兼容运行（但不能反向），使用 x86_64 可以更好地支持多核、大内存、现代网络驱动等。

即使安装的是 32 位系统，如果你的虚拟机分配了超过 4GB 内存，也必须用 x86_64，否则会出错或无法启动。

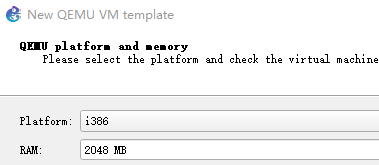

本例是32位的WIN7，平台选择i386，内存选择2048M，也就是2GB内存：

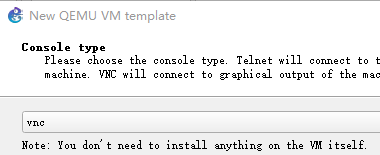

第三步、选择终端类型。因为是Windows系统，需要vnc以显示图形界面：

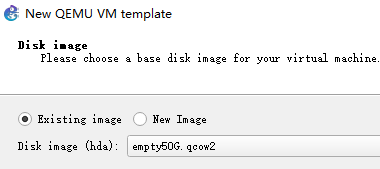

第四步、​选择虚拟机的硬盘。对于WIN7，50GB够用了，当然也可以选择更大容量的：

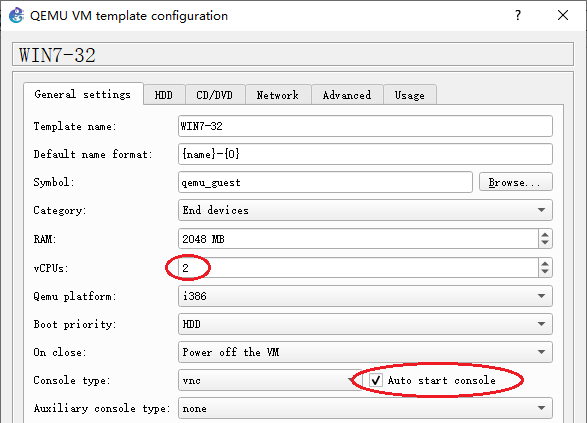

第五步、配置完毕之后，点击Edit继续编辑，给CPU增加到2个核心，并且开机后自动用vnc连接：

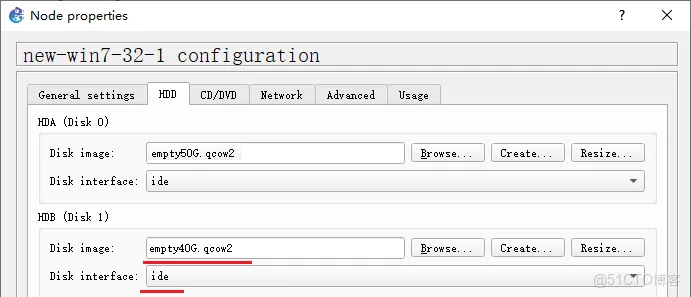

若想要给Windows虚拟机添加第二块硬盘，进入HDD选项卡，在Disk1哪里指定磁盘文件和接口，文件名来自于第4步的磁盘文件列表：

进入CD/DVD选项卡，载入WIN7-32安装镜像，等待一会就上传至GNS3 VM，点OK。

第六步、把WIN7-32设备部拖进工作区开机，会自动弹出VNC的开机界面，开始安装操作系统。

注：按照此方法创建的WIN7-32设备每次拖动到工作区都要重装系统，若不想如此麻烦，见下文。

方法二：上传VMware workstation虚拟机使用的 .VMDK文件

先准备好一台已经安装好Windows系统的VMware workstation虚拟机，找到其 .vmdk文件的路径。

GNS3上传路径1：File→Image management

GNS3上传路径2：Edit→Preference→QEMU→Qemu VMs

上传之后，Edit→Preference→QEMU→Qemu VMs→New，给虚拟机起名，平台选择32位的i386，或者64位的x86_64（建议后者），设置虚拟机内存，设置vnc为终端软件，在Existring images的下拉菜单里就能看到刚才上传的 .vmdk文件，选择它，ok。点Edit编辑虚拟机参数，增加vCPU的核心数，也可以增加内存，OK之后虚拟机建立完毕，可以拖到工作区使用了。

5、使用现成的QEMU磁盘作为虚拟机的初始磁盘（模板）

根据第4节的方法创建的Qemu设备虽然可以运行了，但处于”等待安装系统“的状态。也就是说，每往工作区拖动一个实例，开机后都要重新安装系统，很明显这样太麻烦了。能否在QEMU里安装好系统和所需软件之后，将其状态保存下来，以后新创建的虚拟机都以此为模板，开机即可用呢？

可以的！我们在创建QEMU VMs虚拟机设备的时候，导入已安装好系统的 .qcow2磁盘作为其硬盘。之后根据它克隆出的设备，开机就是可用状态了。

具体思路是：

1. 得到模板虚拟机磁盘文件的绝对路径。

2. 将其拷贝到GNS3 VM的镜像目录。

3. 当新建虚拟机，该文件就会出现在磁盘选择列表中，选择它，开机就是有系统的状态。

具体步骤：

① 获得QEMU虚拟机磁盘的路径

先做好一个完整的、安装了操作系统以及所需软件的QEMU Windows虚拟机作为模板。当其正在运行的时候，登录GNS3 VM执行命令：

ps aux|grep qemu

会出现一大堆参数，其中就有 .qcow2 文件的绝对路径，是一个很长的路径，前导有file= ，类似于：

file=/opt/gns3/projects/4b1fff8f-6fef-48f7-aac2-ee3fe741c823/project-files/qemu/76f3e4fe-8965-47f9-a430-cadc4d18945f/hda_disk.qcow2

记录下这个路径。当Windows安装完毕，所需软件也安装完毕，该文件可以当作模板使用了。。

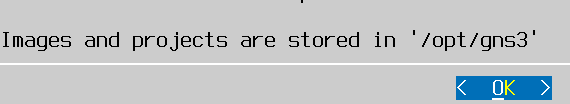

② 关闭虚拟操作系统，将 .qcow2文件拷贝到入GNS3 VM的磁盘存放目录，作为虚拟机设备的初始磁盘（模板）。 磁盘存放目录来自于GNS3 VM开机欢迎屏幕：

cd /opt/gns3/images/QEMU

cp /opt/gns3/projects/4b1fff8f-6fef-48f7-aac2-ee3fe741c823/project-files/qemu/76f3e4fe-8965-47f9-a430-cadc4d18945f/hda_disk.qcow2 Windows7.qcow2

sudo chmod a+x Windows7.qcow2  #加上可执行权限

注：只有模板虚拟机才是完整的磁盘，根据模板虚拟机克隆出来的虚拟机都是差分磁盘，必须要有父盘才能使用，所以要找模板虚拟机的磁盘。

③ 创建直接可用的QEMU虚拟机设备

初始磁盘准备完毕！今后若要创建直接可用的QEMU虚拟机，选择这个初始磁盘（模板）即可。

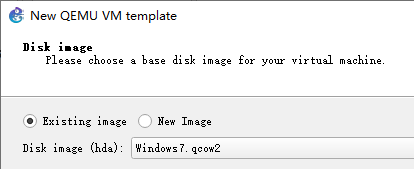

进入GNS3→Edit→Preference→QEMU→Qemu VM→New，起个名字→配置内存→选择vnc→出现了刚才拷贝过去的文件，选择它：

点Edit增大内存和CPU核心，勾选Auto start console，点击OK。

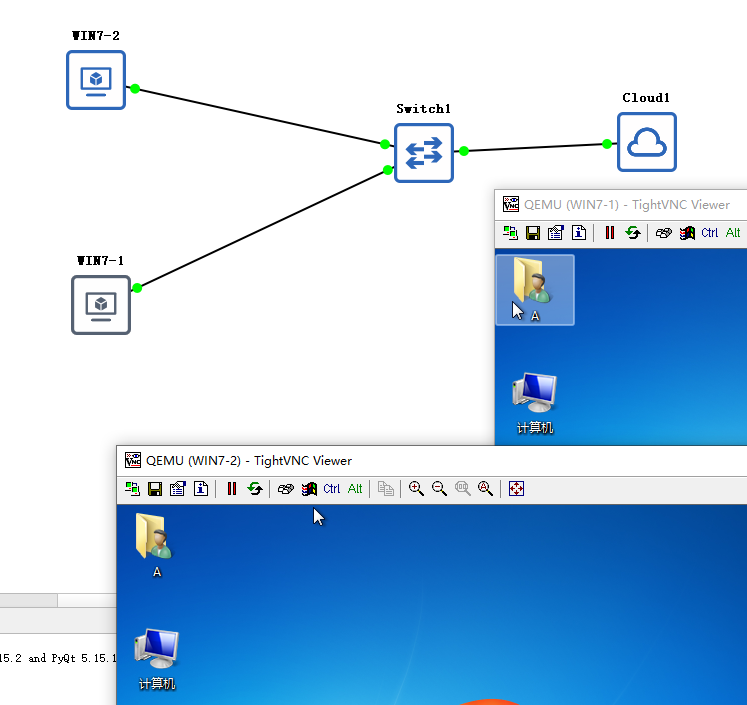

现在已经做好了一个开机可用的Windows7设备模板。从GNS3左侧设备面板拖出即是现成的Windows系统。

• 把虚拟机设备拖动到工作区之后要等待一段时间，图标才会出现在工作区，同样删除也有延迟。

• 在运行中发现，如果直接点GNS3 顶端的“开机”键同时打开多个虚拟机，有可能出现只打开一个的情况，但若逐个开机且期间有几十秒的间隔，就都成功开机了。

• 从同一个模板拖动出的多个windows，它们的机器名和sid都是相同的

6、备份和恢复 .qcow2文件

使用MobaXterm、SecureFX之类的软件，可以把QEMU的 .qcow2文件导入GNS3 VM的镜像存放目录，或反向导出至到物理主机作为备份，操作很方便。

如第5节所言，备份的是模板虚拟机的磁盘而非差分磁盘。

7、物理主机与QEMU Windows虚拟机交换文件的方法

如果你在虚拟机里创建了一些文件，该怎样拷贝到物理主机？

或者反向，怎样把物理主机的文件拷贝到虚拟windows的桌面？

注意：不是拷贝 .qcow2虚拟磁盘文件，而是拷贝虚拟机里的文件。

方法是：在GNS3 VM里用QEMU的命令直接挂载 .qcow2虚拟磁盘文件到一个目录，文件就列出了。

第一步：sudo -i  #进入root模式

第二步：获得虚拟机 .qcow2文件的路径：当虚拟机正在运行的时候，进入GNS3 VM命令行执行命令：ps aux|grep qemu

会出现一大堆参数，其中就有 .qcow2 文件的绝对路径，开头是file= 后面跟磁盘路径，类似于：

file=/opt/gns3/projects/4b1fff8f-6fef-48f7-aac2-ee3fe741c823/project-files/qemu/76f3e4fe-8965-47f9-a430-cadc4d18945f/hda_disk.qcow2

第三步：关闭虚拟机

第四步：modprobe nbd max_part=8  #告诉系统加载 nbd 驱动，让普通文件可以被当作“块设备”（即虚拟硬盘）使用。max_part=8：表示每个虚拟硬盘最多支持 8 个分区

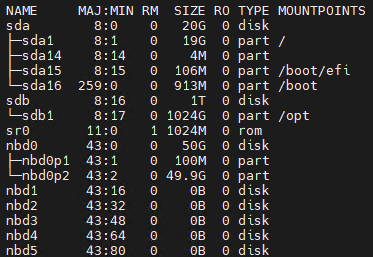

lsblk  #多了16个设备：

假设要拷出的文件在Windows桌面，那就要关注nbd0p2设备，这是nbd0磁盘的第二个分区，也就是Windows的系统分区，桌面就在此分区。

第五步：qemu-nbd -c /dev/nbd0 hda_disk.qcow2  #将 .qcow2 文件挂载到 /dev/nbd0 这个虚拟设备上

第六步：mkdir  /os   #创建挂载目录

第七步：mount /dev/nbd0p2 /os   #把Windows分区挂载到 /os目录

第八步：ls /os就可见windows目录了。

第九步：cd /os/Users/用户名/Desktop && ll  #进入到了桌面。其它目录按此思路执行

第十步：用MobaXterm或SecureFX把文件从虚拟机拷贝到物理机，或者反向拷贝都可以（这个过程就是在修改 .qcow2文件）。

拷贝完毕之后要卸载目录，否则虚拟机无法开机：

umount /os

qemu-nbd -d /dev/nbd0  #断开 qcow2 与 /dev/nbd0 的连接。

卸载目录之后虚拟机开机，文件就存在了。

8、增加GNS3 VM的磁盘空间

登录GNS3 VM的Shell，运行lsblk：可见有2块磁盘，其中sda1容量为20GB，gns3用户的家目录就在此磁盘。如果你在做实验时发现容量不够，可以无损扩容：

① 扩展“物理”磁盘空间

运行poweroff关闭GNS3，修改sda1的磁盘的大小为100GB：

② 扩展分区空间，用满物理磁盘空间

sudo -i

parted /dev/sda #进入parted的命令行

print  该命令列出该磁盘下的分区信息

resizepart 1 100%   #把上面列出的1号分区的容量扩展到磁盘全部容量的100%，回答Yes，若扩展成功无输出。

quit  #退出parted

partprobe /dev/sda   #让内核重新读取更新后的分区表，避免“设备忙”或大小未更新的问题。

resize2fs /dev/sda1  #扩展文件系统到最大空间。

df -h  #可见文件系统当前管理的空间是100GB。

​
