一、全加器的真值表

真值表的理解记忆
0+0+0=00
0+0+1=01
0+1+0=01
0+1+1=02,进1为10
1+0+0=01
1+0+1=02,进1为10
1+1+0=02,进1为10
1+1+1=03,进1为11

二、全加器逻辑组合电路的构建

异或门（XOR）：

与门（AND）：
或门（OR）：

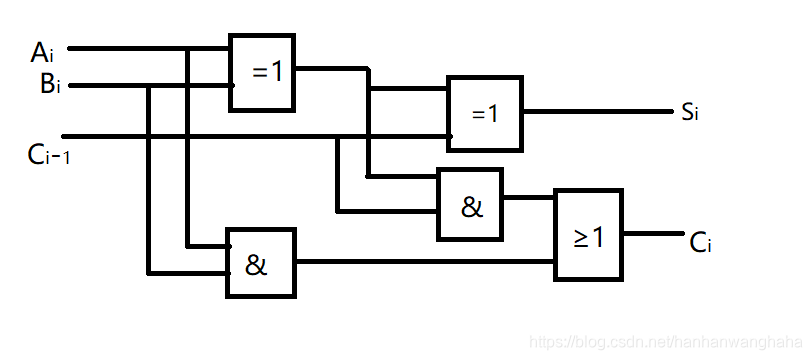

组合电路

三、补充：逻辑电路基础

3.1与门

在电路中，有两个AB开关，一个灯泡，将两个开关同时关闭，灯泡才会亮，设X=灯泡亮的情况

这种逻辑关系，可以表达为AandB,或者AΛB，在电路中，称为与门

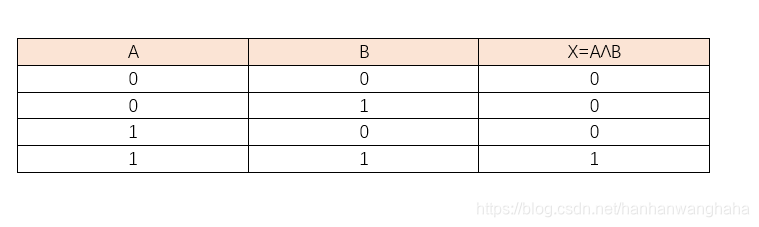

与门真值表：

3.2或门

在电路中，有两个AB开关，一个灯泡，关闭A端和B端任何一端，灯泡都会亮,，设X=灯泡亮的情况

这种逻辑关系，可以表达为AorB,或者AVB，在电路中，称为与门

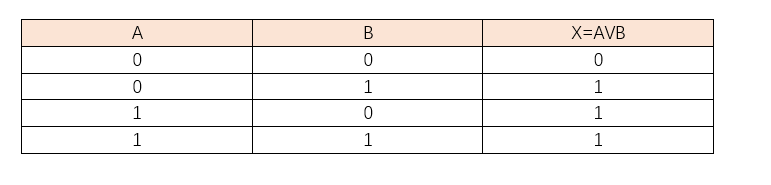

或门真值表：

3.3非门

在电路中，有A开关，一个灯泡，开启A端开关，灯泡会亮,，设X=灯泡亮的情况

这种逻辑关系，可以表达为notA，在电路中，称为非门

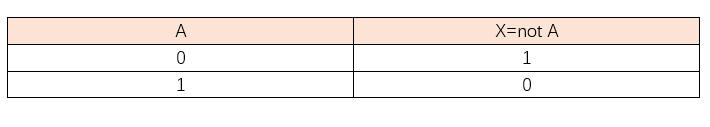

非门真值表：

四、几种基本逻辑组合电路的真值表

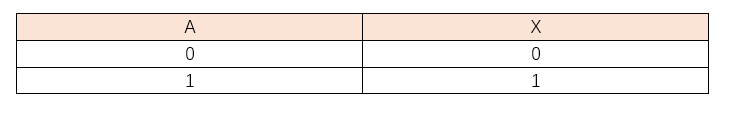

4.1缓冲门

真值表

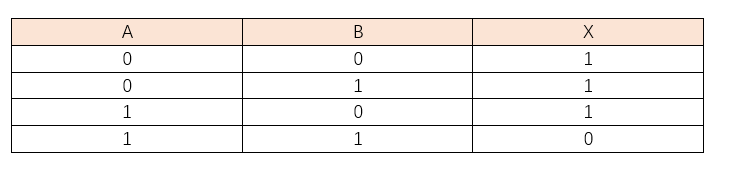

4.2与非门

真值表

口诀：有0 则1

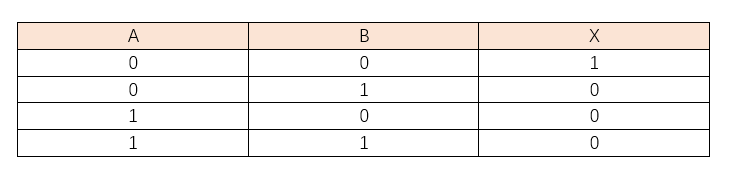

4.3或非门

真值表

口诀：有1则0

4.4异或门

真值表

口诀：异或门异则1

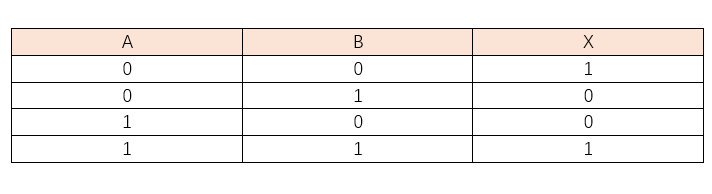

4.5同或门

真值表

口诀：同或门同则1
