软件定时器的使用

软件定时器的使用

软件定时器介绍

软件定时器是由操作系统提供的一类系统接口，它构建在硬件定时器基础之上(系统滴答定时器)。软件定时器使系统能够提供不受数目限制的定时器服务。
RT-Thread操作系统提供的软件定时器，以系统节拍(OS Tick)的时间长度为定时单位，提供了基于系统节拍整数倍的定时能力，即定时数值是OS Tick的整数倍。例如一个OS Tick是10ms，那么上层软件定时器只能提供10ms，20ms，100ms 等时间精度的定时服务，而不能定时为15ms、25ms、35ms等。
当软件定时器所设定的定时时间到了后，会调用用户设置的定时器timeout回调函数，用户需要定时运行的程序会在回调函数中得到处理。

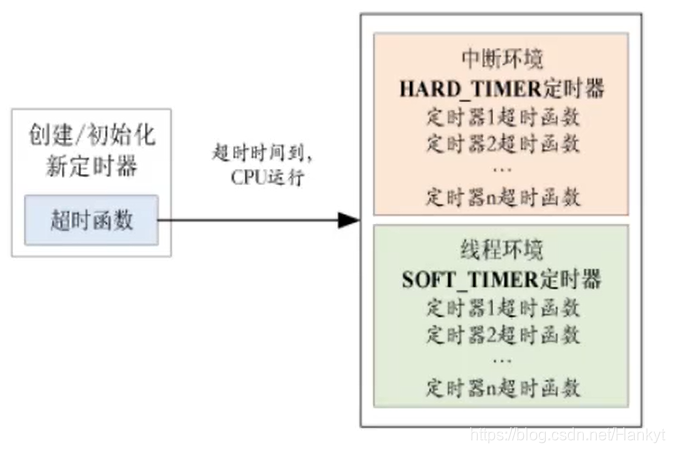

定时器模式

HARDTIMER模式

HARDTIMER模式的定时器超时函数在中断上下文环境中执行，此模式在定时器初始化时指定。在中断上下文环境中执行时，对于超时函数的要求与中断服务例程的要求相同：执行时间应该尽量短，执行时不应导致当前上下文挂起。HARD_ TIMER 模式是RT-Thread软件定时器的默认方式。

SOFTTIMER模式

SOFTTIMER模式的定时器超时函数在系统的timer线程的线程上下文中执行。通过宏定义RT_USING_TIMER_SOFT来决定是否启用该模式。当启用SOFTTIMER 模式后，我们可以在定时器初始化时指定定时器工作在SOFTTIMER模式。

软件定时器控制块

在RT-Thread中，软件定时器控制块是操作系统用于管理软件定时器的一个数据结构。

/* 在rtdef.h中对结构体的定义 */

/**
 * timer structure
 */
struct rt_timer
{
    struct rt_object parent;                            /**< inherit from rt_object */
	//定时器列表结点
    rt_list_t        row[RT_TIMER_SKIP_LIST_LEVEL];
	//超时函数指针 及其输入参数
    void (*timeout_func)(void *parameter);              /**< timeout function */
    void            *parameter;                         /**< timeout function's parameter */
	//超时时间	超时时间到时的系统节拍计数
    rt_tick_t        init_tick;                         /**< timer timeout tick */
    rt_tick_t        timeout_tick;                      /**< timeout tick */
};
typedef struct rt_timer *rt_timer_t;

struct rt_timer static_timer		//定义静态邮箱
rt_timer_t dynamic_timer			//定义动态信号量

软件定时器的操作

初始化与脱离

//用于静态邮箱
rt_err_t rt_timer_init(rt_timer_t timer, const char *name, void (*timeout)(void *parameter),
                       void *parameter, rt_tick_t time, rt_uint8_t flag)
/*
*rt_uint8_t flag的选择：
*	RT_TIMER_FLAG_ONE_SHOT:只定时一次			RT_TIMER_FLAG_PERIODIC:周期定时
*	RT_TIMER_FLAG_HARD_TIMER:HARDTIMER模式	  RT_TIMER_FLAG_DOFT_TIMER:SOFTTIMER模式
*/
rt_err_t rt_timer_detach(rt_timer_t timer)

创建和删除

//用于动态邮箱
rt_timer_t rt_timer_create(rt_timer_t timer, const char *name, void (*timeout)(void *parameter),
                       void *parameter, rt_tick_t time, rt_uint8_t flag)
rt_err_t rt_timer_delete(rt_timer_t timer)

启动定时器

rt_err_t rt_timer_start(rt_timer_t timer)

停止定时器

rt_err_t rt_timer_stop(rt_timer_t timer)

小例

代码

/*
* 程序清单：定时器例程
*
* 这个例程会创建两个动态定时器，一个是单次定时，一个是周期性定时
* 并让周期定时器运行一段时间后停止运行
*/
#include <rtthread.h>

/* 定时器的控制块 */
static rt_timer_t timer1;
static rt_timer_t timer2;
static int cnt = 0;

/* 定时器1超时函数 */
static void timeout1(void *parameter)
{
    rt_kprintf("periodic timer is timeout %d\n", cnt);

    /* 运行第10次，停止周期定时器 */
    if (cnt++ >= 9)
    {
        rt_timer_stop(timer1);
        rt_kprintf("periodic timer was stopped! \n");
    }
}

/* 定时器2超时函数 */
static void timeout2(void *parameter)
{
    rt_kprintf("one shot timer is timeout\n");
}

int timer_sample(void)
{
    /* 创建定时器1  周期定时器 10*10ms */
    timer1 = rt_timer_create("timer1", timeout1,
                             RT_NULL, 10,
                             RT_TIMER_FLAG_PERIODIC);

    /* 启动定时器1 */
    if (timer1 != RT_NULL) rt_timer_start(timer1);

    /* 创建定时器2 单次定时器 30*10ms */
    timer2 = rt_timer_create("timer2", timeout2,
                             RT_NULL,  30,
                             RT_TIMER_FLAG_ONE_SHOT);

    /* 启动定时器2 */
    if (timer2 != RT_NULL) rt_timer_start(timer2);
    return 0;
}

/* 导出到 msh 命令列表中 */
MSH_CMD_EXPORT(timer_sample, timer sample);

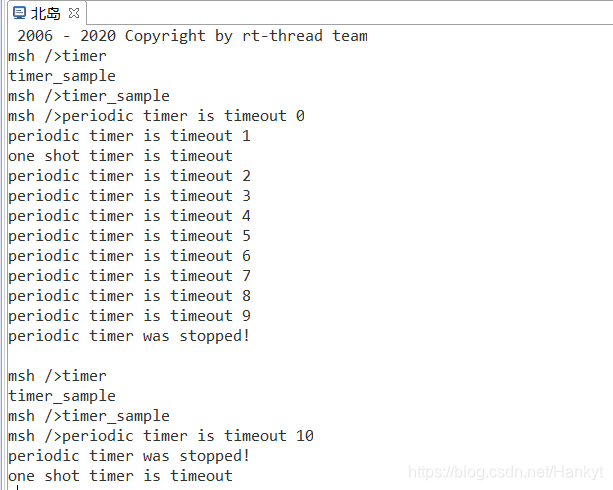

结果
