LED大屏千兆光纤收发器利亚德洲明LED显示屏诺瓦灵星雨卡莱特凯视达光电转换器

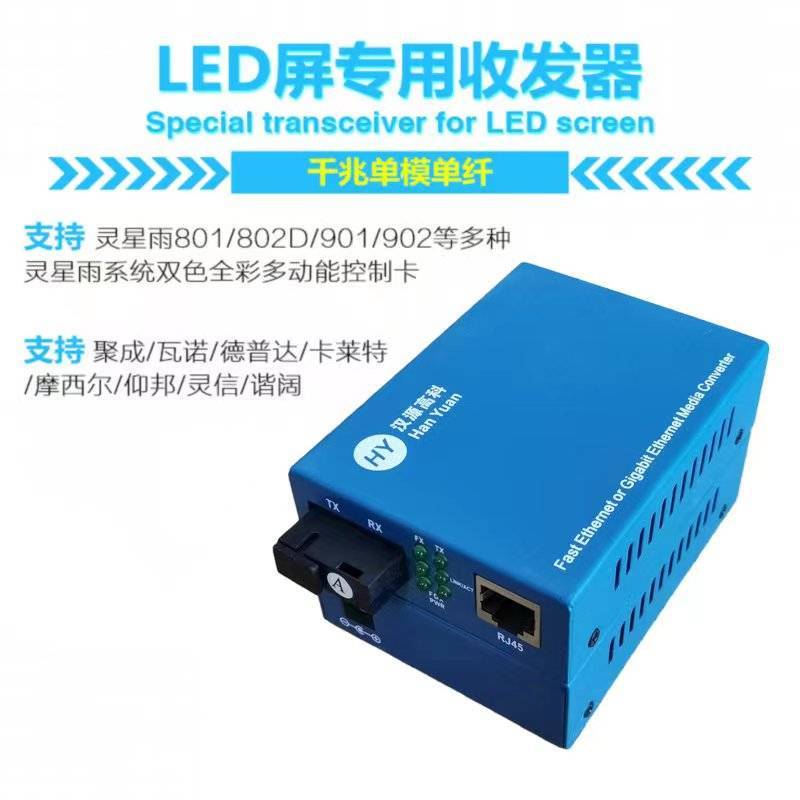

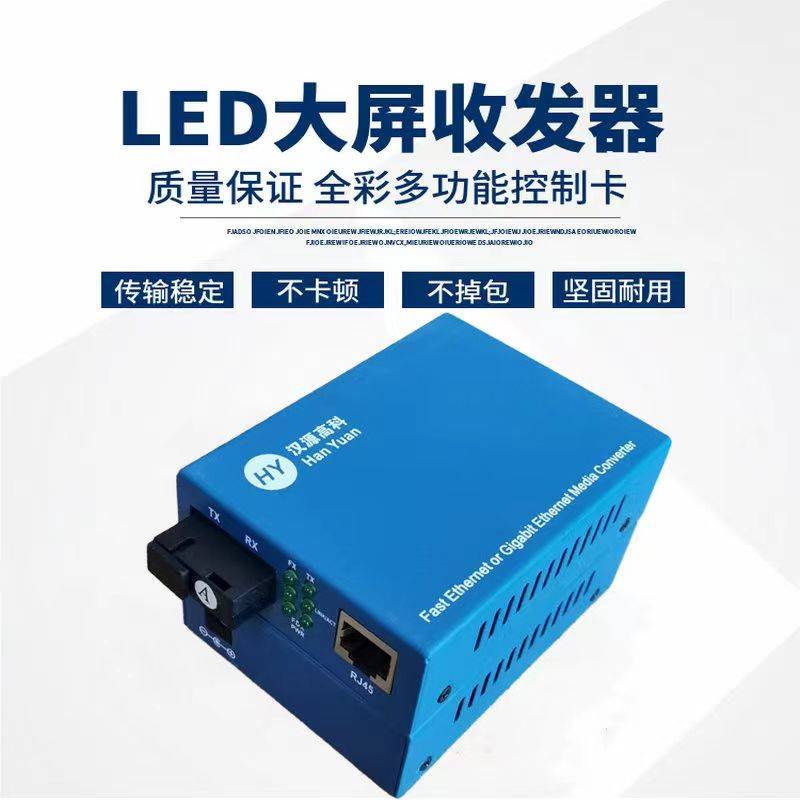

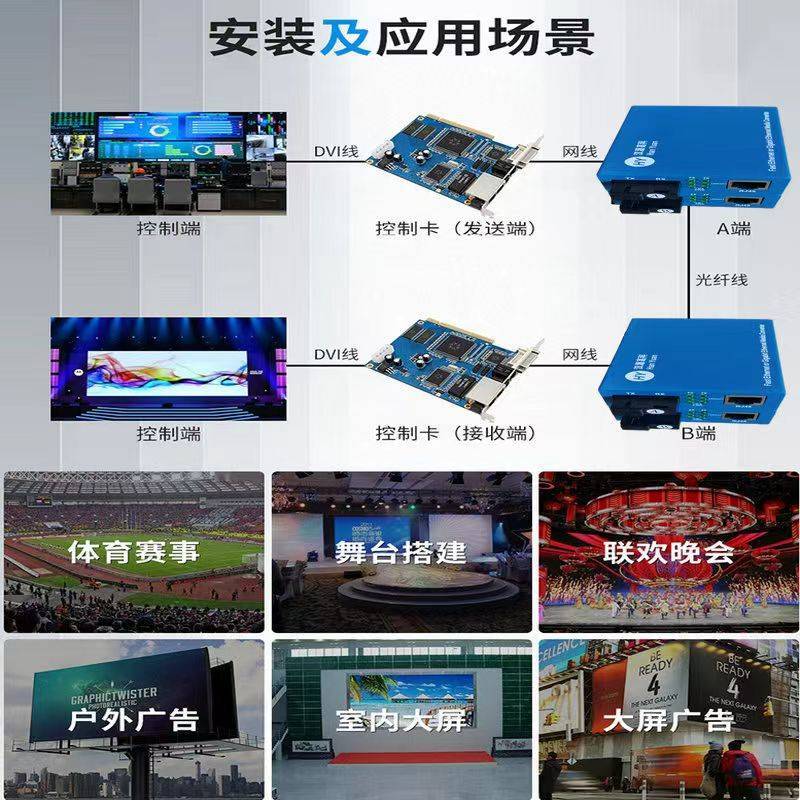

HY5211G-SC25A/B是汉源高科自主研发生产的纯千兆快速以太网LED大屏专用光纤收发器，拥有1个千兆光口+1个千兆以太网RJ45接口。产品设计符合以太网标准，添加防雷、防静电保护措施，-20℃~+70℃的宽范围工作温度，性能稳定可靠。该产品可广泛应用于LED显示屏编码灵星雨、诺瓦、卡莱特、凯视达、 摩西尔、仰邦、灵信、诣阔等品牌的全彩大屏控制系统。

产品特征

◆传输方式是标准千兆物理层技术。

◆交叉线与直通线自动识别，与交换机或服务器等设备相连时，既可以使用交叉线也可以使用直通线。

◆单模光纤传输距离可达120KM，多模光纤可达550M。

◆超大带载力，主控系统为2048×1536，可级连，级连时可多块屏以一样格式用一套系统支持。

◆一张发送卡可带任意多块接收卡(即任意多块显示屏，可屏幕分割)。

◆图片质量完美，红绿可独立进行任意校正，任意亮度调节。

◆户内户外兼容，一套卡可进行1/16、1/8、1/4、1/2以及静态扫描。

◆可远程开关大屏，显示屏亮度可自动调节。

◆传输卡的传输部分采用电磁隔离技术，支持带电热插拔。

◆传输带宽高，带宽可达2GB级别以上。

◆主控卡可靠性强、通用性优良、对屏体电路没有特殊要求。

◆提供状态指示灯，外置电源（输出5V2A）。

◆模块化电源设计理念，功能板与电源分开设计理念，便于后期维护。

◆采用独特集成电路解决方案，芯片温升低，摆脱加散热系统，实现流量控制，减少广播风暴。

◆采用优质光电一体化模块提供良好的光学特性和电气特性，保证传输可靠，寿命长。

◆广播过滤功能、地址自动学习和自动更新功能及存储转发的运行机制。

◆支持9K超长数据包传输。

◆超低功耗小于4.5W，低发热，能长时间稳定工作。

技术参数

接入方式

电口：1000Mbps

光口速率：1.25G

协议标准：符合IEEE802.3Z/AB1000Base-T/SX/LX标准

波长：850nm/1310nm/1550nm

传输距离

五类双绞线：100m

双纤多模：550m

双纤单模：25/40/60/80/100Km/120Km

单纤单模：25/40/60/80Km/100Km/120Km

端口

1个RJ45口：连接STP/UTP五类双绞线

1个光纤口：SC/FC/LC可选

转换方式：直通

背板带宽：2G

MAC地址表：8K

缓存：1Mbit

延时

存贮转发：9.6us

直通：0.9us

误码率：<1/1000000000

电源：DC5V2A

功耗：<4.5W

工作温度：-20℃~+70℃

工作湿度：5%~95%无冷凝

储存温度：-40℃~+85℃

储存湿度：5%~95%无冷凝

尺寸：95*70*25mm
