Autodesk Inventor｜编辑表达视图故事板和将表达视图发布为视频的步骤

在产品文档、手册和装配说明中，Inventor支持用户使用复杂部件的分解视图和动画。首先，从编辑表达视图故事板功能开始，用户使用“故事板”面板可以编辑动作特性并将动作排列在时间轴上。

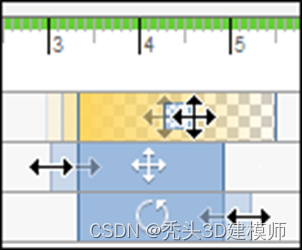

默认情况下，照相机动作应设置为“持续时间”类型，而可见性和不透明度动作则设置为“即时”。下一步，使用时间轴来编辑动作特性，并按时间排列动作。所有时间轴动作都具有用于起点、终点和时间轴中位置的操纵器：

• 若要更改动作的开始时间或结束时间，请将动作矩形的左侧或右侧边拖动到时间轴上的所需位置。

• 若要沿时间轴移动动作，请将动作拖动到所需的位置。

• 若要精确设置动作的开始时间或结束时间，请在动作上单击鼠标右键，然后单击“编辑时间”。然后，在小工具栏的编辑字段中输入开始时间或结束时间，然后单击“确定”。

• 若要更改动作类型，请在动作上单击鼠标右键，然后单击“编辑时间”。然后，在小工具栏中，选择“持续时间”来逐渐执行动作，或选择“即时”来立即完成动作。可见性是即时的。

• 若要删除动作，请在动作上单击鼠标右键，然后单击“删除”。

将表达视图发布为视频的详细步骤：

前提条件：

如果用户想将视频通过WMV格式发布，必须在计算机上安装 WMV 视频播放器。

在视频播放器中打开某个视频文件时，您不能重新发布到具有相同文件格式和文件名的文件。

1、在功能区上，单击“表达视图”选项卡→ “发布”面板→ “发布为视频”：

2、在“发布为视频”对话框中，设置“发布范围”。

3、选择“所有故事板”、“当前故事板”或“当前故事板范围”。对于“当前故事板范围”，请指定发布的时间间隔。

4、选择“反向”可按相反顺序（即从终点到起点）发布视频。

5、在“视频分辨率”中，选择视频输出窗口的预定义大小。或者，选择“自定义”，并指定自定义宽度和高度。

6、在“输出”中，输入输出文件的文件名，并指定保存该文件的文件夹。

7、在“文件格式”列表中，选择要发布的格式。

8、单击“确定”以关闭“发布为视频”对话框。

9、仅适用于 AVI 视频：在“视频压缩”对话框中，选择视频压缩程序。如果合适，设置“压缩质量”，然后单击“确定”。
