ZipMap是一种内存优化的Map实现，主要用于存储少量元素。它具有O(n)的查找时间复杂度，内存结构紧凑，适用于小规模数据。当元素数量达到一定阈值时，会转换为常规的哈希结构。插入和删除操作可能导致遍历整个结构以获取长度，插入采用追加方式。此外，ZipMap在扩容和缩容时需要考虑空间利用率，例如通过移动尾部数据来释放空间。

摘要由CSDN通过智能技术生成

一、简介

zipmap是一个为优化Map<String, String>数据结构大小的结构。

查找时间复杂度O(n)
内存结构紧凑，访问效率高
适用少量元素的hash, 一旦元素个数达到一定限制就会转化为正在的hash结构
因无总长度字段，所以在插入、删除等需要扩容、缩容的操作中都至少需要遍历一次整个zipmap，以获取总长度
插入新kv都是追加方式

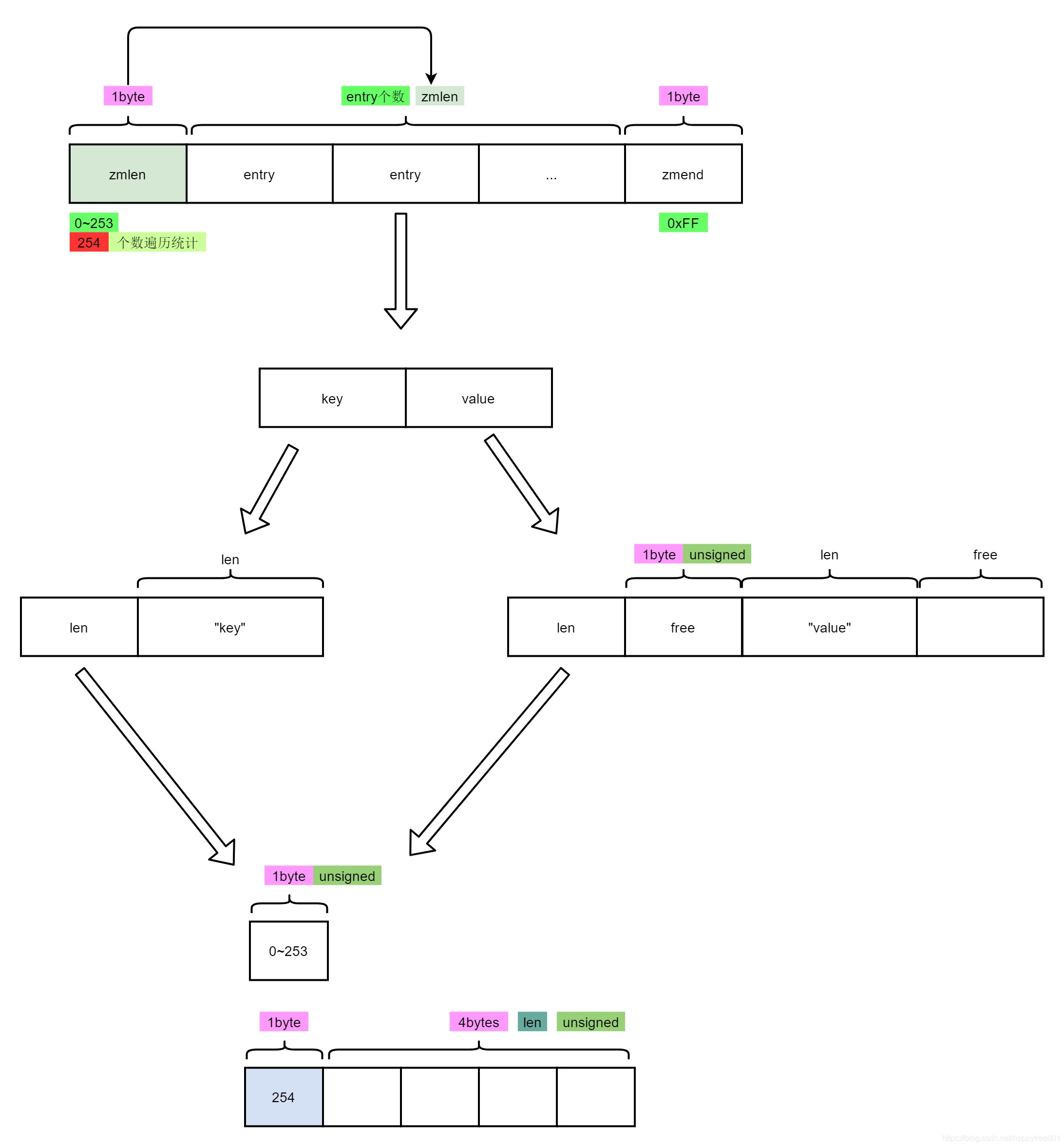

二、结构图

请添加图片描述

三、实现

3.1 宏定义

#define ZIPMAP_BIGLEN 254
#define ZIPMAP_END 255

/* The following defines the max value for the <free> field described in the
 * comments above, that is, the max number of trailing bytes in a value. */
#define ZIPMAP_VALUE_MAX_FREE 4

/* The following macro returns the number of bytes needed to encode the length
 * for the integer value _l, that is, 1 byte for lengths < ZIPMAP_BIGLEN and
 * 5 bytes for all the other lengths. */
#define ZIPMAP_LEN_BYTES(_l) (((_l) < ZIPMAP_BIGLEN) ? 1 : sizeof(unsigned int)+1)

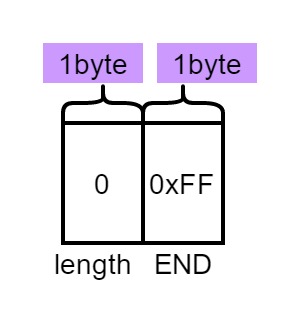

3.2 创建空的zipmap

unsigned char *zipmapNew(void) {
    unsigned char *zm = zmalloc(2);

    zm[0] = 0; /* Length */
    zm[1] = ZIPMAP_END;
    return zm;
}

请添加图片描述

3.3 例1. 插入“name”:“zhangsan”

zipmapSet(zm,(unsigned char*) "name",4, (unsigned char*) "zhangsan",8,NULL);

3.3.1 计算需要的总长度

static unsigned long zipmapRequiredLength(unsigned int klen, unsigned int vlen) {
    unsigned int l;

    l = klen+vlen+3;
    if (klen >= ZIPMAP_BIGLEN) l += 4;
    if (vlen >= ZIPMAP_BIGLEN) l += 4;
    return l;
}

本例中长度都少于254，所以总长度reqlen = 4 + 8 + 3 = 15

3.3.2 判断key是否存在

static unsigned char *zipmapLookupRaw(unsigned char *zm, unsigned char *key, unsigned int klen, unsigned int *totlen) {
    unsigned char *p = zm+1, *k = NULL;
    unsigned int l,llen;

    while(*p != ZIPMAP_END) {
        ...
    }
    if (totlen != NULL) *totlen = (unsigned int)(p-zm)+1;
    return k;
}

p = zipmapLookupRaw(zm,key,klen,&zmlen);

本例中zm是空的，所以key不存在, zmlen表示整个zipmap的大小， zmlen=2

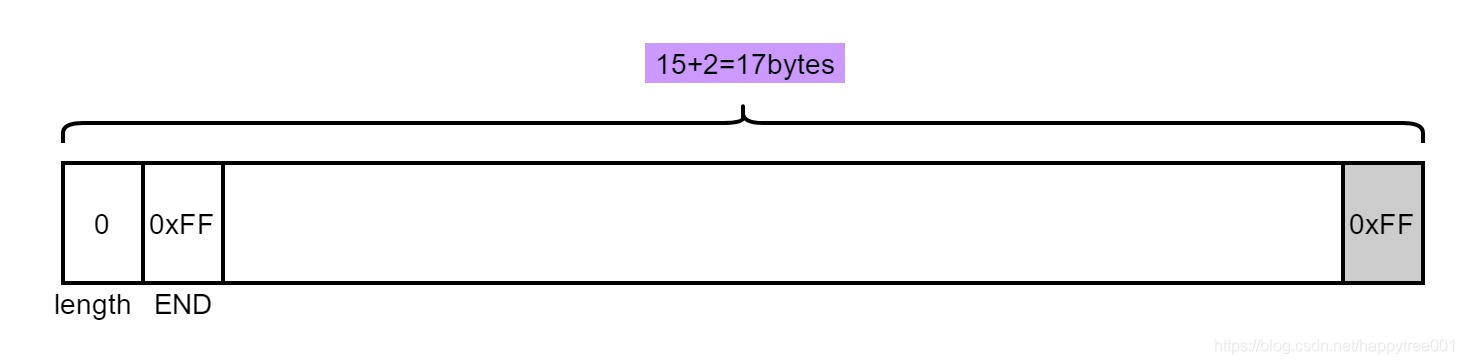

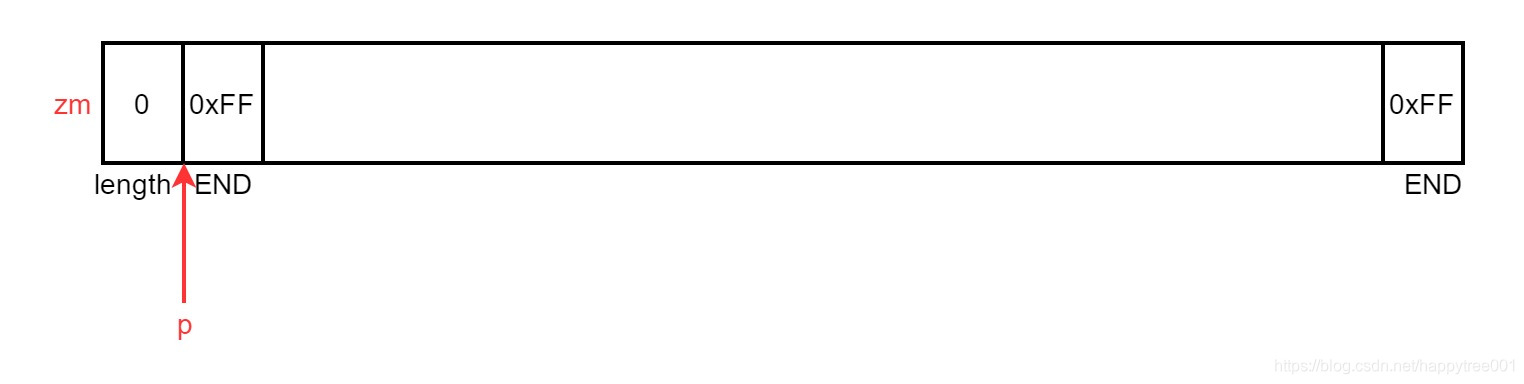

3.3.3 扩容

zm = zipmapResize(zm, zmlen+reqlen);

static inline unsigned char *zipmapResize(unsigned char *zm, unsigned int len) {
    zm = zrealloc(zm, len);
    zm[len-1] = ZIPMAP_END;
    return zm;
}

请添加图片描述

3.3.4 定位到结尾（追加方式）

p = zm+zmlen-1;

p = zm + 2 - 1 = zm + 1
请添加图片描述

3.3.5 计算插入后的zipmap总长度

zmlen = zmlen+reqlen;

zmlen = 2 + 15 = 17

3.3.6 更新元素个数

if (zm[0] < ZIPMAP_BIGLEN) zm[0]++;

当前length=0, 小于254，所以直接加一
请添加图片描述

3.3.7 计算空闲字节数

empty = freelen-reqlen;

其中freelen=reqlen为初始值，所以本例中empty=0

3.3.8 获取free值

本例中，empty=0，所以vempty = empty = 0

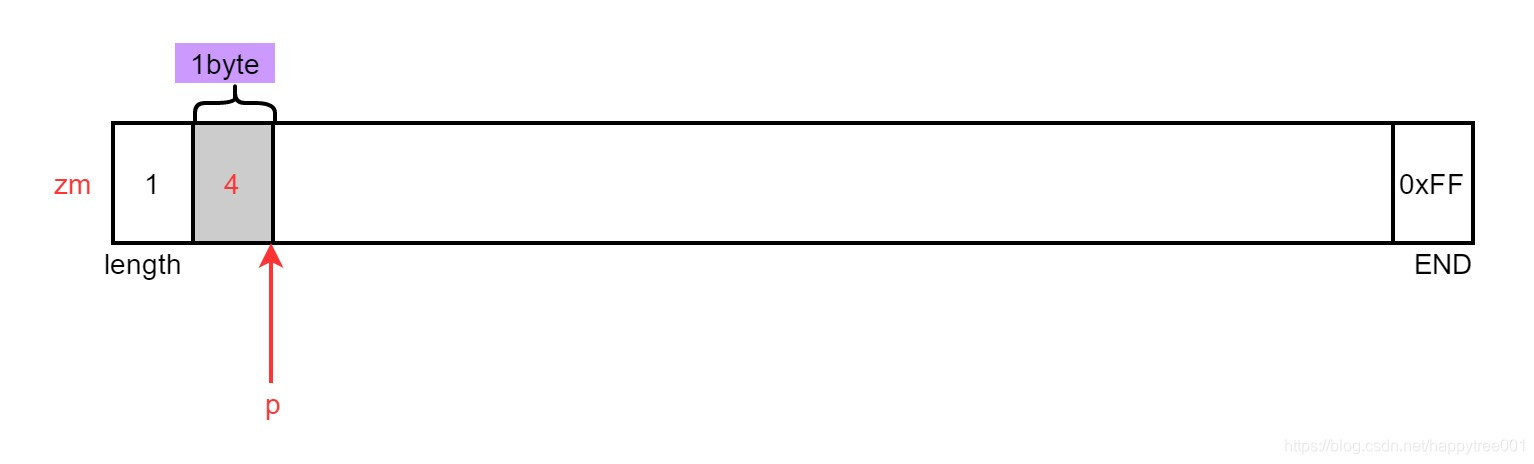

3.3.9 编码key的len

 p += zipmapEncodeLength(p,klen);

static unsigned int zipmapEncodeLength(unsigned char *p, unsigned int len) {
    if (p == NULL) {
        return ZIPMAP_LEN_BYTES(len);
    } else {
        if (len < ZIPMAP_BIGLEN) {
            p[0] = len;
            return 1;
        } else {
            p[0] = ZIPMAP_BIGLEN;
            memcpy(p+1,&len,sizeof(len));
            memrev32ifbe(p+1);
            return 1+sizeof(len);
        }
    }
}

当前key的长度4，小于254，所以只需1字节
请添加图片描述

3.3.10 写入key

memcpy(p,key,klen);
p += klen;

请添加图片描述

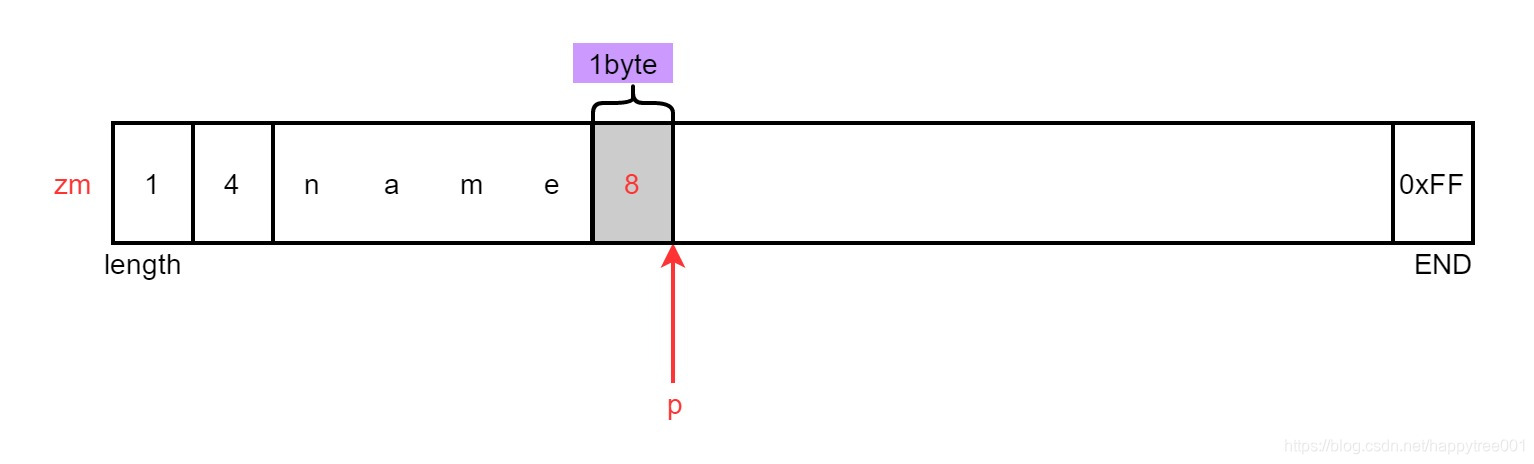

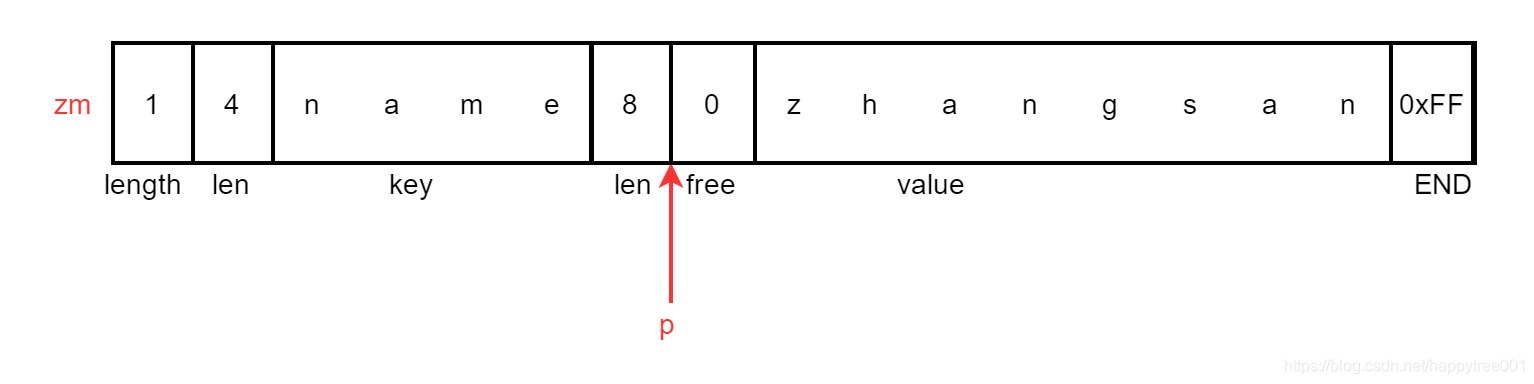

3.3.11 编码value的len

p += zipmapEncodeLength(p,vlen);

value的长度8，只需要一字节
请添加图片描述

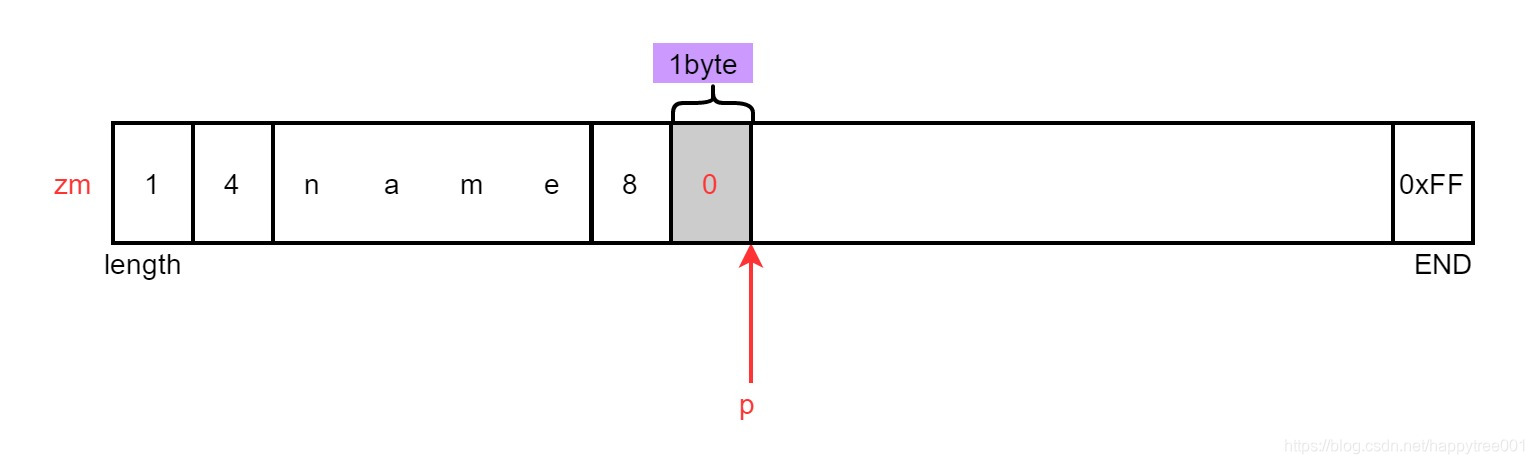

3.3.12 写入空闲free值

*p++ = vempty;

请添加图片描述

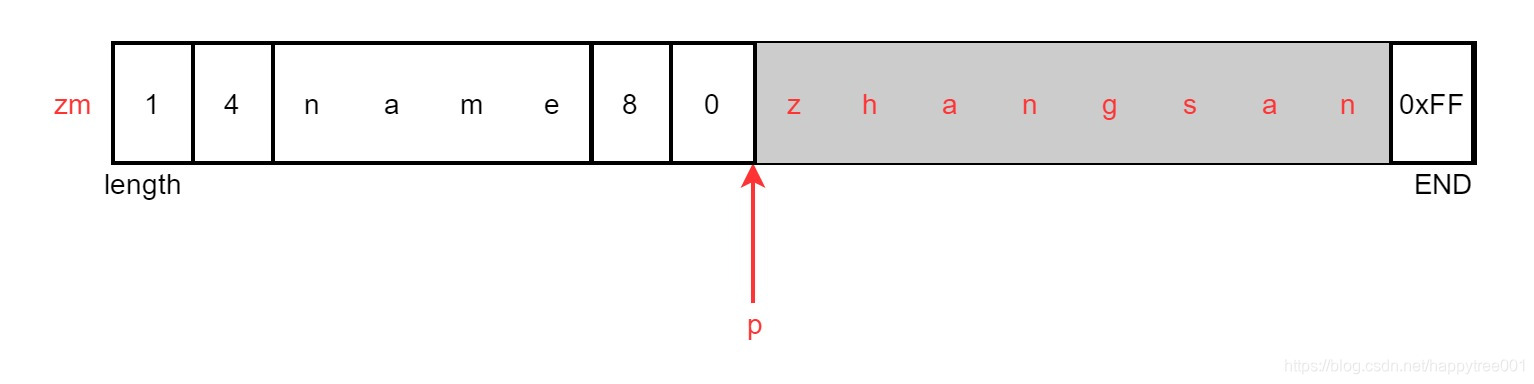

3.3.13 写入value

memcpy(p,val,vlen);

请添加图片描述

3.4 例2. 插入"age":“18”

zipmapSet(zm,(unsigned char*) "age",3, (unsigned char*) "18",2,NULL);

3.4.1 计算插入需要的总长度

reqlen = zipmapRequiredLength(klen,vlen);

reqlen = 3 + 2 + 3 = 8

3.4.2 查找key元素是否存在

static unsigned char *zipmapLookupRaw(unsigned char *zm, unsigned char *key, unsigned int klen, unsigned int *totlen) {
    unsigned char *p = zm+1, *k = NULL;
    unsigned int l,llen;

    while(*p != ZIPMAP_END) {
        unsigned char free;

        /* Match or skip the key */
        l = zipmapDecodeLength(p);
        llen = zipmapEncodeLength(NULL,l);
        if (key != NULL && k == NULL && l == klen && !memcmp(p+llen,key,l)) {
            /* Only return when the user doesn't care
             * for the total length of the zipmap. */
            if (totlen != NULL) {
                k = p;
            } else {
                return p;
            }
        }
        p += llen+l;
        /* Skip the value as well */
        l = zipmapDecodeLength(p);
        p += zipmapEncodeLength(NULL,l);
        free = p[0];
        p += l+1+free; /* +1 to skip the free byte */
    }
    if (totlen != NULL) *totlen = (unsigned int)(p-zm)+1;
    return k;
}

//解析长度编码，获取字符串长度
static unsigned int zipmapDecodeLength(unsigned char *p) {
    unsigned int len = *p;

    if (len < ZIPMAP_BIGLEN) return len;
    memcpy(&len,p+1,sizeof(unsigned int));
    memrev32ifbe(&len);
    return len;
}

请添加图片描述

p[0] != ZIPMAP_END
获取长度字段，因为小于254，所以只需要一个字节，读取l=4
编码l，需要多少字节，用于后续跳过长度编码字节，4< 254, 所以llen=1
判断查询的key是否存在，并且k==NULL(只需要第一个key的位置)，并且长度相同，然后再比较内容，如果都相同,则找到，如果totlen未空，则不需要计算总长度，直接返回，否则继续

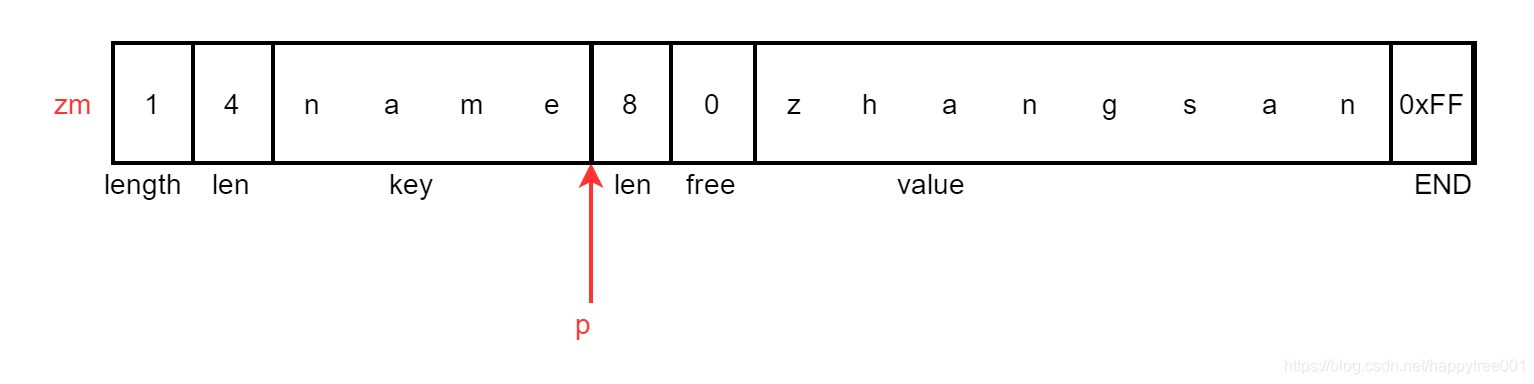

偏移到value
获取value的长度， 8< 254, 所以1字节，直接读取，l=8
根据value长度，对长度进行编码，只需一字节， llen=1， p = p + 1
获取free值, free=0
跳过free 和value, p += l+1+free = 8 + 1 + 0 = 9

请添加图片描述

进入循环重复步骤
这里刚好结束，所以循环结束，如果totlen非空，则填入整个zipmap总长度，totlen=17
返回查找结果

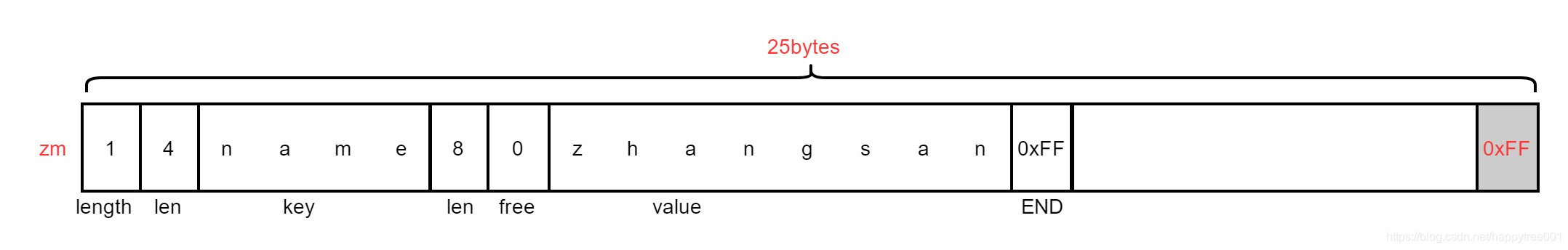

3.4.3 扩容

本例中，key不存在,所以直接扩容17+8=25

zm = zipmapResize(zm, zmlen+reqlen);

请添加图片描述

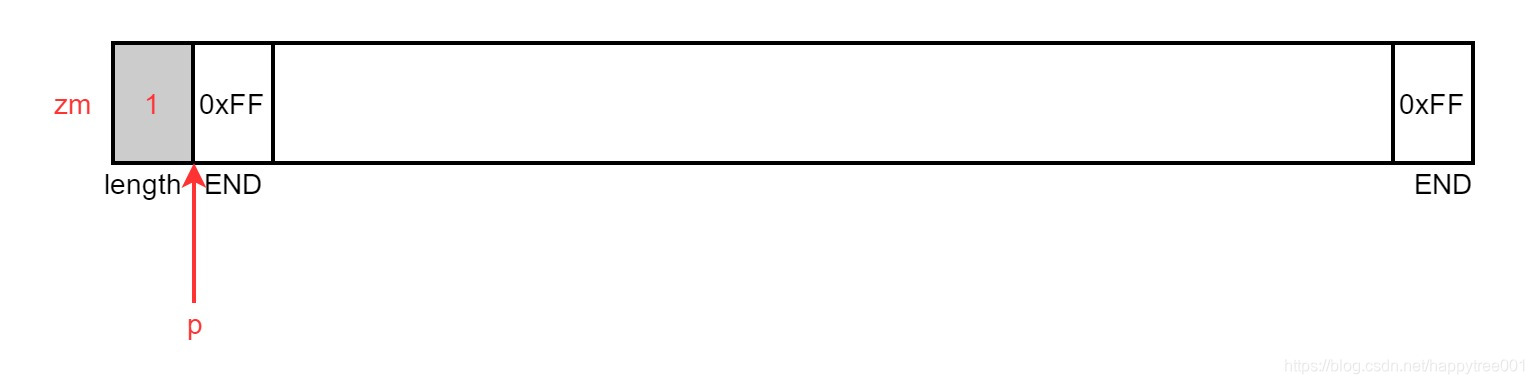

3.4.4 定位到结尾位置（追加插入）

p = zm+zmlen-1;

请添加图片描述

3.4.5 计算新的zipmap总长度

这个只是后续使用，整个zipmap结构中没有存储此信息。

zmlen = zmlen+reqlen;

zmlen = 17 + 8 = 25

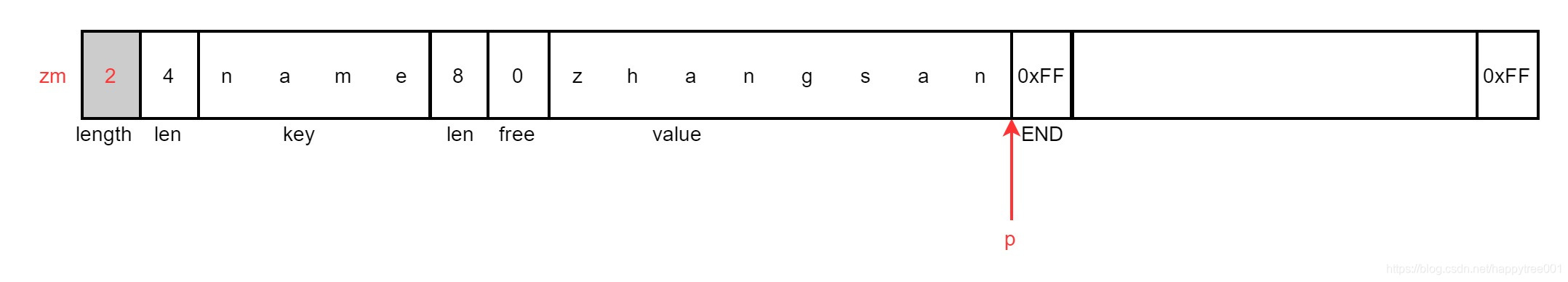

3.4.6 更新元素个数

if (zm[0] < ZIPMAP_BIGLEN) zm[0]++;

请添加图片描述

3.4.7 计算空闲字节

empty = freelen-reqlen;

当前freelen= reqlen，所以empty=0, 所以vempty = empty = 0

3.4.8 写入长度编码

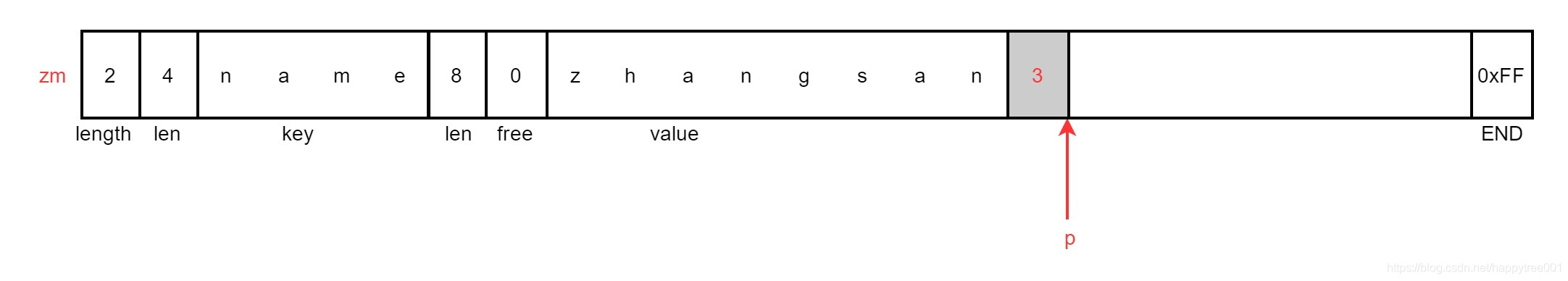

p += zipmapEncodeLength(p,klen);

请添加图片描述

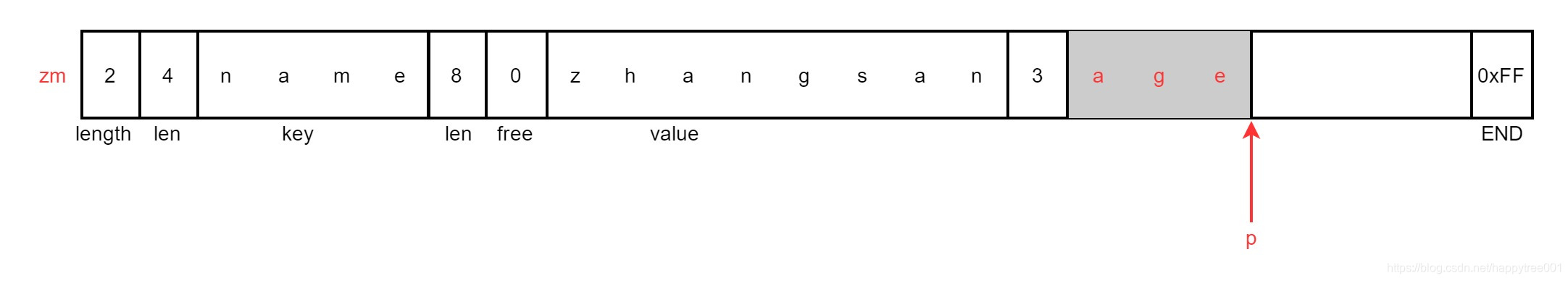

3.4.9 写入key

memcpy(p,key,klen);
p += klen;

请添加图片描述

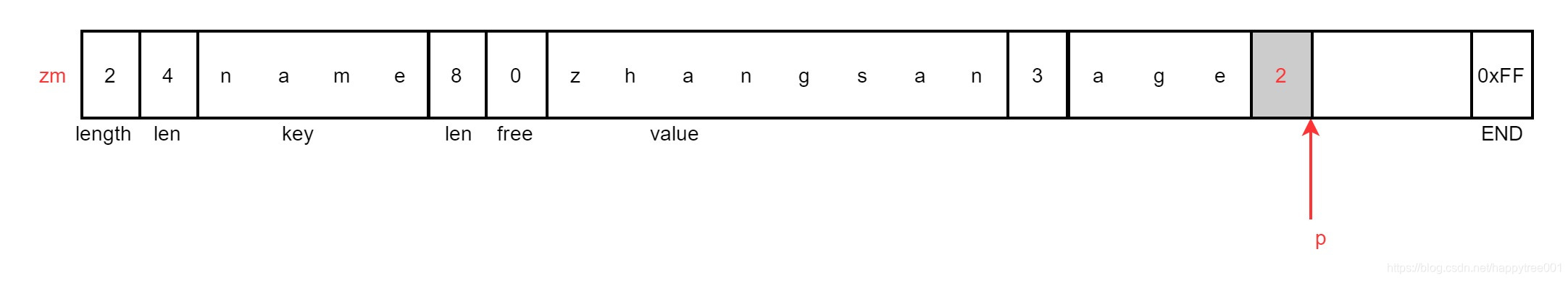

3.4.10 写入value的长度编码

 p += zipmapEncodeLength(p,vlen);

请添加图片描述

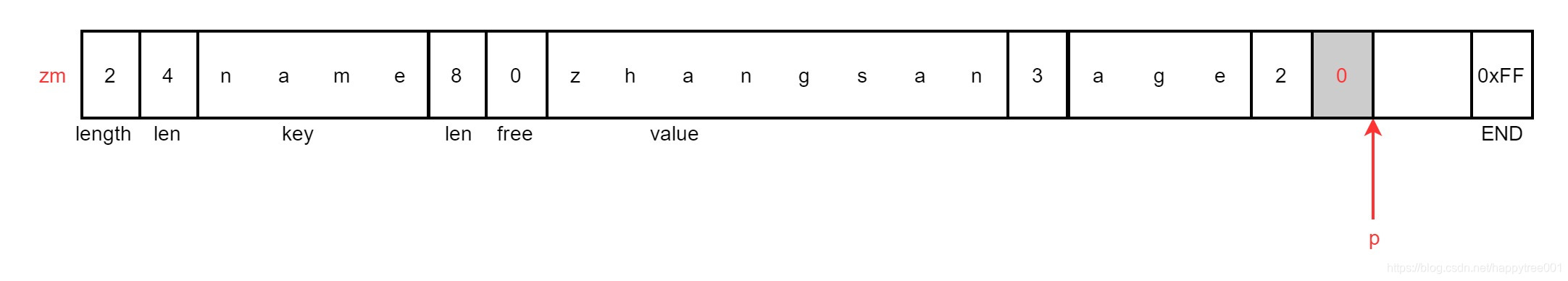

3.4.11 写入free值

*p++ = vempty;

请添加图片描述

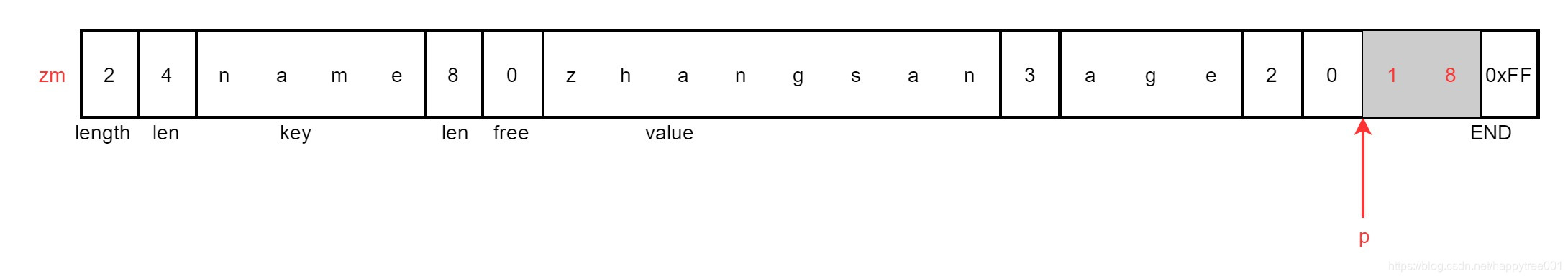

3.4.12 写入value

memcpy(p,val,vlen);

请添加图片描述

3.5 例3. 修改“name”, “name”:“lisi”

zipmapSet(zm,(unsigned char*) "name",4, (unsigned char*) "lisi",4,NULL);

3.5.1 计算插入元素需要的总长度

reqlen = zipmapRequiredLength(klen,vlen);

reqlen = 4 + 4 + 3 = 11

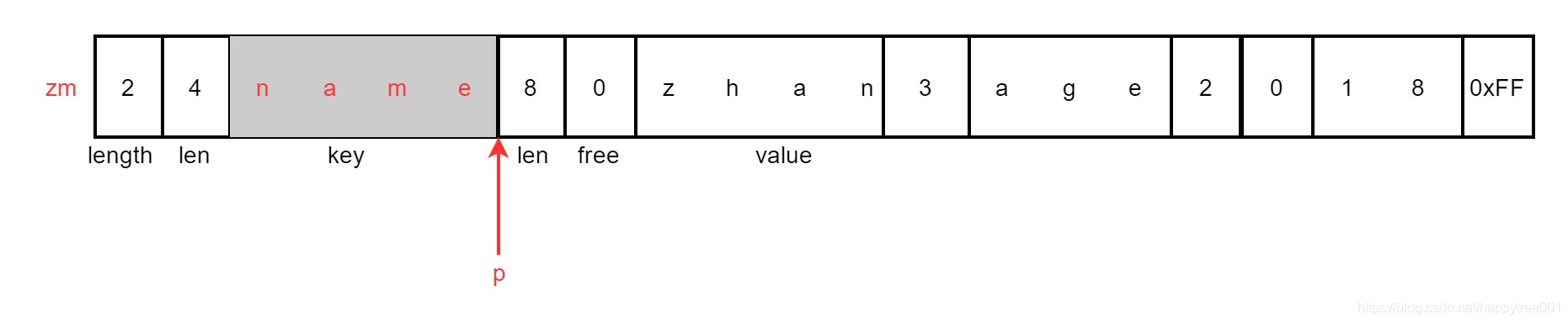

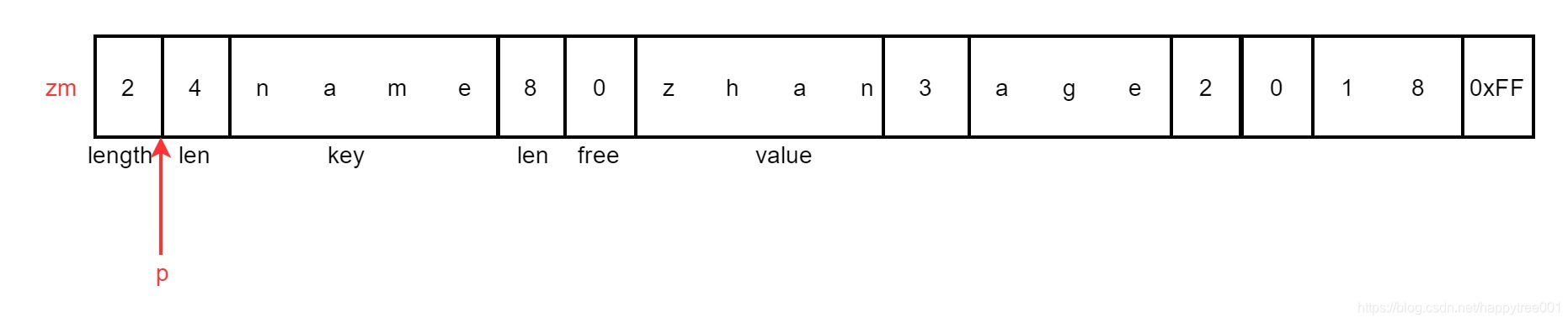

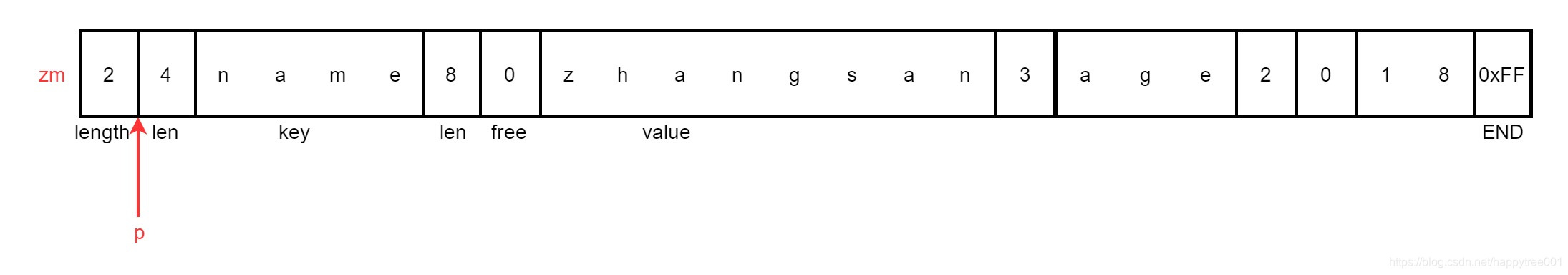

3.5.2 查找key元素是否存在

p = zipmapLookupRaw(zm,key,klen,&zmlen);

请添加图片描述
zmlen = 25
本例中，key存在，所以后续步骤有一些不同

3.5.3 获取整个需要修改的kv总长度

freelen = zipmapRawEntryLength(p);

static unsigned int zipmapRawEntryLength(unsigned char *p) {
    unsigned int l = zipmapRawKeyLength(p);
    return l + zipmapRawValueLength(p+l);
}

static unsigned int zipmapRawKeyLength(unsigned char *p) {
    unsigned int l = zipmapDecodeLength(p);
    return zipmapEncodeLength(NULL,l) + l;
}

/* Return the total amount used by a value
 * (encoded length + single byte free count + payload) */
static unsigned int zipmapRawValueLength(unsigned char *p) {
    unsigned int l = zipmapDecodeLength(p);
    unsigned int used;

    used = zipmapEncodeLength(NULL,l);
    used += p[used] + 1 + l;
    return used;
}

freelen = 15

3.5.4 判断是否需要扩容

if (freelen < reqlen) {
	//扩容
	...
}

本例中原始长度freelen= 15 > 修改后的长度reqlen=11，所以不需要扩容

3.5.5 计算空闲值

 empty = freelen-reqlen;

empty = 15 - 11 = 4

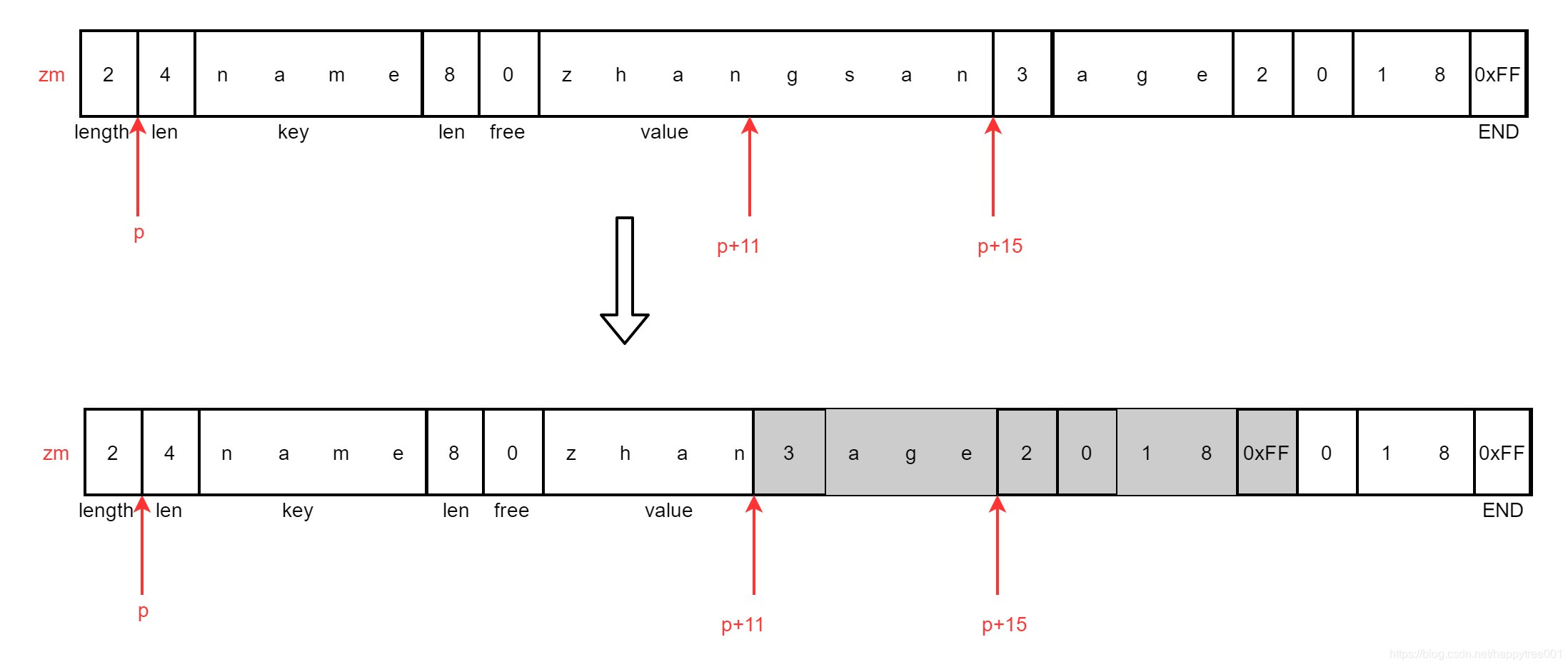

3.5.6 判断是否需要缩容

if (empty >= ZIPMAP_VALUE_MAX_FREE) {
/* First, move the tail <empty> bytes to the front,
* then resize the zipmap to be <empty> bytes smaller. */
   offset = p-zm;
   memmove(p+reqlen, p+freelen, zmlen-(offset+freelen+1));
   zmlen -= empty;
   zm = zipmapResize(zm, zmlen);
   p = zm+offset;
   vempty = 0;
}

判断empty空闲字节是否>= 4, 是则需要缩容

本例中刚好4，所以需要缩容

计算偏移量，后续重新定位到修改位置
offse = p - zm = 1

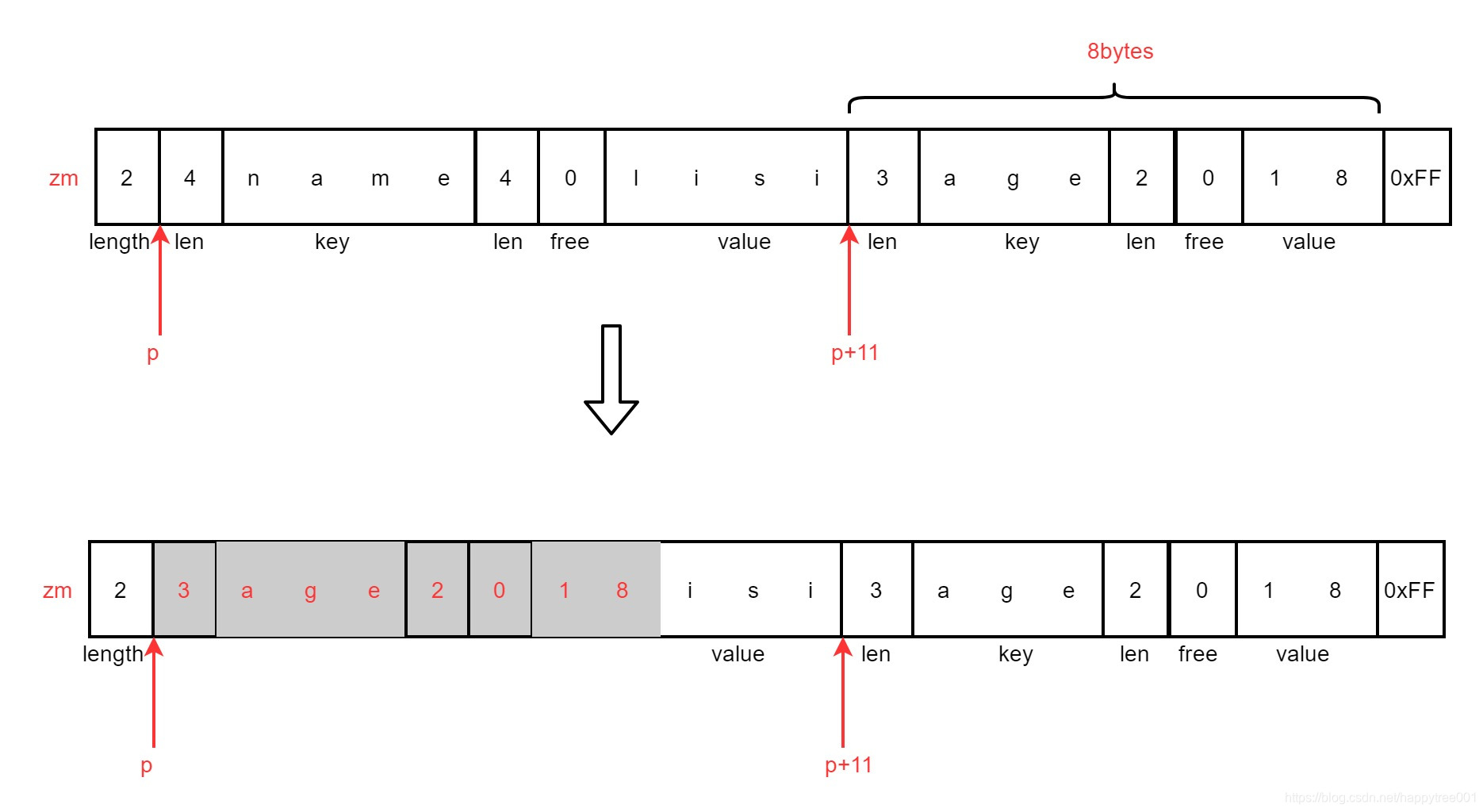

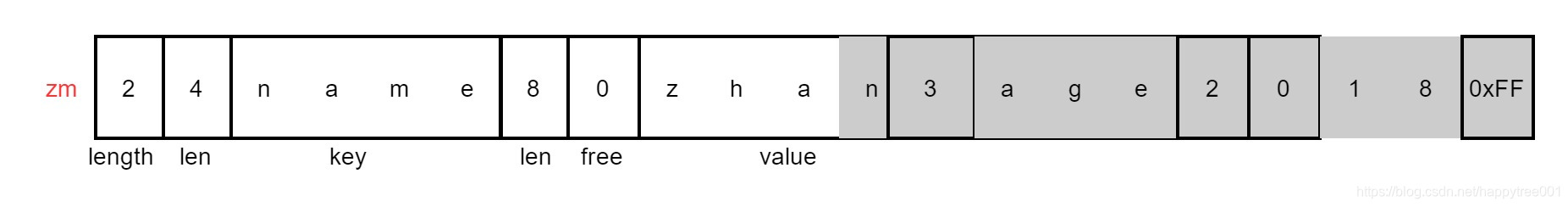

移动数据
memmove(p+11, p+15, 25 - (1+15+1)) -> memmove(p+11, p+15, 8)
计算修改后的总大小
zmlen -= empty; zmlen=25 - 4 = 21
缩容
zm = zipmapResize(zm, zmlen); -> zipmapResize(zm, 21)
定位修改位置
p = zm+offset; p = zm + 1
设置free为0
vempty = 0;

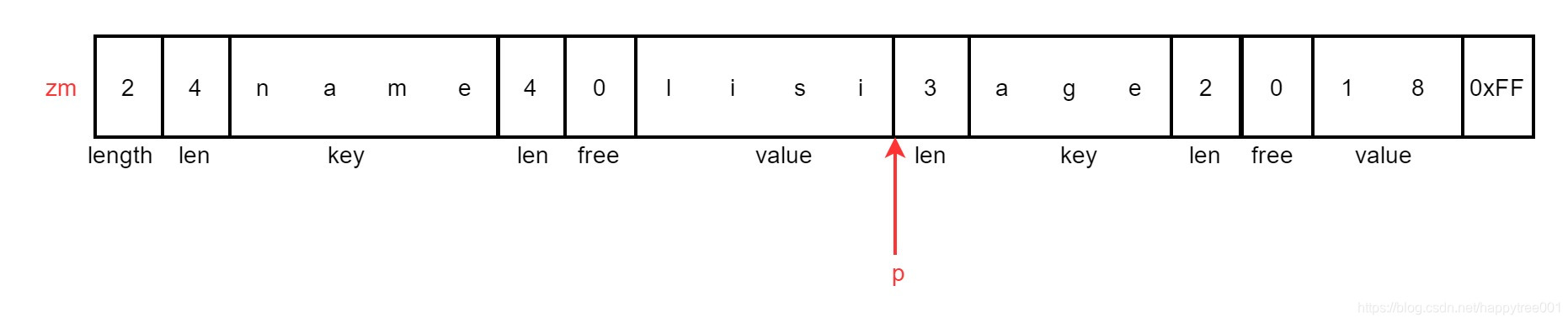

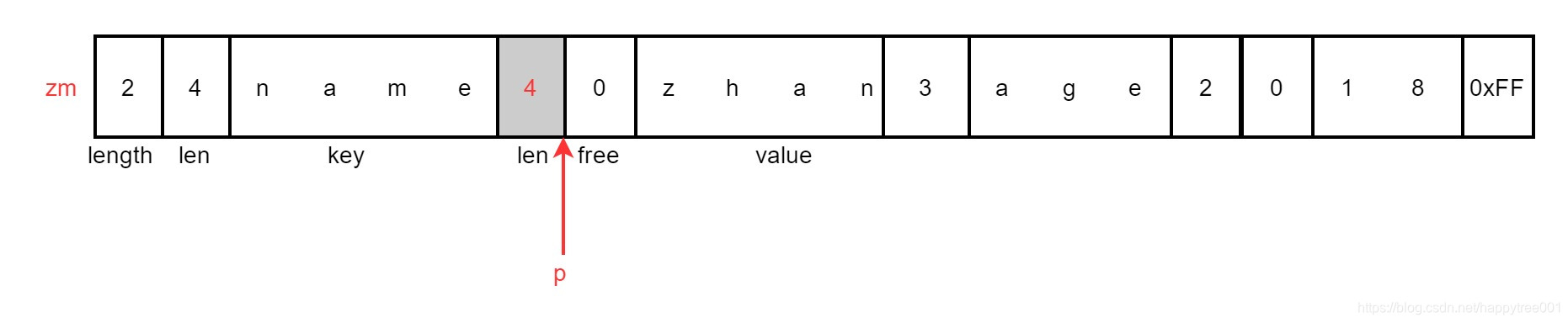

3.5.7 写入key的长度编码

p += zipmapEncodeLength(p,klen);

请添加图片描述

3.5.8 写入key

memcpy(p,key,klen);
p += klen;

请添加图片描述

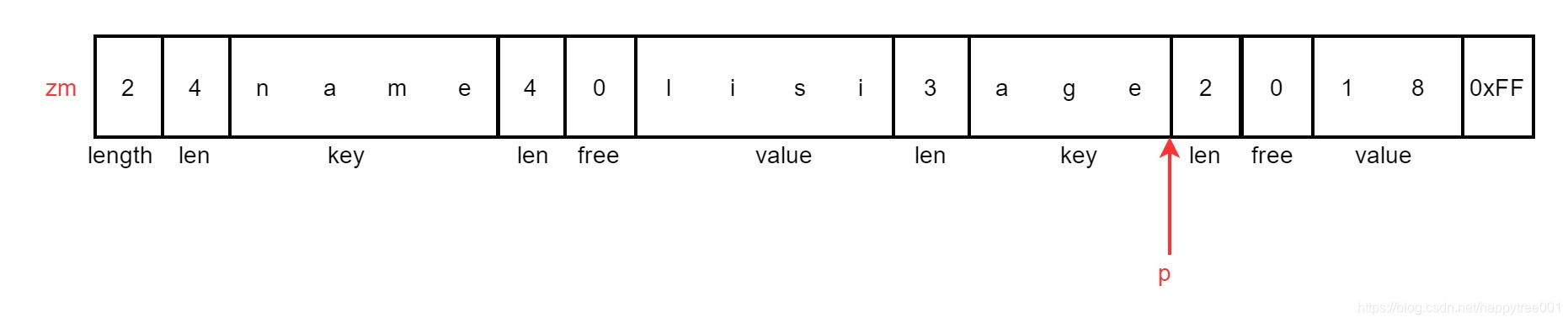

3.5.9 写入value的长度编码

p += zipmapEncodeLength(p,vlen);

请添加图片描述

3.5.10 写入free值

*p++ = vempty;

请添加图片描述

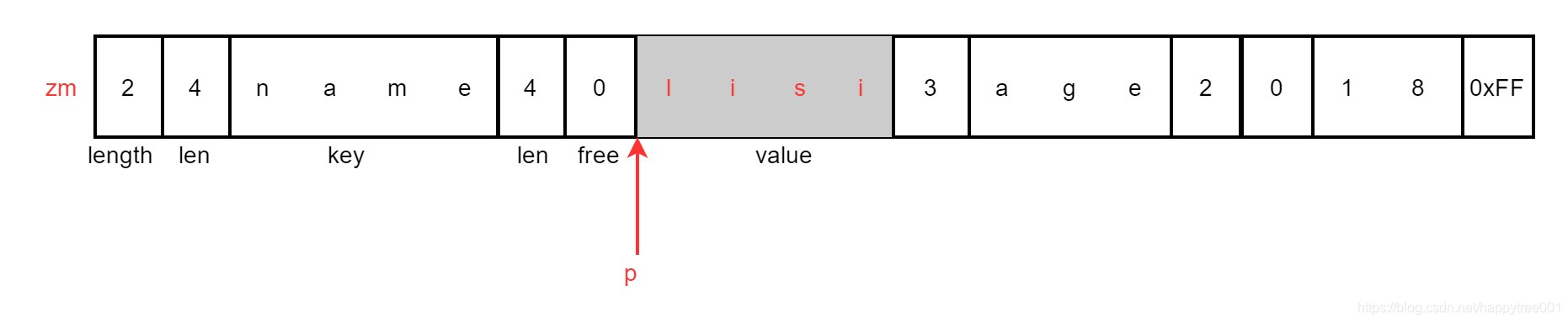

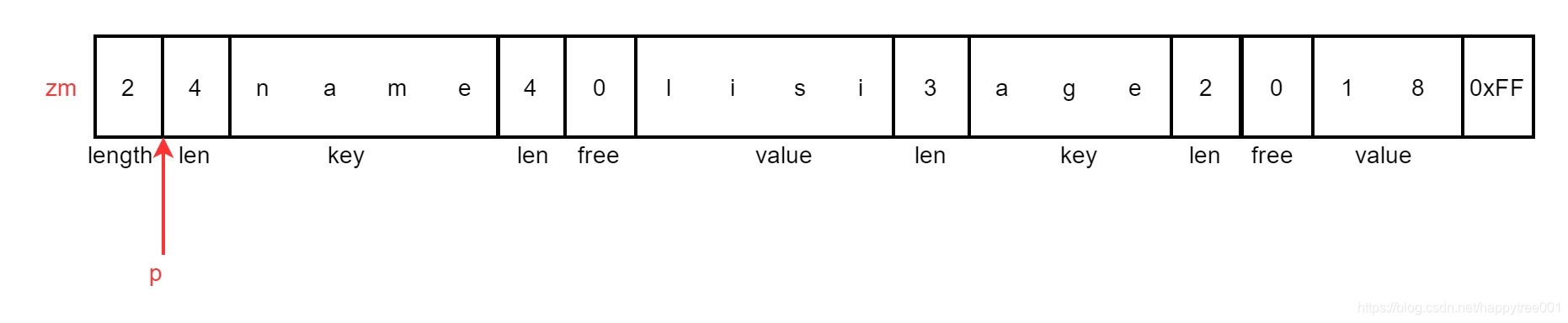

3.5.11 写入value

memcpy(p,val,vlen);

请添加图片描述

3.6 判断key是否存在

int zipmapExists(unsigned char *zm, unsigned char *key, unsigned int klen) {
    return zipmapLookupRaw(zm,key,klen,NULL) != NULL;
}

3.7 整个zipmap的kv对个数

unsigned int zipmapLen(unsigned char *zm) {
    unsigned int len = 0;
    if (zm[0] < ZIPMAP_BIGLEN) {
        len = zm[0];
    } else {
        unsigned char *p = zipmapRewind(zm);
        while((p = zipmapNext(p,NULL,NULL,NULL,NULL)) != NULL) len++;

        /* Re-store length if small enough */
        if (len < ZIPMAP_BIGLEN) zm[0] = len;
    }
    return len;
}

当个数小于254时，直接返回
否则需要遍历整个zipmap
当计算后，个数小于254时，重新更新个数（场景，当一直插入，个数超过254时，第一个字节就时0xFE, 以后每次求个数都需要遍历，随着删除操作，个数低于254时，后续就不用遍历了）

3.8 通过key获取value

int zipmapGet(unsigned char *zm, unsigned char *key, unsigned int klen, unsigned char **value, unsigned int *vlen) {
    unsigned char *p;

    if ((p = zipmapLookupRaw(zm,key,klen,NULL)) == NULL) return 0;
    p += zipmapRawKeyLength(p);
    *vlen = zipmapDecodeLength(p);
    *value = p + ZIPMAP_LEN_BYTES(*vlen) + 1;
    return 1;
}

首先根据key进行查找，未找到，则返回0
找到，则跳过key，赋值长度vlen，以及value, 返回1

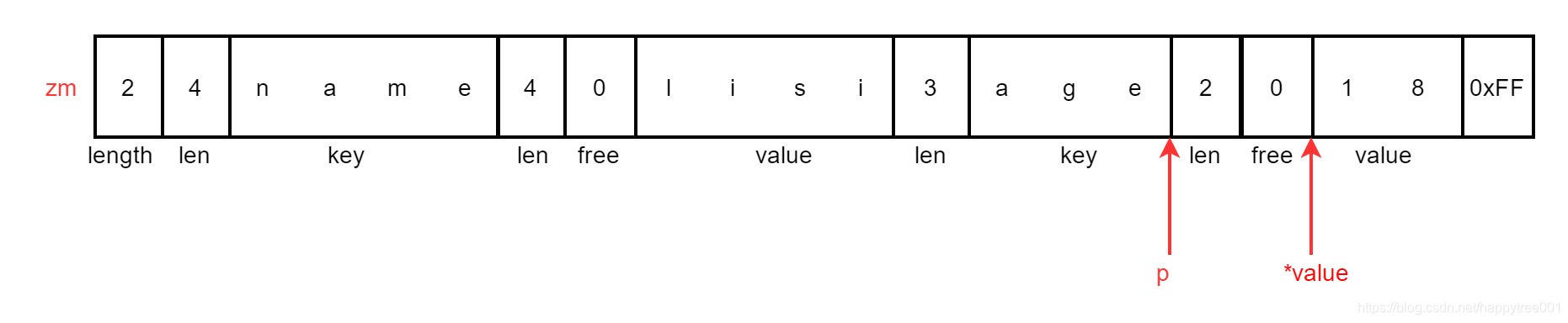

比如：查找“age”

查找
跳过key
获取长度
*vlen = 2
获取值

note:这里是直接指向zipmap地址，所以value不要调用free

3.9 根据key删除对应的kv

unsigned char *zipmapDel(unsigned char *zm, unsigned char *key, unsigned int klen, int *deleted) {
    unsigned int zmlen, freelen;
    unsigned char *p = zipmapLookupRaw(zm,key,klen,&zmlen);
    if (p) {
        freelen = zipmapRawEntryLength(p);
        memmove(p, p+freelen, zmlen-((p-zm)+freelen+1));
        zm = zipmapResize(zm, zmlen-freelen);

        /* Decrease zipmap length */
        if (zm[0] < ZIPMAP_BIGLEN) zm[0]--;

        if (deleted) *deleted = 1;
    } else {
        if (deleted) *deleted = 0;
    }
    return zm;
}

首先查询需要删除的key的位置
如果未查询到，则直接返回
计算需要删除的kv总大小
缩容
更新个数

3.9.1 例4. 删除key为"name"

3.9.2 查询key

unsigned char *p = zipmapLookupRaw(zm,key,klen,&zmlen);

请添加图片描述
zmlen = 21

3.9.3 计算将删除kv的总大小

freelen = zipmapRawEntryLength(p);

freelen = 11

3.9.4 移动数据

memmove(p, p+freelen, zmlen-((p-zm)+freelen+1));

memmove(p, p + 11, 21-(1+11+1)) -> memmove(p, p+11, 8)
请添加图片描述

3.9.5 缩容

 zm = zipmapResize(zm, zmlen-freelen);

zm = zipmapResize(zm, 21-11) -> zipmapResize(zm, 10)
请添加图片描述

3.9.6 更新个数

 if (zm[0] < ZIPMAP_BIGLEN) zm[0]--;

请添加图片描述

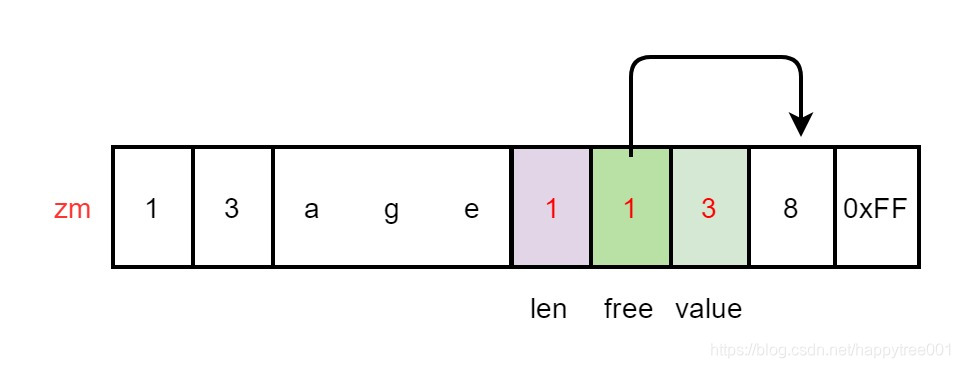

3.10 例5. 修改"age"值从18修改3

请添加图片描述
可以看到free为1，有1个空闲位置，本次未缩容，当下次改成两位数据时，就不必再次扩容。
