二.系统介绍
本次分享的是一款基于51单片机的智能指纹识别密码锁设计，该系统以STC89C52单片机作为模块核心，通过串口通信控制指纹模块AS608实现录取指纹并存储指纹数据，并通过LCD12864液晶显示屏比对流程及效果，采用4X4矩阵键盘完成密码输入/录入/管理账户进入及指纹修改等等，辅以直流5V继电器配合发光二极管、蜂鸣器、电子锁模拟开锁动作。
之前博主已经将硬件准备和软件准备已经做了详细介绍，接下来我们直接开搞，这里把雨姐的伴奏音乐直接打开。开焊。
三.工具准备
首先将我们的元器件（电子元件+洞洞板），工具（电烙铁/风枪/焊锡丝/湿海绵）
首先，我们将元器件按照你喜欢的样子进行摆放，但是在考虑美观之前，需要按照原理图以就近原则摆放，这样对于后续焊接省了很多麻烦。

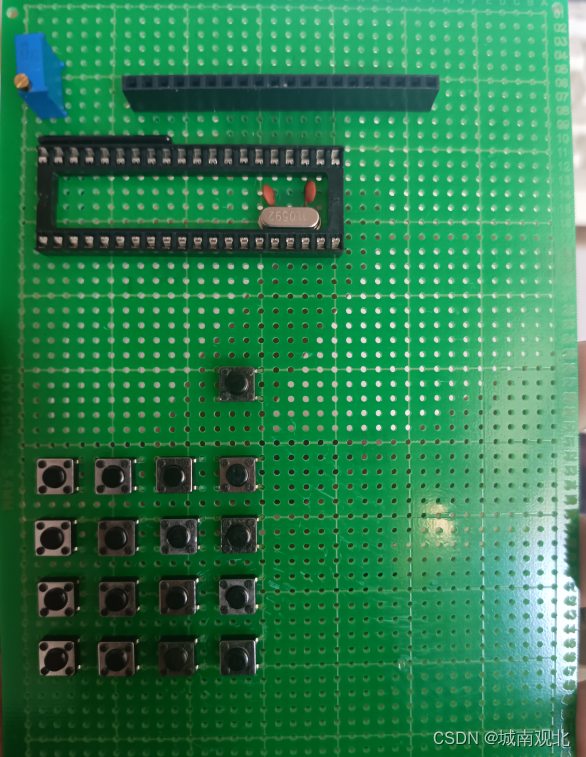

首先我们把单片机最小系统部分器件及LCD12864显示屏相关器件进行摆放，如图所示：

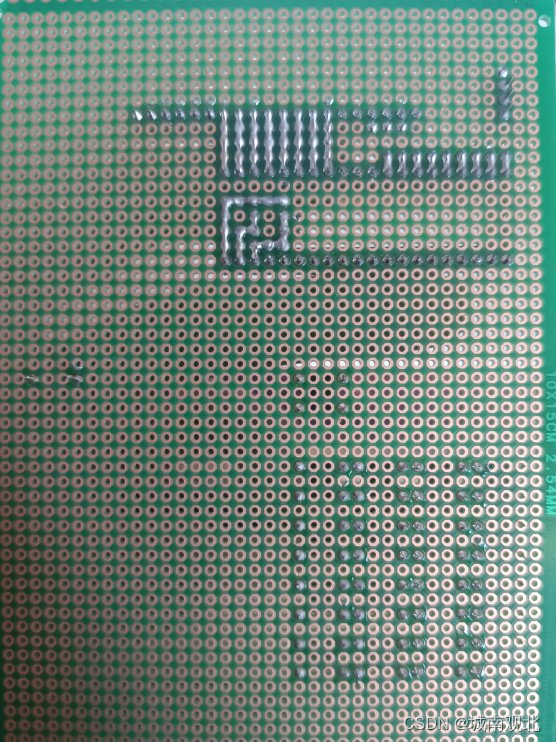

摆放完毕后，我们将万用板翻转，对其管脚进行焊接，如图所示：

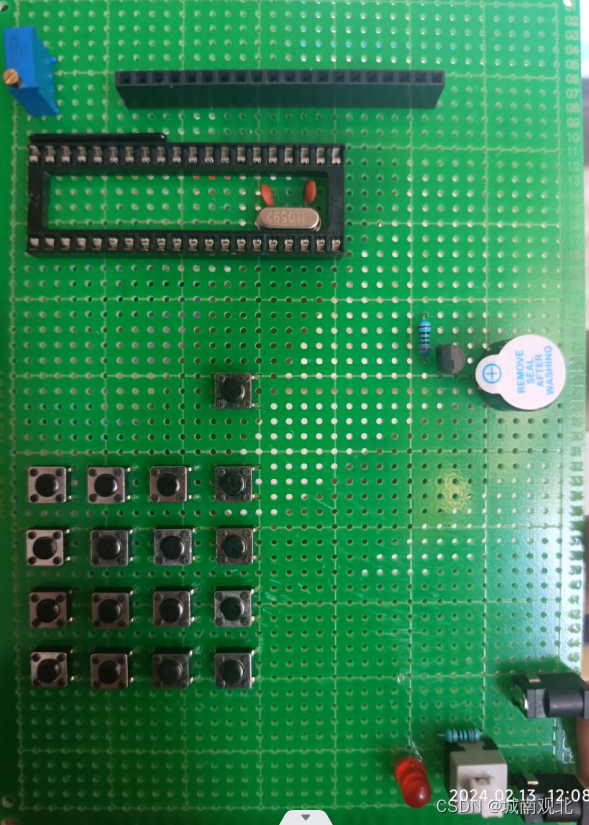

这时候我们可以看出来面板是非常干净的，正所谓：板如其人。接下来，我们对电源相关器件/蜂鸣器报警电路/4X4矩阵键盘/进行摆放焊接，如图所示：

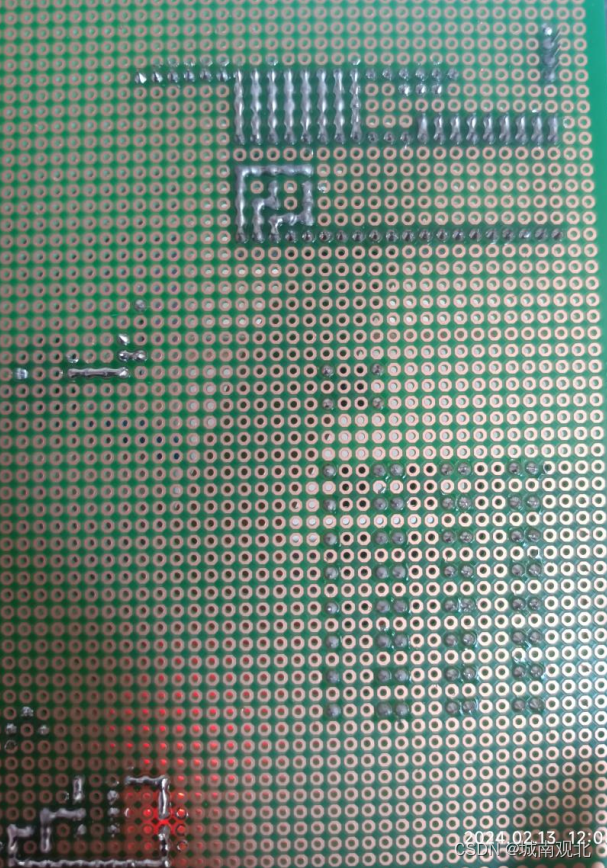

摆放完毕后，我们依旧将万用板翻转，对其管脚进行焊接，这个时候我们依旧不需要进行跳线什么，整体走向也比较清晰，如图所示：

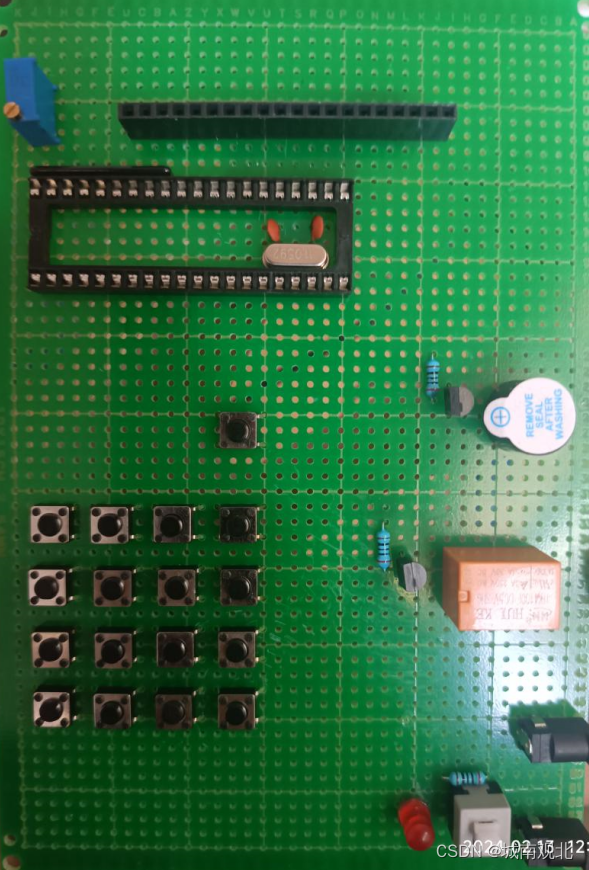

接下来，我们将5V直流继电器以及外围三极管开关电路相关阻容件进行摆放，如图所示：

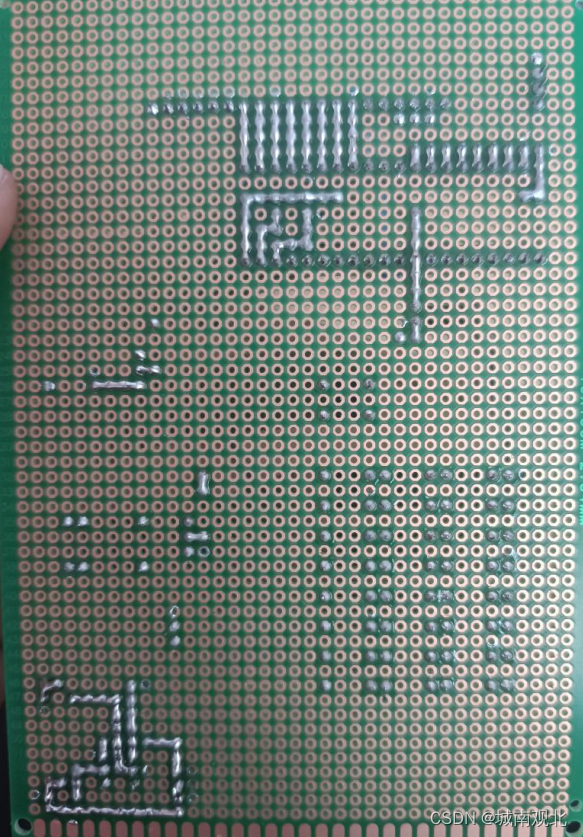

摆放完毕，我们将其相关管脚进行焊接固定，如图所示：
四.焊接调试
这时候我们对整个系统的相关元器件的摆放已经完毕，接下来我们就要根据原理图查看电气属性及网络连接。
对比原理图，博主建议首先焊接单片机最小系统电路部分，我们整个系统的核心就是它，之后就是我们的显示部分，从原理图上来看，采用的是串行通讯，并占用P2口，当我们连接完毕后，这时候我们上电，正常情况LCD12864屏幕会亮的，并且当我们调节滑动变阻器，屏幕的亮度会有所变化。
之后我们对矩阵键盘进行焊接，对于新手来说，也是最难最难理解最容易出错的。
首先博主先介绍一下矩阵键盘原理：

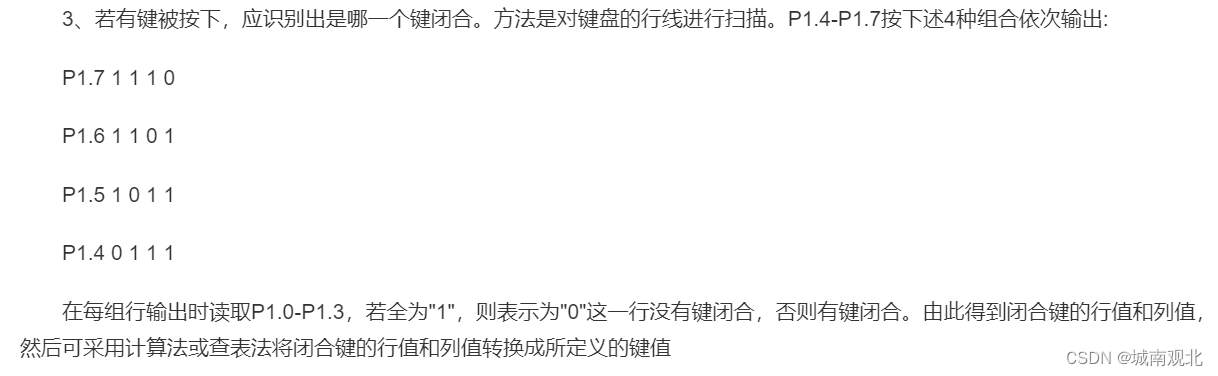

矩阵键盘是单片机外部设备中所使用的排布类似于矩阵的键盘组。矩阵式结构的键盘显然比直接法要复杂一些，识别也要复杂一些，列线通过电阻接正电源，并将行线所接的单片机的I/O口作为输出端，而列线所接的I/O口则作为输入，就像这样：
之后我们需要对继电器部分电路进行焊接，对于继电器来说，博主需要提示大家的一点就是区分常开和常闭，其次就是继电器工作电压。

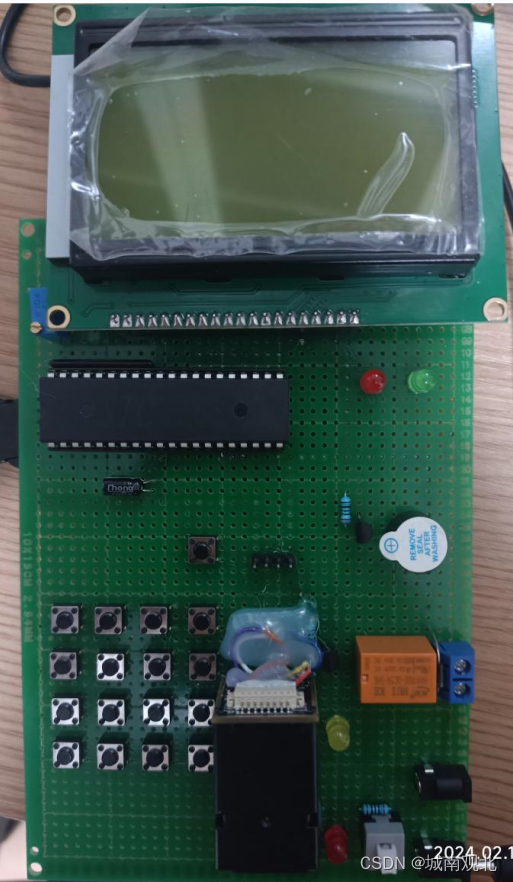

综上焊接完毕后，实物大致是这样，如图所示：
五.总结
到这里，焊接部分已经完毕，在这个过程中，你要有足够的耐心去面对出现的问题，当出现了问题，我们就要去解决它，而不是放弃，后续博主会继续更程序编写，编译，下载，调试，使用等功能，小主们有什么意见或者需要博主改进的，评论区留言，博主会及时查看的，关注博主不迷路。。。
