实时传输协议---RTP【详解】

原文地址：https://blog.csdn.net/Chiang2018/article/details/122741850

---

---

一、RTP简介

RTP全名是Real-time Transport Protocol（实时传输协议）。RTP用来为IP网上的语音、图像、传真等多种需要实时传输的多媒体数据提供端到端的实时传输服务。RTP为Internet上端到端的实时传输提供时间信息和流同步，但并不保证服务质量，服务质量由RTCP来提供。

RTP是一种运行在传输层的协议，通常基于 UDP 协议，但也支持 TCP 协议。

RTP数据包由两部分组成，一部分是RTP Header，一部分是RTP Payload，RTP Header占用最少12个字节，最多72个字节；另一部分是RTP Payload，用来封装实际的数据负载，例如h264的裸码流数据。

官方指导文档参考：https://datatracker.ietf.org/doc/html/rfc3551

二、RTP的工作机制

当应用程序提供RTSP协议建立一个RTP会话时，应用程序将确定一对目的传输地址（一个网络地址和两个端口号），其中两个端口号中的偶数端口是分配给RTP进行裸码流数据传输的，奇数端口则是分配给RTCP进行传输控制的。

RTP的发送过程如下：

1. 从上层接收流媒体信息码流（如H.264），封装成RTP数据包；RTCP从上层接收控制信息，封装成RTCP控制包。
2. 将RTP 数据包发往UDP端口对中偶数端口；RTCP将RTCP控制包发往UDP端口对中的接收端口。

三、RTP协议解析

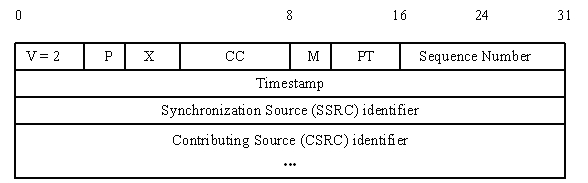

RTP分组的首部格式如下图所示，其中前12个字节是必须的：

• 版本号（V）：2比特，用来标志使用的RTP版本。
• 填充位（P）：1比特，如果该位置位，则该RTP包的尾部就包含附加的填充字节。
• 扩展位（X）：1比特，如果该位置位的话，RTP固定头部后面就跟有一个扩展头部。
• CSRC计数器（CC）：4比特，含有固定头部后面跟着的CSRC的数目。
• 标记位（M）：1比特,该位的解释由配置文档（Profile）来承担.
• 载荷类型（PT）：7比特， 表示传输的多媒体类型，常见类型详见https://tools.ietf.org/html/rfc3551
• 序列号（SN）：16比特，发送方在每发送完一个RTP包后就将该值增加1，接收方可以由该值确定包的丢失及恢复包序列。序列号的初始值是随机的。
• 时间戳：32比特，记录了该包中数据的第一个字节的采样时刻。在一次会话开始时，时间戳初始化成一个初始值，时间戳的数值随时间而不断地增加。时间戳是去除抖动和实现同步不可缺少的。同一个帧的不同分片的时间戳是相同的。这样就省去了起始标志和结束标志。一定要记住，不同帧的时间戳肯定是不一样的。
• 同步源标识符(SSRC)：32比特，同步源就是指RTP包流的来源。在同一个RTP会话中不能有两个相同的SSRC值。该标识符是随机选取的 RFC1889推荐了MD5随机算法，是全局唯一的。
• 特约信源标识符（CSRC List）：0～15项，每项32比特，用来标志对一个RTP混合器产生的新包有贡献的所有RTP包的源。由混合器将这些有贡献的SSRC标识符插入表中。SSRC标识符都被列出来，以便接收端能正确指出交谈双方的身份。

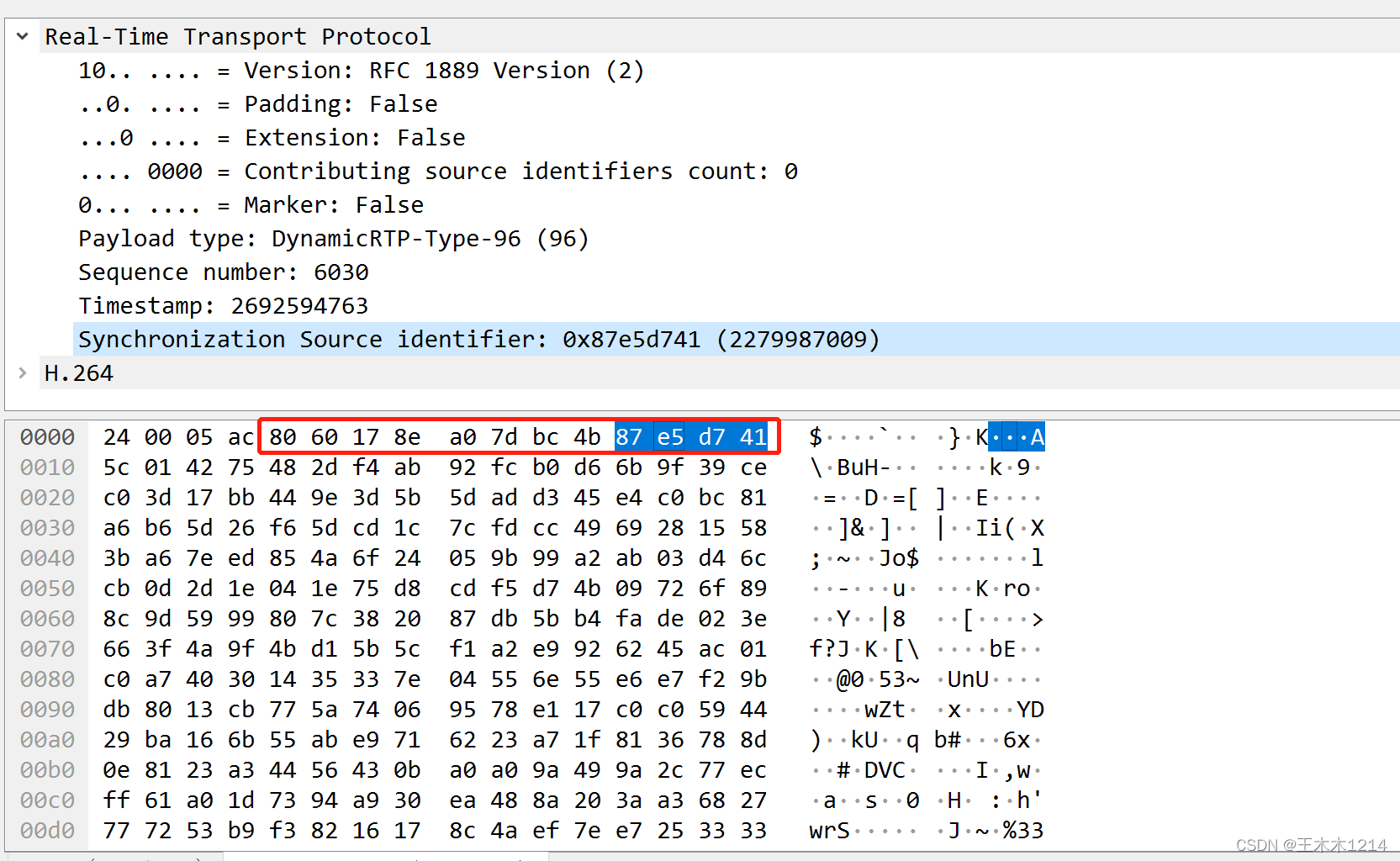

下面是一个RTP的抓包，Wireshark工具已经根据RTP协议帮助我们解析完成：
