【物联网毕设】智能窗帘-V4（STM32+APP+MQTT）

该系统由硬件端和APP端组成，硬件端以STM32F103C8T6微控制器为核心，通过WiFi模块连接云平台并采用MQTT协议进行远程数据传输。系统配备0.96寸OLED显示屏实时显示环境数据，光敏电阻检测光照强度实现自动窗帘控制，红外检测模块感知人员存在，红外遥控模块支持模式切换和窗帘操控。定时模块提供定时开关功能，雨滴传感器实现雨天自动控制，蜂鸣器提供异常报警，舵机直接控制窗帘开合。用户可通过按键1/2快速开关窗帘，或参照视频使用红外遥控功能。APP端支持MQTT协议交互，可实时监测数据、设置光照阈值、切换控制模式、定时设置及远程手动控制窗帘状态，实现智能化家居管理。

关注微信公众号--星之援工作室发送关键字（项目清单）

可获取项目清单资料

➡️🫡🫡🫡🫡🫡🫡🫡🫡➡️

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

一连线图

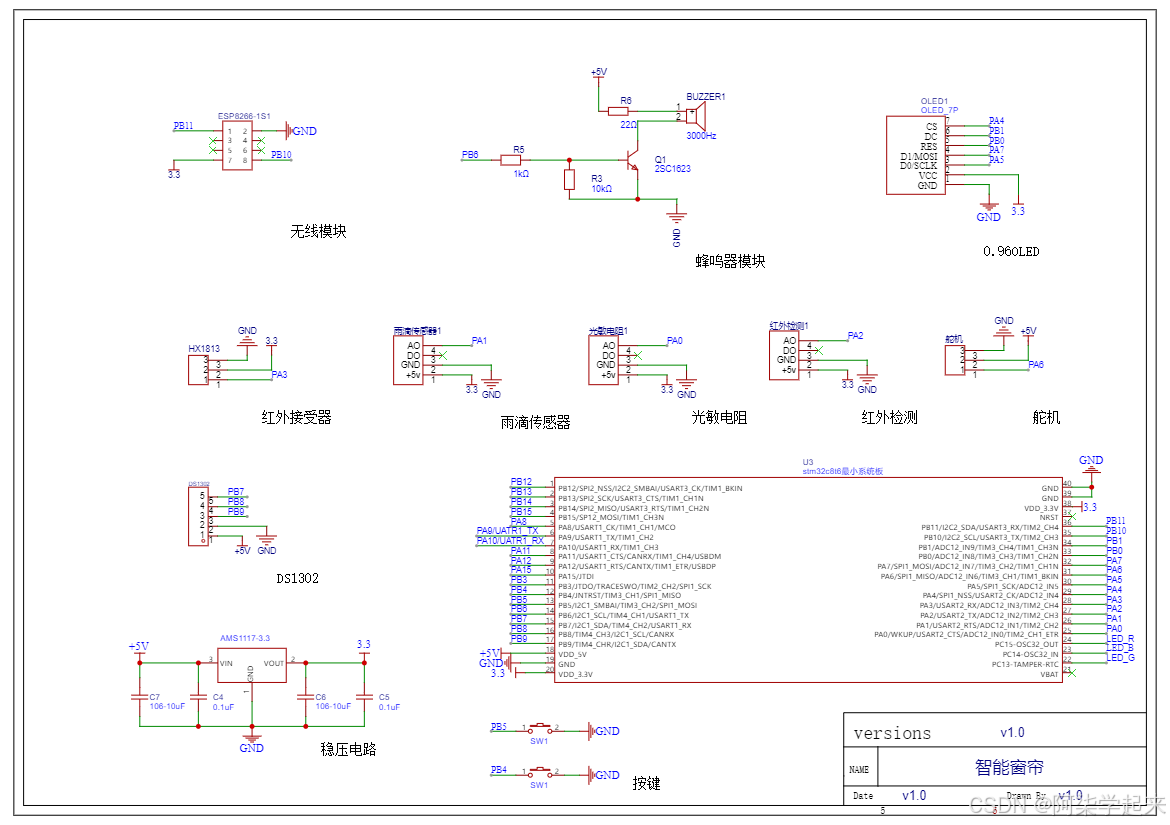

1. 原理图

2. 开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

（1）OLED显示屏中会显示联网状态，若MCU上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次

（2）硬件每隔5秒会向APP传输一次数据。

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

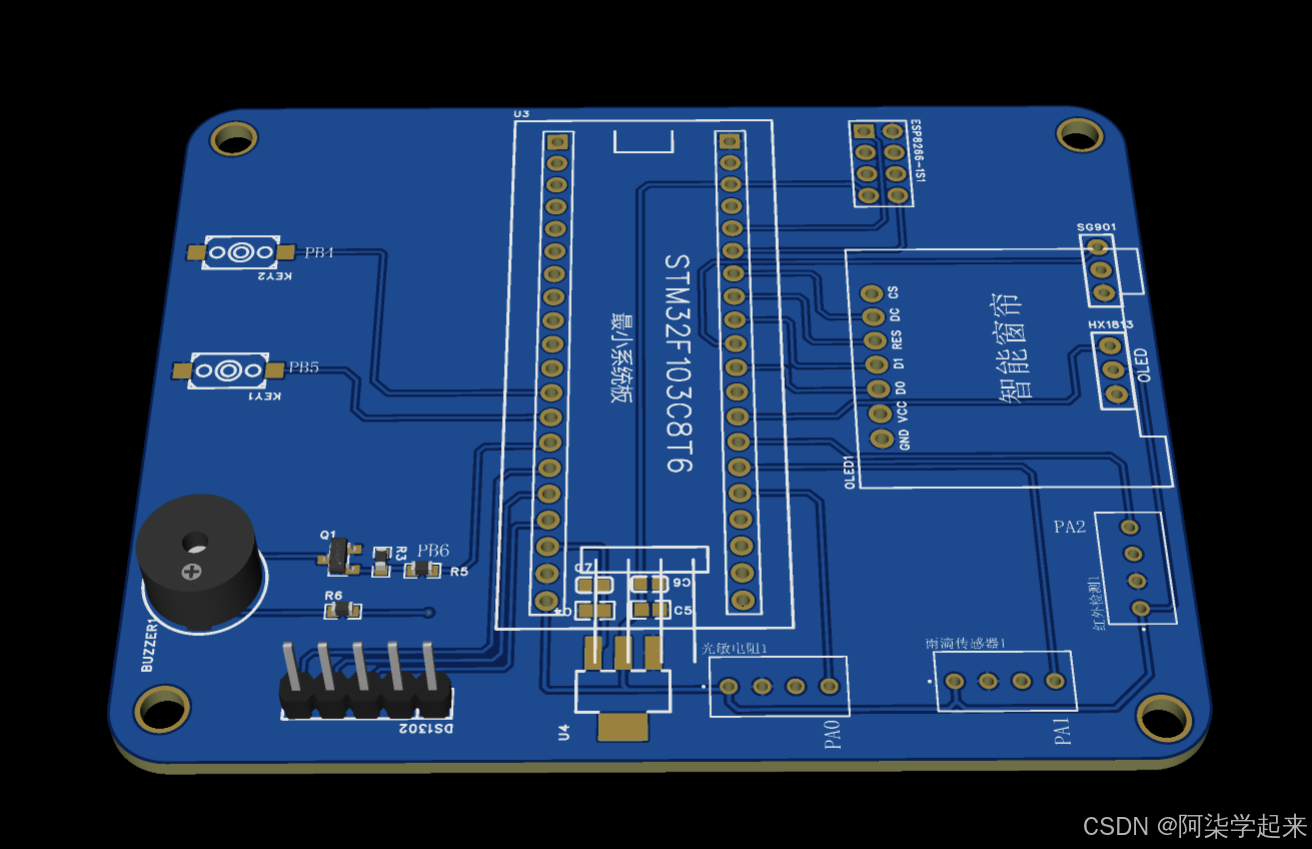

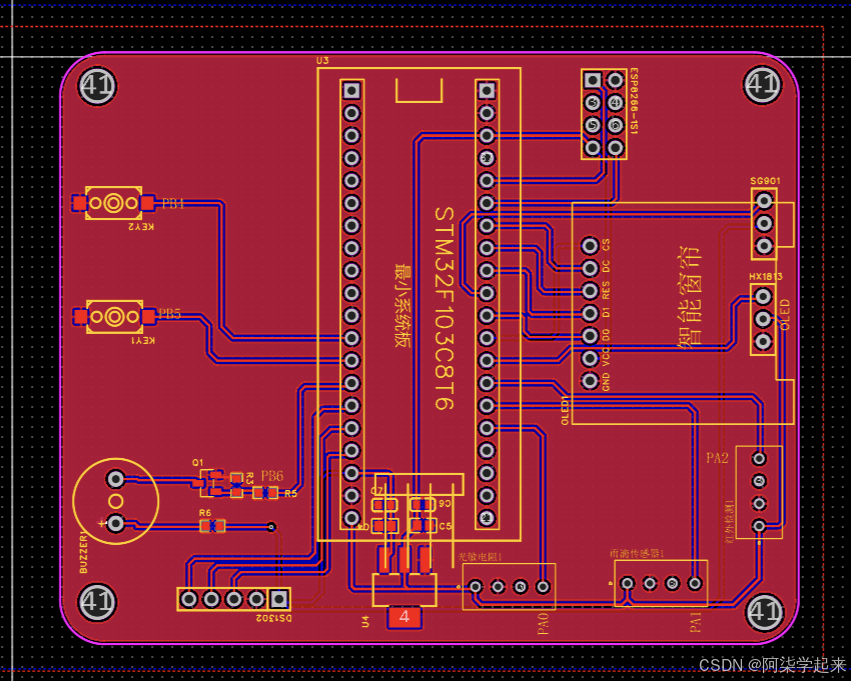

2. PCB效果

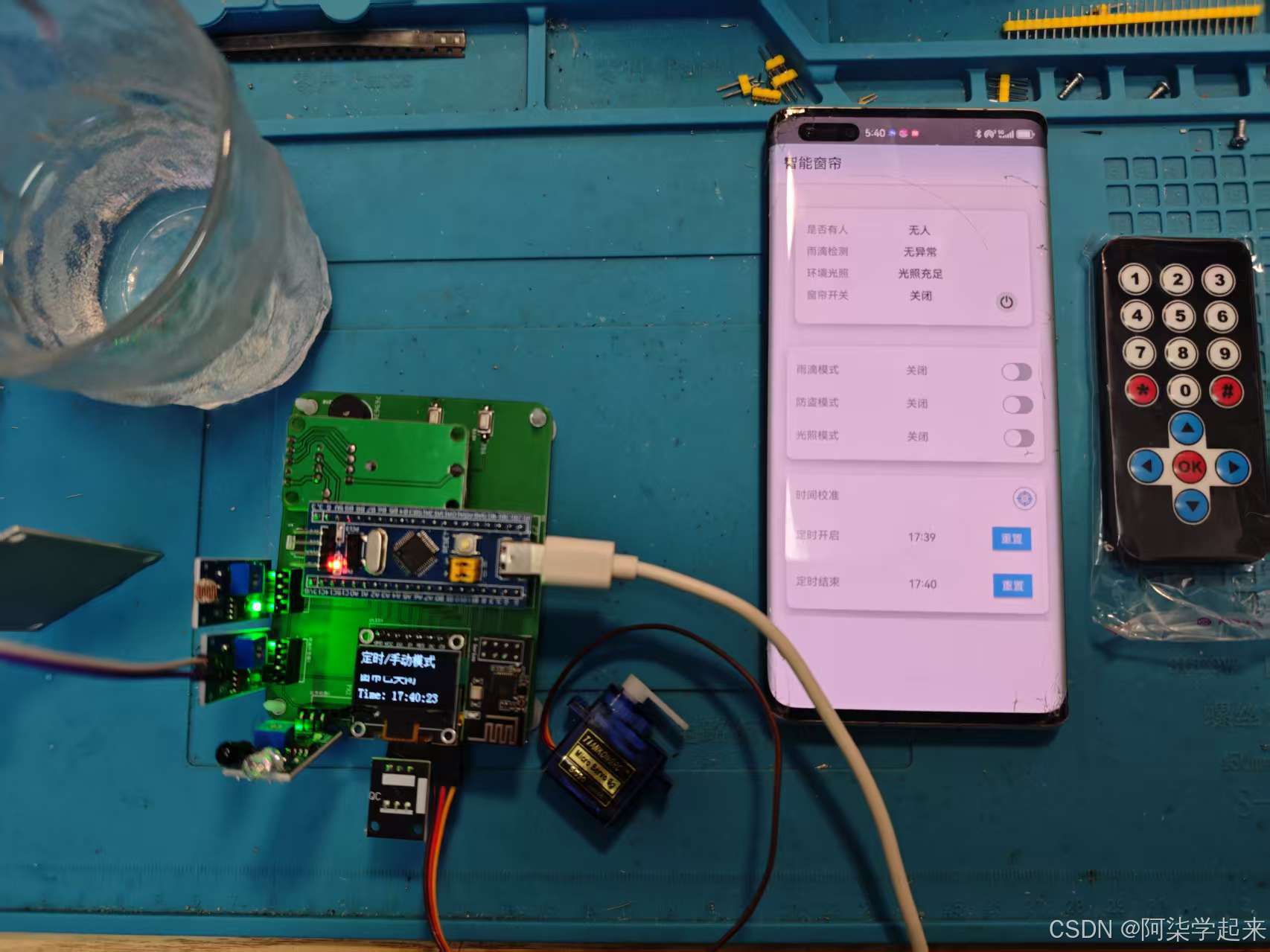

3. 实物效果

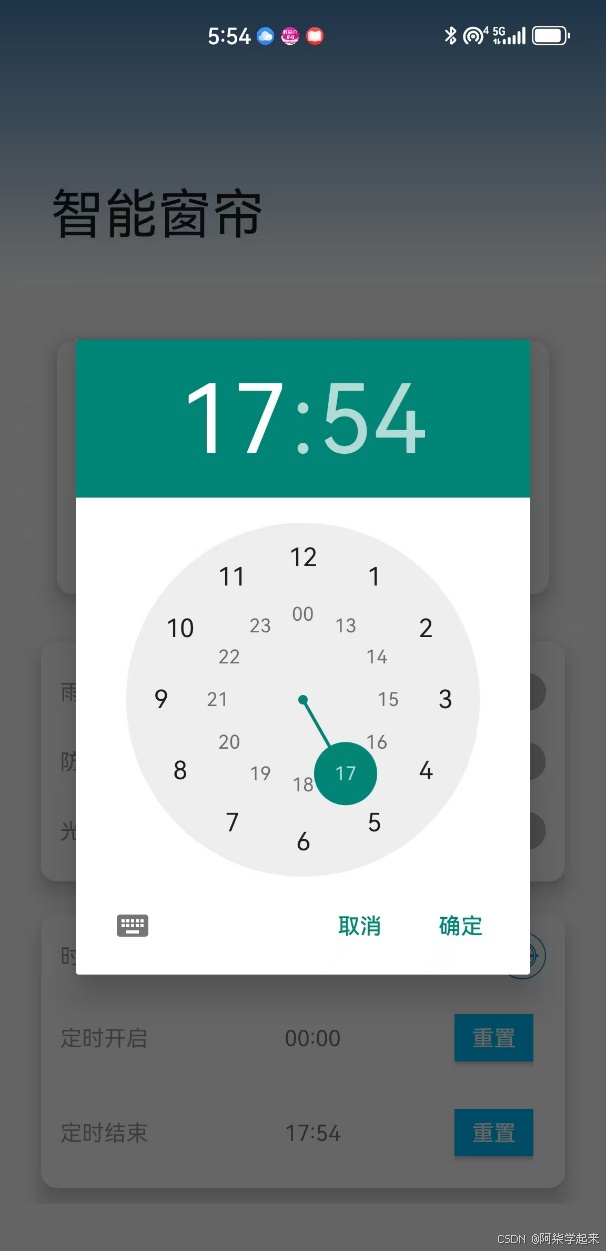

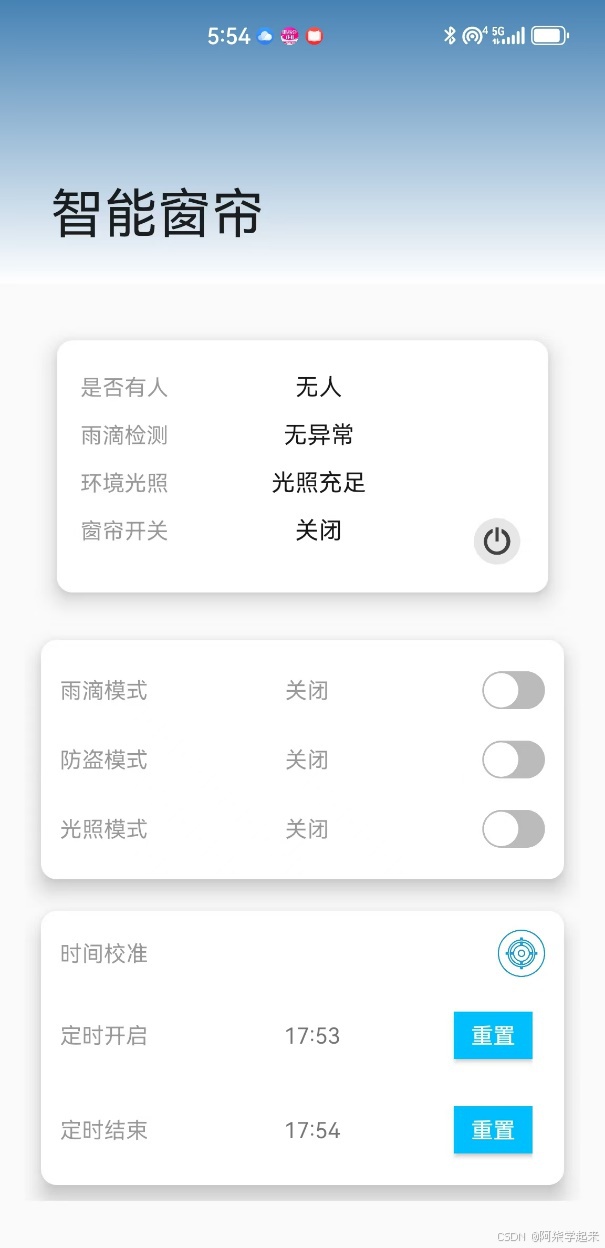

4 APP效果

5 功能概括

（1）硬件端

STM32F103C8T6：用于所有程序的中控和模块数据通信；
0.96寸OLED：用于显示的各种环境数据，实现实时监测；
WIFI：使用WIFI 模块，用与设备联网处理，实现连接云平台和使用MQTT协议远程传输数据
光敏电阻：用于检测光照强度，自动模式下可用设置光照阈值，实现窗帘自动开启；
红外检测模块：检测窗帘旁边是否有人
红外遥控模块：可用于模式的切换，可以实现窗帘的控制
定时模块：定时模式下，实现定时开启和关闭
雨滴传感器：用于监测是否有雨滴，雨滴模式下自动控制
蜂鸣器：异常状态报警
舵机：模块窗帘的开启和关闭

按键1可以开启窗帘按键2可以关闭窗帘

遥控方式看视频使用

（2）APP端

使用MQTT协议与设备进行信息交互；
可采集到底层设备数据并且展示到界面UI中
可以设置光照阈值，实现光照模式的自动控制
可以切换选择切换的模式
可以设置窗帘的定时开启和关闭时间，实现定时模式
手动模式下，可以远程进行窗帘的开启和关闭

（3）云平台使用

使用MQTT协议进行数据交互，可查看设备在线情况；

（4）演示视频

通过网盘分享的文件：26.1.智能窗帘-V4.0.mp4

链接: https://pan.baidu.com/s/1jUnfYiGQ3OXKlj3ADNNlFQ?pwd=XZY0 提取码: XZY0

--来自百度网盘超级会员v6的分享

二底层代码使用方式

1. 使用说明

（1）. 使用的时候设备会自动连接WIFI

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

（2）. 当设备处于正常状态的时候，开发板上面的LED会处于闪烁的状态。

（3）.按键可按照视频演示进行使用。

（多看视频，视频中有完整功能演示）

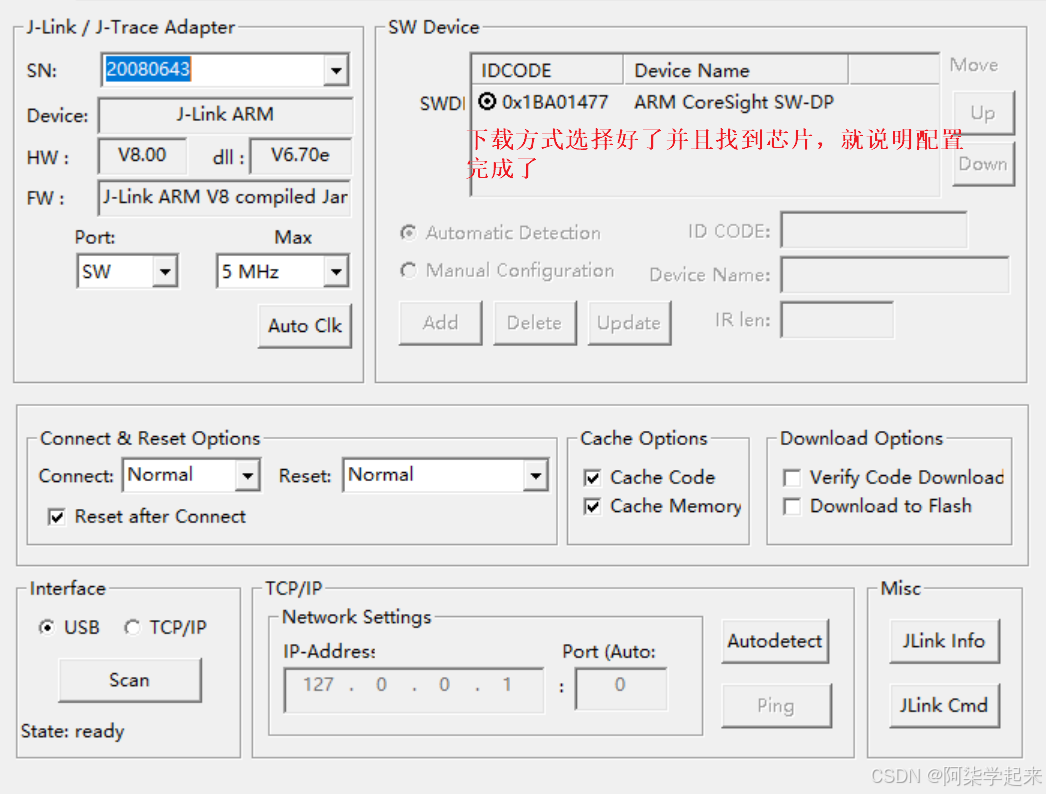

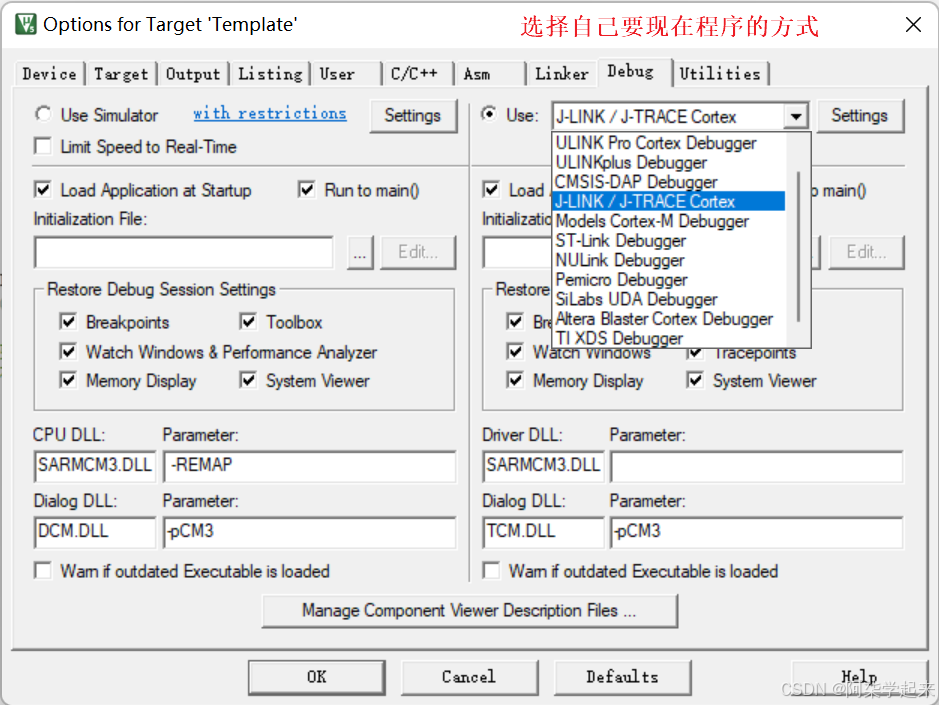

2. 下载程序

先根据原理图进行连线，连接好以后在做后面的操作

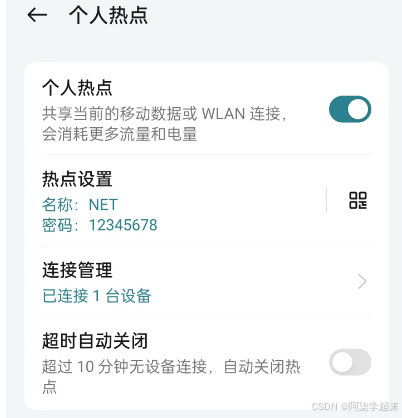

打开手机热点热点名字：NET密码：12345678

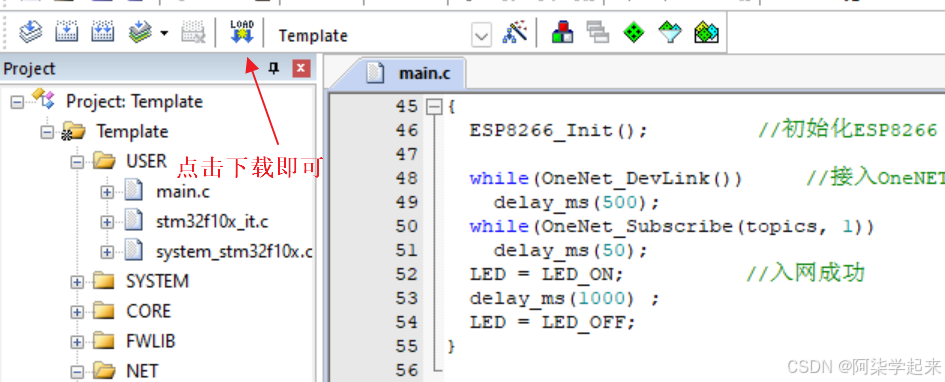

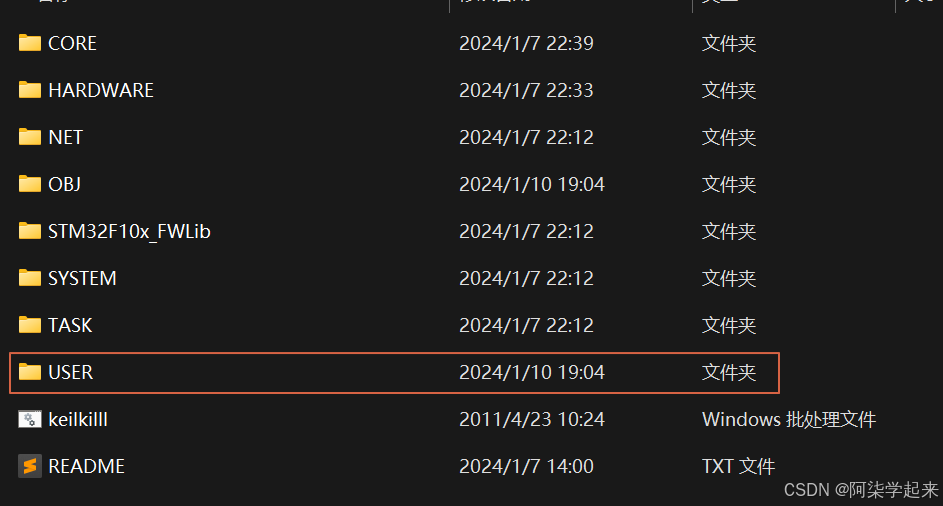

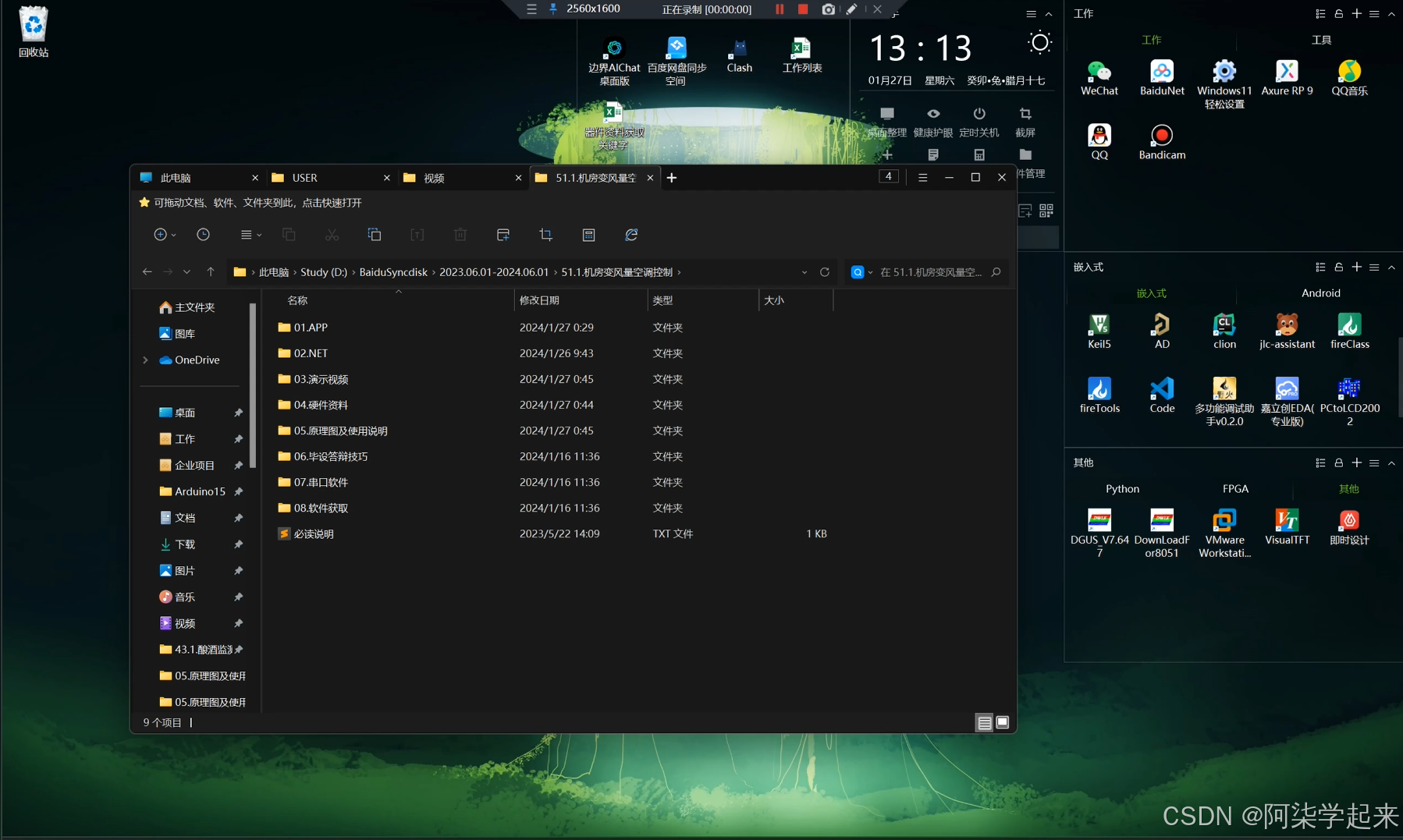

打开程序（硬件由工作室出的可以忽略下载程序这部分）
打开程序（硬件由工作室出的可以忽略下载程序这部分）

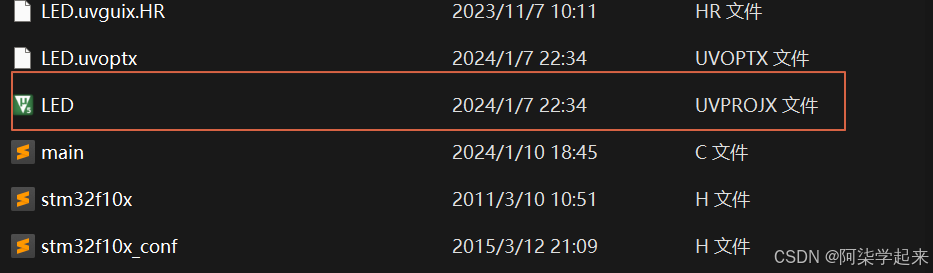

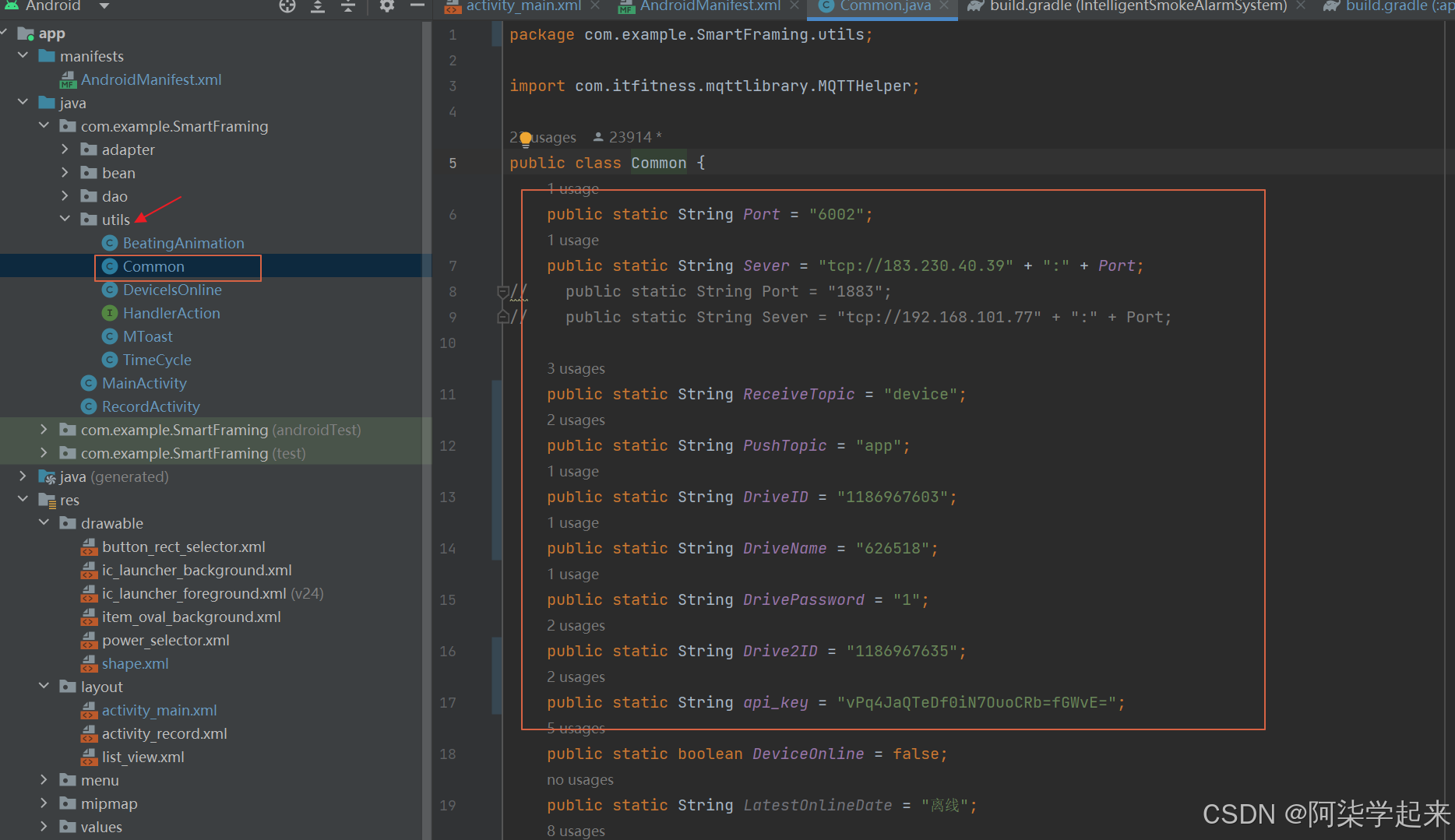

三 APP使用方式

1 下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

Android studio下载链接

官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安装包（工作室使用版本）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0

安装教程

https://zhuanlan.zhihu.com/p/528196912
