计算机网络学习日记 Day4----数据链路层

数据链路层的知识可以算是计算机网络中的重点了，内容比较多，所以我们来分两次来学习完它。

什么是数据链路层？

首先先理解一下几个概念：

结点： 主机、路由器都属于结点。

链路：网络中两个结点之间的物理通道。分为有线链路、无线链路。

数据链路：网络中两个结点之间的逻辑通道，把实现控制数据传输协议的硬件和软件加到链路上就构成数据链路。

是给物理层的传输媒体提供连接，进行数据通信。媒体是长期的，而通信是有生命周期的，每次通信都需要建立、拆除通信联络。这种建立起来的数据收发关系就叫做数据链路。能帮助物理层弥补不足，为上层提供无差错的数据传输。

数据链路层的功能有哪些？

（1）为网络层提供服务

（2）链路管理，即连接的建立、维持、释放（用于面向连接的服务）

（3）组桢（四种方式，后面细说）

（4）流量控制（两类、三种方法）

（5）差错控制

标红字段为本文所涉及的内容。

一、组桢

先来了解一些概念

桢：数据链路层的数据协议单元，封装网络层数据报。

透明传输：可传输任意比特编码的信息。

可靠传输：能完好且完整的把数据传输过去。

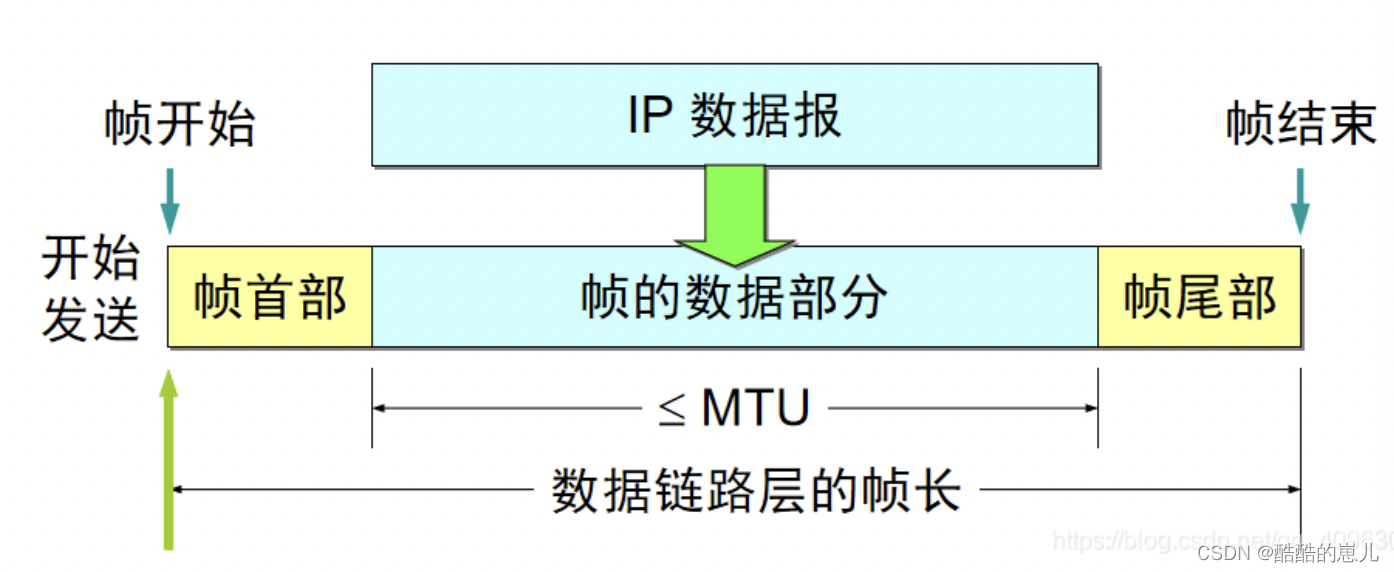

桢的封装：

在一段数据的前后添加首部和尾部，用来确定桢的界限，进行桢定界。

组桢的四种方式：

（1）字符计数法

（2）字符填充法

（3）零比特填充法

（4）违规编码法

前两个出错对整体影响较大，现在已经不怎么使用。

后两个为现在所常用的组桢方式。

四种方式的具体操作：

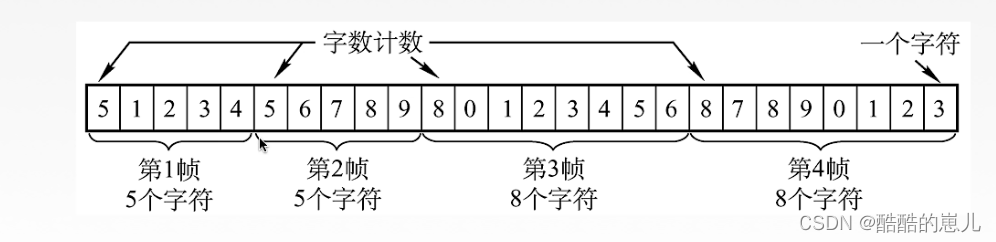

（1）字符计数法（字符增加或者缺失的时候，变化太大了）

在桢的首部使用一个计数字段，来标明桢内字符数

 （2）字符填充法

在桢的首、尾插入字符来识别。

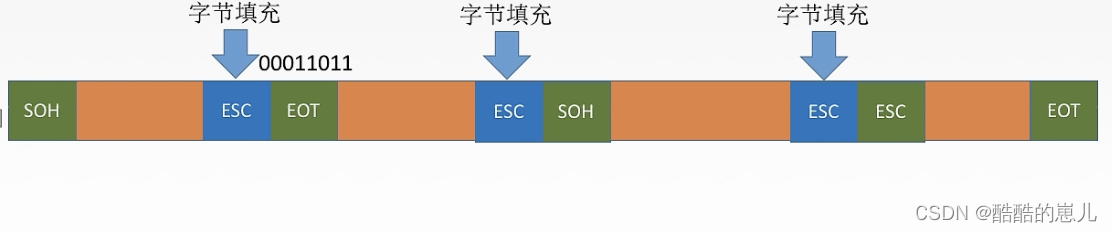

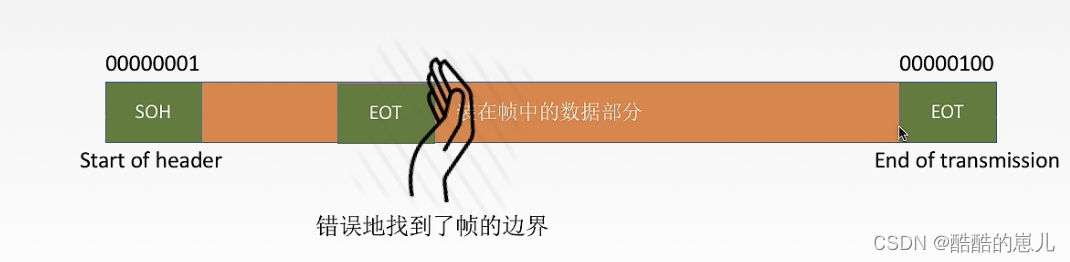

如果在这个过程中遇到了假的尾部，我们会在这个假的胃不去前面进行字节扩充，如下图所示，来与真正的尾部进行一个区分。



（3）零比特填充法

在首部和尾部添加“01111110”，当桢中的数据部分出现五个一段时候，就在后面加上一个零。

（4）违规编码法（实现存在复杂性和不兼容性）

用编码中不会用到的电平方式来标注真正的起始和终止。



比如曼彻斯特编码中，编码是10或者01，那么我们就可以用11或者00作为头部或者尾部。

二、差错控制

差错产生的两种方式：

（1）随机噪声：固有的，随机的。

降低随机噪声的方法：提高信噪比。

（2）冲击噪声：有外界敲击等方式引起的。

降低冲击噪声的方法：编码技术的提高。

差错的两种类型：

（1）位错：比特位出错 0——>1、1——>0。

（2）桢错：

桢错的三种情况：

比如传输了1、2、3三个桢

1⃣️：桢的丢失  （1、2）

2⃣️：桢的重复  （1、2、2、3）

3⃣️：桢的乱序（1、3、2）

个人感觉这里和生物有点像哈哈哈，位错相当于基因突变，桢错相当于染色体变异。

位错两种控制方法：

1⃣️：检错编码

1、奇偶校验码。（纠错率百分之五十）

2、循环冗余码（CRC技术）。冗余码（FCS桢检查序列）

2⃣️：纠错编码

1、海明码（很神奇）

操作流程：

确定校验码位数r——>校验码的数据和位置（只能放在2的n次幂的位置上）——>校验码的值（看二进制可以知道检验位哪几位）——>检查和纠错（逆运算，将结果倒过来组成二进制值，找二进制的值就是出错位。）

海明不等式：

2的r次幂 大于等于 k+r+1

r冗余信息位

k为信息位

顾名思义，第一种可以找到错误，第二种不仅可以找到错误，还能进行修改。

以上两种控制位错的方法，大家可以去看“Echo*”zhttps://blog.csdn.net/qq_40963076

三、流量控制​​​​​​​

先介绍一些概念：

信道利用率 = （L/C）/T （发送信息的时间/总时间）

L：数据量

C：发送速率

T：周期

信道吞吐率 = 信道利用率*发送方发送速率

超时计时器（设定的时间大于往返时延RTT）

超过这个设定的时间，自动重传相应的数据。

超时的几种情况：

1、丢包————重新传递

2、丢ACK————丢弃重复的一桢，重传错误的一桢

3、ACK迟到————收下就丢弃

只有当窗口移动到下一组窗口位置的时候，收到上一组的ACK才叫ACK迟到。

流量控制的手段：接受方收不下就不回复确认

流量控制的方法：

（1）停止——等待协议 每发送一桢就stop，待确认后就continue

（2）滑动窗口协议：

1、后退N桢协议（GBN）——>发送窗口最大值为2的n次幂减1。 信道利用率低

累积确认，可以隔一段时间发送一个ACK，告诉发送方ACK和ACK之前的所有内容已经收到。

其余的情况丢弃桢，并且最近按序接受的桢重新发送ACK。

2、选择重传协议（SR）——>发送窗口最大值为2的（n-1）次幂

如果发送窗口太大，接收方就无法辨别是新桢还是旧桢。

后退N桢协议和停止等待协议的接收方窗口的大小都是1

要了解这些流量控制方法在传输中发生数据丢失会怎么办，也请参考上面那位博主的文章，在里面已经配图解释过了。

多次进行停止——等待协议就变成了后退N桢协议（GBN）————这种技术被称为流水线技术
