计算机网络实验二

1、 数据链路层

实作一：熟悉 Ethernet 帧结构

使用 Wireshark 任意进行抓包，熟悉 Ethernet 帧的结构，

Wireshark 展现给我们的帧中没有校验字段，帧已经被校验了，校验字段被wireshark去掉了。

实作二：了解子网内/外通信时的 MAC 地址

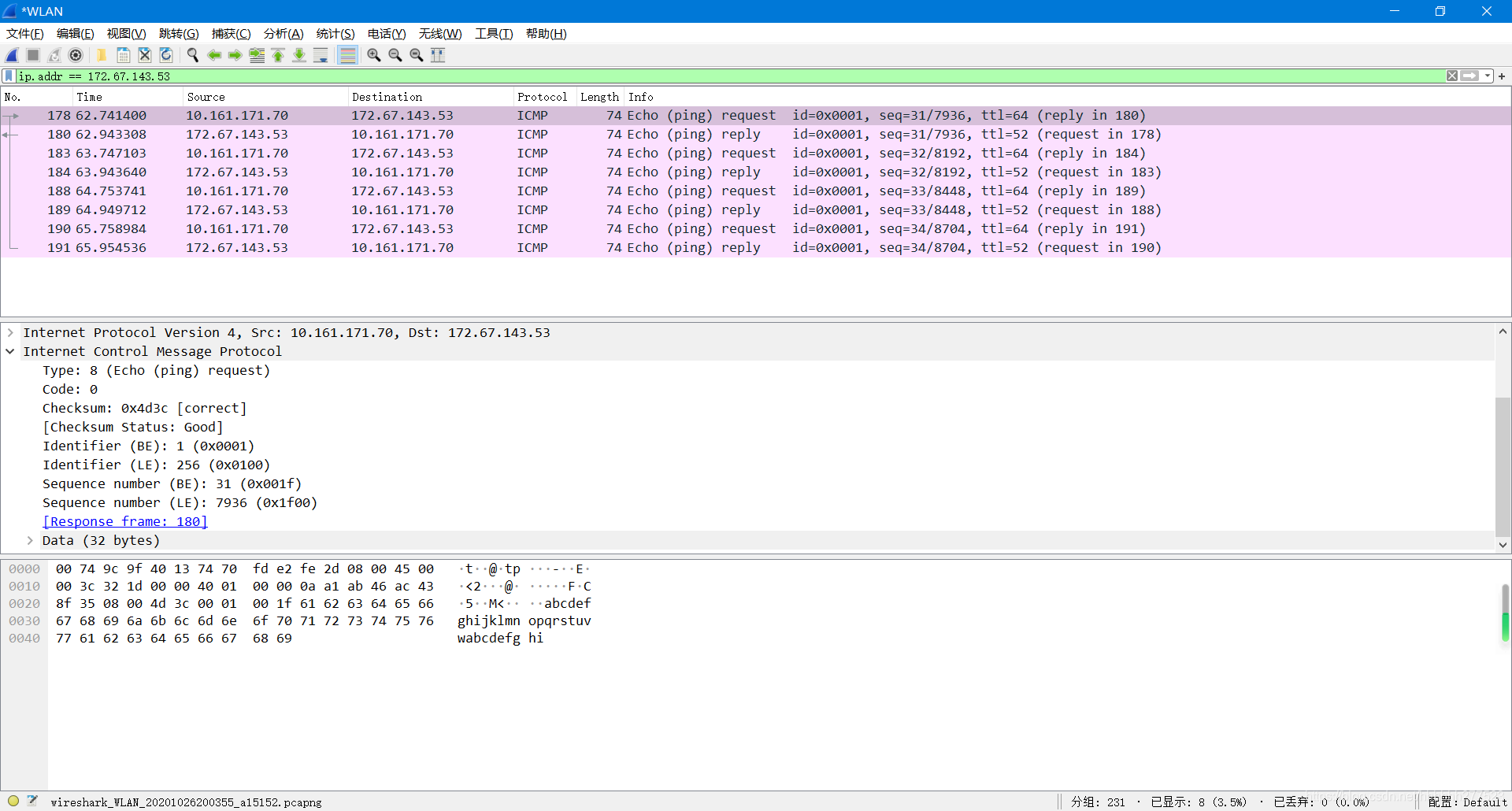

ping 旁边的计算机

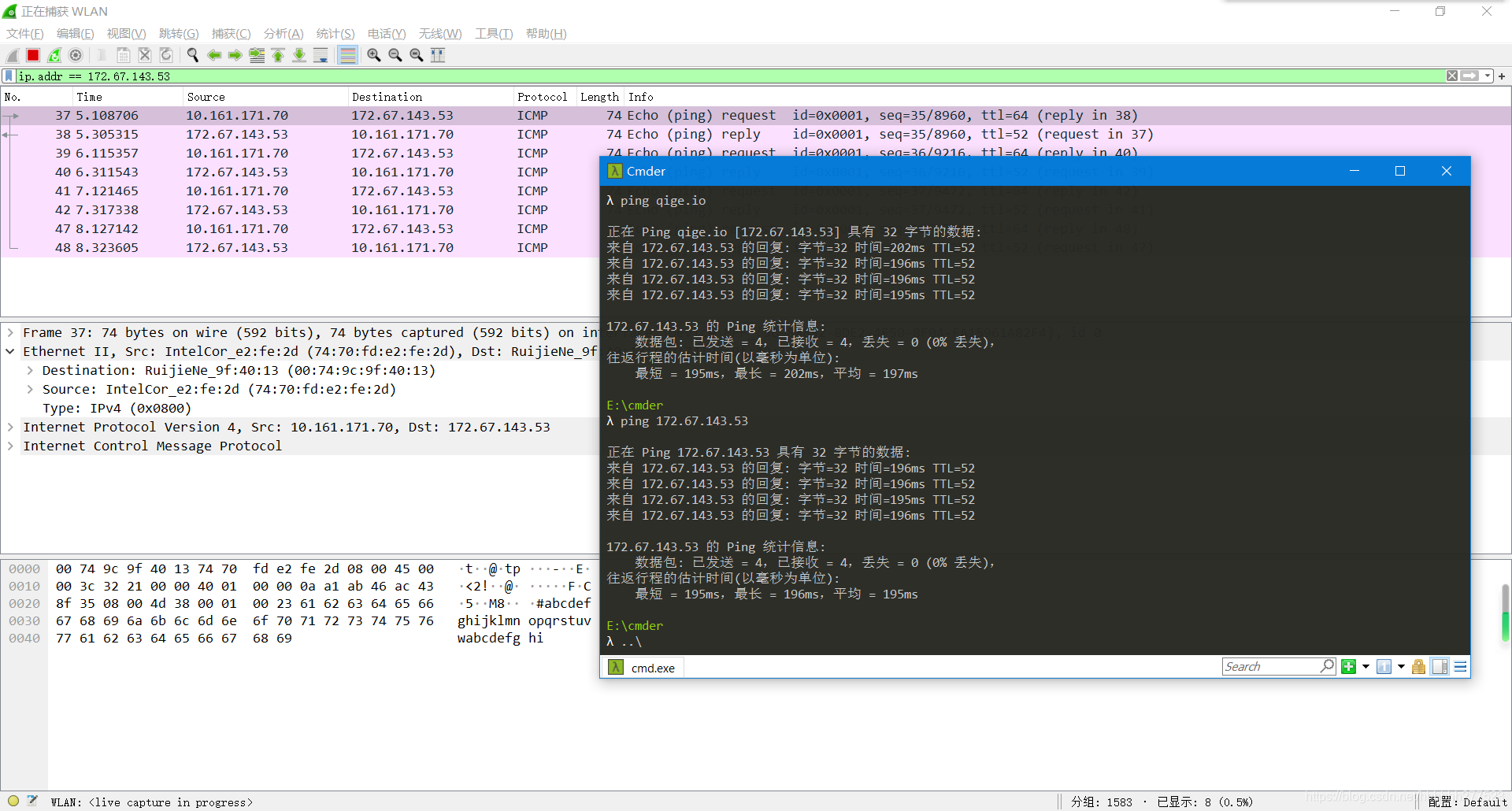

然后 ping qige.io

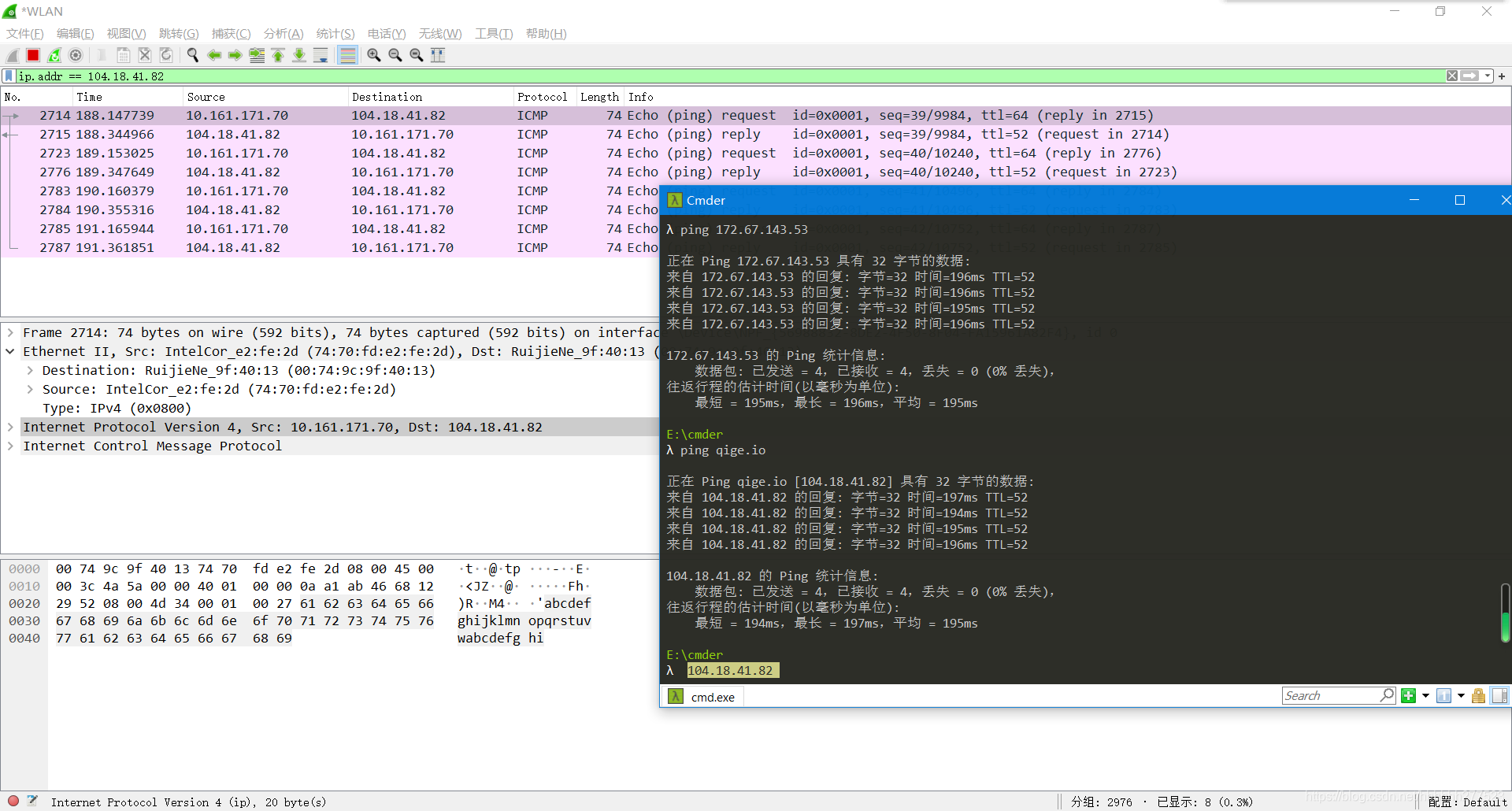

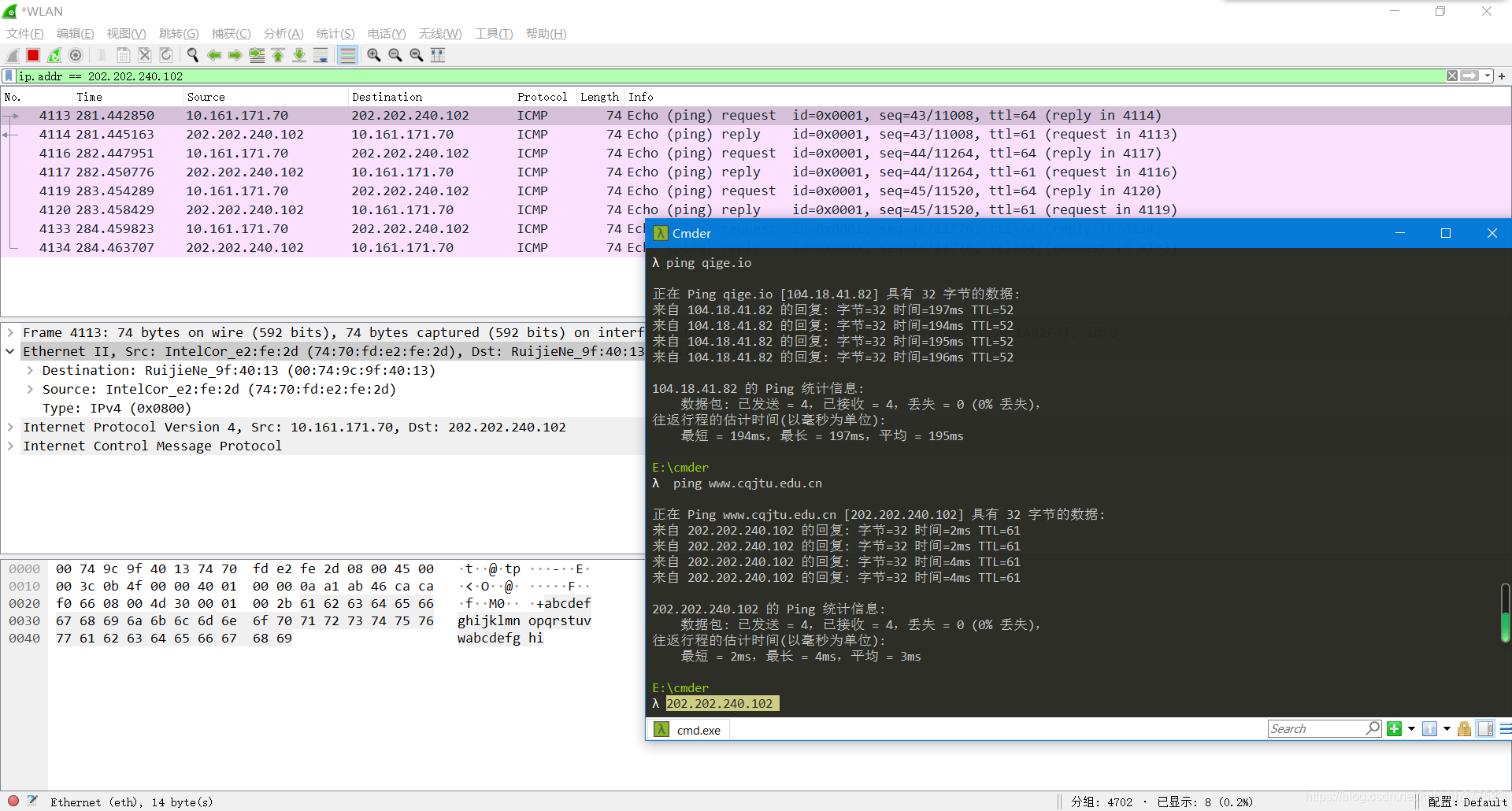

再次 ping www.cqjtu.edu.cn
访问本子网的计算机时，目的 MAC 就是该主机的
访问非本子网的计算机时，目的 MAC 是网关的

实作三： 掌握 ARP 解析过程

为防止干扰，先使用 arp -d * 命令清空 arp 缓存

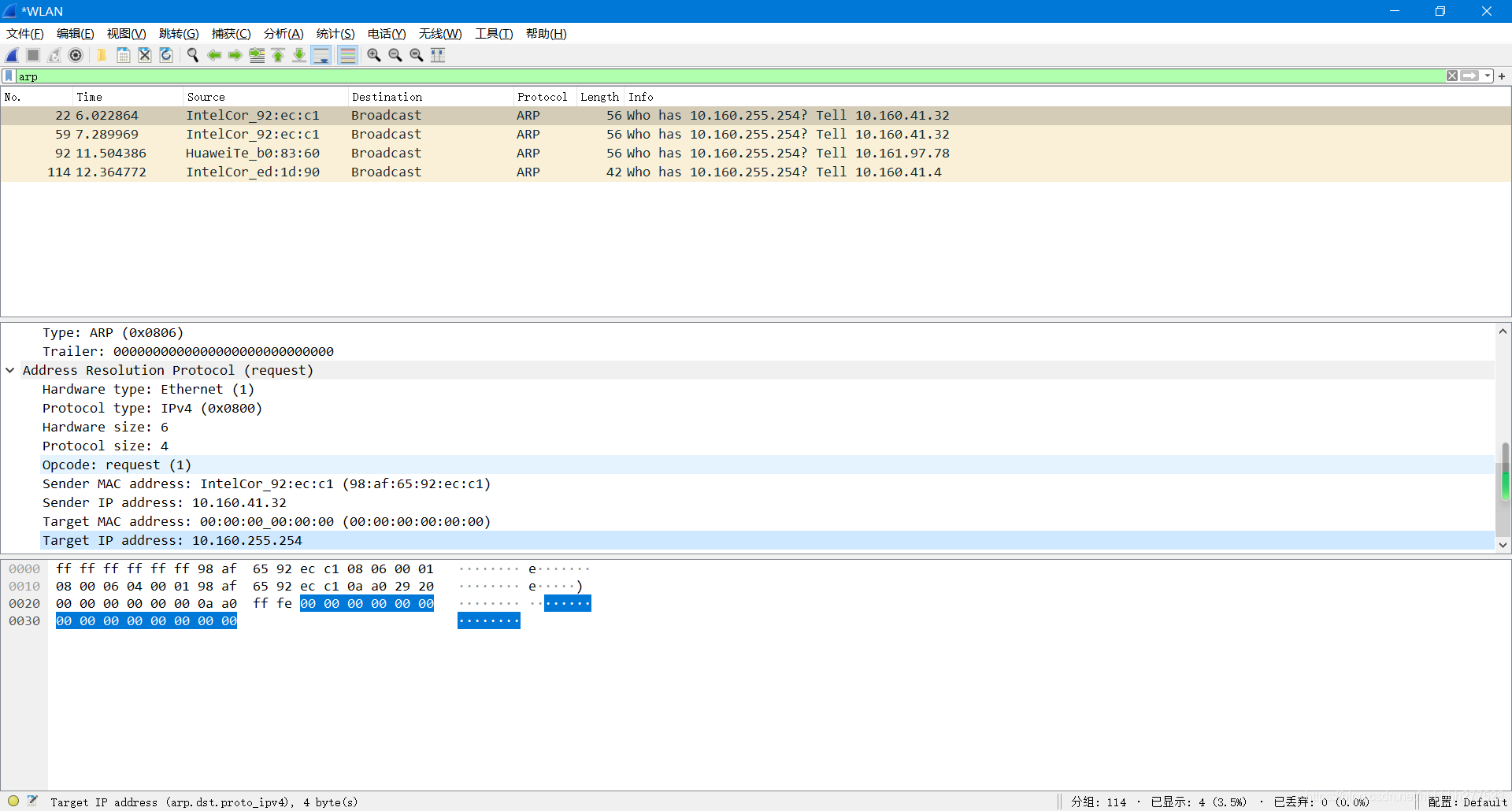

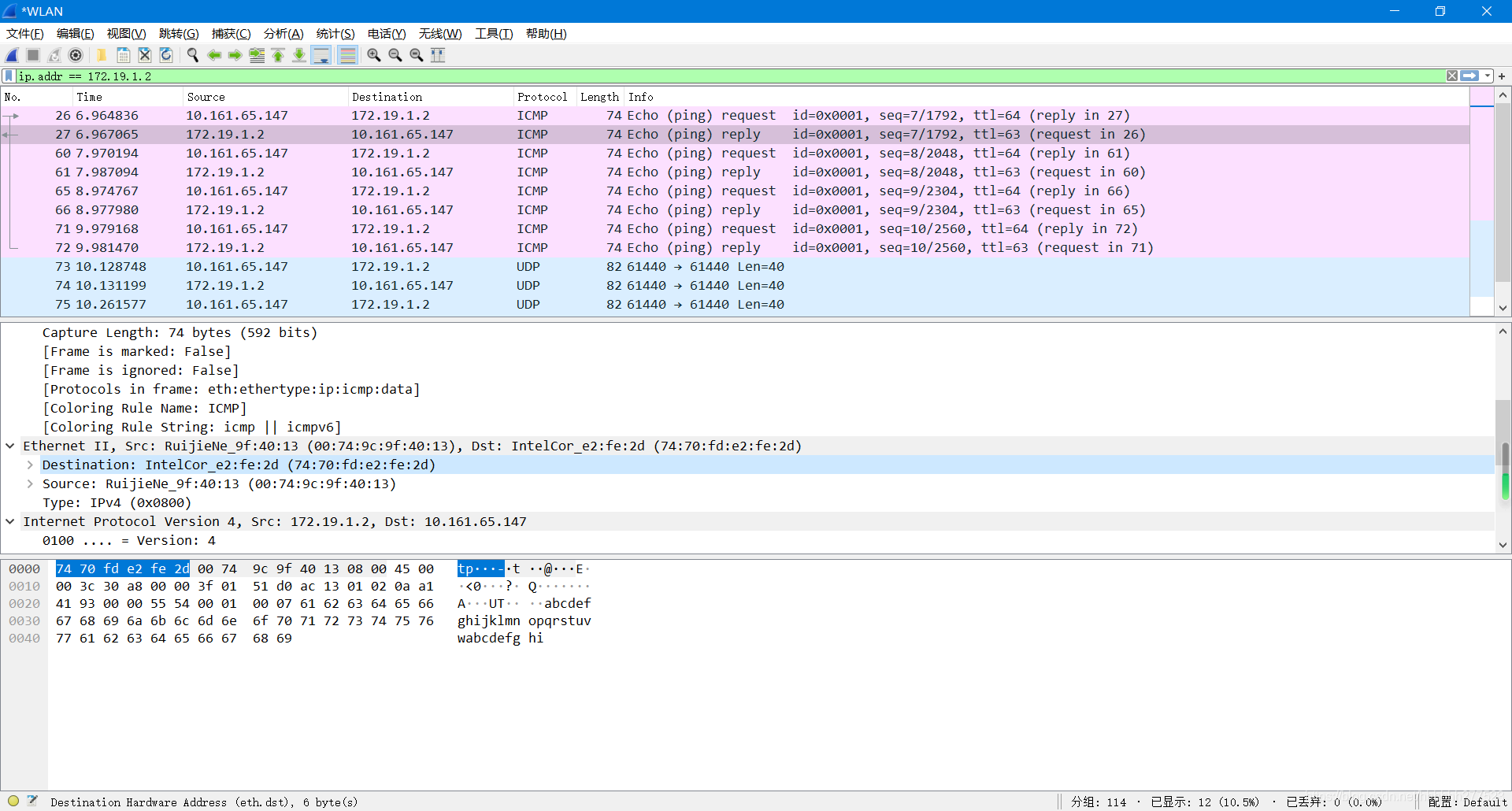

ping 你旁边的计算机（同一子网），同时用 Wireshark 抓这些包

目的mac地址: 74:70:fd:e2:fe:2d
源mac地址：00:74:9c:9f:40:13

请求格式：
Hardware type: Ethernet (1)
Protocol type: IPv4 (0x0800)

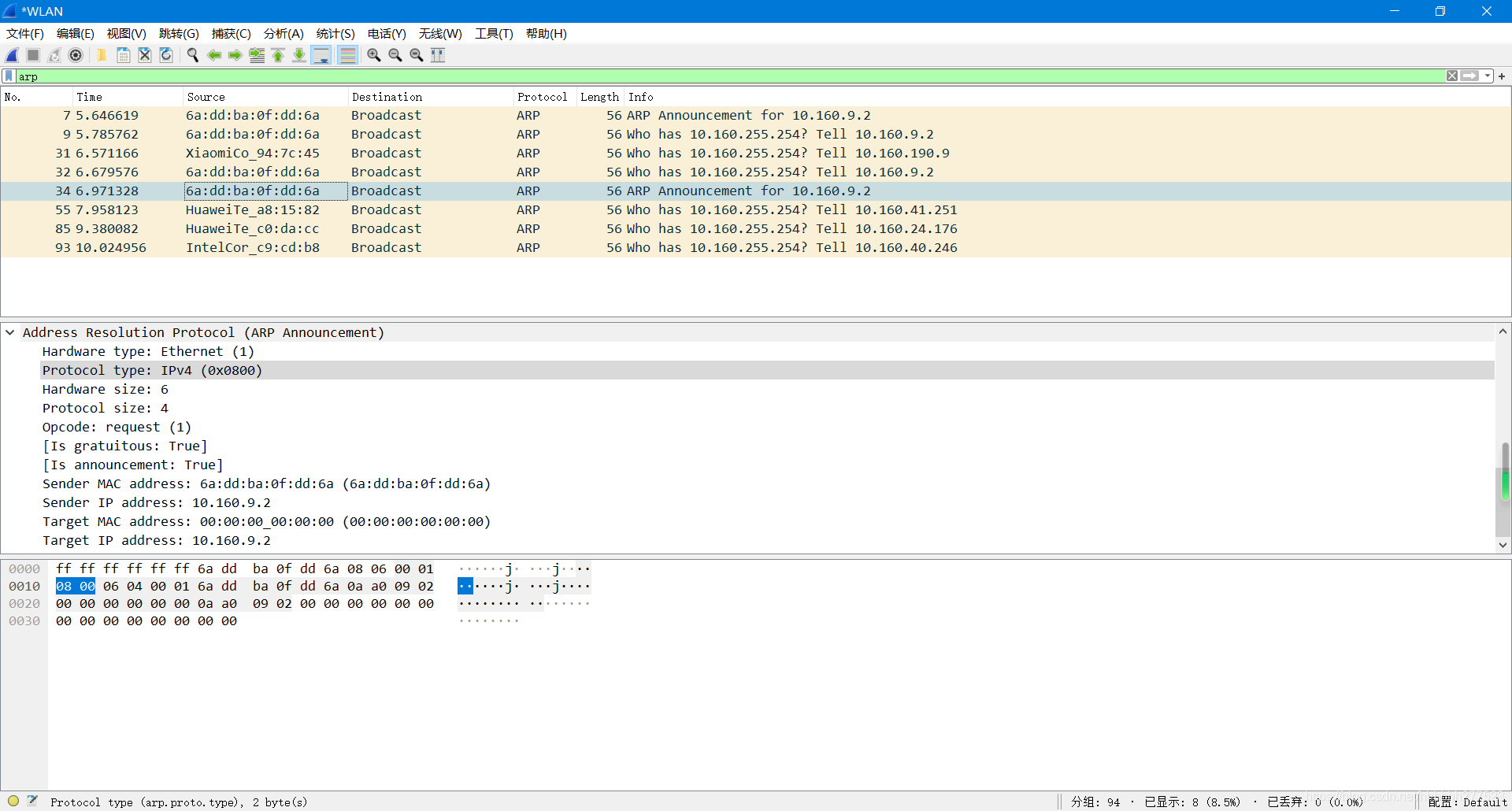

再次使用 arp -d * 命令清空 arp 缓存，然后 ping qige.io ，查看这次 ARP 请求。

经过的实验，会发现：ARP 请求都是使用广播方式发送的。如果访问的是本子网的 IP，那么 ARP 解析将直接得到该 IP 对应的 MAC；如果访问的非本子网的 IP， 那么 ARP 解析将得到网关的 MAC。

2、网络层

实作一：熟悉 IP 包结构

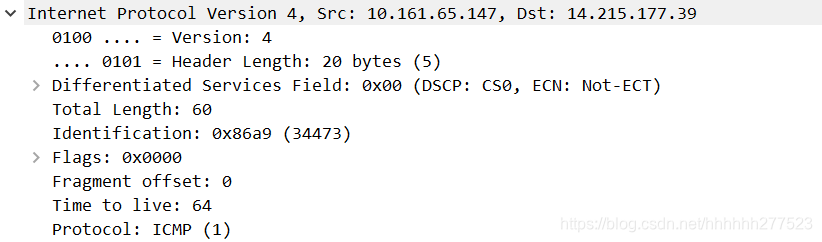

使用 Wireshark 任意进行抓包（可用 ip 过滤），熟悉 IP 包的结构，如：版本、头部长度、总长度、TTL、协议类型等字段。

实作二： IP 包的分段与重组

根据规定，一个 IP 包最大可以有 64K 字节。但由于 Ethernet 帧的限制，当 IP 包的数据超过 1500 字节时就会被发送方的数据链路层分段，然后在接收方的网络层重组。

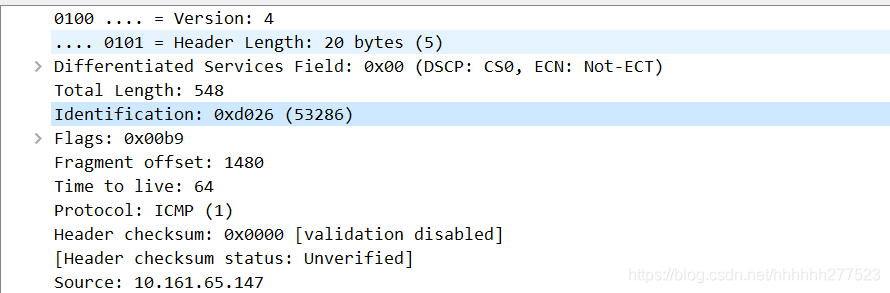

缺省的，ping 命令只会向对方发送 32 个字节的数据。我们可以使用 ping 202.202.240.16 -l 2000 命令指定要发送的数据长度。此时使用 Wireshark 抓包（用 ip.addr == 202.202.240.16 进行过滤），了解 IP 包如何进行分段，如：分段标志、偏移量以及每个包的大小等。

实作三： 考察 TTL 事件

在 IP 包头中有一个 TTL 字段用来限定该包可以在 Internet上传输多少跳（hops），一般该值设置为 64、128等。

在验证性实验部分我们使用了 tracert 命令进行路由追踪。其原理是主动设置 IP 包的 TTL 值，从 1 开始逐渐增加，直至到达最终目的主机。

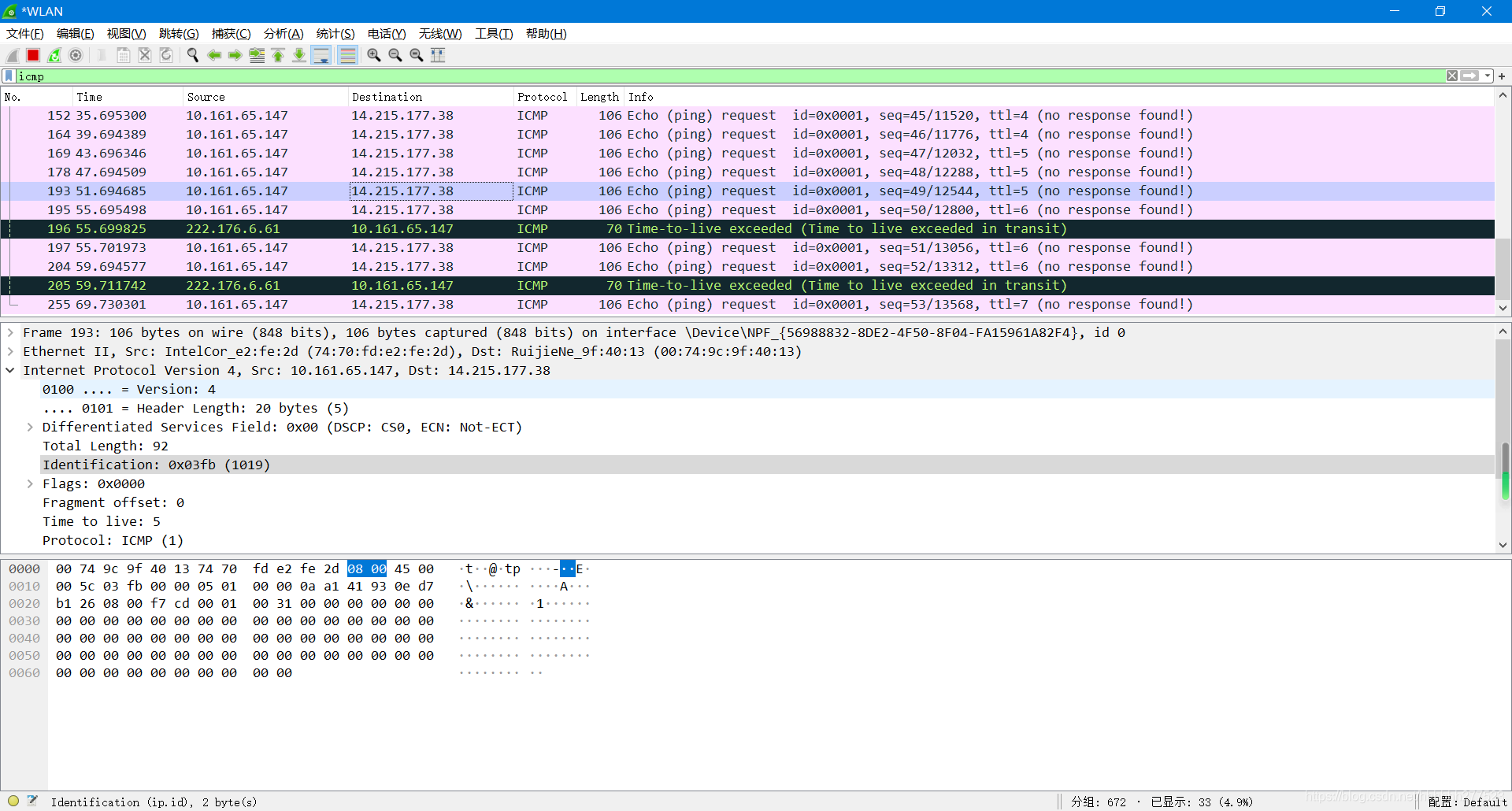

请使用 tracert www.baidu.com 命令进行追踪，此时使用 Wireshark 抓包（用 icmp 过滤），分析每个发送包的 TTL 是如何进行改变的，从而理解路由追踪原理。

3、传输层

实作一： 熟悉 TCP 和 UDP 段结构

用 Wireshark 任意抓包（可用 tcp 过滤），熟悉 TCP 段的结构，如：源端口、目的端口、序列号、确认号、各种标志位等字段。

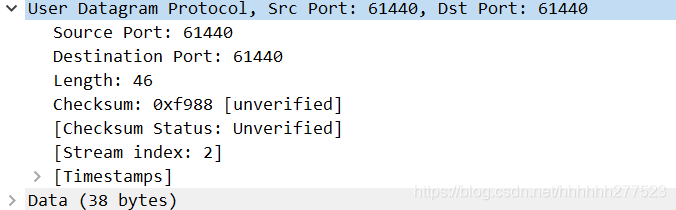

用 Wireshark 任意抓包（可用 udp 过滤），熟悉 UDP 段的结构，如：源端口、目的端口、长度等。

实作二： 分析 TCP 建立和释放连接

打开浏览器访问 qige.io 网站，用 Wireshark 抓包（可用 tcp 过滤后再使用加上 Follow TCP Stream），不要立即停止 Wireshark 捕获，待页面显示完毕后再多等一段时间使得能够捕获释放连接的包。

4、应用层

实作一 ：了解 DNS 解析

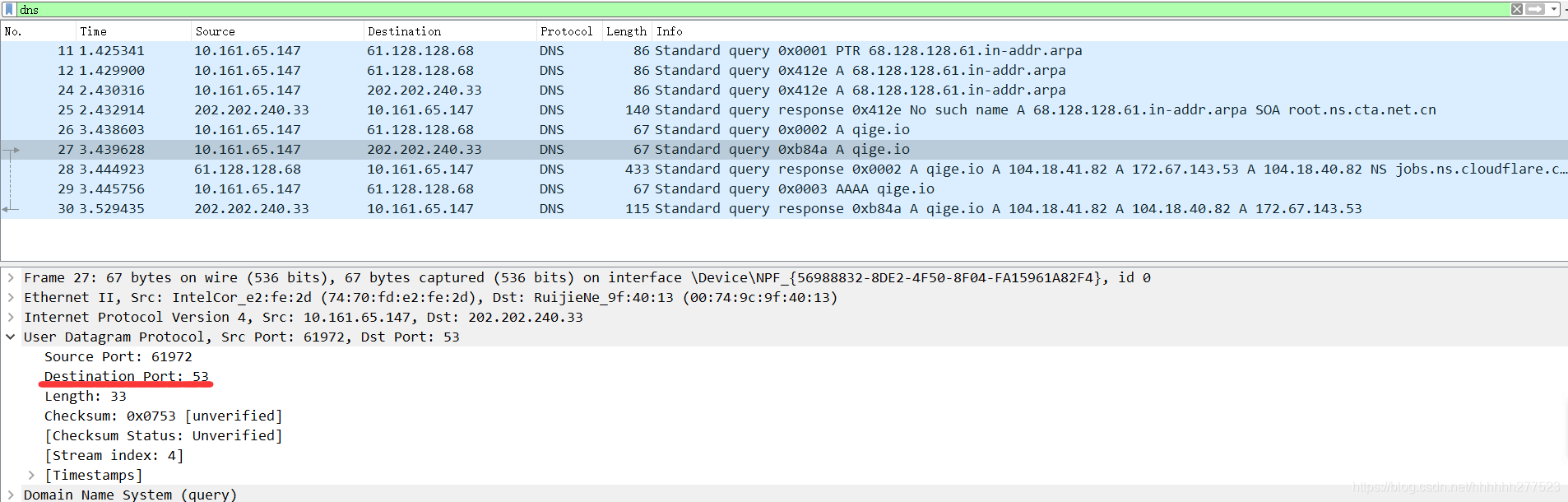

先使用 ipconfig /flushdns 命令清除缓存，再使用 nslookup qige.io 命令进行解析，同时用 Wireshark 任意抓包（可用 dns 过滤）。
可以看到当前计算机使用 UDP，向默认的 DNS 服务器的 53 号端口发出了查询请求，而 DNS 服务器的 53 号端口返回了结果。

实作二： 了解 HTTP 的请求和应答

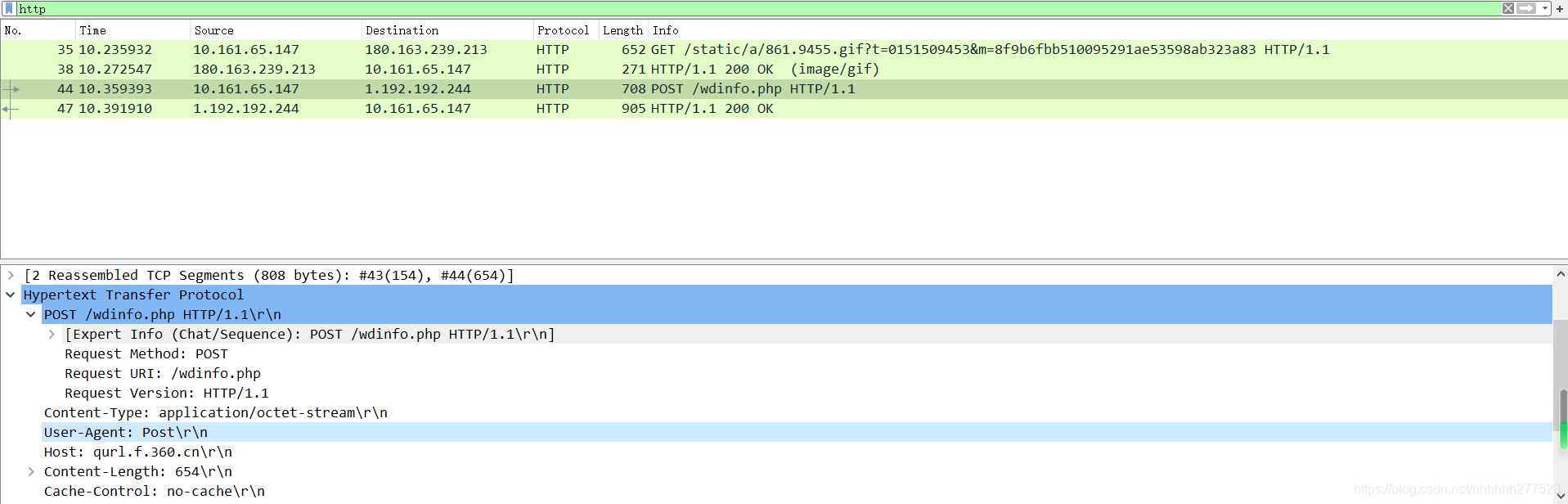

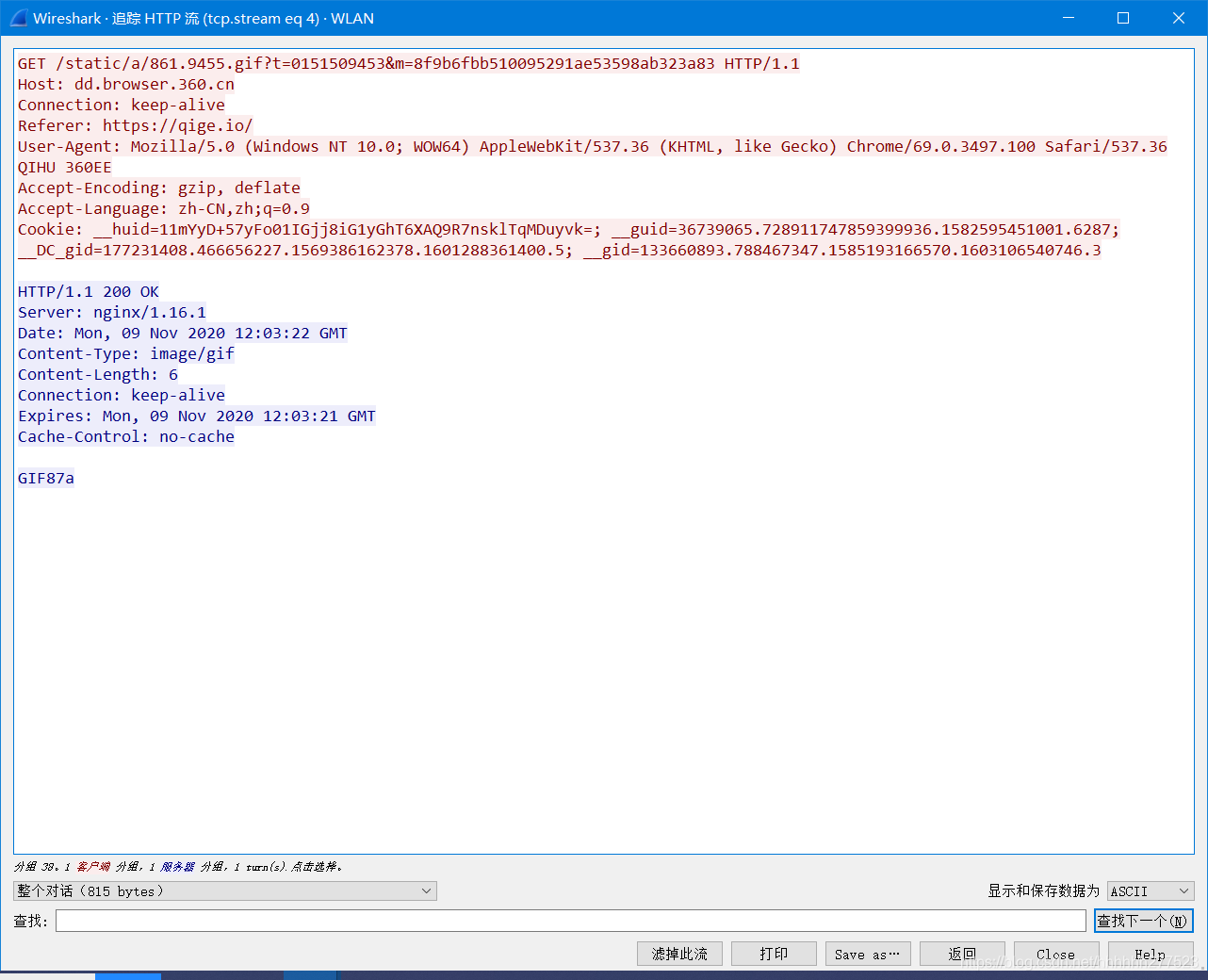

打开浏览器访问 qige.io 网站，用 Wireshark 抓包（可用http 过滤再加上 Follow TCP Stream），不要立即停止 Wireshark 捕获，待页面显示完毕后再多等一段时间以将释放连接的包捕获。


http状态码200表示正常成功返回。
http状态码 304 说明自从上次请求后，请求的网页未修改过。 服务器返回此响应时，不会返回网页内容。
