AutoCAD Civil 3D-路线-断链的处理

因施工期内根据现场情况发生设计变更导致的线路改线,使得线路比原设计线路长短发生变化,通常是比原线路变长。对于线路断链处理,在Civil 3D里只需在线路特性里设置断链点及其前后桩号就可以了。

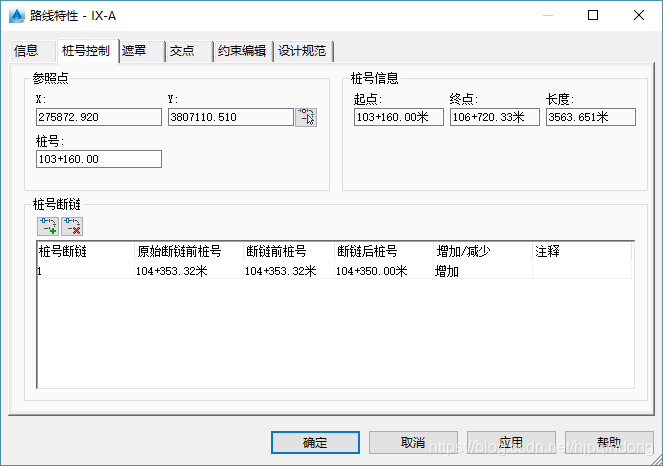

设置断链点及前后桩号

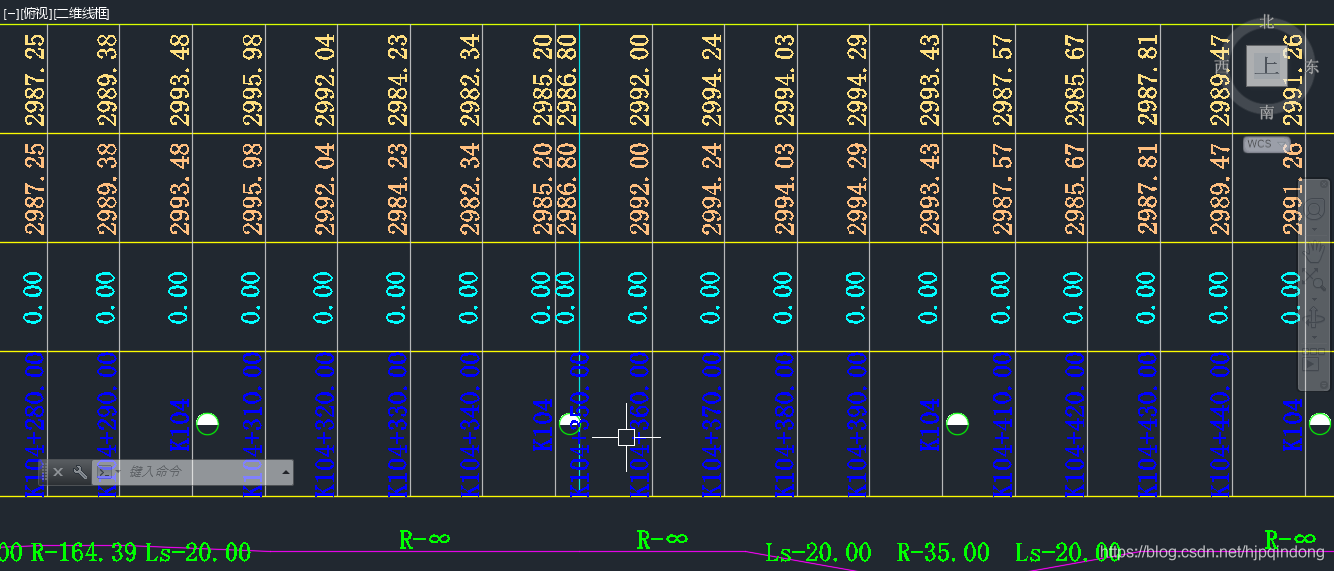

增加断链点后,纵断面图上会如下标记:

纵断面图上的断链点

以上线路中的链断为:K104+353.32=K104+350.00,重复段3.32米。在创建布局纵断面时若折点在上面重复段时C3D会出现询问对话框,此时需手动指定文件中的桩号是断链前桩号还是断链后桩号,如下图:

103160.00 2966.11
103800.00 2930.00
104100.00 2935.00
104350.00 3100.00
104351.23 2950.00
104353.32 2980.00
106700.00 2950.00



注意以上文件中有个桩号为K104+353.32,该桩号是显示的断链点桩号,本应也出现提示确认,但因精度显示原因,真实的断链点桩号是K104+353.317,故自动判断为该点为断链后桩号。
