场景描述

app应用会使用悬浮窗/悬浮球的方式来给用户展示一些应用重要&便捷功能的入口，类似android和iOS应用中常见的应用内可拖拽的悬浮球和小窗口视频悬浮窗，点击悬浮窗修改悬浮窗样式和响应事件跳转页面，在跳转页面后依然可以显示在屏幕中上个页面拖拽后的固定位置等。

应用经常会遇到如下的业务诉求：

场景一：通过事件添加和移除悬浮窗，悬浮窗样式可定制（暂定两种，无白边圆球形和小视频播放窗口类型），可代码修改位置和布局。
场景二：创建悬浮窗后，主窗口的系统侧滑返回事件可正常使用。
场景三：可响应正常点击事件，可通过触发拖动使悬浮窗的移动，根据最后手势停留位置，做动画靠屏幕左或靠右显示，跳转和返回上级页面后悬浮窗依然存在，且相对手机屏幕位置不变。
场景四：悬浮窗内组件事件触发主窗口的页面跳转（Router和Navigation两种都要有）。
场景五：悬浮窗的窗口大小自适应组件，子窗口中页面设置了宽高，需要让子窗口自适应页面组件大小。
场景六：支持控制悬浮窗隐藏和销毁。
场景七：视频类应用主动调用画中画完成后台播放，以及返回桌面时自动启动画中画。

方案描述

场景一：

通过事件添加和移除悬浮窗，悬浮窗样式可定制（暂定两种，无白边圆球形和小视频播放窗口类型），可代码修改位置和布局。

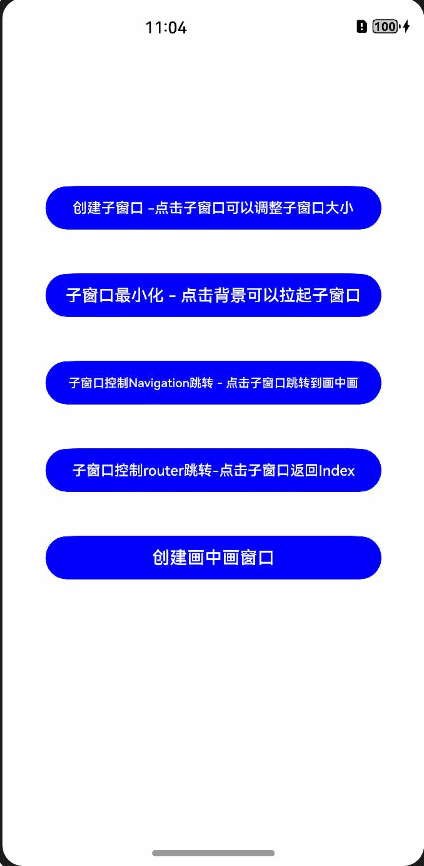

效果图

方案

通过子窗口创建windowStage.createSubWindow('mySubWindow')，和windowClass.setWindowLayoutFullScreen去除白边。

核心代码

在EntryAbility中获取WindowStage。

onWindowStageCreate(windowStage: window.WindowStage): void {
  // Main window is created, set main page for this ability
  hilog.info(0x0000, 'testTag', '%{public}s', 'Ability onWindowStageCreate');

  windowStage.loadContent('pages/Page', (err, data) => {
  if (err.code) {
  hilog.error(0x0000, 'testTag', 'Failed to load the content. Cause: %{public}s', JSON.stringify(err) ?? '');
  return;
}
// 保存窗口管理器
AppStorage.setOrCreate("windowStage", windowStage);
hilog.info(0x0000, 'testTag', 'Succeeded in loading the content. Data: %{public}s', JSON.stringify(data) ?? '');
});
}

创建子窗口，子窗口样式由子窗口加载的页面组件样式决定。

this.windowStage.createSubWindow("mySubWindow", (err, windowClass) => {
  if (err.code > 0) {
    console.error("failed to create subWindow Cause:" + err.message)
    return;
  }
  try {
    // 设置子窗口加载页
    windowClass.setUIContent("pages/MySubWindow", () => {
      windowClass.setWindowBackgroundColor("#00000000")
    });
    // 设置子窗口左上角坐标
    windowClass.moveWindowTo(0, 200)
    // 设置子窗口大小
    windowClass.resize(vp2px(75), vp2px(75))
    // 展示子窗口
    windowClass.showWindow();
    // 设置子窗口全屏化布局不避让安全区
    windowClass.setWindowLayoutFullScreen(true);
  } catch (err) {
    console.error("failed to create subWindow Cause:" + err)
  }
})

场景二：

创建悬浮窗后，主窗口的系统侧滑返回事件可正常使用。

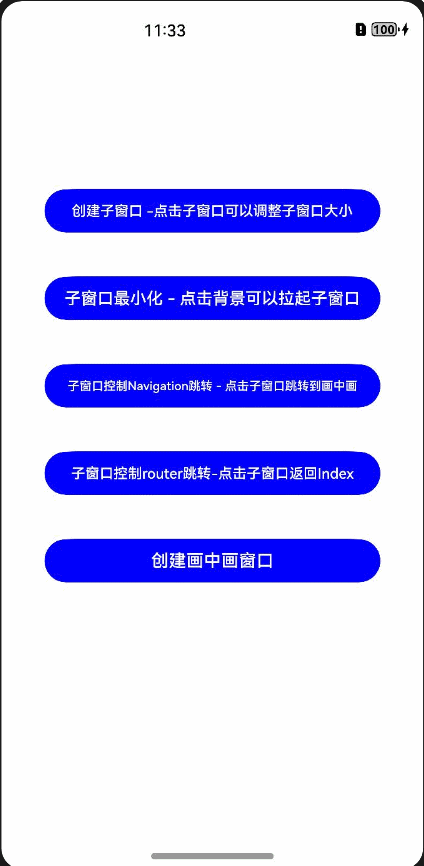

效果图

方案

通过window.shiftAppWindowFocus转移窗口焦点实现创建子窗口后，主窗口依然可以响应事件。

核心代码

在子窗口中将焦点转移到主窗口。

onPageShow(): void {
  setTimeout(() => {
  // 获取子窗口ID
  let subWindowID: number = window.findWindow("mySubWindow").getWindowProperties().id
  // 获取主窗口ID
  let mainWindowID: number = this.windowStage.getMainWindowSync().getWindowProperties().id
  // 将焦点从子窗口转移到主窗口
  window.shiftAppWindowFocus(subWindowID, mainWindowID)
}, 500)
}

场景三：

可响应正常点击事件，可通过拖动触发悬浮窗的拖拽移动，根据最后手势停留位置，做动画靠屏幕左或靠右显示，跳转和返回上级页面后悬浮窗依然存在，且相对手机屏幕位置不变。

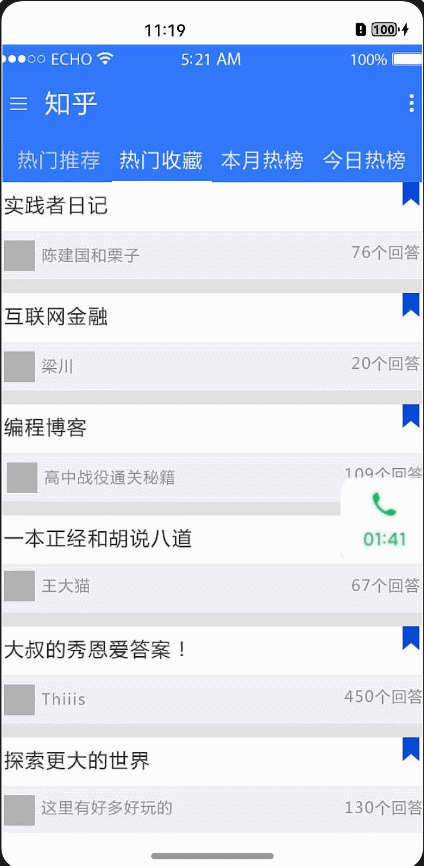

效果图

方案

通过设置手势顺序模式识别PanGesture，实现拖拽悬浮窗。

核心代码

创建Position。

interface Position {
  x: number,
  y: number
}

设置拖拽选项。

private panOption: PanGestureOptions = new PanGestureOptions({ direction: PanDirection.All });

通过在子窗口父组件绑定拖拽动作完成悬浮窗坐标移动。

.gesture(
  // 声明该组合手势的类型为Sequence类型
  PanGesture(this.panOption)
    .onActionStart((event: GestureEvent) => {
      console.info('Pan start');
    })// 发生拖拽时，获取到触摸点的位置，并将位置信息传递给windowPosition
    .onActionUpdate((event: GestureEvent) => {
      this.windowPosition.x += event.offsetX;
      this.windowPosition.y += event.offsetY;

      this.subWindow.moveWindowTo(this.windowPosition.x, this.windowPosition.y)
    })
    .onActionEnd((event: GestureEvent) => {
      // 贴边判断
      if (event.offsetX > 0) {
        this.windowPosition.x = display.getDefaultDisplaySync().width - this.subWindow.getWindowProperties()
          .windowRect
          .width;
      } else if (event.offsetX < 0) {
        this.windowPosition.x = 0;
      }
      this.subWindow.moveWindowTo(this.windowPosition.x, this.windowPosition.y)
      console.info('Pan end');
    })
)

场景四：

悬浮窗内组件事件触发主窗口的页面跳转（Router和Navigation两种都要有）。

效果图

方案

通过获取窗口上下文，实现在悬浮窗点击后，实现主窗口Router跳转。

通过配置NavPathStack全局变量，实现主窗口navigation跳转。

核心代码

通过windowStage获取主窗口的Router，实现主窗口的Router跳转。

.onClick((event: ClickEvent) => {
  this.windowStage.getMainWindowSync()
    .getUIContext()
    .getRouter()
    .back()
})

通过AppStorage获取NavPathStack，实现主窗口navigation跳转。

.onClick((event: ClickEvent) => {
  let navPath = AppStorage.get("pageInfos") as NavPathStack;
  navPath.pushPath({ name: 'pageOne' })
})

场景五：

悬浮窗的窗口大小自适应组件，子窗口中页面设置了宽高，需要让子窗口自适应页面组件大小。

效果图

方案

通过监听通用事件ComponentObserver，设置window的resize调整窗口大小。

核心代码

查找子窗口。

@State subWindow: window.Window = window.findWindow("mySubWindow");

注册监听事件。

//监听id为COMPONENT_ID的组件回调事件listener: inspector.ComponentObserver = inspector.createComponentObserver('COMPONENT_ID');

通过onClick()事件，实现对组件变化的监听。

if (this.flag) {
  Image($r("app.media.voice2"))
    .id("COMPONENT_ID")
    .borderRadius(5)
    .width(75)
    .height(75)
    .onClick(() => {
      // 设置图标切换标识
      this.flag = !this.flag
      this.listener.on('layout', () => {
        // 监听布局变更后调整子窗大小
        this.subWindow.resize(componentUtils.getRectangleById("COMPONENT_ID").size.width,
          componentUtils.getRectangleById("COMPONENT_ID").size.height)
      })
    })
} else {
  Image($r("app.media.voice"))
    .id("COMPONENT_ID")
    .borderRadius(50)
    .width(100)
    .height(100)
    .onClick(() => {
      this.flag = !this.flag
      this.listener.on('layout', () => {
        this.subWindow.resize(componentUtils.getRectangleById("COMPONENT_ID").size.width,
          componentUtils.getRectangleById("COMPONENT_ID").size.height)
      })
    })

场景六：

支持控制悬浮窗隐藏和销毁。

效果图

方案

通过设置窗口windowClass.minimize和windowClass.destroyWindow，实现悬浮窗的隐藏和销毁。

核心代码

通过调用minimize，实现子窗口最小化。

.onClick((event: ClickEvent) => {
  this.subWindow.minimize()
})

通过实现destroyWindow，实现子窗口的资源销毁。

// 通过查找子窗口名称对子窗口进行销毁
window.findWindow("mySubWindow").destroyWindow()

场景七：

视频类应用主动调用画中画完成后台播放，以及返回桌面时自动启动画中画。

效果图

方案

1.通过pipController.startPiP()完成主动调用画中画功能。
2.通过pipController.setAutoStartEnabled(true)在返回桌面时完成全局画中画播放。

核心代码

创建XComponent组件。

XComponent({ id: 'pipDemo', type: 'surface', controller: this.mXComponentController })
  .onLoad(() => {
    this.surfaceId = this.mXComponentController.getXComponentSurfaceId();
    // 需要设置AVPlayer的surfaceId为XComponentController的surfaceId
    this.player = new AVPlayerDemo(this.surfaceId);
    this.player.avPlayerFdSrcDemo();
  })
  .onDestroy(() => {
    console.info(`[${TAG}] XComponent onDestroy`);
  })
  .size({ width: '100%', height: '800px' })

创建pipWindowController和startPip方法。

startPip() {
  if (!pipWindow.isPiPEnabled()) {
    console.error(`picture in picture disabled for current OS`);
    return;
  }
  let config: pipWindow.PiPConfiguration = {
    context: getContext(this),
    componentController: this.mXComponentController,
    // 当前page导航id
    navigationId: this.navId,
    // 对于视频通话、视频会议等场景，需要设置相应的模板类型
    templateType: pipWindow.PiPTemplateType.VIDEO_PLAY,
    // 可选，创建画中画控制器时系统可通过XComponent组件大小设置画中画窗口比例
    contentWidth: 800,
    // 可选，创建画中画控制器时系统可通过XComponent组件大小设置画中画窗口比例
    contentHeight: 600,
  };
  // 步骤1：创建画中画控制器，通过create接口创建画中画控制器实例
  let promise: Promise<pipWindow.PiPController> = pipWindow.create(config);
  promise.then((controller: pipWindow.PiPController) => {
    this.pipController = controller;
    // 步骤1：初始化画中画控制器
    this.initPipController();
    // 步骤2：通过startPiP接口启动画中画
    this.pipController.startPiP().then(() => {
      console.info(`Succeeded in starting pip.`);
    }).catch((err: BusinessError) => {
      console.error(`Failed to start pip. Cause:${err.code}, message:${err.message}`);
    });
  }).catch((err: BusinessError) => {
    console.error(`Failed to create pip controller. Cause:${err.code}, message:${err.message}`);
  });
}
初始化pipWindowController。
initPipController() {
  if (!this.pipController) {
    return;
  }
  // 通过setAutoStartEnabled接口设置是否需要在应用返回桌面时自动启动画中画，注册stateChange和controlPanelActionEvent回调
  this.pipController.setAutoStartEnabled(true/*or true if necessary*/); // 默认为false
  this.pipController.on('stateChange', (state: pipWindow.PiPState, reason: string) => {
    this.onStateChange(state, reason);
  });
  this.pipController.on('controlPanelActionEvent', (event: pipWindow.PiPActionEventType) => {
    this.onActionEvent(event);
  });
}

完成画中画播放使用stopPip方法停止。

stopPip() {
  if (this.pipController) {
    let promise: Promise<void> = this.pipController.stopPiP();
    promise.then(() => {
      console.info(`Succeeded in stopping pip.`);
      this.pipController?.off('stateChange'); // 如果已注册stateChange回调，停止画中画时取消注册该回调
      this.pipController?.off('controlPanelActionEvent'); // 如果已注册controlPanelActionEvent回调，停止画中画时取消注册该回调
    }).catch((err: BusinessError) => {
      console.error(`Failed to stop pip. Cause:${err.code}, message:${err.message}`);
    });
  }
}

其他常见问题

Q：windowStage怎么获取？
A：WindowStage需要在EntryAbility中的onWindowStageCreate中用AppStorage.setOrCreate()获取。

Q：子窗口可以用于应用外么？
A：子窗口只能在应用内使用。

Q：子窗口的默认大小是多大？
A：子窗口默认不设置大小的话是除安全区外的屏幕区域。

Q：UIExtension可以用子窗口么？
A：UIExtension不是窗口对象，没有办法调用窗口接口。

Q：Har和Hsp中可以使用子窗口么？
A：只要能获取到windowStage就能创建并使用子窗口。
