基于Wireshark的DNS数据包分析5-3

3.2 Question段的格式

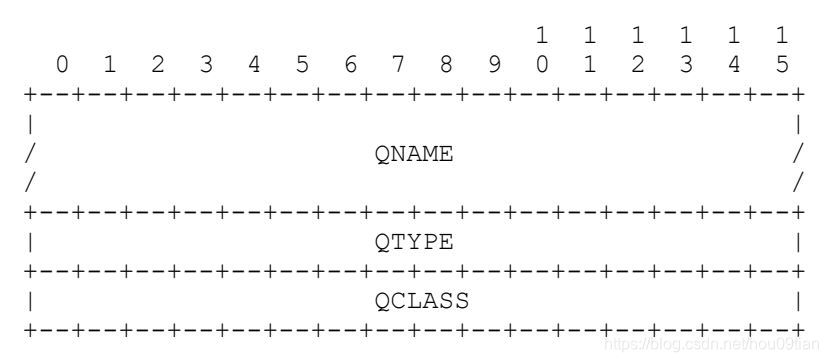

Question段包含的是查询的“问题”，其格式如图5所示。

图5 Question段格式

3.2.1 QNAME

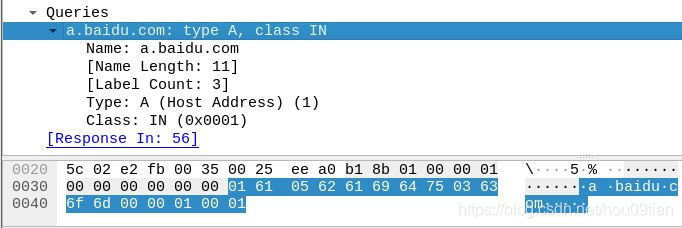

QNAME中包含了一些列的标签，每个标签由两个十六进制的数（1个字节）和要查询的子域组成，如图6所示，其中的Queries就是Question段。

图6 Question段数据

本次要查询的子域名是“a.baidu.com”的A记录，因此，在QNAME中将要查询的子域名分为三个部分“a”、“baidu”和“com”。从图6下部的数据中可以看到，首先是表示该第一个子域名长度的1个字节，其值是0x01，之后是表示该子域名“a”；之后是第二个子域名的长度0x05，之后是该子域名“baidu”；接下来是第三个子域名的长度0x03，之后是该子域名“com”，最后是表示结束的0x00。

3.2.2 QTYPE

QTYPE的长度是2个字节，表示查询的类型，如图6所示，此时的QTYPE的值是0x0001，表示查询指定子域名的A记录。

相关链接4 A记录即为子域名对应的IPv4地址。

3.2.3 QCLASS

QCLASS的长度是2个字节，表示要查询的类，如图6所示，此时的QCLASS的值是0x0001，表示该类为互联网地址。

4 应答数据包结构

从“3 查询数据包结构”中可以看到，DNS查询数据包中只包含了图1中的前两部分，即“Header”和“Question”。而从DNS返回给主机的应答数据中，则包含了图1中的五个部分，如图7所示。

图7 应答数据包

4.1 Header部分

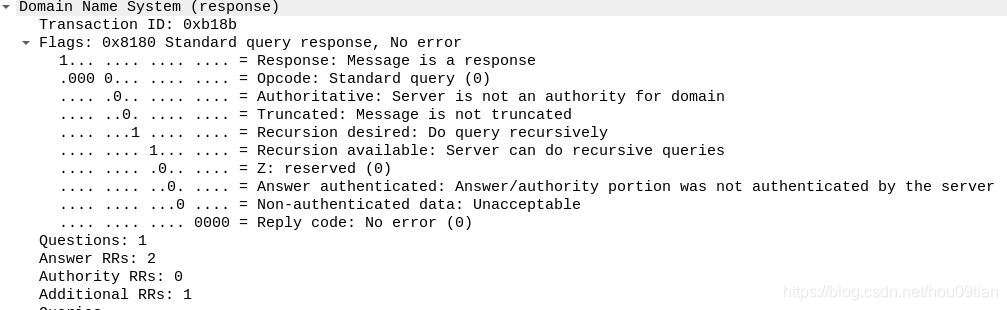

应答数据包中的Header含义与“3.1 Header部分”中提到的查询数据包中的Header含义相同。从图6中可以看到，其ID值与图3中的查询数据包的ID相同。在ID之后的Flags中可以可以看到，QR位的值是1，表示应答包；AA位是0，表示该应答不是来自权威服务器；RA为的值是1，表示服务器支持递归查询；其他标志位与查询数据相同。QDCOUNT（Question）段的值是1，说明有1个查询；ANCOUNT（Answer RRs）段的值是2，说明有2个应答数据；NSCOUNT（Authority RRs）段的值是0，表示没有授权资源；ARCOUNT（Additional RRs）段的值是1，说明有1个附加资源。

4.2 QDCOUNT（Queries）段

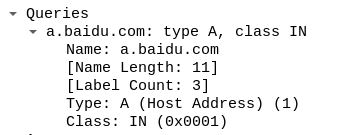

QDCOUNT段如图8所示，表示查询的子域名，与图6相同。

图8QDCOUNT段
