Android Studio的xml文件中shape标签的用法4-2

2.3 stroke

stroke标签用来指定视图的描边属性，可以指定用直线或者虚线进行描边。

2.3.1 使用直线描边

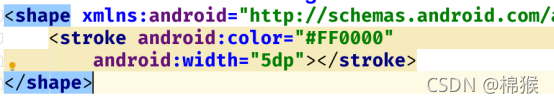

使用color和width属性指定直线的外观，如图6所示。

图6 使用直线描边

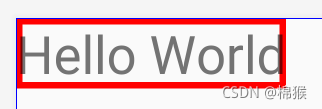

其中，android:color属性指定了描边直线的颜色，android:width属性指定了描边直线的宽度，即粗细程度。以上属性的效果如图7所示。

图7 直线描边效果

2.3.2 使用虚线描边

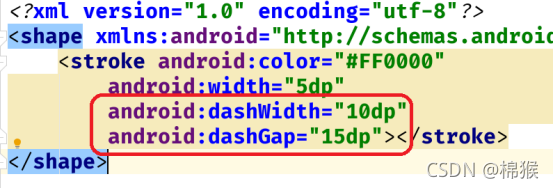

使用虚线描边时，除了“2.3.1 使用直线描边”中提到的两个属性之外，还需要指定dashWidth和dashGap两个属性，如图8所示。

图8 使用虚线描边

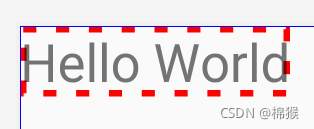

 其中，android:dashWidth指定了虚线中每一个格的宽度；android:dashGap指定了虚线中相邻格的距离。以上属性的效果如图9所示。

图9 虚线描边效果

 2.4 size子标签

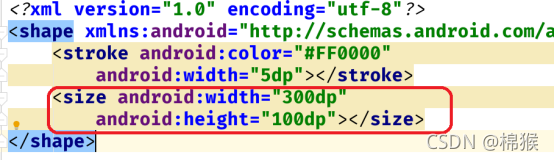

size子标签用于设置视图的高度和宽度，如图10所示。

图10 使用size子标签

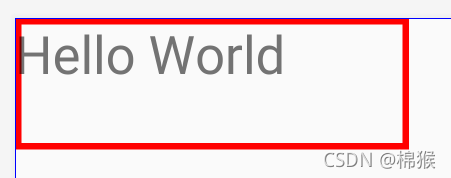

其中，android:width指定了视图的宽度，android:height指定了视图的高度。其效果如图11所示。

图11 size效果

 从图11中可以看出，虽然TextView的宽度和高度在布局文件中设置为“wrap_content”，但是此时该视图的宽度和高度是在shape文件中size子标签指定的数值。

2.5 padding子标签

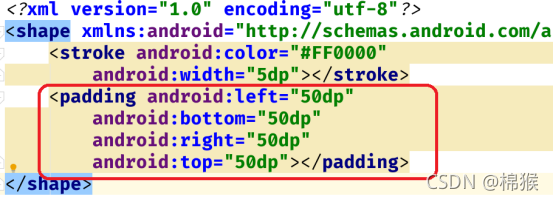

 padding子标签用于定于视图内部元素距离视图边框的距离，如图12所示。

图12 使用padding子标签

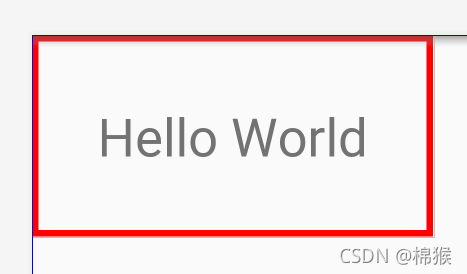

 其中，left、right、top和bottom分别表示内部元素距离视图左、右、上和下边框的距离，其效果如图13所示。

图13 padding子标签效果

 2.6 gradient子标签

gradient子标签用于指定shape的渐变色，如图14所示。

图14 使用gradient子标签

 其中，android:startColor表示渐变色的起始颜色；android：endColor表示渐变色的结束颜色；android:angle表示渐变色变化的方向，0表示从左向右变化，90表示从上向下变化，180表示从右向做变化，270表示从下向上变化。其效果如图15所示。

图15 gradient子标签效果
