Android Canvas drawText实现中文垂直居中

转自：http://blog.csdn.net/hursing/article/details/18703599

目标：

把中文字符绘制到目标矩形的居中位置。

问题：

Android的Canvas绘图，drawText里的origin是以baseline为基准的，直接以目标矩形的bottom传进drawText，字符位置会偏下。这样写代码：

[java]  view plain  copy

1. @Override
2. public void onDraw (Canvas canvas) {
3.     Rect targetRect = new Rect(50, 50, 1000, 200);
4.     Paint paint = new Paint(Paint.ANTI_ALIAS_FLAG);
5.     paint.setStrokeWidth(3);
6.     paint.setTextSize(80);
7.     String testString = "测试：ijkJQKA:1234";
8.     paint.setColor(Color.CYAN);
9.     canvas.drawRect(targetRect, paint);
10.     paint.setColor(Color.RED);
11.     canvas.drawText(testString, targetRect.left, targetRect.bottom, paint);
12. }

会得到难看的结果：

找方案：

首先自己动手做实验，自己定一个baseline，然后把文字画上去，再画上FontMetrics的几条线。FontMetrics里是字体图样的信息，有float型和int型的版本，都可以从Paint中获取。它的每个成员数值都是以baseline为基准计算的，所以负值表示在baseline之上。实验代码：

[java]  view plain  copy

1. @Override
2. public void onDraw (Canvas canvas) {
3.     Paint paint = new Paint(Paint.ANTI_ALIAS_FLAG);
4.     paint.setStrokeWidth(3);
5.     paint.setTextSize(80);
6.     FontMetricsInt fmi = paint.getFontMetricsInt();
7.     String testString = "测试：ijkJQKA:1234";
8.     Rect bounds1 = new Rect();
9.     paint.getTextBounds("测", 0, 1, bounds1);
10.     Rect bounds2 = new Rect();
11.     paint.getTextBounds("测试：ijk", 0, 6, bounds2);
12.     // 随意设一个位置作为baseline
13.     int x = 200;
14.     int y = 400;
15.     // 把testString画在baseline上
16.     canvas.drawText(testString, x, y, paint);
17.     // bounds1
18.     paint.setStyle(Style.STROKE);  // 画空心矩形
19.     canvas.save();
20.     canvas.translate(x, y);  // 注意这里有translate。getTextBounds得到的矩形也是以baseline为基准的
21.     paint.setColor(Color.GREEN);
22.     canvas.drawRect(bounds1, paint);
23.     canvas.restore();
24.     // bounds2
25.     canvas.save();
26.     paint.setColor(Color.MAGENTA);
27.     canvas.translate(x, y);
28.     canvas.drawRect(bounds2, paint);
29.     canvas.restore();
30.     // baseline
31.     paint.setColor(Color.RED);
32.     canvas.drawLine(x, y, 1024, y, paint);
33.     // ascent
34.     paint.setColor(Color.YELLOW);
35.     canvas.drawLine(x, y+fmi.ascent, 1024, y+fmi.ascent, paint);
36.     // descent
37.     paint.setColor(Color.BLUE);
38.     canvas.drawLine(x, y+fmi.descent, 1024, y+fmi.descent, paint);
39.     // top
40.     paint.setColor(Color.DKGRAY);
41.     canvas.drawLine(x, y+fmi.top, 1024, y+fmi.top, paint);
42.     // bottom
43.     paint.setColor(Color.GREEN);
44.     canvas.drawLine(x, y+fmi.bottom, 1024, y+fmi.bottom, paint);
45. }

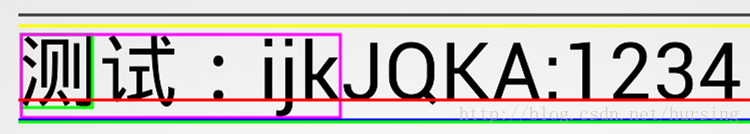

获得结果：

红线是baseline，最上面的灰线是FontMetrics.top，最下面的绿线是FontMetrics.bottom。（绿色的bottom和蓝色的descent非常接近）

从图中可知，字符本身是在灰线和绿线之间居中的，知道这个就好办了。网上说的使用paint.getTextBounds的方法都不靠谱，可以看到对一个“测”字和6个字得到的bounds是不同的，图中的矩形能很好地表示这个函数得到的是字符的边界，而不是字体的边界。

FontMetrics.top的数值是个负数，其绝对值就是字体绘制边界到baseline的距离。
所以如果是把文字画在 FontMetrics高度的矩形中， drawText就应该传入 -FontMetrics.top。
要画在targetRect的居中位置，baseline的计算公式就是：
targetRect.centerY() - (FontMetrics.bottom - FontMetrics.top) / 2 - FontMetrics.top
优化后即：

(targetRect.bottom + targetRect.top - fontMetrics.bottom - fontMetrics.top) / 2

解决：

所以最开始的代码应该改成（顺便加入水平居中）：

[java]  view plain  copy

1. @Override
2. public void onDraw (Canvas canvas) {
3.     Rect targetRect = new Rect(50, 50, 1000, 200);
4.     Paint paint = new Paint(Paint.ANTI_ALIAS_FLAG);
5.     paint.setStrokeWidth(3);
6.     paint.setTextSize(80);
7.     String testString = "测试：ijkJQKA:1234";
8.     paint.setColor(Color.CYAN);
9.     canvas.drawRect(targetRect, paint);
10.     paint.setColor(Color.RED);
11.     FontMetricsInt fontMetrics = paint.getFontMetricsInt();
12.         // 转载请注明出处：http://blog.csdn.net/hursing
13.     int baseline = (targetRect.bottom + targetRect.top - fontMetrics.bottom - fontMetrics.top) / 2;
14.     // 下面这行是实现水平居中，drawText对应改为传入targetRect.centerX()
15.     paint.setTextAlign(Paint.Align.CENTER);
16.     canvas.drawText(testString, targetRect.centerX(), baseline, paint);
17. }

效果（点击查看大图）：

还可以去看看android sdk源码，

$android4.2/frameworks/base/corej/ava/android/text/BoringLayout.java是TextView画文字的算法
