Orcad黄色属性和白色属性不一致，如何处理

原创 于 2024-07-12 18:14:36 发布 · 1.2k 阅读 · 9 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件工程

Orcad每个part都有两个属性，经常两个属性不一致，经过测试过特别说明下：

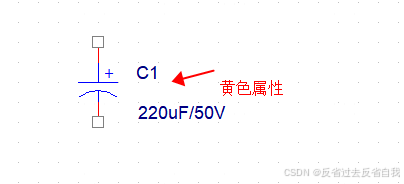

一、原理图中显示的是黄色属性

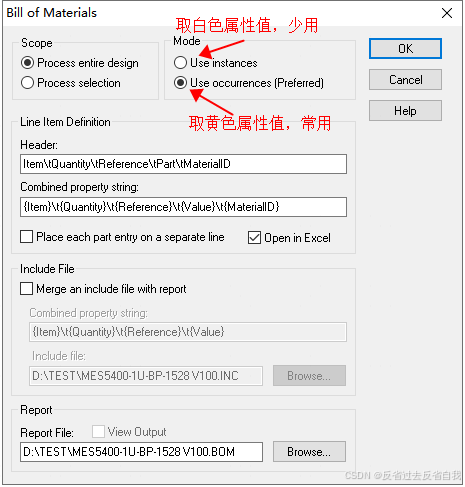

二、Bom工具，一般选用黄色属性值

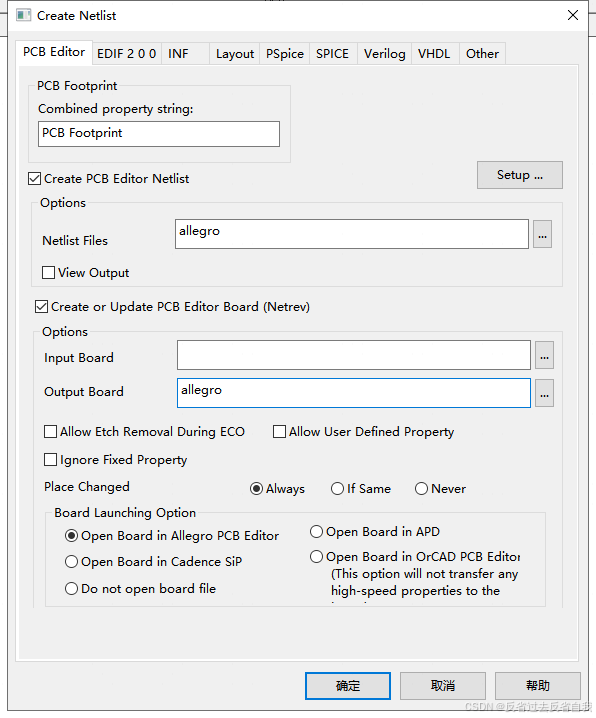

三、生成网表，默认取黄色属性

四、白色属性和黄色属性不一致怎么办？建议位号同步成黄色值，因为网表的位号是黄色值。

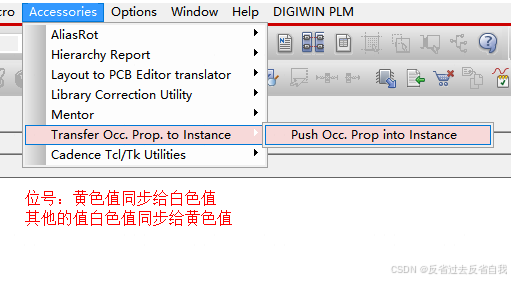

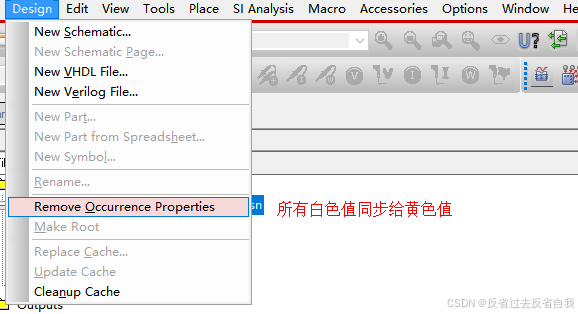

建议位号同步成黄色值，因为网表的位号是黄色值，如下图操作：
