qt超强绘图控件qwt - 安装及配置

qwt是一个基于LGPL版权协议的开源项目， 可生成各种统计图。它为具有技术专业背景的程序提供GUI组件和一组实用类，其目标是以基于2D方式的窗体部件来显示数据， 数据源以数值，数组或一组浮点数等方式提供， 输出方式可以是Curves（曲线），Slider（滚动条），Dials（圆盘），Compasses（仪表盘）等等，目前已经应用到许多工业领域，同时qwt也致力于3d的开发。但许多时候，qwt的安装配置难到了许多人，我曾经也在这里原地踏步很久，为了给大家开发方便，把我的安装经验分享给大家，避免少走点弯路。

1.前言

qwt有多强大，可以看看官网的截图：

曲线类截图：http://qwt.sourceforge.net/curvescreenshots.html

散点图：http://qwt.sourceforge.net/scatterscreenshots.html

频谱及外形轮廓图:http://qwt.sourceforge.net/spectrogramscreenshots.html

工业控件类:http://qwt.sourceforge.net/controlscreenshots.html

其功能远不止展示的这些，还包括移动图线上的点修改图线，在画布上任意作图，另外，qwt控件最大的优点是它的灵活性，但这个灵活性也导致它偶尔会很麻烦

2.下载最新的qwt

如果你是使用qt5，那么需要最新版本的qwt控件，下载地址：http://sourceforge.net/projects/qwt/files/qwt/

windows下编程下载zip，ubuntu下载bz2的

还有个pdf说明文档，下不下都无所谓，因为安装包里面已经有文档了

下面说说安装的问题

3.安装

把下载的文件解压缩放到一个固定目录里

我在qt安装目录下面新建文件夹qtctrl，把所有第三方控件都放置在这里的

解压完的文件如下图所示

下面对它进行编译

3.1 编译控件

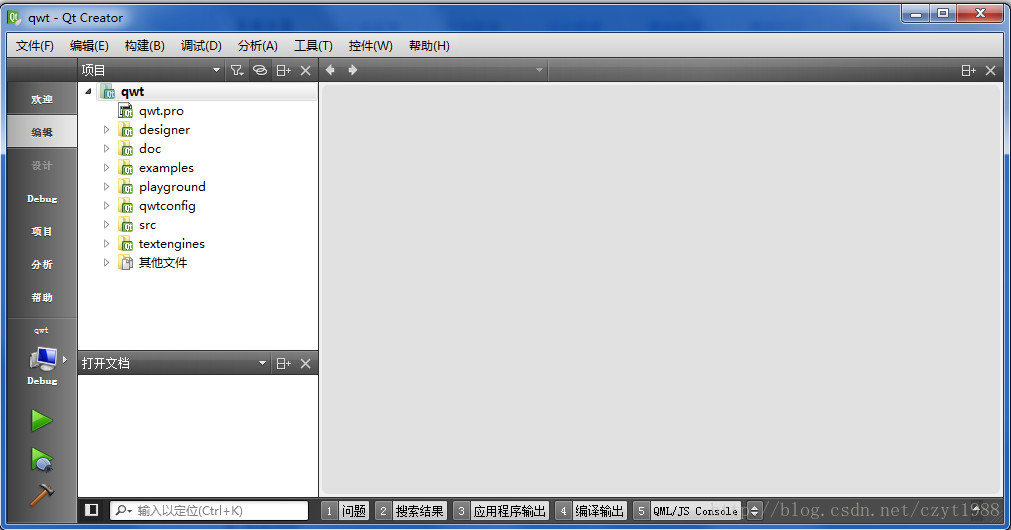

许多人在这里止步，在网上看到许多复杂的教程，又要写命令行又要设置啥啥啥的，其实很简单，直接双击qwt.pro这个文件，用qt Creator打开(建议用qt Creator打开)

点编译(先在debug下和release模式下编译都一样)，就开始编译了，你可以去上个厕所，喝杯茶，上上网

编译完会有个错误提示

这个正常，不用理他，只要编译输出那里没有错误提示就行

好了，这就ok了，复杂的编译过程就是点几个鼠标而已

编译完后会在原来的lib文件夹下生成dll和lib，同时会在目录外生成qt creator用的插件dll

我们用到的是qwt.dll,qwt.lib，qwtd.dll，qwtd.lib。前者对应release版本，后者对应debug版本，其他文件可以删除

在build-qwt-Desktop_Qt_5_1_1_MSVC201x_32bit-Release目录下的designer目录下的plugins目录下的designer目录下(@_@，囧rz)你会发现qwt_designer_plugin.dll和qwt_designer_plugin.lib

这些就是配置qwt的必要文件

3.2配置qwt

3.2.1 集成进Qt Designer

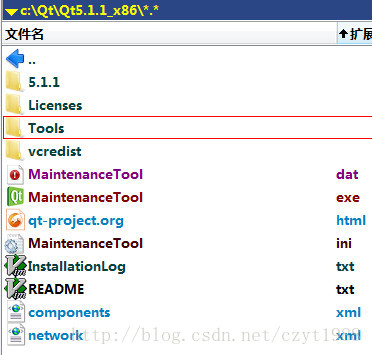

找到qt安装目录

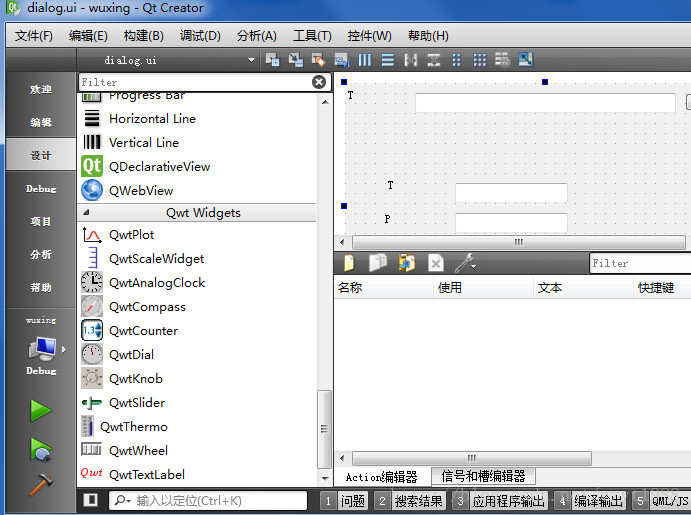

目录下的tools文件夹是qt creator的安装位置，里面就是QtCreator，找到QtCreator\bin\plugins\designer\文件夹下，把编译好的qwt_designer_plugin.dll放入。打开qtcreator，就能看的qwt控件了。

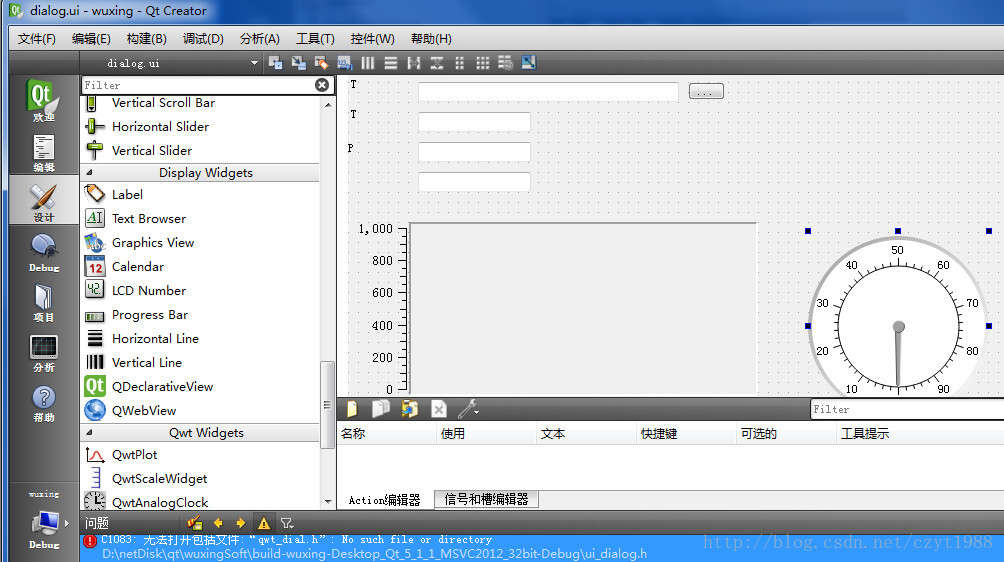

拖放几个控件试着运行，这时软件肯定是编译不过的

由于头文件dllqt creator都没有找到，所以肯定是编译不过的，现在又两种方法

3.2.2 集成Qt Creator

方法1：(建议使用)

需要用到qwt的项目，打开它的pro文件

加入如下语句：

其中根据每个人的文件位置不一样，只需要改动第一个语句就可以，就是定位到qwt的安装位置的语句

#qwt设置
QWT_ROOT = d:/Qt/qtctrl/qwt-6.1.0
include( $${QWT_ROOT}/qwtfunctions.pri )
INCLUDEPATH += $${QWT_ROOT}/src
DEPENDPATH  += $${QWT_ROOT}/src
%QWT_CONFIG  += QwtDll %如果需要使用继承时需要这句 -- 下面依次类推

contains(QWT_CONFIG, QwtFramework) {
    LIBS      += -F$${QWT_ROOT}/lib
}
else {

    LIBS      += -L$${QWT_ROOT}/lib
}
qwtAddLibrary(qwt)
contains(QWT_CONFIG, QwtOpenGL ) {

    QT += opengl
}
else {

    DEFINES += QWT_NO_OPENGL
}
contains(QWT_CONFIG, QwtSvg) {

    QT += svg
}
else {

    DEFINES += QWT_NO_SVG
}
win32 {
    contains(QWT_CONFIG, QwtDll) {
        DEFINES    += QT_DLL QWT_DLL
    }
}
#end qwt set

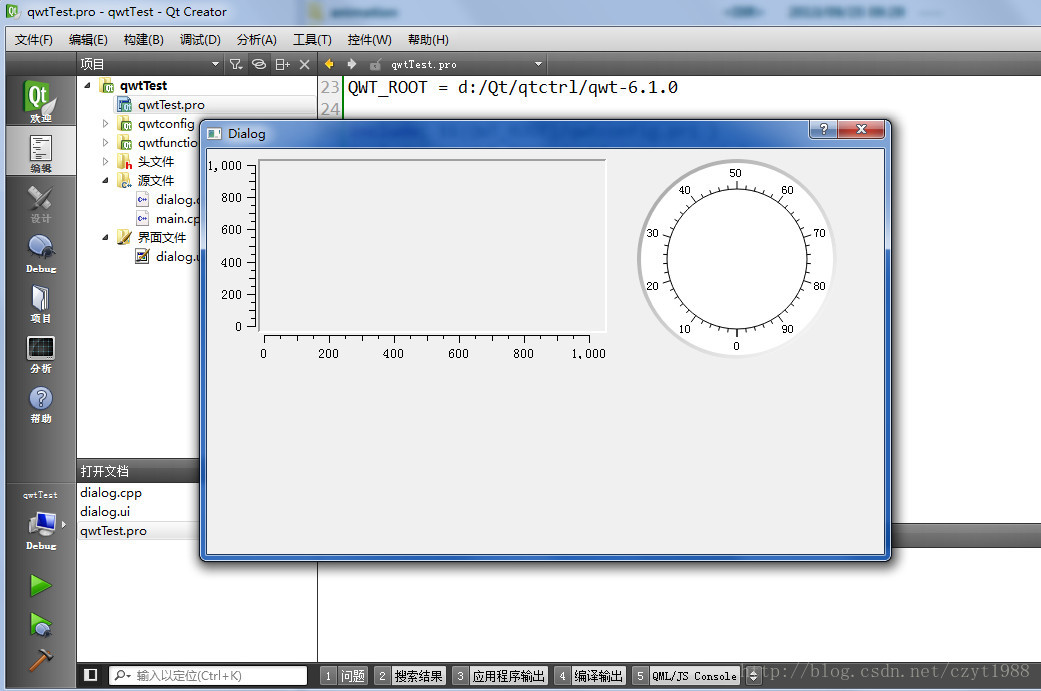

然后可以成功编译应用程序了

方法2：（非常不建议）

把lib文件放置qt sdk的lib文件夹下，dll文件放置在sdk的bin文件夹下

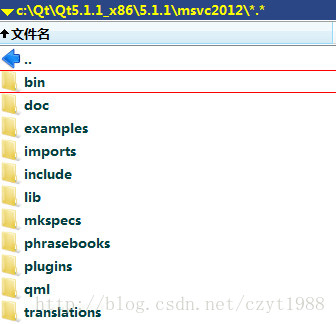

qt sdk目录根据版本不同不一样，我的是vs2012版的，在c:\Qt\Qt5.1.1\5.1.1\msvc2012\目录下其他的同理，2010的就在Qt\Qt5.1.1\5.1.1\msvc2010\

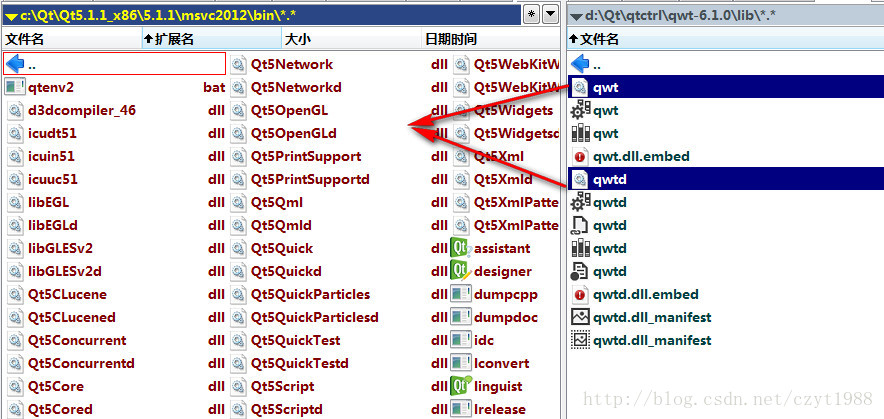

把qwt.dll和qwtd.dll复制到qt安装目录下的bin文件夹中

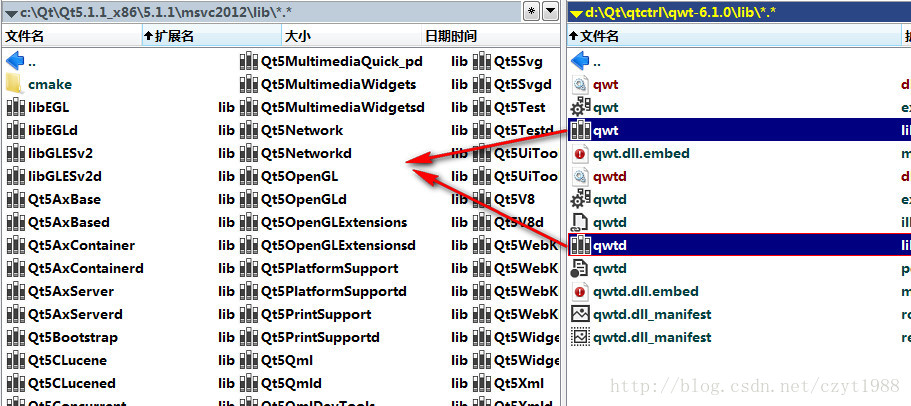

把qwt.lib和qwtd.lib文件复制到qt安装目录的lib文件夹下



把src文件夹下的头文件复制到qt安装文件夹下的include文件夹下（新建qwt文件夹）

这样就可以了，但是还是不能编译成功，因为需要设置一下pro文件

在pro文件下加入如下语句


#qwt设置
include(d:/Qt/qwt-6.1.0/qwtfunctions.pri)
DEFINES *= QWT_DLL
CONFIG += qwt
LIBS += -Ld:/Qt/Qt5.0.2/5.0.2/msvc2010/lib-lqwt
INCLUDEPATH += d:/Qt/qwt-6.1.0/src
DEPENDPATH += d:/Qt/qwt-6.1.0/src
qwtAddLibrary(qwt)
#end qwt

至此qwt的安装配置就完成了。

qwt文件夹下有说明文档和例子，通过他们都能掌握基本的操作，这里暂不细说了

注：

当你用qt creator编译发现连接出问题时，你可以试下点“构建”-“清理所以项目”，当这个也没有反应时，你可以手动把编译的那个文件夹（默认和项目同级类似于“build-qwt-Desktop_Qt_5_1_1_MSVC201x_32bit-Release”这样的样式）全部删除。之后再编译，如果还有连接问题就是你代码有问题了。
