本文是 Speeding up model with fusing batch normalization and convolution - LearnML.Today的翻译。conv+bn融合主要是在推理阶段进行加速，BN在推理时无需更新参数，且推理过程满足Conv的计算公式，能合二为一。好处是加快了推理，在量化任务中，也提高了精度（在高精度先乘，相比转换为低精度再乘，减小了精度损失）。YOLOv5中使用了该技术。

这是量化和推理优化模型中常用技术。

今天我们将试着理解如何使我们的模型在推理上更快一些。
大量的网络使用 BN 来提高网络的泛化能力。但是在推理阶段，Batch Normalization 被关闭，取代使用的是每个通道的均值 $\mu$ 和方差 $\sigma ^{2}$ 的近似值。最酷的是我们可以通过1x1卷积实现同样的行为。更好的是，我们可以把BN和前面的卷积合并。

Batch Normalization

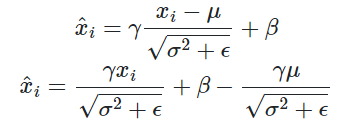

设 x 是我们要 normalize 的网络中的一个信号(激活)。给定一组这样的信号 $x_{1},x_{2},...,x_{n}$ 来自于在一个batch 中处理不同的样本，每一个都被normalized 如下:

$\mu$ 和 $\sigma ^{2}$ 是在一个 batch 上计算的均值和方差（mean and variance）， $\epsilon$ 是数值稳定性的一个小常数, $\gamma$ 是比例因子， $\beta$ 是转换因子。在训练期间， $\mu$ 和 $\sigma$ 对于每个 batch 都被重新计算：

参数 $\gamma$ 和 $\beta$ 和网络的其他参数一起从梯度下降慢慢地中学习。在测试期间，我们通常不会在图像的一个batch上运行网络。因此，前面提到公式中的 $\mu$ 和 $\sigma$ 不能使用。我们使用在训练中通过指数移动平均（ exponential moving average）计算它们的估计值。让我们标记它们的近似值为 $\hat{\mu}$ 和 $\hat{\sigma} ^{2}$ 。

目前，batch normalization 主要应用于卷积神经网络对图像的处理。在该设置中，输入特征图的每个通道都有均值和方差估计、比例和转换参数。我们将这些表示为：对于通道c： $\mu _{c}$ ， $\sigma _{c}^{2}$ , $\gamma _{c}$ 和 $\beta _{c}$

解决

实现冻结的Batch Normalization为一个1×1 Convolution

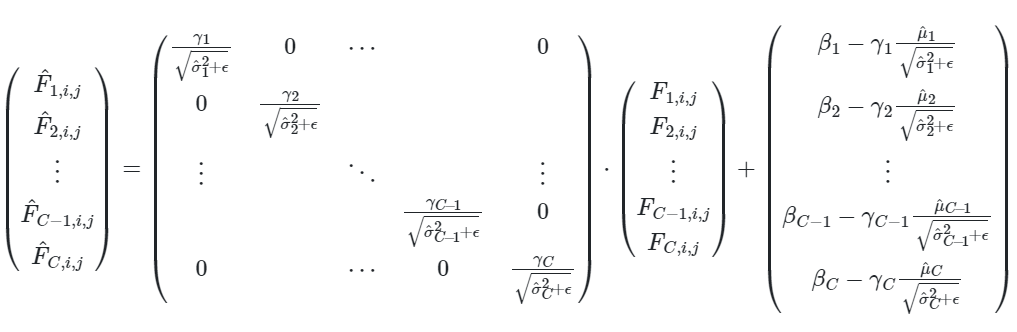

给定一个具有形状 $C\times H \times W$ 顺序的特征图F, 为了得到它的 normalized 版本 $\hat{F}$ 。使用上面的公式，我们需要计算每个空间位置 $i,j$ 的 $\hat{x}_{i}$ 。

我们清晰的看到：这是 $f(x)=W*x+b$ ，它可以实现为一个 1×1 Convolution。甚至，因为BN经常在卷积层后，我们可以把卷积和BN融合为一个。

使用一个卷积层融合batch normalization

设， $W_{BN}\in \mathbb{R}^{CxC}$ 和 $b_{BN}\in \mathbb{R}^{C}$ - 是BN的参数

$W_{conv}\in \mathbb{R}^{C\times (C_{prev}k^{2})}$ 和 $b_{conv}\in \mathbb{R}^{C}$ - 是在BN前面的卷积层的参数

$F_{prev}$ - 卷积层的输入

$C_{prev}$ - 输入层的通道数

k - filter 的size

$F_{prev}$ 的 $k\times k$ 部分被 reshaped 到一个shape 为 $k^{2}C_{prev}$ 的向量 $f_{i,j}$ , 因此产生的公式：

因此，我们可以使用下面的参数通过一个单个卷积层替换卷积+BN 两层。

filter weights: $W=W_{BN}W_{conv}$
bias: $b = W_{BN}b_{conv}+b_{BN}$

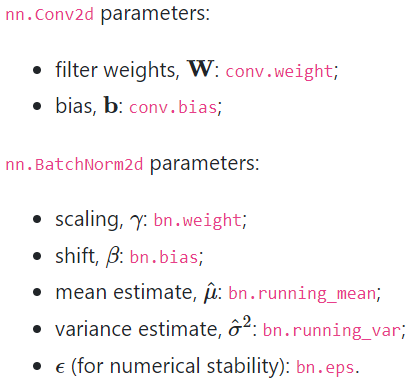

使用 PyTorch 实现:

import torch
import torchvision

def fuse(conv, bn):

    fused = torch.nn.Conv2d(
        conv.in_channels,
        conv.out_channels,
        kernel_size=conv.kernel_size,
        stride=conv.stride,
        padding=conv.padding,
        bias=True
    )

    # setting weights
    w_conv = conv.weight.clone().view(conv.out_channels, -1)
    w_bn = torch.diag(bn.weight.div(torch.sqrt(bn.eps+bn.running_var)))
    fused.weight.copy_( torch.mm(w_bn, w_conv).view(fused.weight.size()) )

    # setting bias
    if conv.bias is not None:
        b_conv = conv.bias
    else:
        b_conv = torch.zeros( conv.weight.size(0) )
    b_bn = bn.bias - bn.weight.mul(bn.running_mean).div(
                            torch.sqrt(bn.running_var + bn.eps)
                        )
    fused.bias.copy_( b_conv + b_bn )

    return fused

# Testing
# we need to turn off gradient calculation because we didn't write it
torch.set_grad_enabled(False)
x = torch.randn(16, 3, 256, 256)
resnet18 = torchvision.models.resnet18(pretrained=True)
# removing all learning variables, etc
resnet18.eval()
model = torch.nn.Sequential(
    resnet18.conv1,
    resnet18.bn1
)
f1 = model.forward(x)
fused = fuse(model[0], model[1])
f2 = fused.forward(x)
d = (f1 - f2).mean().item()
print("error:",d)
