WebSocket协议解析

推荐一个免费的架构师课程 C/C++Linux服务器开发/后台架构师

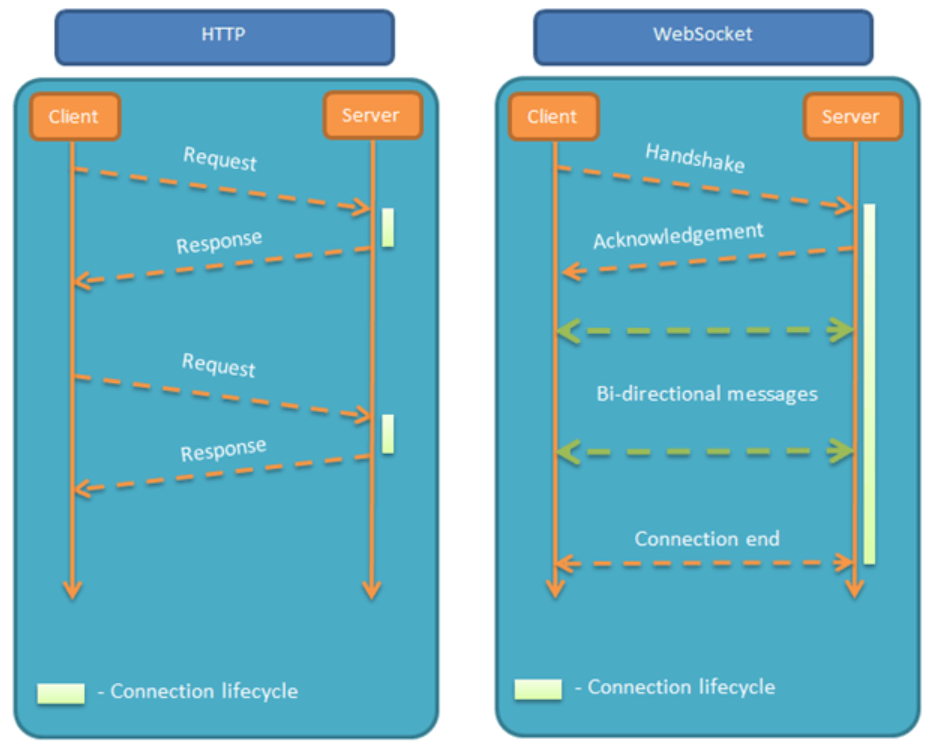

WebSocket解决了什么问题？

我们已经有了 HTTP 协议，为什么还需要另一个协议？它能带来什么好处？
因为 HTTP 协议有一个缺陷：通信只能由客户端发起。所以我们如果想要获取
举例来说，我们想了解今天的天气，只能是客户端向服务器发出请求，服务器返回查询结果。HTTP 协议做不到服务器主动向客户端推送信息，所以服务器有连续的状态变化，客户端要获知就非常麻烦，我们只能使用轮询的方式去查询。轮询的效率非常低，非常浪费资源，所以websocket就诞生了。

简介

WebSocket在2008年诞生，2011成为国际标准，如今所有浏览器均已支持，Websocket已经广泛应用。其定义在RFC6455
WebSocket的最大特点就是服务器可以向客户端推送消息，是真正的双向平等对话，属于服务器推送技术。其特点如下：

• 建立在TCP协议之上，服务端实现比较容易。
• 与HTTP协议有着良好的兼容性。默认端口也是80和443，并且握手采取HTTP协议。
• 数据格式轻量，性能开销小，通信高效。
• 可以发送文本也可以发送二进制数据。
• 没有同源限制，客户端可以与任意服务器通信。
• 协议标识符是WS，加密则为wss，服务器网址就是URL。


设计原理

• 元数据：与HTTP协议不同，websocket的元数据是由应用层自行传输的。
• websocket是基于帧来传输而不是基于流的，每一帧要么承载字符数据，要么成长二进制数据。
• 基于浏览器同源策略模型，可以使用Access-Control-Allow-Origin等头部。
• 基于URI、子协议支持同主机同端口上的多个服务。

协议格式

学习协议必然要学习他的协议定义，WebSocket的最小单位是帧，由1个或多个帧组成一条消息。

• 发送端：将消息切割成多个帧，并发送。
• 接收端：接收消息帧，并将关联的帧重新组装成完整的消息。

数据帧格式

  0                   1                   2                   3
  0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
 +-+-+-+-+-------+-+-------------+-------------------------------+
 |F|R|R|R| opcode|M| Payload len |    Extended payload length    |
 |I|S|S|S|  (4)  |A|     (7)     |             (16/64)           |
 |N|V|V|V|       |S|             |   (if payload len==126/127)   |
 | |1|2|3|       |K|             |                               |
 +-+-+-+-+-------+-+-------------+ - - - - - - - - - - - - - - - +
 |     Extended payload length continued, if payload len == 127  |
 + - - - - - - - - - - - - - - - +-------------------------------+
 |                               |Masking-key, if MASK set to 1  |
 +-------------------------------+-------------------------------+
 | Masking-key (continued)       |          Payload Data         |
 +-------------------------------- - - - - - - - - - - - - - - - +
 :                     Payload Data continued ...                :
 + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - +
 |                     Payload Data continued ...                |
 +---------------------------------------------------------------+

• FIN：1bit，如果是1，表示这是消息的最后一个分片，如果是0表示不是消息的分片
• RSV1,RSV2,RSV3：各占1bit，一般情况全为0。当采用websocket扩展时，这三个标志位可以非0，且值含义由扩展进行定义。如果出现非零的值且没有采用websocket扩展连接出错。
• Opcode：4bit。
  • 0：延续帧，表示本次分片，当前收到的数据帧为其中一个数据分片。
  • 1：文本真。
  • 2：二进制帧。
  • 3-7：为非控制帧保留。
  • 8：连接断开。
  • 9：心跳帧ping。
  • 10：心跳帧pong。
  • B-F：保留
• Mask：1bit。表示是否对数据载荷进行掩码操作。从客户端向服务器发送数据时需要对数据进行掩码操作，当从服务端向客户端发送数据时，不需要对数据及逆行掩码操作。如果服务端接收到的数据没有进行过掩码操作，服务端就需要断开连接。如果mask为1，那么masking-key中会定义一个掩码键，并用这个掩码键来对数据进行反掩码。所有客户端发送到服务端的数据帧mask都是1。
• Payload Length：数据的长度，单位是字节，为7位或7+16位或1+64位。
  • 0-126：数据长度为x字节。
  • 126：后续2个字节为16位无符号整数，为数据的长度.
  • 127：后续8个字节为64位无符号整数，为数据长度。

掩码

掩码算法

掩码键（Masking-key）是由客户端挑选出来的32位的随机数。掩码操作不会影响数据载荷的长度。掩码、反掩码操作都采用如下算法：
首先，假设：

• original-octet-i：为原始数据的第i字节。
• transformed-octet-i：为转换后的数据的第i字节。
• j：为i mod 4的结果。
• masking-key-octet-j：为mask key第j字节。

算法描述为： original-octet-i 与 masking-key-octet-j 异或后，得到 transformed-octet-i。
j = i MOD 4
transformed-octet-i = original-octet-i XOR masking-key-octet-j

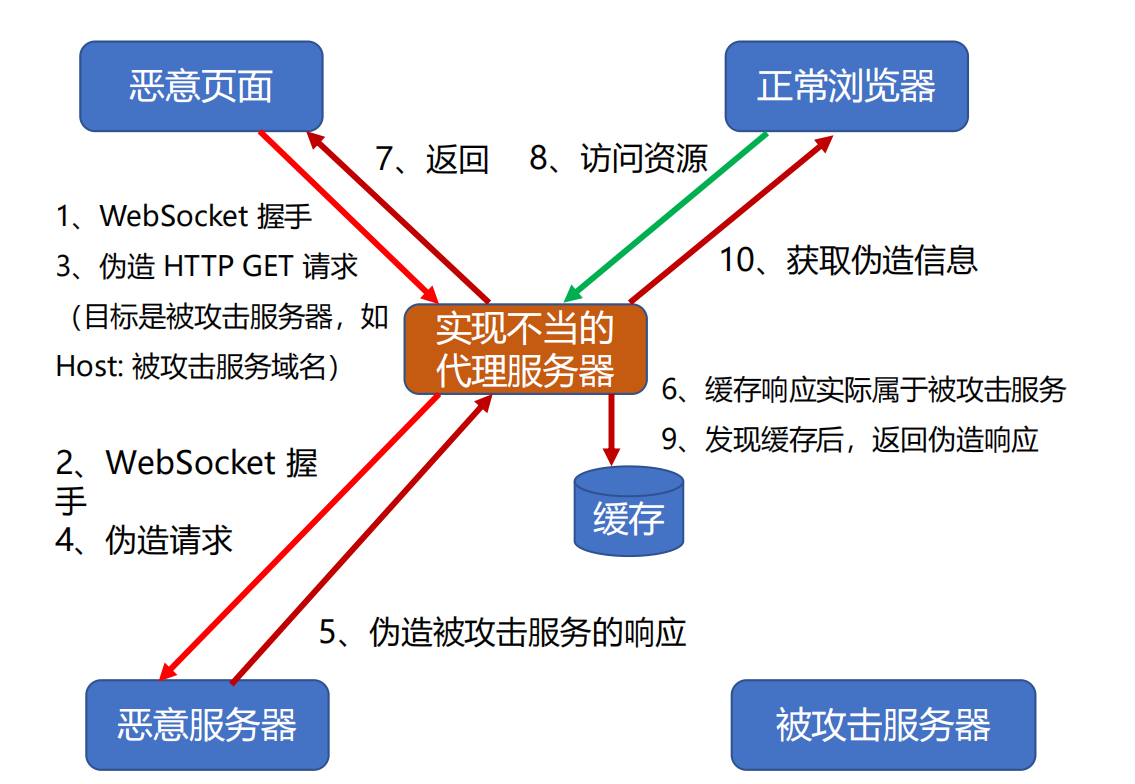

掩码作用


流程

URI格式

ws-URI：ws://host:[:port]path[?query]

• 默认为80

wss-URI：wss://host:[:port]path[?query]

• 默认为443

连接说明：

• host和port：主机名与端口
• shema：是否基于SSL
• 访问资源：URI
• 握手随机数：Sec-WebSocket-Key
• 选择子协议：Sec-WebSocket-Protocol
• 扩展协议：Sec-WebSocket-Extensions
• CORS跨域：Origin

握手建立

客户端

GET /?encoding=text HTTP/1.1
Host: websocket.taohui.tech
Accept-Encoding: gzip, deflate
Sec-WebSocket-Version: 13
Origin: http://www.websocket.org
Sec-WebSocket-Extensions: permessage-deflate
Sec-WebSocket-Key: c3SkgVxVCDhVCp69PJFf3A==
Connection: keep-alive, Upgrade
Pragma: no-cache
Cache-Control: no-cache
Upgrade: websocket

服务端

HTTP/1.1 101 Web Socket Protocol Handshake
Server: openresty/1.13.6.2
Date: Mon, 10 Dec 2018 08:14:29 GMT
Connection: upgrade
Access-Control-Allow-Credentials: true
Access-Control-Allow-Headers: content-type
Access-Control-Allow-Headers: authorization
Access-Control-Allow-Headers: x-websocket-extensions
Access-Control-Allow-Headers: x-websocket-version
Access-Control-Allow-Headers: x-websocket-protocol
Access-Control-Allow-Origin: http://www.websocket.org
Sec-WebSocket-Accept: yA9O5xGLp8SbwCV//OepMPw7pEI=
Upgrade: websocket

如何验证握手被服务器接受？

• 请求中的 Sec-WebSocket-Key 随机数
  • 例如 Sec-WebSocket-Key: A1EEou7Nnq6+BBZoAZqWlg==
• 响应中的 Sec-WebSocket-Accept 证明值

1. 拼接值，服务端会将客户端的Sec-WebSocket-Key和GUID拼接，GUID在RFC4122中规定，例如A1EEou7Nnq6+BBZoAZqWlg==258EAFA5-E914-47DA-95CA-C5AB0DC85B11
2. 将拼接后的进行SHA1编码
3. 将SHA1编码再进行Hex base64编码
4. 然后将其放到Sec-WebSocket-Accept: cT8V7OIhhhL8rbFZgoGjU4DReQ8=

心跳帧

websocket使用ping、pong心跳帧来维持连接
ping帧：opcode=9可以含有数据
pong帧：opcode=A必须与ping帧数据相同

关闭帧

websocket定义了关闭帧，opcode=8，发送关闭帧后，不再发送任何数据，接受到关闭帧后，不再接受任何数据。

关闭帧的错误码

错误码	含义
1000	正常关闭
1001	表示浏览器页面跳转或者服务器将要关机
1002	发现协议错误
1003	接收到不能处理的数据帧（例如某端不能处理二进制消息）
1004	预留
1005	预留（不能用在关闭帧里），期望但没有接收到错误码
1006	预留（不能用在关闭帧里），期望给出非正常关闭的错误码
1007	消息格式不符合 opcode（例如文本帧里消息没有用 UTF8 编码）
1008	接收到的消息不遵守某些策略（比 1003、1009 更一般的错误）
1009	消息超出能处理的最大长度
1010	客户端明确需要使用扩展，但服务器没有给出扩展的协商信息
1011	服务器遇到未知条件不能完成请求
1015	预留（不能用在关闭帧里），表示 TLS 握手失败

如何维持长连接

• HTTP长连接只能基于简单的超时（常见为65秒）。
• WebSocket连接基于ping/pong心跳机制维持。

应用场景

• 聊天弹幕
• 实时提醒
• 客户端同步
• 实时数据展示
• 远程交互
• 扫码返回
• 位置实时跟踪
• 在线状态

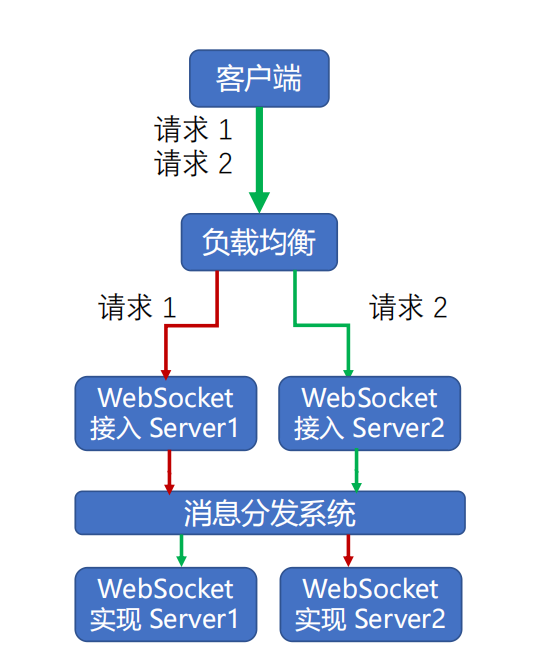

负载均衡

Websocket负载设计通常需要加入一层消息分发系统来完成，所以其负载均衡相对HTTP来说会比较复杂。

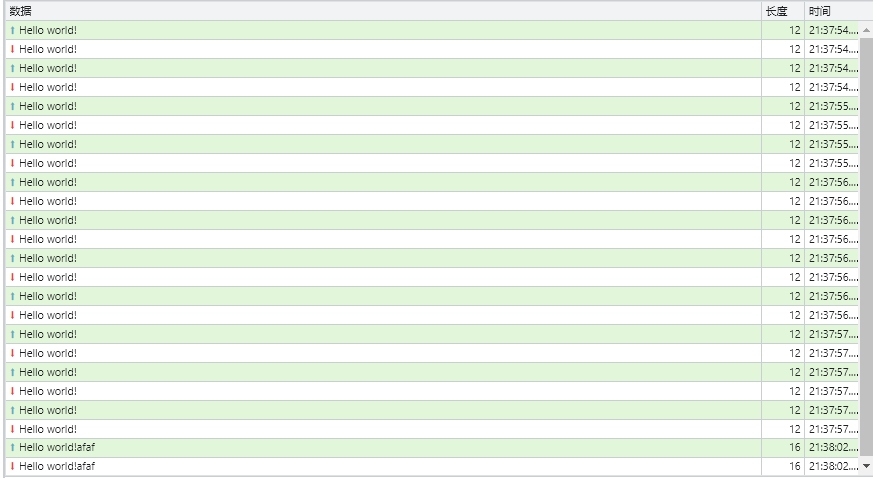

Chrome分析WebSocket

过滤器

• 按类型：WS
• 属性过滤：is:running

表格列

• Data：消息负载。如果消息为纯文本，则在此处显示。对于二进制操作码，此列将显示操作码的名称和代码。支持以下操作码：ContinuationFrame、BinaryFrame、Connection Close Frame、Ping Frame和Pong Frame。
• Length：消息负载的长度（以字节为单位）。
• Time：收到或发送的时间。

消息颜色

Chrome根据消息不同外框的颜色不同，分别如下：

• 浅绿色：发送到服务器的文本消息。
• 白色：接收到的文本消息。
• 浅黄色：WebSocket操作码。
• 浅红色：错误。
