计算机网络结构学习

计算机网络体系结构图

在这里插入图片描述

各层作用及协议

分层作用协议
物理层通过媒介传输比特,确定机械及电气规范(比特 Bit)RJ45、CLOCK、IEEE802.3(中继器,集线器)
数据链路层将比特组装成帧和点到点的传递(帧 Frame)PPP、FR、HDLC、VLAN、MAC(网桥,交换机)
网络层负责数据包从源到宿的传递和网际互连(包 Packet)IP、ICMP、ARP、RARP、OSPF、IPX、RIP、IGRP(路由器)
运输层提供端到端的可靠报文传递和错误恢复( 段Segment)TCP、UDP、SPX
会话层建立、管理和终止会话(会话协议数据单元 SPDU)NFS、SQL、NETBIOS、RPC
表示层对数据进行翻译、加密和压缩(表示协议数据单元 PPDU)JPEG、MPEG、ASII
应用层允许访问OSI环境的手段(应用协议数据单元 APDU)FTP、DNS、Telnet、SMTP、HTTP、WWW、NFS

物理层

  1. 传输数据的单位 ———— 比特
  2. 数据传输系统:源系统(源点、发送器) --> 传输系统 --> 目的系统(接收器、终点)
    通道:
  • . 单向通道(单工通道):只有一个方向通信,没有反方向交互,如广播
  • 双向交替通行(半双工通信):通信双方都可发消息,但不能同时发送或接收
  • 双向同时通信(全双工通信):通信双方可以同时发送和接收信息
    通道复用技术:
  • 频分复用(FDM,Frequency Division Multiplexing):不同用户在不同频带,所用用户在同样时间占用不同带宽资源
  • 时分复用(TDM,Time Division Multiplexing):不同用户在同一时间段的不同时间片,所有用户在不同时间占用同样的频带宽度
  • 波分复用(WDM,Wavelength Division Multiplexing):光的频分复用
  • 码分复用(CDM,Code Division Multiplexing):不同用户使用不同的码,可以在同样时间使用同样频带通信

数据链路层

主要信道:

  1. 点对点信道
    数据单元 ———— 帧
    三个基本问题:
  • 封装成帧:把网络层的 IP 数据报封装成帧,SOH - 数据部分 - EOT
  • 透明传输:不管数据部分什么字符,都能传输出去;可以通过字节填充方法解决(冲突字符前加转义字符)
  • 差错检测:降低误码率(BER,Bit Error Rate),广泛使用循环冗余检测(CRC,Cyclic Redundancy Check)
  • 点对点协议(Point-to-Point Protocol):用户计算机和 ISP 通信时所使用的协议
  1. 广播信道

广播通信:

  • 硬件地址(物理地址、MAC 地址)
  • 单播(unicast)帧(一对一):收到的帧的 MAC 地址与本站的硬件地址相同
  • 广播(broadcast)帧(一对全体):发送给本局域网上所有站点的帧
  • 多播(multicast)帧(一对多):发送给本局域网上一部分站点的帧

网络层

  • IP(Internet Protocol,网际协议)是为计算机网络相互连接进行通信而设计的协议。
  • ARP(Address Resolution Protocol,地址解析协议)
  • ICMP(Internet Control Message Protocol,网际控制报文协议)
  • IGMP(Internet Group Management Protocol,网际组管理协议)

IP 网际协议

IP 地址分类:

IP 地址 ::= {<网络号>,<主机号>}
IP 地址类别网络号网络范围主机号IP地址范围
A 类8bit,第一位固定为 00 —— 12724bit1.0.0.0 —— 127.255.255.255
B 类16bit,前两位固定为 10128.0 —— 191.25516bit128.0.0.0 —— 191.255.255.255
C 类24bit,前三位固定为 110192.0.0 —— 223.255.2558bit192.0.0.0 —— 23.255.255.255
D 类前四位固定为 1110,后面为多播地址
E 类前五位固定为 11110,后面保留为今后所用

IP 数据报格式:
在这里插入图片描述

ICMP 网际控制报文协议

ICMP 报文格式:
在这里插入图片描述
应用:

  • PING(Packet InterNet Groper,分组网间探测)测试两个主机之间的连通性
  • TTL(Time To Live,生存时间)该字段指定 IP 包被路由器丢弃之前允许通过的最大网段数量

内部网关协议

  • RIP(Routing Information Protocol,路由信息协议)
  • OSPF(Open Sortest Path First,开放最短路径优先)

外部网关协议

  • BGP(Border Gateway Protocol,边界网关协议)

IP多播

  • IGMP(Internet Group Management Protocol,网际组管理协议)
  • 多播路由选择协议

VPN 和 NAT

  • VPN(Virtual Private Network,虚拟专用网)
  • NAT(Network Address Translation,网络地址转换)

路由表包含什么?

  1. 网络 ID(Network ID, Network number):就是目标地址的网络 ID。
  2. 子网掩码(subnet mask):用来判断 IP 所属网络
  3. 下一跳地址/接口(Next hop / interface):就是数据在发送到目标地址的旅途中下一站的地址。其中 interface 指向 next hop(即为下一个 route)。一个自治系统(AS, Autonomous system)中的 route 应该包含区域内所有的子网络,而默认网关(Network id: 0.0.0.0, Netmask: 0.0.0.0)指向自治系统的出口。

根据应用和执行的不同,路由表可能含有如下附加信息:

  1. 花费(Cost):就是数据发送过程中通过路径所需要的花费。
  2. 路由的服务质量
  3. 路由中需要过滤的出/入连接列表

运输层

协议:

  • TCP(Transmission Control Protocol,传输控制协议)
  • UDP(User Datagram Protocol,用户数据报协议)
    端口:
应用程序FTPTELNETSMTPDNSTFTPHTTPHTTPSSNMP
端口号212325536980443161

TCP

TCP(Transmission Control Protocol,传输控制协议)是一种面向连接的、可靠的、基于字节流的传输层通信协议,其传输的单位是报文段。
特征:

  • 面向连接
  • 只能点对点(一对一)通信
  • 可靠交互
  • 全双工通信
  • 面向字节流

TCP 如何保证可靠传输:

  • 确认和超时重传
  • 数据合理分片和排序
  • 流量控制
  • 拥塞控制
  • 数据校验

TCP 报文结构

在这里插入图片描述

TCP 首部

在这里插入图片描述.

TCP:状态控制码(Code,Control Flag),占 6 比特,含义如下:

  • URG:紧急比特(urgent),当 URG=1 时,表明紧急指针字段有效,代表该封包为紧急封包。它告诉系统此报文段中有紧急数据,应尽快传送(相当于高优先级的数据), 且上图中的 Urgent Pointer 字段也会被启用。
  • ACK:确认比特(Acknowledge)。只有当 ACK=1 时确认号字段才有效,代表这个封包为确认封包。当 ACK=0 时,确认号无效。
  • PSH:(Push function)若为 1 时,代表要求对方立即传送缓冲区内的其他对应封包,而无需等缓冲满了才送。
  • RST:复位比特(Reset),当 RST=1 时,表明 TCP 连接中出现严重差错(如由于主机崩溃或其他原因),必须释放连接,然后再重新建立运输连接。
  • SYN:同步比特(Synchronous),SYN 置为 1,就表示这是一个连接请求或连接接受报文,通常带有 SYN 标志的封包表示『主动』要连接到对方的意思。
  • FIN:终止比特(Final),用来释放一个连接。当 FIN=1 时,表明此报文段的发送端的数据已发送完毕,并要求释放运输连接。

UDP

  • UDP(User Datagram Protocol,用户数据报协议)是 OSI(Open System Interconnection 开放式系统互联) 参考模型中一种无连接的传输层协议,提供面向事务的简单不可靠信息传送服务,其传输的单位是用户数据报。

特征:

  • 无连接
  • 尽最大努力交付
  • 面向报文
  • 没有拥塞控制
  • 支持一对一、一对多、多对一、多对多的交互通信
  • 首部开销小

UDP 报文结构

在这里插入图片描述

UDP 首部

在这里插入图片描述

TCP 与 UDP 的区别

  1. TCP 面向连接,UDP 是无连接的;
  2. TCP 提供可靠的服务,也就是说,通过 TCP 连接传送的数据,无差错,不丢失,不重复,且按序到达;UDP 尽最大努力交付,即不保证可靠交付
  3. TCP 的逻辑通信信道是全双工的可靠信道;UDP 则是不可靠信道
  4. 每一条 TCP 连接只能是点到点的;UDP 支持一对一,一对多,多对一和多对多的交互通信
  5. TCP 面向字节流(可能出现黏包问题),实际上是 TCP 把数据看成一连串无结构的字节流;UDP 是面向报文的(不会出现黏包问题)
  6. UDP 没有拥塞控制,因此网络出现拥塞不会使源主机的发送速率降低(对实时应用很有用,如 IP 电话,实时视频会议等)
  7. TCP 首部开销20字节;UDP 的首部开销小,只有 8 个字节

TCP 黏包问题

原因

TCP 是一个基于字节流的传输服务(UDP 基于报文的),“流” 意味着 TCP 所传输的数据是没有边界的。所以可能会出现两个数据包黏在一起的情况。

解决

  • 发送定长包。如果每个消息的大小都是一样的,那么在接收对等方只要累计接收数据,直到数据等于一个定长的数值就将它作为一个消息。
  • 包头加上包体长度。包头是定长的 4 个字节,说明了包体的长度。接收对等方先接收包头长度,依据包头长度来接收包体。
  • 在数据包之间设置边界,如添加特殊符号 \r\n 标记。FTP 协议正是这么做的。但问题在于如果数据正文中也含有 \r\n,则会误判为消息的边界。
  • 使用更加复杂的应用层协议。

TCP 流量控制

概念

流量控制(flow control)就是让发送方的发送速率不要太快,要让接收方来得及接收。

方法

利用可变窗口进行流量控制
利用可变窗口进行流量控制

TCP 拥塞控制

概念

拥塞控制就是防止过多的数据注入到网络中,这样可以使网络中的路由器或链路不致过载。

方法

  • 慢开始( slow-start )
  • 拥塞避免( congestion avoidance )
  • 快重传( fast retransmit )
  • 快恢复( fast recovery )

TCP的拥塞控制图

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

TCP 传输连接管理

在这里插入图片描述

TCP 三次握手建立连接

在这里插入图片描述

【TCP 建立连接全过程解释】

  1. 客户端发送 SYN 给服务器,说明客户端请求建立连接;
  2. 服务端收到客户端发的 SYN,并回复 SYN+ACK 给客户端(同意建立连接);
  3. 客户端收到服务端的 SYN+ACK 后,回复 ACK 给服务端(表示客户端收到了服务端发的同意报文);
  4. 服务端收到客户端的 ACK,连接已建立,可以数据传输。

TCP 为什么要进行三次握手?

【答案一】因为信道不可靠,而 TCP 想在不可靠信道上建立可靠地传输,那么三次通信是理论上的最小值。(而 UDP 则不需建立可靠传输,因此 UDP 不需要三次握手。)
【答案二】因为双方都需要确认对方收到了自己发送的序列号,确认过程最少要进行三次通信。
知乎 . TCP 为什么是三次握手,而不是两次或四次?
【答案三】为了防止已失效的连接请求报文段突然又传送到了服务端,因而产生错误。
《计算机网络(第 7 版)-谢希仁》

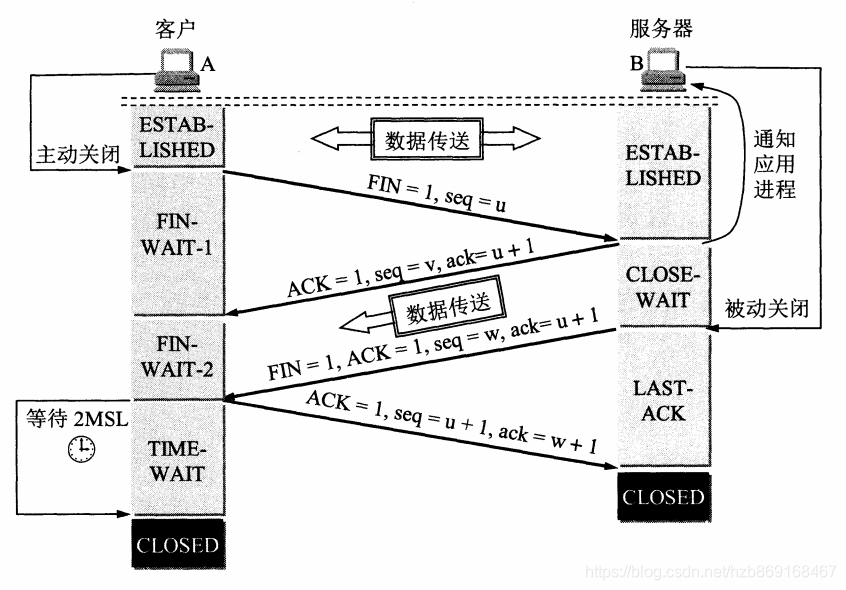

TCP 四次挥手释放连接!在这里插入图片描述

【TCP 释放连接全过程解释】

  1. 客户端发送 FIN 给服务器,说明客户端不必发送数据给服务器了(请求释放从客户端到服务器的连接);
  2. 服务器接收到客户端发的 FIN,并回复 ACK 给客户端(同意释放从客户端到服务器的连接);
  3. 客户端收到服务端回复的 ACK,此时从客户端到服务器的连接已释放(但服务端到客户端的连接还未释放,并且客户端还可以接收数据);
  4. 服务端继续发送之前没发完的数据给客户端;
  5. 服务端发送 FIN+ACK 给客户端,说明服务端发送完了数据(请求释放从服务端到客户端的连接,就算没收到客户端的回复,过段时间也会自动释放);
  6. 客户端收到服务端的 FIN+ACK,并回复 ACK 给客户端(同意释放从服务端到客户端的连接);
  7. 服务端收到客户端的 ACK 后,释放从服务端到客户端的连接。

TCP 为什么要进行四次挥手?

【问题一】TCP 为什么要进行四次挥手? / 为什么 TCP 建立连接需要三次,而释放连接则需要四次?

【答案一】因为 TCP 是全双工模式,客户端请求关闭连接后,客户端向服务端的连接关闭(一二次挥手),服务端继续传输之前没传完的数据给客户端(数据传输),服务端向客户端的连接关闭(三四次挥手)。所以 TCP 释放连接时服务器的 ACK 和 FIN 是分开发送的(中间隔着数据传输),而 TCP 建立连接时服务器的 ACK 和 SYN 是一起发送的(第二次握手),所以 TCP 建立连接需要三次,而释放连接则需要四次。

【问题二】为什么 TCP 连接时可以 ACK 和 SYN 一起发送,而释放时则 ACK 和 FIN 分开发送呢?(ACK 和 FIN 分开是指第二次和第三次挥手)

【答案二】因为客户端请求释放时,服务器可能还有数据需要传输给客户端,因此服务端要先响应客户端 FIN 请求(服务端发送 ACK),然后数据传输,传输完成后,服务端再提出 FIN 请求(服务端发送 FIN);而连接时则没有中间的数据传输,因此连接时可以 ACK 和 SYN 一起发送。

【问题三】为什么客户端释放最后需要 TIME-WAIT 等待 2MSL 呢?

【答案三】为了保证客户端发送的最后一个 ACK 报文能够到达服务端。若未成功到达,则服务端超时重传 FIN+ACK 报文段,客户端再重传 ACK,并重新计时。
防止已失效的连接请求报文段出现在本连接中。TIME-WAIT 持续 2MSL 可使本连接持续的时间内所产生的所有报文段都从网络中消失,这样可使下次连接中不会出现旧的连接报文段。

TCP 有限状态机

在这里插入图片描述

应用层

DNS

DNS(Domain Name System,域名系统)是互联网的一项服务。它作为将域名和 IP 地址相互映射的一个分布式数据库,能够使人更方便地访问互联网。DNS 使用 TCP 和 UDP 端口 53。当前,对于每一级域名长度的限制是 63 个字符,域名总长度则不能超过 253 个字符。
域名 ::= {<三级域名>.<二级域名>.<顶级域名>},如:blog.huihut.com

FTP

  • FTP(File Transfer Protocol,文件传输协议)是用于在网络上进行文件传输的一套标准协议,使用客户/服务器模式,使用 TCP 数据报,提供交互式访问,双向传输。
  • TFTP(Trivial File Transfer Protocol,简单文件传输协议)一个小且易实现的文件传输协议,也使用客户-服务器方式,使用UDP数据报,只支持文件传输而不支持交互,没有列目录,不能对用户进行身份鉴定

TELNET

  • TELNET 协议是 TCP/IP 协议族中的一员,是 Internet 远程登陆服务的标准协议和主要方式。它为用户提供了在本地计算机上完成远程主机工作的能力。
  • HTTP(HyperText Transfer Protocol,超文本传输协议)是用于从 WWW(World Wide Web,万维网)服务器传输超文本到本地浏览器的传送协议。
  • SMTP(Simple Mail Transfer Protocol,简单邮件传输协议)是一组用于由源地址到目的地址传送邮件的规则,由它来控制信件的中转方式。SMTP 协议属于 TCP/IP 协议簇,它帮助每台计算机在发送或中转信件时找到下一个目的地。
  • Socket 建立网络通信连接至少要一对端口号(Socket)。Socket 本质是编程接口(API),对 TCP/IP 的封装,TCP/IP 也要提供可供程序员做网络开发所用的接口,这就是 Socket 编程接口。

WWW

WWW(World Wide Web,环球信息网,万维网)是一个由许多互相链接的超文本组成的系统,通过互联网访问

URL

URL(Uniform Resource Locator,统一资源定位符)是因特网上标准的资源的地址(Address)
标准格式:

协议类型:[//服务器地址[:端口号]][/资源层级UNIX文件路径]文件名[?查询][#片段ID]
完整格式:
协议类型:[//[访问资源需要的凭证信息@]服务器地址[:端口号]][/资源层级UNIX文件路径]文件名[?查询][#片段ID]

其中【访问凭证信息@;:端口号;?查询;#片段ID】都属于选填项
如:https://github.com/huihut/interview#cc

HTTP

HTTP(HyperText Transfer Protocol,超文本传输协议)是一种用于分布式、协作式和超媒体信息系统的应用层协议。HTTP 是万维网的数据通信的基础。

请求方法

方法意义
OPTIONS请求一些选项信息,允许客户端查看服务器的性能
GET请求指定的页面信息,并返回实体主体
HEAD类似于 get 请求,只不过返回的响应中没有具体的内容,用于获取报头
POST向指定资源提交数据进行处理请求(例如提交表单或者上传文件)。数据被包含在请求体 中。POST请求可能会导致新的资源的建立和/或已有资源的修改
PUT从客户端向服务器传送的数据取代指定的文档的内容
DELETE请求服务器删除指定的页面
TRACE回显服务器收到的请求,主要用于测试或诊断

状态码(Status-Code)

  1. 1xx:表示通知信息,如请求收到了或正在进行处理
  • 100 Continue:继续,客户端应继续其请求
  • 101 Switching Protocols 切换协议。服务器根据客户端的请求切换协议。只能切换到更高级的协议,例如,切换到 HTTP 的新版本协议
  1. 2xx:表示成功,如接收或知道了
  • 200 OK: 请求成功
  1. 3xx:表示重定向,如要完成请求还必须采取进一步的行动
  • 301 Moved Permanently: 永久移动。请求的资源已被永久的移动到新 URL,返回信息会包括新的 URL,浏览器会自动定向到新 URL。今后任何新的请求都应使用新的 URL 代替
  1. 4xx:表示客户的差错,如请求中有错误的语法或不能完成
  • 400 Bad Request: 客户端请求的语法错误,服务器无法理解
  • 401 Unauthorized: 请求要求用户的身份认证
  • 403 Forbidden: 服务器理解请求客户端的请求,但是拒绝执行此请求(权限不够)
  • 404 Not Found: 服务器无法根据客户端的请求找到资源(网页)。通过此代码,网站设计人员可设置 “您所请求的资源无法找到” 的个性页面
  • 408 Request Timeout: 服务器等待客户端发送的请求时间过长,超时
  1. 5xx:表示服务器的差错,如服务器失效无法完成请求
  • 500 Internal Server Error: 服务器内部错误,无法完成请求
  • 503 Service Unavailable: 由于超载或系统维护,服务器暂时的无法处理客户端的请求。延时的长度可包含在服务器的 Retry-After 头信息中
  • 504 Gateway Timeout: 充当网关或代理的服务器,未及时从远端服务器获取请求

其他协议

  • SMTP(Simple Main Transfer Protocol,简单邮件传输协议)是在 Internet 传输 Email 的标准,是一个相对简单的基于文本的协议。在其之上指定了一条消息的一个或多个接收者(在大多数情况下被确认是存在的),然后消息文本会被传输。可以很简单地通过 Telnet 程序来测试一个 SMTP 服务器。SMTP 使用 TCP 端口 25。
  • DHCP(Dynamic Host Configuration Protocol,动态主机设置协议)是一个局域网的网络协议,使用 UDP 协议工作,主要有两个用途:
    用于内部网络或网络服务供应商自动分配 IP 地址给用户
    用于内部网络管理员作为对所有电脑作中央管理的手段
  • SNMP(Simple Network Management Protocol,简单网络管理协议)构成了互联网工程工作小组(IETF,Internet Engineering Task Force)定义的 Internet 协议族的一部分。该协议能够支持网络管理系统,用以监测连接到网络上的设备是否有任何引起管理上关注的情况
