【模拟电路】Simulink里做基础电路的仿真

一、搭建基本电路

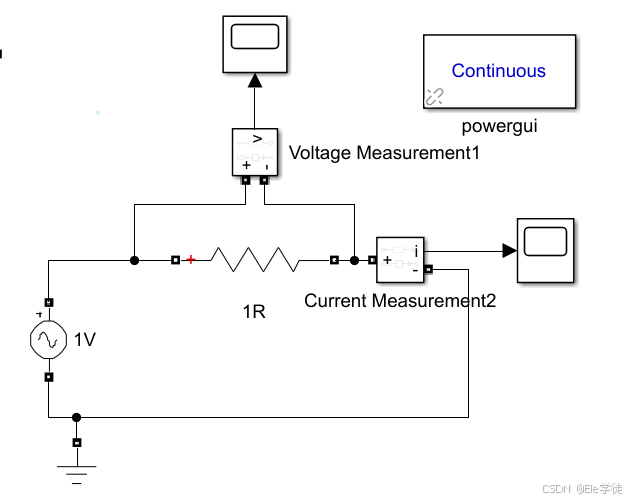

简单的1v交流电压和1R负载的模拟电路，通过simulink的功能去验证计算是否正确。

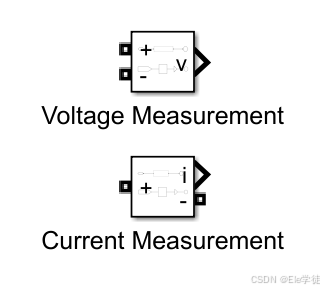

其中简易电路需要用到的元件有，DC电压/流源，AC电压/流源，RLC组合元件，电流/压表，和示波器Scope以及Powergui解算模块。

二、电压源的初始设置

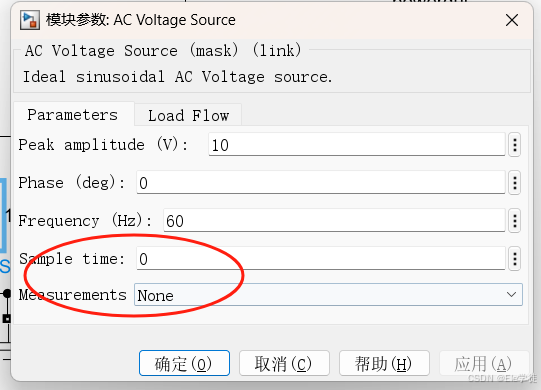

简单的直流测试不过多赘述，主要是在用交流源做测试的时候，需要注意交流电压电流源的初始设置。

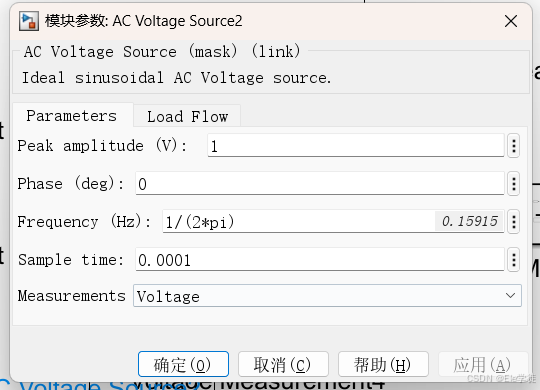

以上是一个电压源的初始设置，如果是更具标准的正弦单位电压源，其频率由于换算关系，

f=1/T；T=2*pi/w；

逆运算频率即f应该为

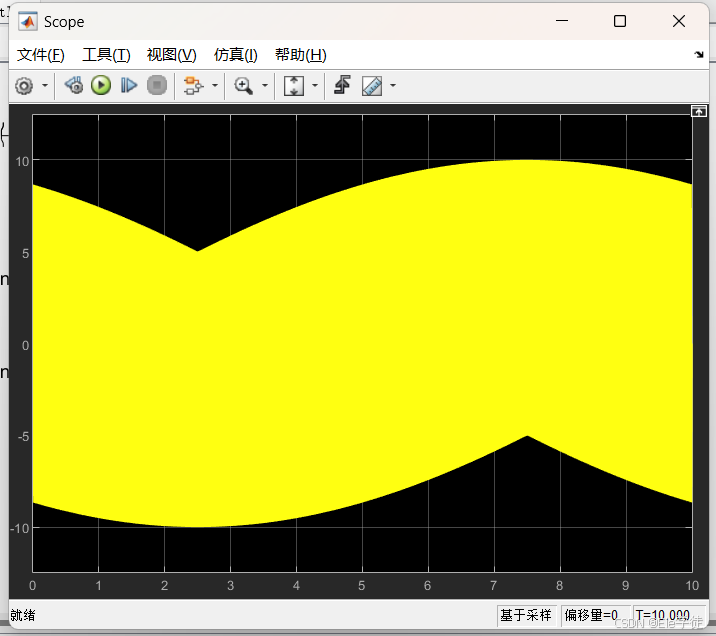

如果设置为60hz的标频，在初始的时间可能会波形过宽以及过厚的问题，如下图

三、初始步长

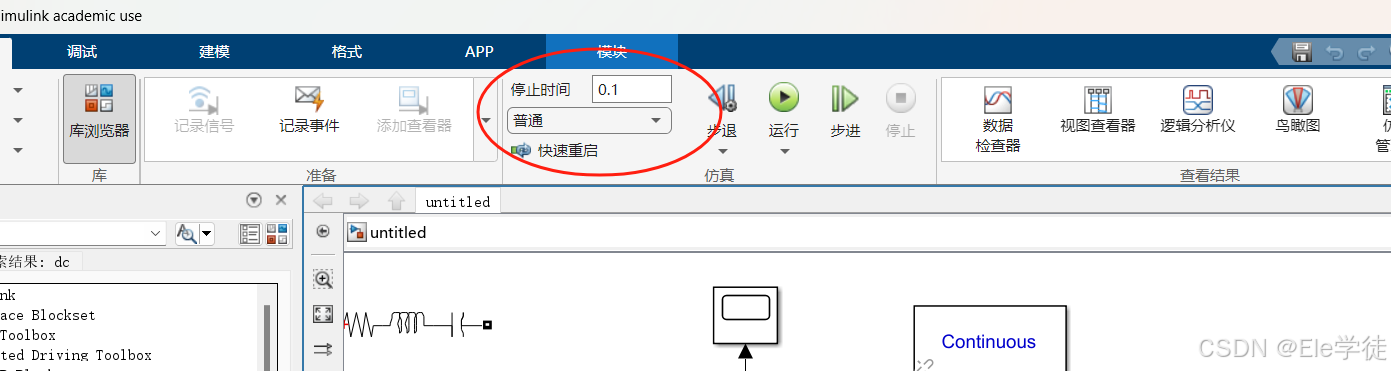

上述情况中信号过厚是求解时间过长导致的，基本频率和求解时间不匹配导致信号重复。做出如下调整后得到解决。

四、采样频率

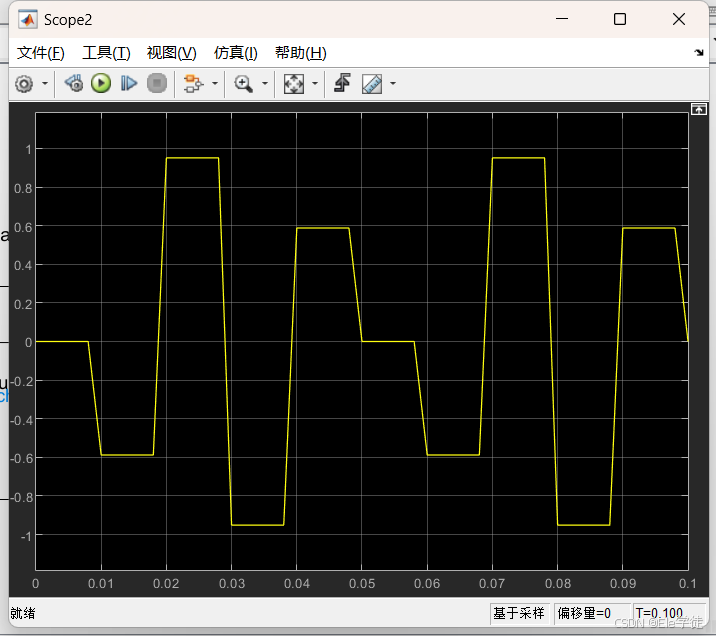

上图相对来说有了基本正弦的样子，但其中问题是采样频率没有达到要求，导致波形杂乱。

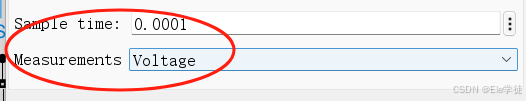

做出如下调整

再次运行发现图像更杂乱，说明采样频率设置不对，需要提高采样频率。

初始采样频率过低导致样本精度不够。

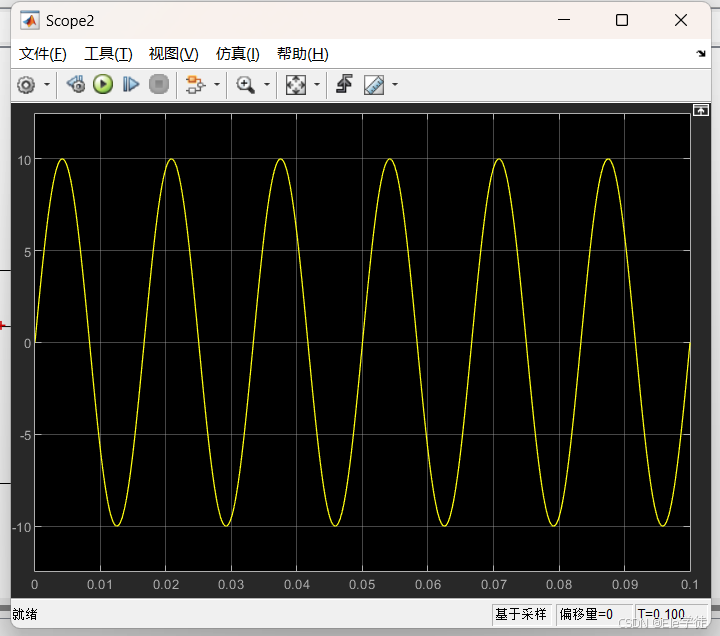

再次做出如上的调整后，结果如下图，相对趋于正弦的情况，但是细看坐标发现对应不上，即是

频率f设置的问题。

结语

不同版本可能略有不同，以上基于matlab2023a版本下的情况。
