前言

Android Studio2.2版本已经完全支持ndk开发了。而且默认采用CMake方式。
CMake优势不言而喻：
1. 可以直接的在C/C++代码中加入断点，进行调试
2. java引用的C/C++中的方法，可以直接ctrl+左键进入
3. 对于include的头文件，或者库，也可以直接的进入
4. 不需要配置命令行操作,手动的生成头文件,不需要配置android.useDeprecatedNdk=true 属性

一 . JNI 简介：

1.JNI是Java Native Interface的缩写，它提供了若干的API实现了Java和其他语言的通信（主要是C&C++）。从Java1.1开始，JNI标准成为java平台的一部分，它允许Java代码和其他语言写的代码进行交互。

这里写图片描述

2.使用场景：

2.1 避免使用JNI的时候，达到与本地代码进行交互的效果

JAVA程序和本地程序使用TCP/IP或者IPC进行交互。
当用JAVA程序连接本地数据库时，使用JDBC提供的API
JAVA程序可以使用分布式对象技术，如JAVA IDL API。

这些方案的共同点是，JAVA和C处于不同的线程，或者不同的机器上。这样，当本地程序崩溃时，不会影响到JAVA程序。

2.2 下面这些场合中，同一进程内JNI的使用无法避免：

程序当中用到了JAVA API不提供的特殊系统环境才会有的特征。而跨进程操作又不现实。
你可能想访问一些己有的本地库，但又不想付出跨进程调用时的代价，如效率，内存，数据传递方面。
JAVA程序当中的一部分代码对效率要求非常高，如算法计算，图形渲染等。
总之，只有当你必须在同一进程中调用本地代码时，再使用JNI。

2.3 JNI缺陷和作用：

缺陷：
一旦使用JNI，JAVA程序就丧失了JAVA平台的两个优点：
1、程序不再跨平台。要想跨平台，必须在不同的系统环境下重新编译本地语言部分。
2、程序不再是绝对安全的，本地代码的不当使用可能导致整个程序崩溃。一个通用规则是，你应该让本地方法集中在少数几个类当中。这样就降低了JAVA和C之间的耦合性
作用：
JNI可以这样与本地程序进行交互：
1、你可以使用JNI来实现“本地方法”（native methods），并在JAVA程序中调用它们。
2、JNI支持一个“调用接口”（invocation interface），它允许你把一个JVM嵌入到本地程序中。本地程序可以链接一个实现了JVM的本地库，然后使用“调用接口”执行JAVA语言编写的软件模块。

二. NDK 是什么？

Android NDK 是一套允许使用原生代码语言（例如 C 和 C++）实现部分应用的工具集。在开发某些类型应用时，这有助于重复使用以这些语言编写的代码库。

官方对于NDK是这样说的：

NDK 不适用于大多数初学的 Android 编程者，对许多类型的 Android 应用没什么价值。因为它不可避免地会增加开发过程的复杂性，所以通常不值得使用。但如果您需要执行以下操作，它可能很有用：
- 从设备获取卓越性能以用于计算密集型应用，例如游戏或物理模拟；
- 重复使用您自己或其他开发者的 C 或 C++ 库。

使用NDK好处：

代码的保护。由于apk的java层代码很容易被反编译，而C/C++库反汇难度较大；
可以方便地使用现存的开源库。大部分现存的开源库都是用C/C++代码编写的；
提高程序的执行效率。将要求高性能的应用逻辑使用C开发，从而提高应用程序的执行效率；
便于移植。用C/C++写得库可以方便在其他的嵌入式平台上再次使用。

NDK以及所需构建工具简介

CMake：外部构建工具；

CMake是一个开源的跨平台系列工具，旨在构建，测试和打包软件。
CMake用于使用简单的平台和编译器独立的配置文件来控制软件编译过程，并生成可以在选择的编译环境中使用的本地makefile和工作空间。
CMack工具套件由Kitware创建，以响应对开源项目（如ITK和VTK）的强大的跨平台构建环境的需求。

LLDB：Android Studio 上面调试本地代码的工具

LLDB是下一代高性能调试器。它被构建为一组可重用的组件，可以高度利用较大的LLVM项目中的现有库，例如Clang表达式解析器和LLVM反汇编程序。
在Mac OS X中，LLDB是Xcode中的默认调试器，支持在桌面和iOS设备和模拟器上调试C，Objective-C和C ++。
LLDB项目中的所有代码都可以使用标准的 LLVM许可证（一种开放源代码“BSD风格”）许可证。
LLDB目前将调试信息转换成clang类型，以便它可以利用clang编译器基础架构。这允许LLDB在表达式中支持最新的C，C++，Objective C和Objective C ++语言特性和运行时间，而无需重新实现任何此功能。在编写表达式的函数，拆卸指令和提取指令详细信息等时，还可以利用编译器来处理所有ABI细节。

主要优点包括：
1. C，C ++，Objective C的最新语言支持；
2. 可以声明局部变量和类型的多行表达式；
3. 支持时使用JIT表达式；
4. 当JIT不能使用时，评估表达式中间表示（IR）;

三. NDK 配置

下载安装NDK有两种方式：
1.手动下载，解压，配置目录。
2.Android Studio 自动完成。
第一种：
ndk 下载地址：
https://developer.android.google.cn/ndk/downloads/index.html

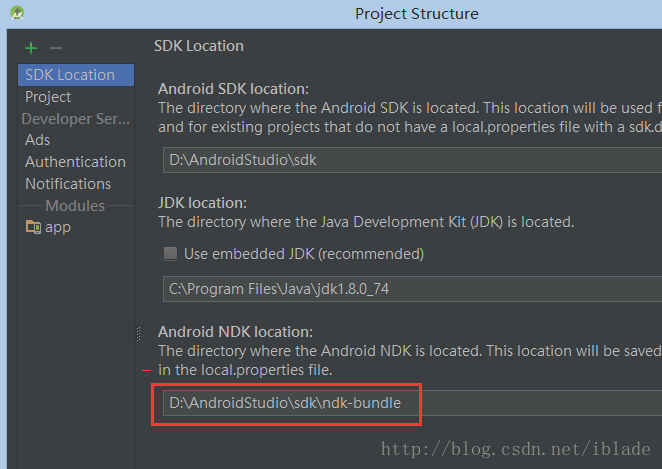

下载完成后，解压本地目录，在AS中配置路径即可：
这里写图片描述

推荐第二种：

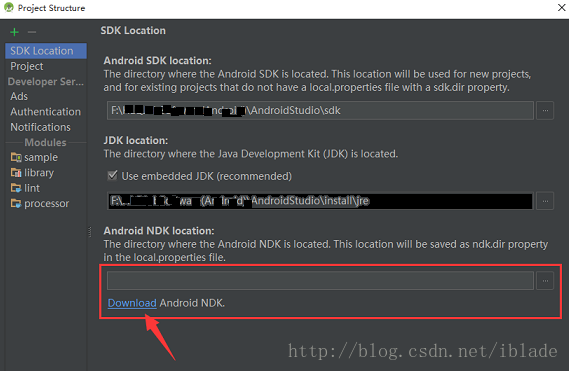

１.点击Project Structure，选择 Download Android NDK；
这里写图片描述
２.下载完成后，AS自动配置；

简单了解下NDK各个目录作用：
- docs: 帮助文档
- build/tools：linux的批处理文件
- platforms：编译c代码需要使用的头文件和类库
- prebuilt：预编译使用的二进制可执行文件
- sample：jni的使用例子
- source：ndk的源码
- toolchains：工具链
- ndk-build.cmd:编译打包c代码的一个指令，需要配置系统环境变量

配置构建工具以及调试工具

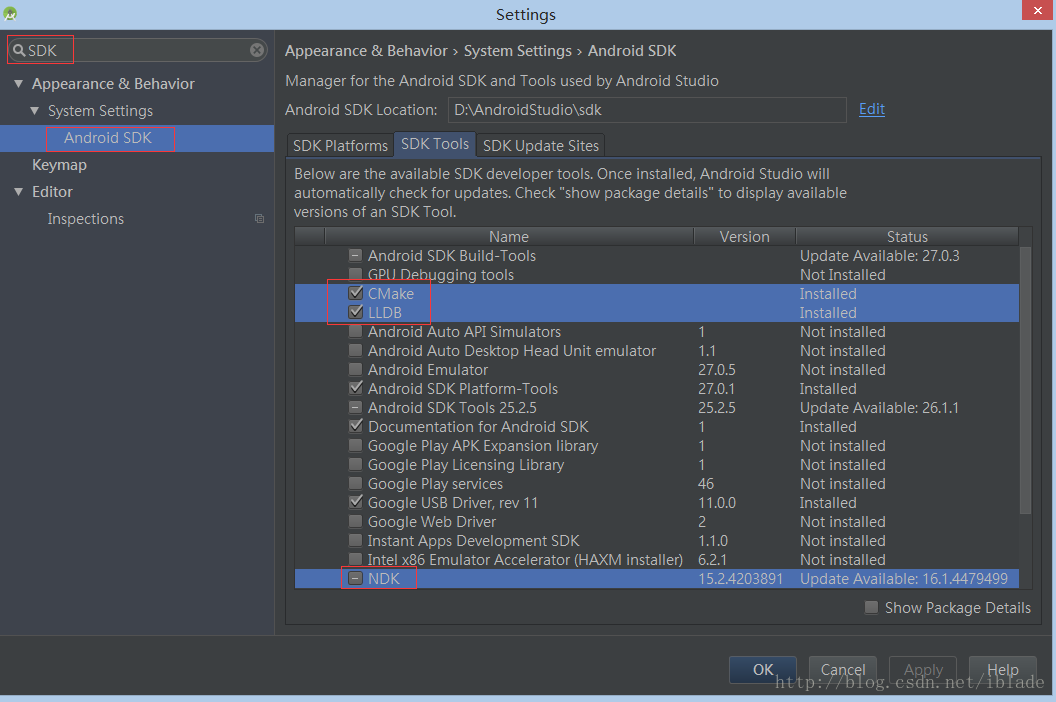

1.如下图所示，点击SDK Manager，选择下载安装CMake以及LLDB;
步骤：Ctrl+Alt+S 打开Setting 输入SDK ，进入Android SDK ，选择SDK Tools ,下载CMake和LLDB；
这里写图片描述

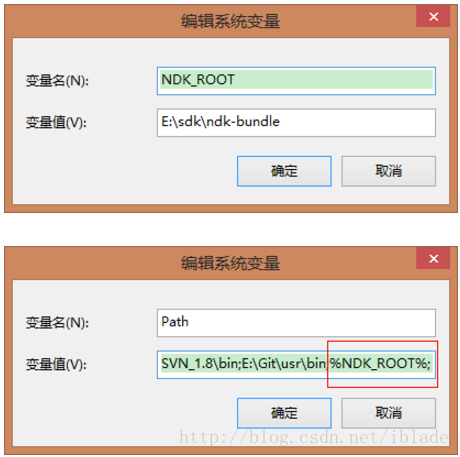

2.配置NDK 环境变量，这个跟JDK SDK一样样儿的配置方式。
这里写图片描述

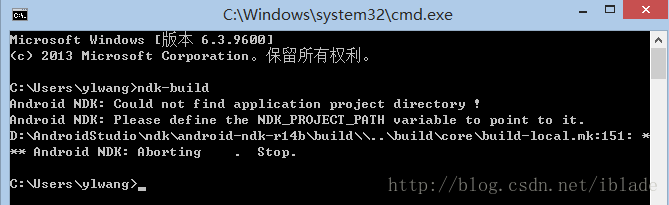

cmd直接输入ndk-build回车出现以下信息说明配置成功
这里写图片描述

四 .创建一个NDK项目

创建

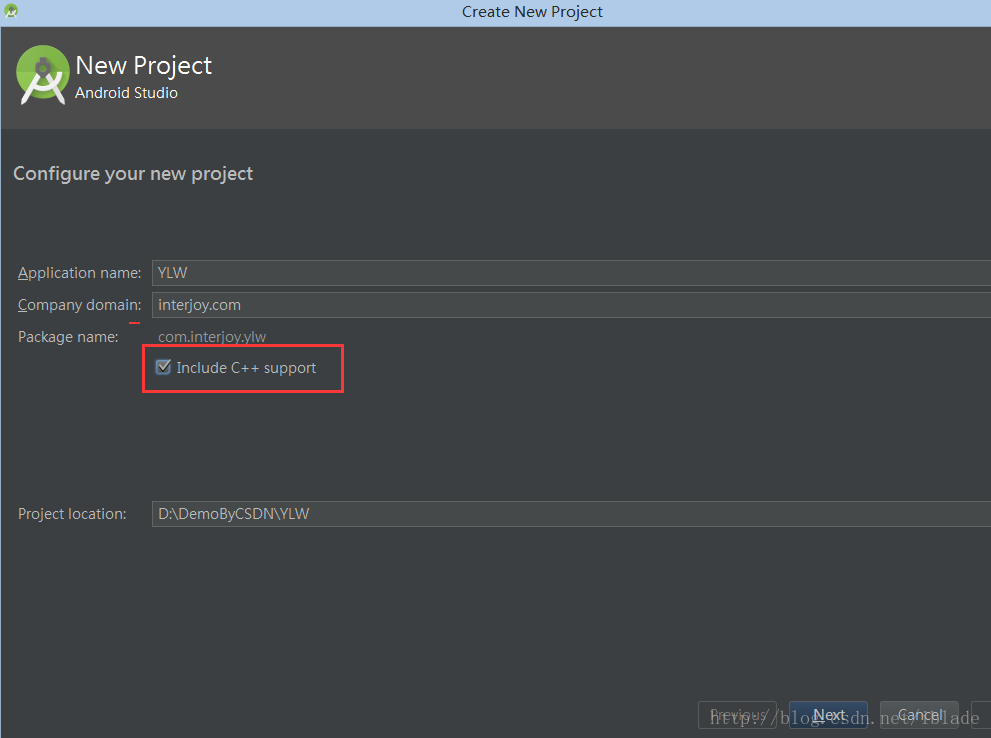

创建项目时，记得勾选下面的Include C++ support
这里写图片描述

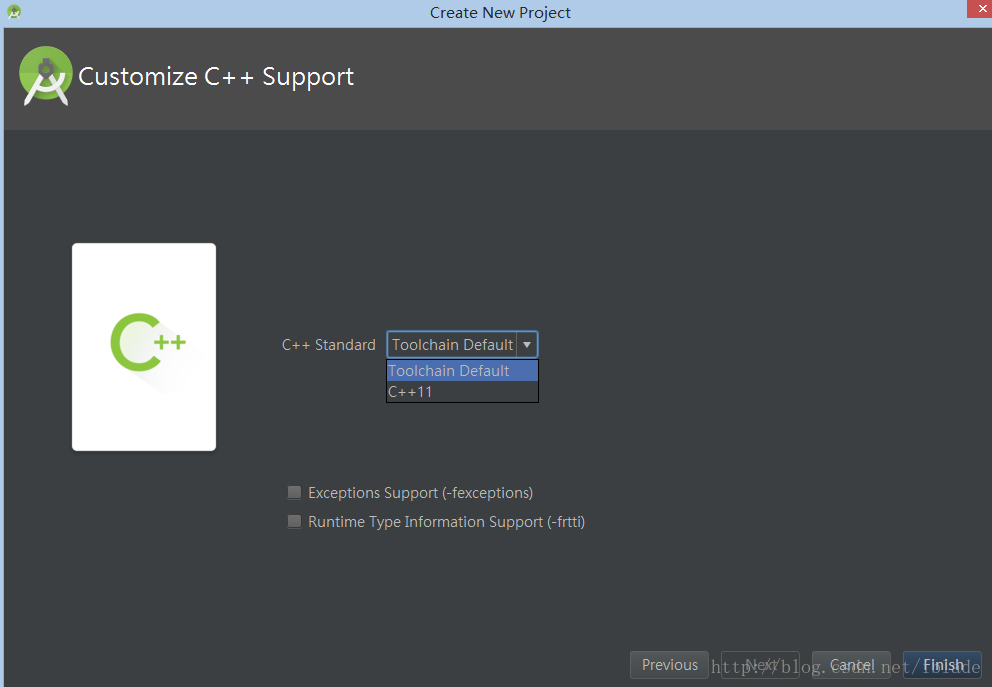

一路Next，然后

这里写图片描述

C++ Standard：使用下拉列表选择您希望使用哪种 C++ 标准。选择 Toolchain Default 会使用默认的 CMake 设置；
Exceptions Support：如果您希望启用对 C++ 异常处理的支持，请选中此复选框。如果启用此复选框，Android Studio 会将 -fexceptions 标志添加到模块级 build.gradle 文件的 cppFlags 中，Gradle 会将其传递到 CMake；
Runtime Type Information Support：如果您希望支持 RTTI，请选中此复选框。如果启用此复选框，Android Studio 会将 -frtti 标志添加到模块级 build.gradle 文件的 cppFlags 中，Gradle 会将其传递到 CMake。

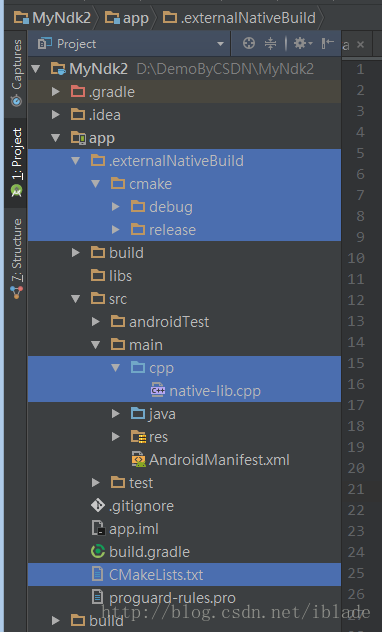

分析例子

这里写图片描述
从上图可看到，和以前唯一不同的就是多出了cpp目录以及External Build Files俩个目录，那么这俩个都有什么用呢？一起来看看。

cpp 目录存放所有 native code 的地方，包括源码，头文件，预编译项目等。对于新项目，Android Studio 创建了一个 C++ 模板文件：native-lib.cpp，并且将该文件放到了你的 app 模块的 src/main/cpp/ 目录下。这份模板代码提供了一个简答的 C++ 函数：stringFromJNI()，该函数返回一个字符串：”Hello from C++”
External Build Files 目录是存放 CMake 或 ndk-build 构建脚本的地方。有点类似于 build.gradle 文件告诉 Gradle 如何编译你的 APP 一样，CMake 和 ndk-build 也需要一个脚本来告知如何编译你的 native library。对于一个新的项目，Android Studio 创建了一个 CMake 脚本：CMakeLists.txt，并且将其放到了你的 module 的根目录下

从编译到运行示例 APP 的流程到底是怎样呢？

Gradle 调用外部构建脚本，也就是 CMakeLists.txt；
CMake 会根据构建脚本的指令去编译一个 C++ 源文件，也就是native-lib.cpp，并将编译后的产物扔进共享对象库中，并将其命名为 libnative-lib.so，然后 Gradle 将其打包到 APK 中；
在运行期间，APP 的 MainActivity 会调用 System.loadLibrary() 方法，加载 native
library。而这个库的原生函数，stringFromJNI()，就可以为 APP 所用了；
MainActivity.onCreate() 方法会调用 stringFromJNI()，然后返回 “Hello from
C++”，并更新 TextView 的显示；

特别注意：Instant Run 并不兼容使用了 native code 的项目。Android Studio 会自动禁止 Instant Run 功能。

如果你想验证一下 Gradle 是否将 native library 打包进了 APK，你可以使用 APK Analyzer：
1. 选择 Build > Analyze APK。
2. 从 app/build/outputs/apk/ 路径中选择 APK，并点击 OK。

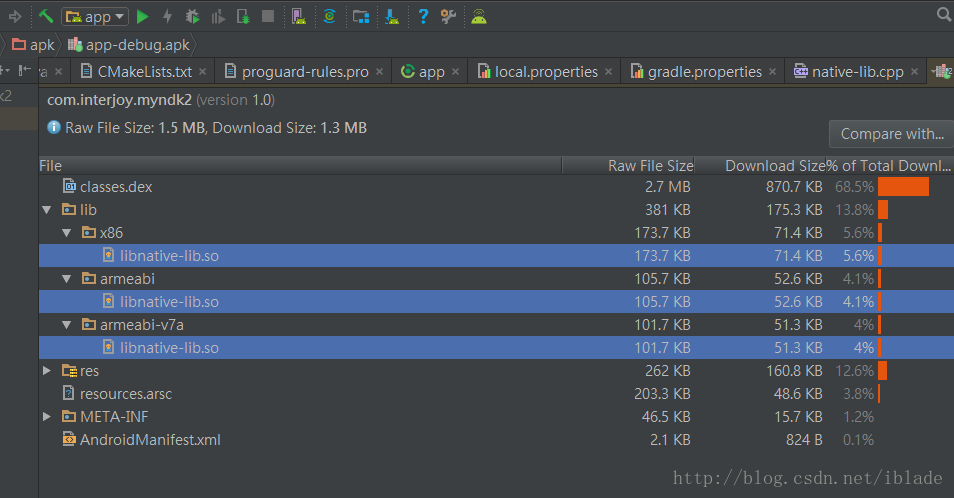

如下图，在 APK Analyzer 窗口中，选择 lib//，你就可以看见 libnative-lib.so
这里写图片描述

看一下代码：

按照示例写一个求和方法：

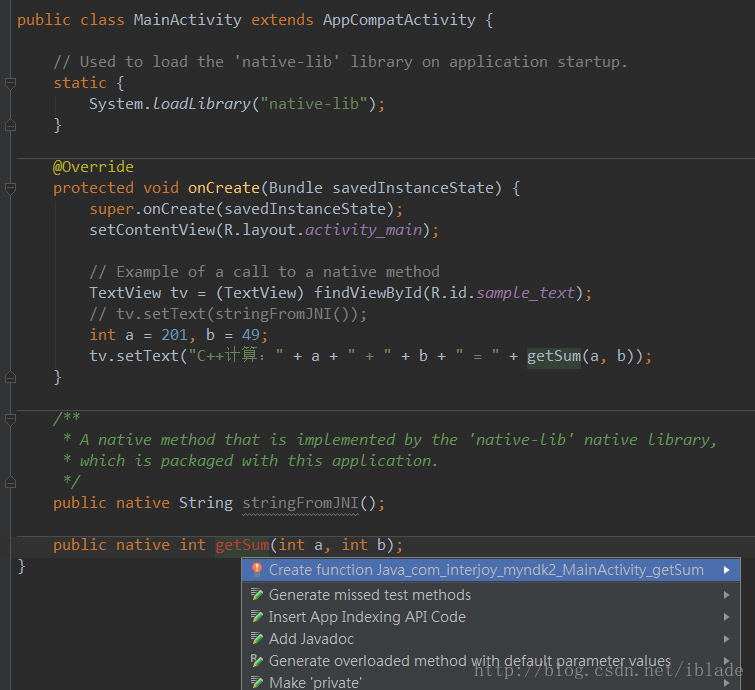

1.getSum()报错，Alt+Enter 第一行跳入

这里写图片描述

2.自动生成该文件

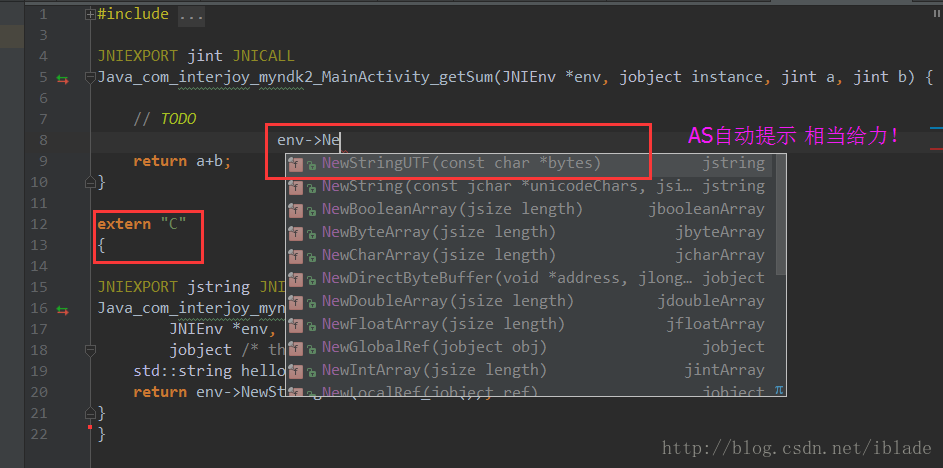

CPP文件里AS依然保持着自动提示，非常给力!
一定要注意extern “C”要移动到Line3，并加上一对大括号Line3，Line22包裹起来 ,图示的位置编译没问题运行会报错的。因为CMake在编译C++代码的时候把刚才新建的C++函数漏掉了，怎么把他加上呢？确保所有Java需要调用的C方法都放在extern “C”中，这样CMake才会帮我们正确编译。
这里写图片描述

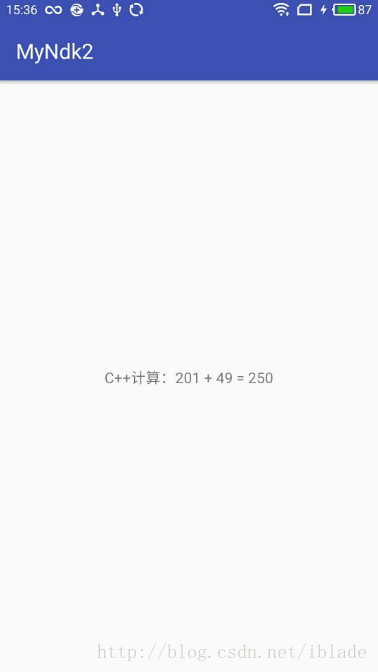

运行后界面：
这里写图片描述

工程跑通了，下一步就要生成.so提供他人使用，详见下一篇博客NDK开发（二）。

这里先提一下CMake.txt文件
这个文件#开头的全是注释，里面不是注释的只有下面的内容。

cmake_minimum_required(VERSION 3.4.1) #指定cmake版本


add_library( #生成函数库的名字
             native-lib
             SHARED  #生成动态函数看
             src/main/cpp/native-lib.cpp ) #依赖的cpp文件

find_library( #设置path变量的名称
              log-lib
              #指定要查询库的名字
              log ) #在ndk开发包中查询liblog.so函数库(默认省略lib和.so),路径赋值给log-lib

target_link_libraries( #目标库,和上面生成的函数库名字一至
                       native-lib
             #连接的库,根据log-lib变量对应liblog.so函数库
                       ${log-lib} )

参考翻译：http://blog.csdn.net/wl9739/article/details/52607010
