背景：最近整理东西，发现了一个蓝色的小模块，上面还有两个像喇叭的小东西，关键上面还有丝印，用蓝底白字写着“HC-SR04”，于是勾起了我的好奇心，动动小手指，百度找到了这个小板子的信息，原来是一个超声波测距模块，还挺有意思的，而且只引出来了四个引脚，应用也比较简单，下面简单介绍下这个模块以及简单的超声波测距方案。
1.HC-SR04模块实物图和工作原理

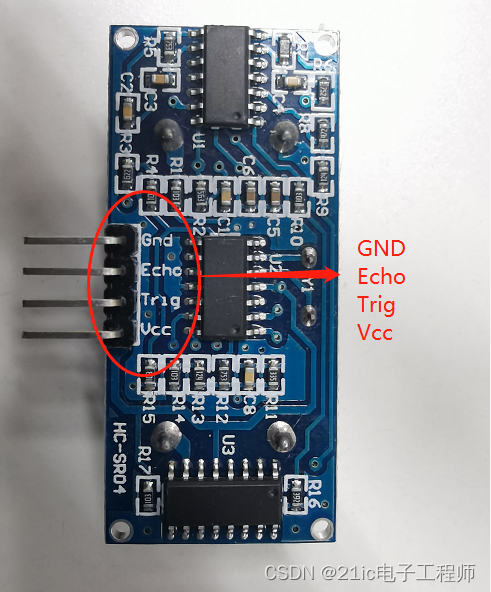

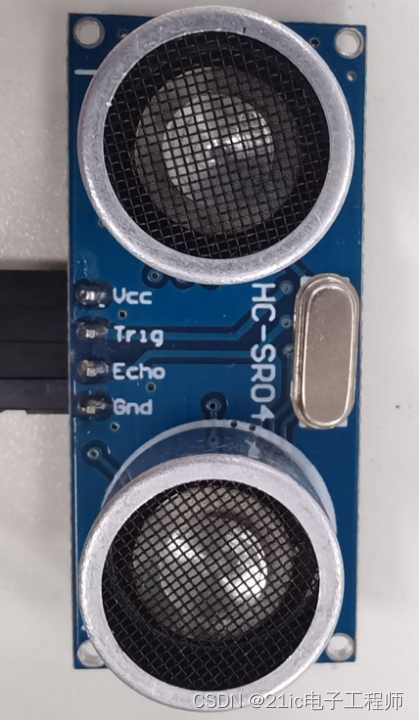

1.1实物如下图，可以看到这个模块是双面贴片的，整体感觉大气，印出来了四个引脚，分别是GND,Echo，Trig，VCC具体功能见下方
1.2首先这个模块是要单独供电的，需要给VCC接5V，GND就不多说了

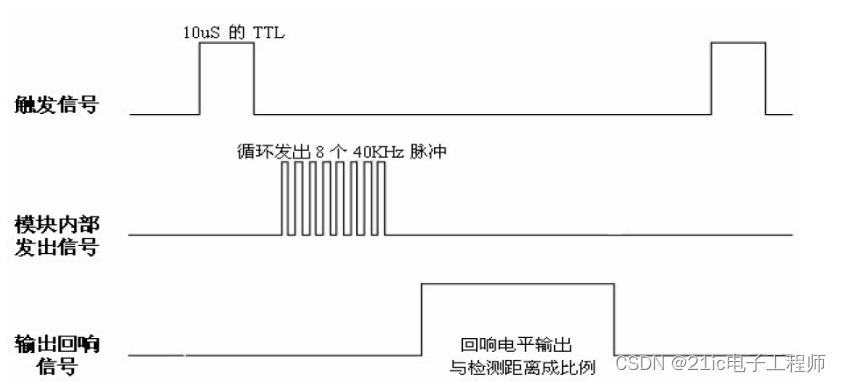

关键是Echo和Trig这两个脚，可以看下方的时序图。
a.需要给触发信号即Trig一个大于10us的方波信号
b.模块内部会产生一个8*40KHz的声波，因为是内部产生的，所以引出的四个脚测不出来这个信号，或许可以从PCBA里面其它地方测出，我没深入研究
c.输出回响信号，即Echo会返回一个高电平信号，这个高电平的持续时间和测量距离有关。
计算测距方法：我可以用一个遮挡物挡在两个突出物上方，通过初中的只是我们都知道距离=速度*时间/2，速度在空气中的速度约等于340m/s，时间即Echo的高电平信号。所以我们可以很简单的就测量出遮挡物到模块的距离。
2.要掌握的知识点和设备
2.1硬件环境
我这边用的是HC-SR04模块+STM32F103ZET6开发板+示波器，示波器是帮助分析用，可以验证设计和实际是否一致的工具，可以不要。开发板也只是起一个连接串口调试助手，产生PWM以及输入捕获的一个功能，并不一样要和我一样的开发板，理论上任何一个开发板都可以实现这个功能。
2.2软件知识
要用上面这套工具实现超声波测距的功能，需要的代码知识点也说过了，这里再提一下。
a.PWM输出一个脉冲大于10us的方波到Trig，可以用STM32的定时器输出
b.输入捕获Echo接受到的高电平信号，通过测量接受到的高电平时间，即可通过距离=速度*时间/2计算出距离。
c.串口调试，我们要通过串口调试助手打印出测量的时间和距离，可以方便直观的看到我们的结果。
理论上掌握上面三个技能就可以实现超声波测距的这个简单的项目，当然条条大路通罗马，上面的方式也不是唯一的一种。譬如我可以用信号发生器产生方波，就可以不用定时器了。毕竟工具只是工具而已。
3.代码编写，代码是参考的正点原子的PWM输出和输入捕获，因为项目原理上面说过了，基本就是这两个功能的叠加。我本来想用HAL库来做，但是CUBEMX生成的代码调试没成功，所以最后还是用的原子的标准库来做的。下面代码截取的是main.c和time.c。也是这个项目里面最重要的两个部分。
extern u8 TIM5CH1_CAPTURE_STA; //输入捕获状态
extern u16 TIM5CH1_CAPTURE_VAL; //输入捕获值
int main(void)
{
u32 temp=0;
double ss=0;
delay_init(); //延时函数初始化
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
uart_init(115200); //串口初始化为115200
TIM3_PWM_Init(71,199); //不分频。PWM频率=72000/(899+1)=80Khz
TIM5_Cap_Init(0XFFFF,72-1); //以1Mhz的频率计数
while(1)
{
delay_ms(10);
// TIM_SetCompare2(TIM3,TIM_GetCapture2(TIM3)+1);
TIM_SetCompare2(TIM3,63);
if(TIM_GetCapture2(TIM3)==300)TIM_SetCompare2(TIM3,0);
if(TIM5CH1_CAPTURE_STA&0X80)//成功捕获到了一次上升沿
{
temp=TIM5CH1_CAPTURE_STA&0X3F;
temp*=65536;//溢出时间总和
temp+=TIM5CH1_CAPTURE_VAL;//得到总的高电平时间
ss=temp*340/2/1000;
printf("高电平时间:%d us\r\n",temp);//打印总的高点平时间
printf("测试距离为:%3.0f mm\r\n",ss);
TIM5CH1_CAPTURE_STA=0;//开启下一次捕获
delay_ms(500);
}
}
}
void TIM3_Int_Init(u16 arr,u16 psc)
{
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
NVIC_InitTypeDef NVIC_InitStructure;
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE); //时钟使能
TIM_TimeBaseStructure.TIM_Period = arr; //设置在下一个更新事件装入活动的自动重装载寄存器周期的值 计数到5000为500ms
TIM_TimeBaseStructure.TIM_Prescaler =psc; //设置用来作为TIMx时钟频率除数的预分频值 10Khz的计数频率
TIM_TimeBaseStructure.TIM_ClockDivision = 0; //设置时钟分割:TDTS = Tck_tim
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //TIM向上计数模式
TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure); //根据TIM_TimeBaseInitStruct中指定的参数初始化TIMx的时间基数单位
TIM_ITConfig( //使能或者失能指定的TIM中断
TIM3, //TIM2
TIM_IT_Update | //TIM 中断源
TIM_IT_Trigger, //TIM 触发中断源
ENABLE //使能
);
NVIC_InitStructure.NVIC_IRQChannel = TIM3_IRQn; //TIM3中断
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0; //先占优先级0级
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3; //从优先级3级
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道被使能
NVIC_Init(&NVIC_InitStructure); //根据NVIC_InitStruct中指定的参数初始化外设NVIC寄存器
TIM_Cmd(TIM3, ENABLE); //使能TIMx外设
}
void TIM3_IRQHandler(void) //TIM3中断
{
if (TIM_GetITStatus(TIM3, TIM_IT_Update) != RESET) //检查指定的TIM中断发生与否:TIM 中断源
{
TIM_ClearITPendingBit(TIM3, TIM_IT_Update ); //清除TIMx的中断待处理位:TIM 中断源
LED1=!LED1;
}
}
//PWM输出初始化
//arr：自动重装值
//psc：时钟预分频数
void TIM3_PWM_Init(u16 arr,u16 psc)
{
GPIO_InitTypeDef GPIO_InitStructure;
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
TIM_OCInitTypeDef TIM_OCInitStructure;
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB | RCC_APB2Periph_AFIO, ENABLE); //使能GPIO外设和AFIO复用功能模块时钟使能
GPIO_PinRemapConfig(GPIO_PartialRemap_TIM3, ENABLE); //Timer3部分重映射 TIM3_CH2->PB5 //用于TIM3的CH2输出的PWM通过该LED显示
//设置该引脚为复用输出功能,输出TIM3 CH2的PWM脉冲波形
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5; //TIM_CH2
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);
//GPIO_WriteBit(GPIOA, GPIO_Pin_7,Bit_SET); // PA7上拉
TIM_TimeBaseStructure.TIM_Period = arr; //设置在下一个更新事件装入活动的自动重装载寄存器周期的值 80K
TIM_TimeBaseStructure.TIM_Prescaler =psc; //设置用来作为TIMx时钟频率除数的预分频值 不分频
TIM_TimeBaseStructure.TIM_ClockDivision = 0; //设置时钟分割:TDTS = Tck_tim
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //TIM向上计数模式
TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure); //根据TIM_TimeBaseInitStruct中指定的参数初始化TIMx的时间基数单位
TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2; //选择定时器模式:TIM脉冲宽度调制模式2
TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能
TIM_OCInitStructure.TIM_Pulse = 0; //设置待装入捕获比较寄存器的脉冲值
TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; //输出极性:TIM输出比较极性高
TIM_OC2Init(TIM3, &TIM_OCInitStructure); //根据TIM_OCInitStruct中指定的参数初始化外设TIMx
TIM_OC2PreloadConfig(TIM3, TIM_OCPreload_Enable); //使能TIMx在CCR2上的预装载寄存器
TIM_ARRPreloadConfig(TIM3, ENABLE); //使能TIMx在ARR上的预装载寄存器
TIM_Cmd(TIM3, ENABLE); //使能TIMx外设
}
//定时器5通道1输入捕获配置
TIM_ICInitTypeDef TIM5_ICInitStructure;
void TIM5_Cap_Init(u16 arr,u16 psc)
{
GPIO_InitTypeDef GPIO_InitStructure;
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
NVIC_InitTypeDef NVIC_InitStructure;
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM5, ENABLE); //使能TIM5时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //使能GPIOA时钟
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; //PA0 清除之前设置
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD; //PA0 输入
GPIO_Init(GPIOA, &GPIO_InitStructure);
GPIO_ResetBits(GPIOA,GPIO_Pin_0); //PA0 下拉
//初始化定时器5 TIM5
TIM_TimeBaseStructure.TIM_Period = arr; //设定计数器自动重装值
TIM_TimeBaseStructure.TIM_Prescaler =psc; //预分频器
TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1; //设置时钟分割:TDTS = Tck_tim
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //TIM向上计数模式
TIM_TimeBaseInit(TIM5, &TIM_TimeBaseStructure); //根据TIM_TimeBaseInitStruct中指定的参数初始化TIMx的时间基数单位
//初始化TIM5输入捕获参数
TIM5_ICInitStructure.TIM_Channel = TIM_Channel_1; //CC1S=01 选择输入端 IC1映射到TI1上
TIM5_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising; //上升沿捕获
TIM5_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI; //映射到TI1上
TIM5_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1; //配置输入分频,不分频
TIM5_ICInitStructure.TIM_ICFilter = 0x00;//IC1F=0000 配置输入滤波器 不滤波
TIM_ICInit(TIM5, &TIM5_ICInitStructure);
//中断分组初始化
NVIC_InitStructure.NVIC_IRQChannel = TIM5_IRQn; //TIM3中断
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2; //先占优先级2级
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0; //从优先级0级
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道被使能
NVIC_Init(&NVIC_InitStructure); //根据NVIC_InitStruct中指定的参数初始化外设NVIC寄存器
TIM_ITConfig(TIM5,TIM_IT_Update|TIM_IT_CC1,ENABLE);//允许更新中断 ,允许CC1IE捕获中断
TIM_Cmd(TIM5,ENABLE ); //使能定时器5
}
u8 TIM5CH1_CAPTURE_STA=0; //输入捕获状态
u16 TIM5CH1_CAPTURE_VAL; //输入捕获值
//定时器5中断服务程序
void TIM5_IRQHandler(void)
{
if((TIM5CH1_CAPTURE_STA&0X80)==0)//还未成功捕获
{
if (TIM_GetITStatus(TIM5, TIM_IT_Update) != RESET)
{
if(TIM5CH1_CAPTURE_STA&0X40)//已经捕获到高电平了
{
if((TIM5CH1_CAPTURE_STA&0X3F)==0X3F)//高电平太长了
{
TIM5CH1_CAPTURE_STA|=0X80;//标记成功捕获了一次
TIM5CH1_CAPTURE_VAL=0XFFFF;
}else TIM5CH1_CAPTURE_STA++;
}
}
if (TIM_GetITStatus(TIM5, TIM_IT_CC1) != RESET)//捕获1发生捕获事件
{
if(TIM5CH1_CAPTURE_STA&0X40) //捕获到一个下降沿
{
TIM5CH1_CAPTURE_STA|=0X80; //标记成功捕获到一次高电平脉宽
TIM5CH1_CAPTURE_VAL=TIM_GetCapture1(TIM5);
TIM_OC1PolarityConfig(TIM5,TIM_ICPolarity_Rising); //CC1P=0 设置为上升沿捕获
}else //还未开始,第一次捕获上升沿
{
TIM5CH1_CAPTURE_STA=0; //清空
TIM5CH1_CAPTURE_VAL=0;
TIM_SetCounter(TIM5,0);
TIM5CH1_CAPTURE_STA|=0X40; //标记捕获到了上升沿
TIM_OC1PolarityConfig(TIM5,TIM_ICPolarity_Falling); //CC1P=1 设置为下降沿捕获
}
}
}
TIM_ClearITPendingBit(TIM5, TIM_IT_CC1|TIM_IT_Update); //清除中断标志位
}
4.硬件连接以及实验照片

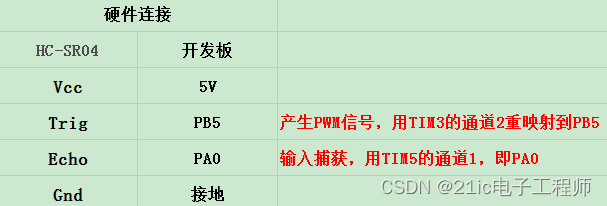

4.1硬件连接

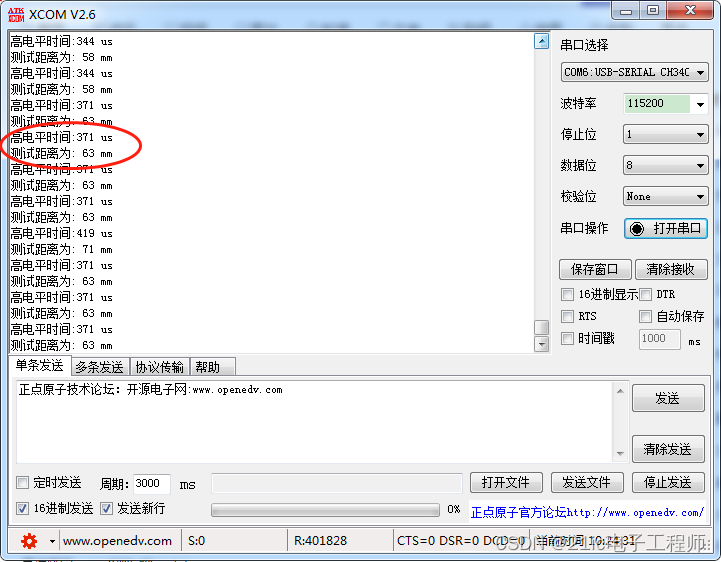

4.2串口显示结果

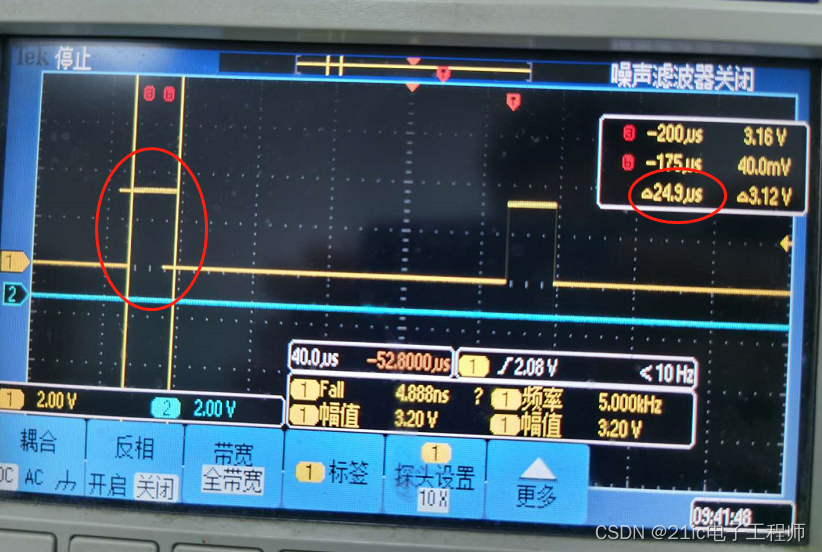

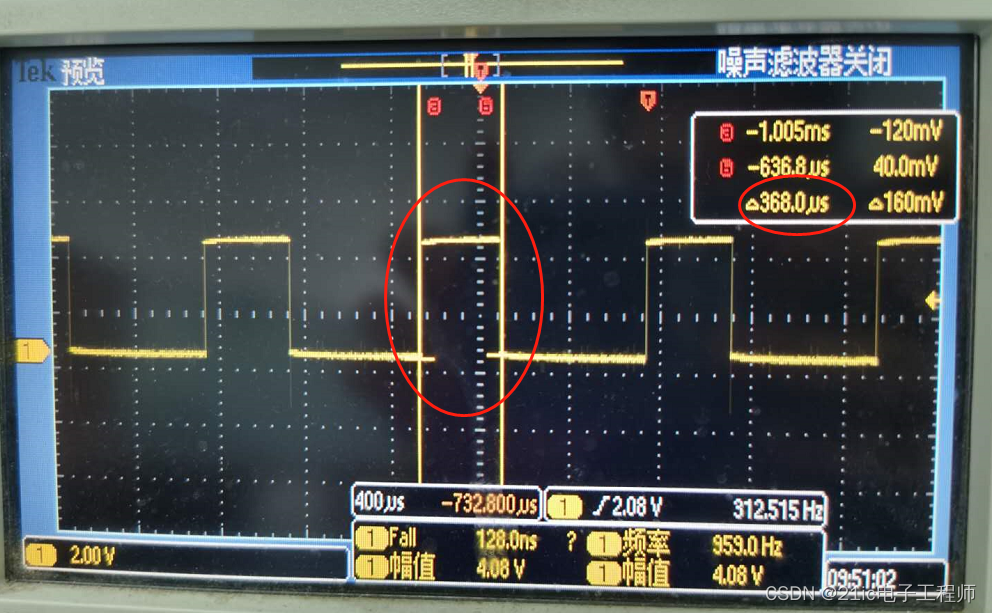

4.3Echo和Trig信号
基本功能是实现了，以上就是对HC-SR04这个模块的简单介绍和使用分享。当然这个模块也很常见，网上类似的分享也挺多的，但和我一样的肯定没有，起码图片都是我新鲜截取拍摄的，这次的测试也是我花了些心思做出来的，我的小目标就是攒齐3个原创**，贴一个加V的认证，看了下原创活动是到今年年底，也算是今年的一个年度计划吧，希望可以实现。@21小跑堂 @21小跑堂
PS:附件是我在网上找的一个HC-SR04模块的资料，可以参考，但我看了下好像和我手上这个有点儿不一样，但引脚定义是一样的，不影响整体设计思路，可以看看。
---------------------
作者：王小琪
链接：https://bbs.21ic.com/icview-3044038-1-1.html
来源：21ic.com
此文章已获得原创/原创奖标签，著作权归21ic所有，任何人未经允许禁止转载。
