STM32F103 笔记-程序下载方法1：ISP串口下载

已于 2022-03-30 23:26:24 修改
阅读量2.6k 收藏 7
点赞数 3
分类专栏： 嵌入式学习 文章标签： stm32 单片机
于 2022-03-30 23:17:36 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/ielxd1989/article/details/123859871
版权

1 学习资料

2 笔记

2.1 基础

  • PA9和PA10分别是USART1的TX和RX口，正点原子开发板是把这2个口通过CH340转成了USB 232口。
  • 通过flymcu连接开发板的USB 232（USART1）（可以且必须是USART1），可以下载程序（ISP方式）。

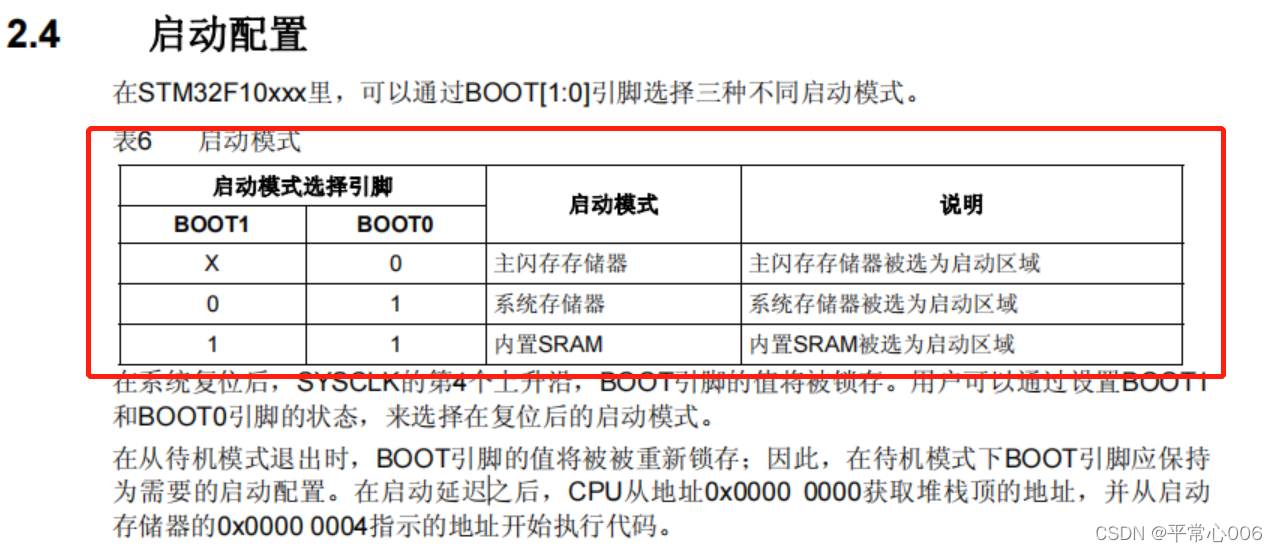

  • 启动配置
    在这里插入图片描述

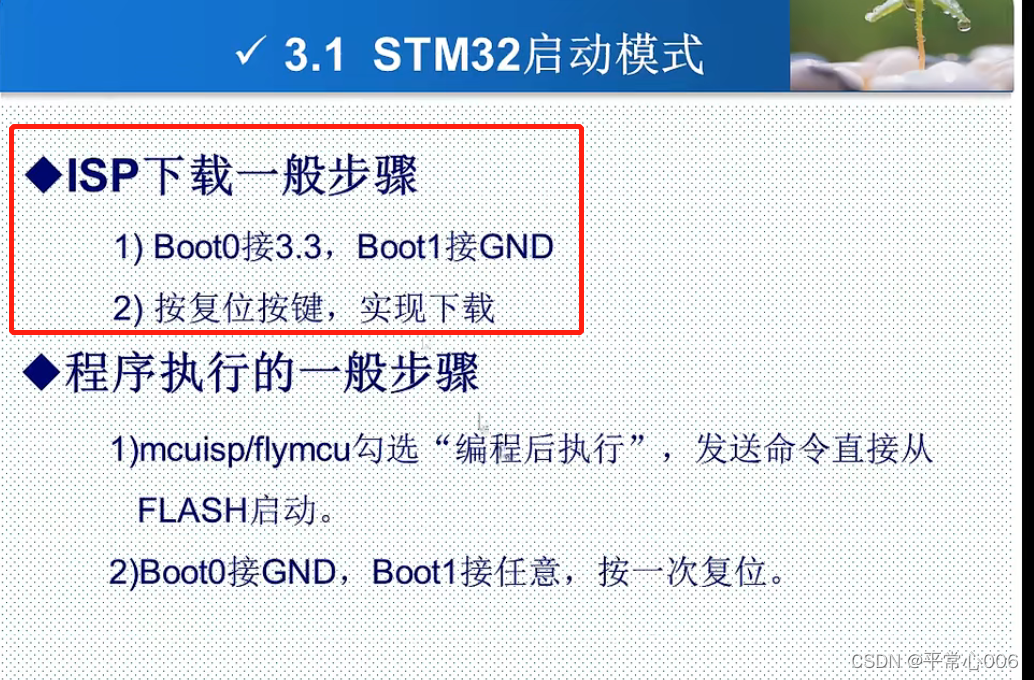

  • ISP下载的步骤
    不要怀疑这张图片，手动试了下，的确如此。
    flymcu之所以看起来是一键下载，是因为正点原子在开发板上做了一些工作，并且flymcu选择了特殊的选项，完成了boot0和boot1取值的自动切换。
    在这里插入图片描述

2.2 使用flymcu，实现ISP一键下载

在这里插入图片描述
