一、概述

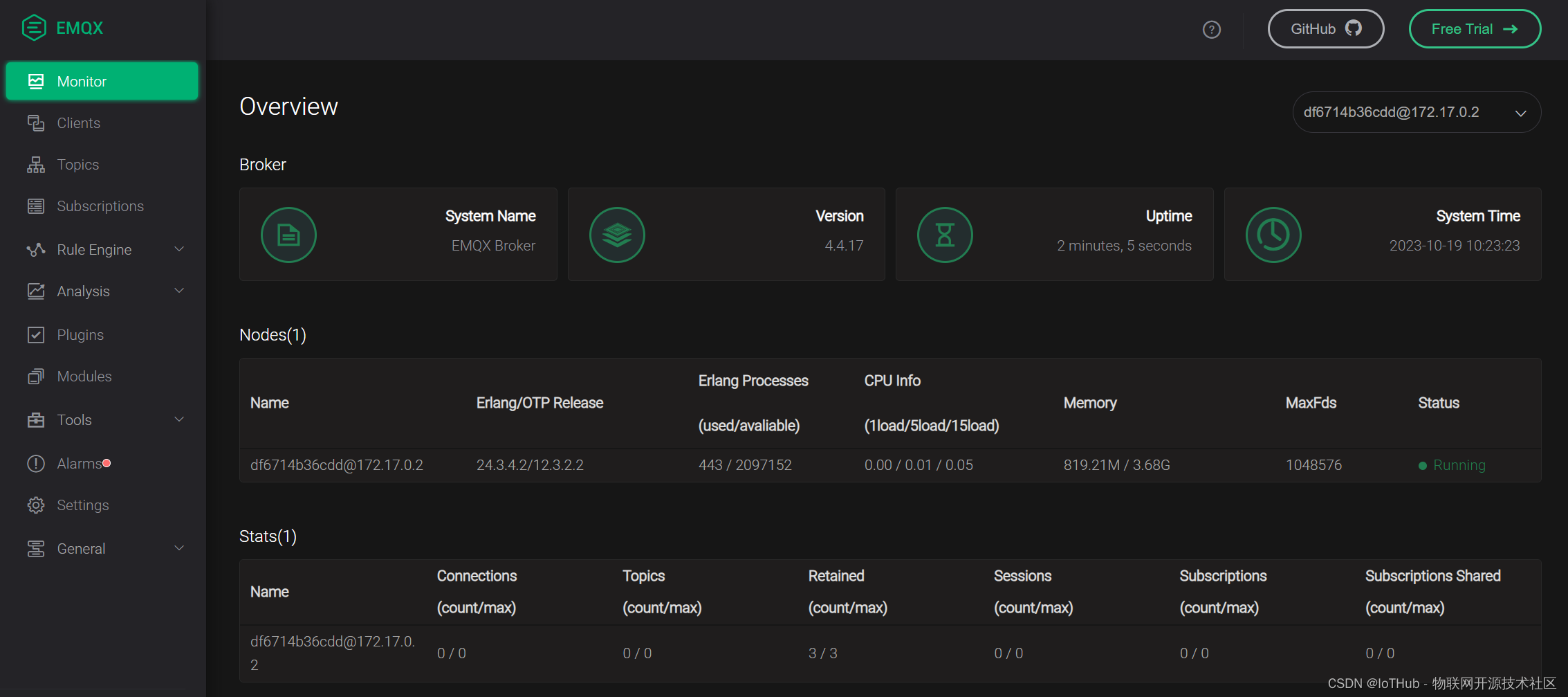

1.EMQX

# 4.4
docker pull emqx/emqx:4.4.17

docker run -d --name emqx -p 1883:1883 -p 8081:8081 -p 8083:8083 -p 8084:8084 -p 8883:8883 -p 18083:18083 emqx/emqx:4.4.17

账号：admin
初始密码：public
修改密码：1qaz2wsx

http://192.168.202.168:18083
账号：admin
修改密码：1qaz2wsx

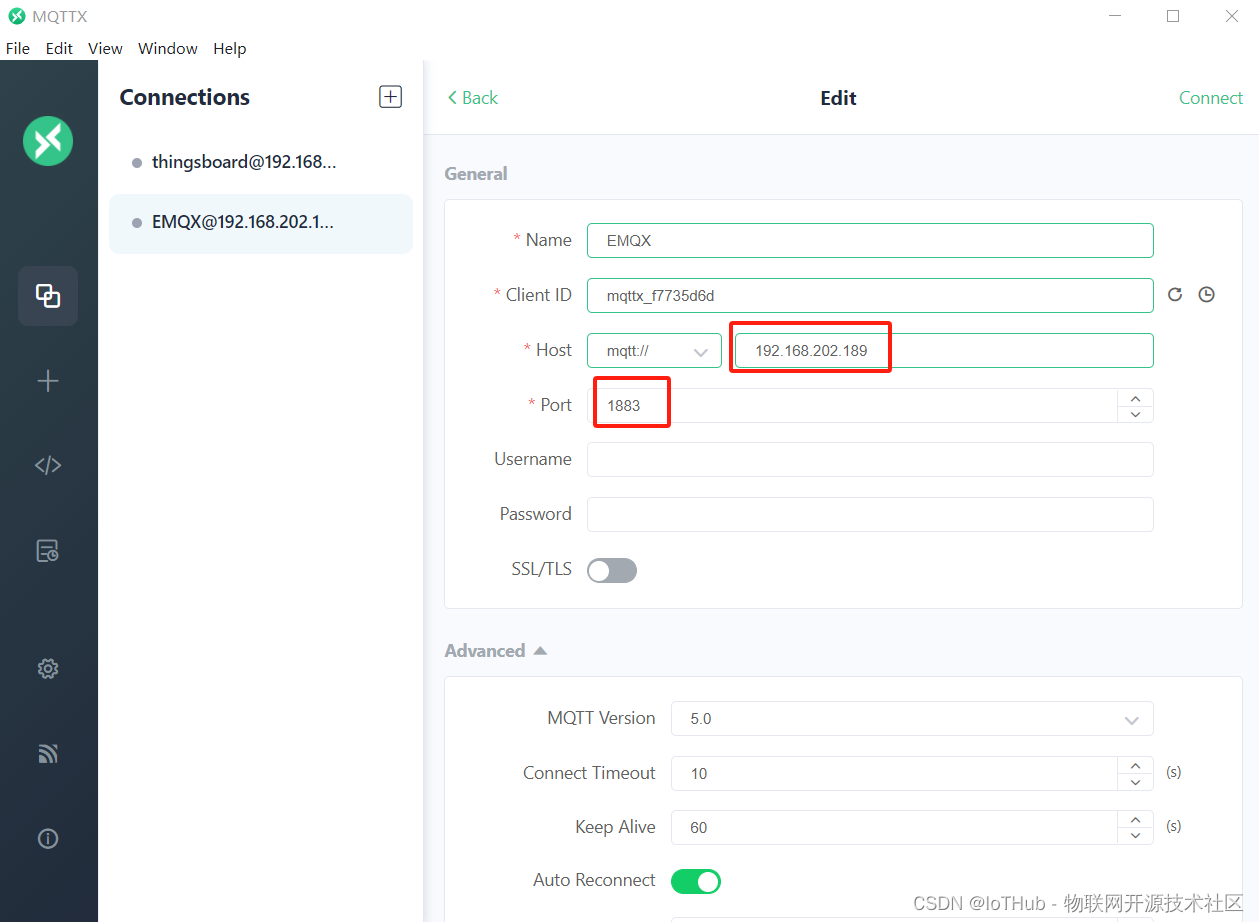

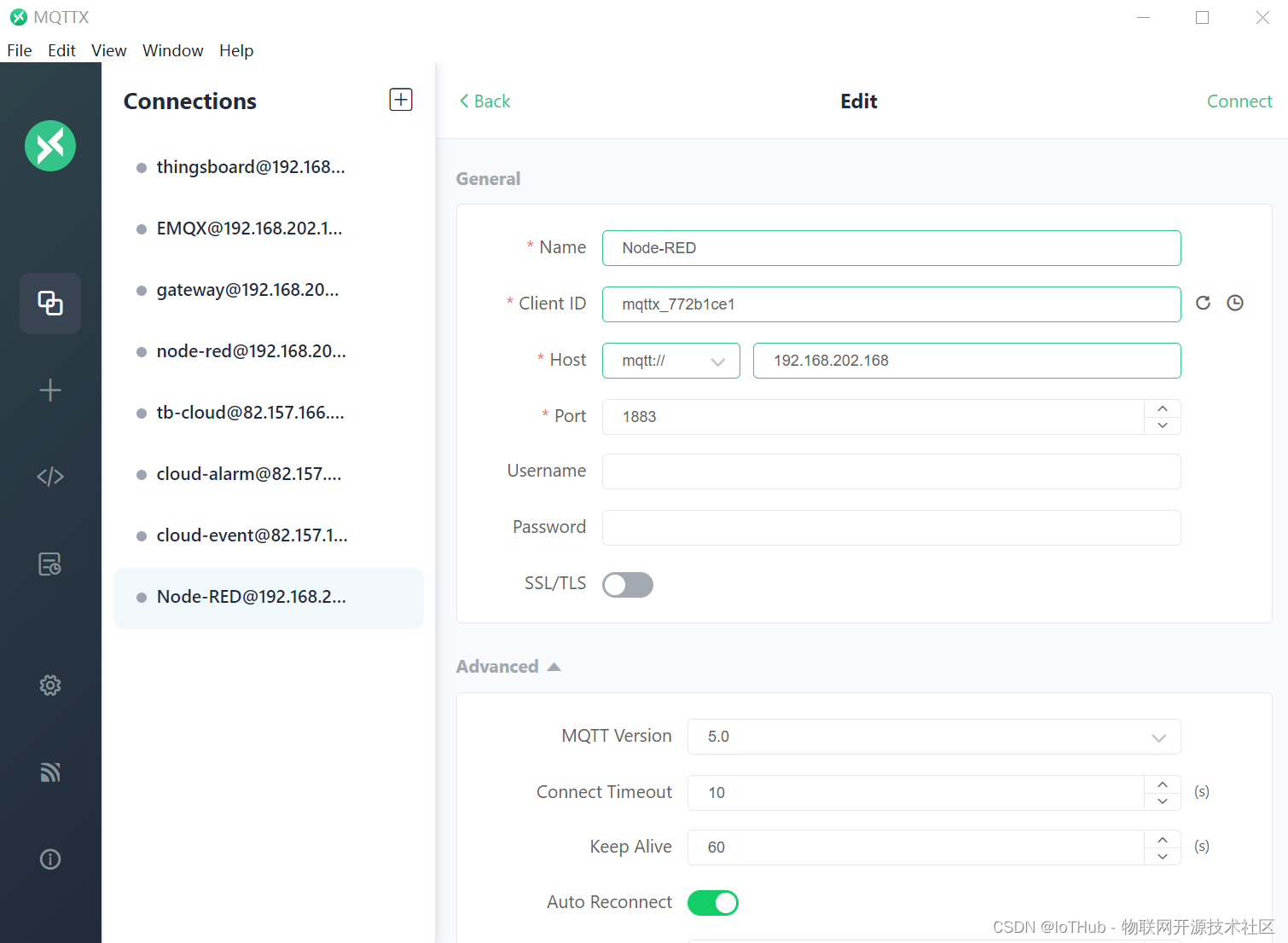

2.MQTTX

二、发布数据到MQTT

1.Node-RED配置

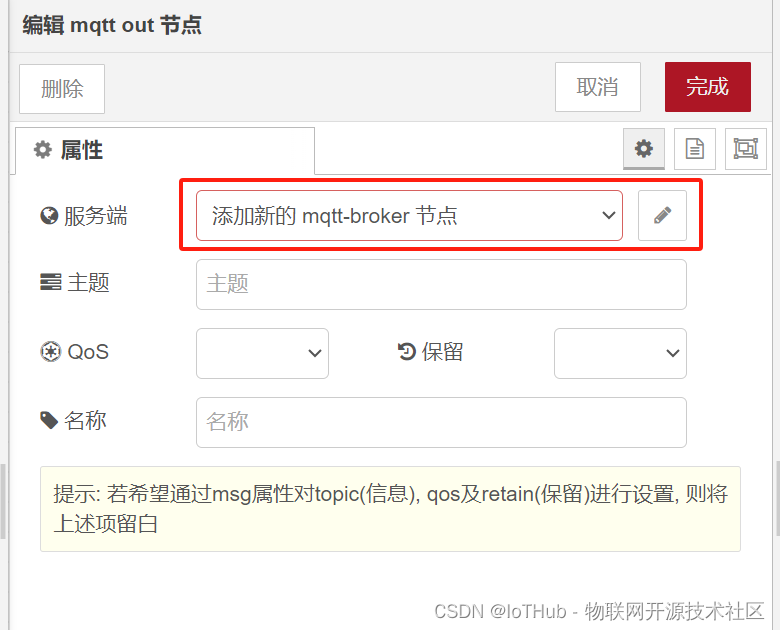

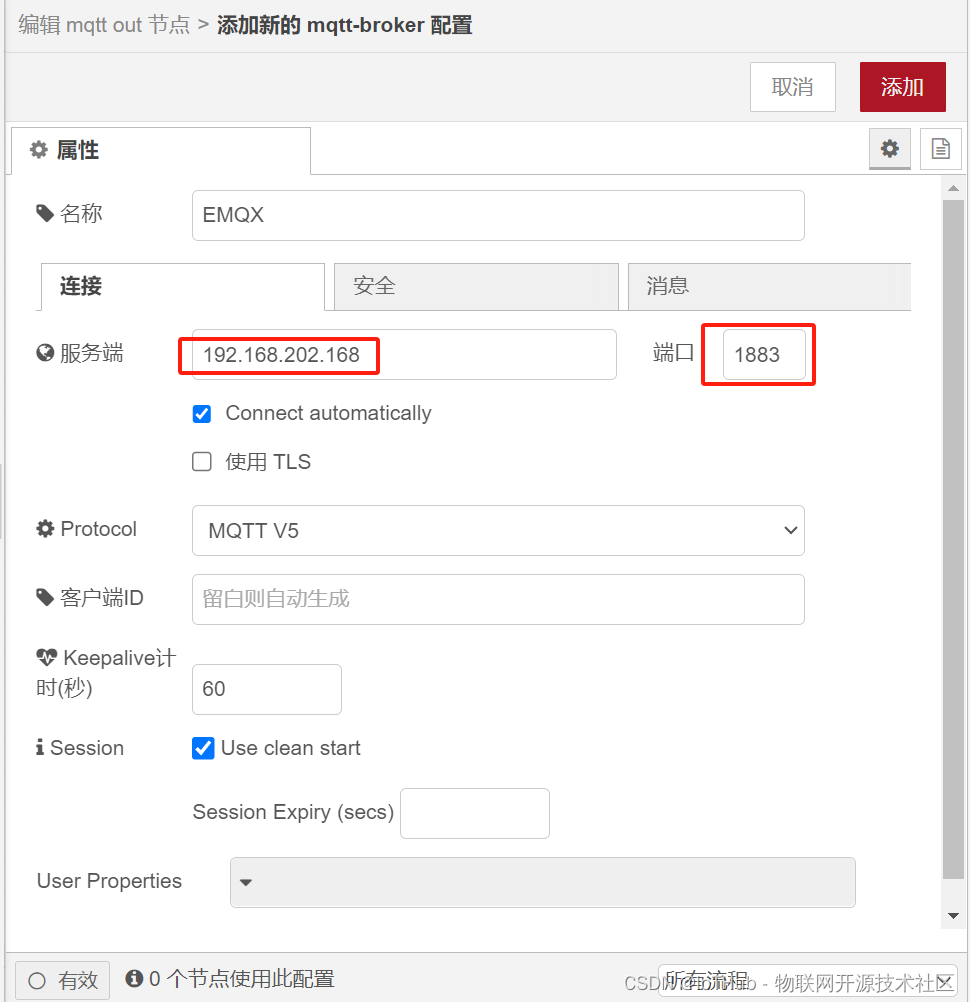

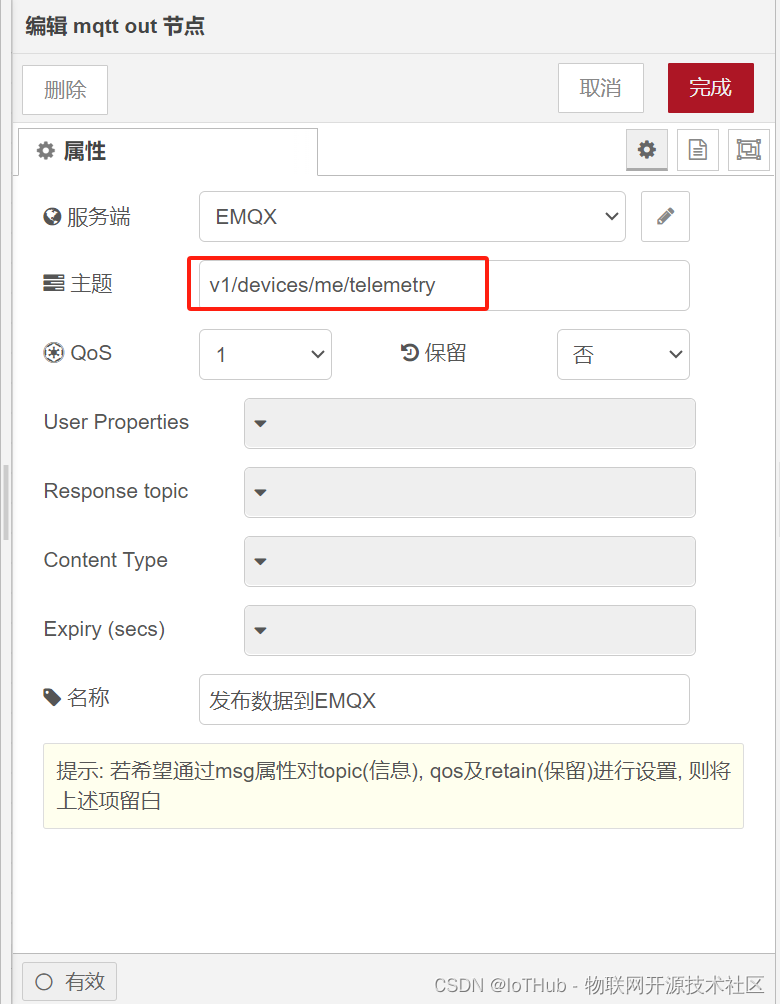

1.1.配置 mqtt out

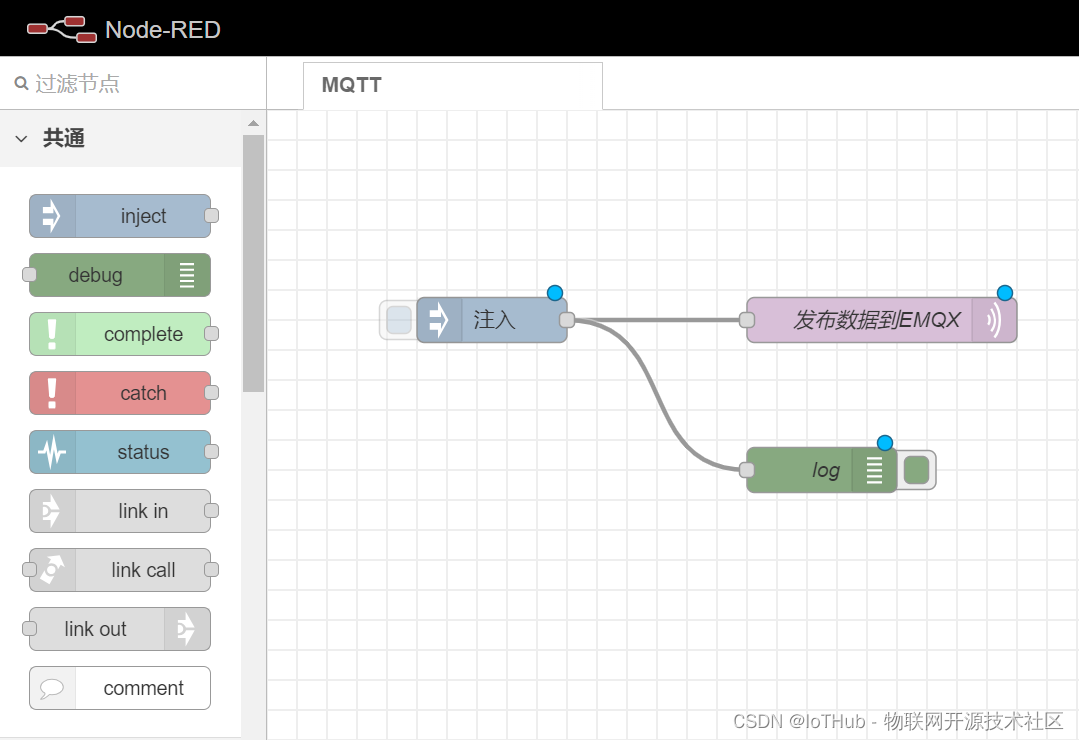

1.2.配置流程

v1/devices/me/telemetry

{
	"stringKey": "value1",
	"booleanKey": true,
	"doubleKey": 42.0,
	"longKey": 73,
	"jsonKey": {
		"someNumber": 42,
		"someArray": [1, 2, 3],
		"someNestedObject": {
			"key": "value"
		}
	}
}

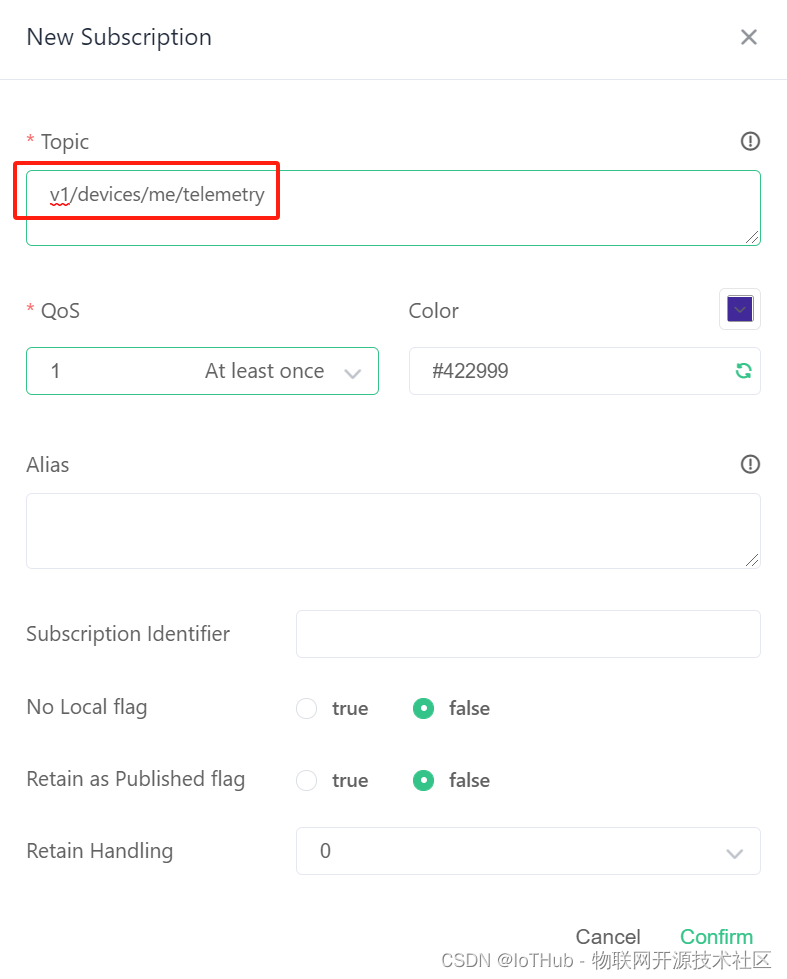

2.MQTTX订阅数据

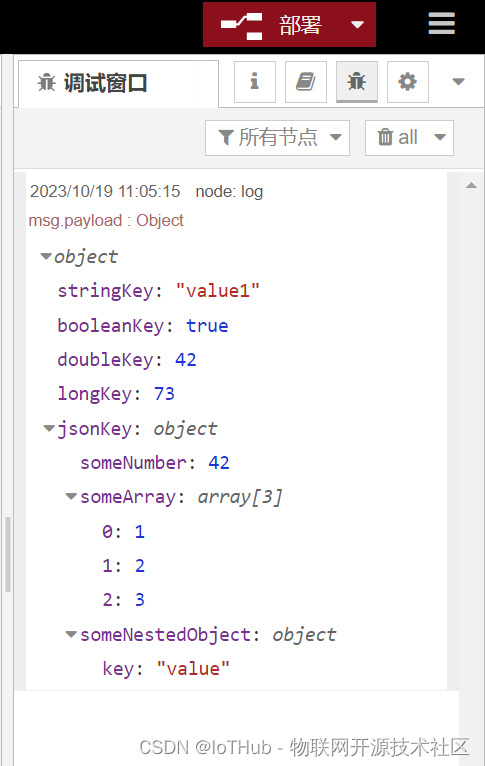

3.测试

三、从MQTT订阅数据

1.Node-RED配置

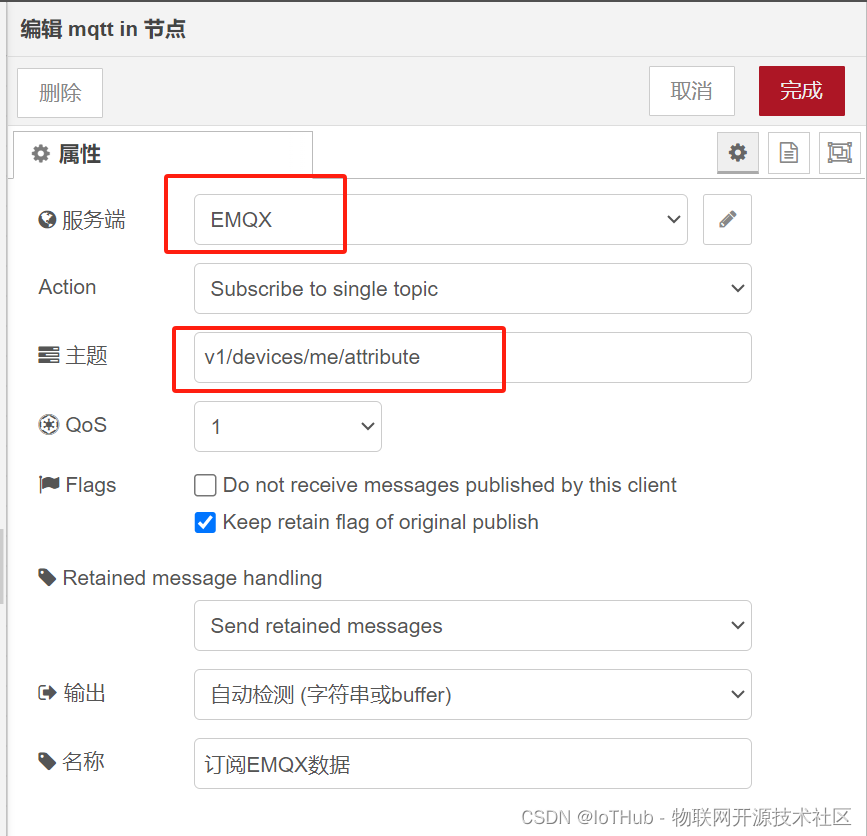

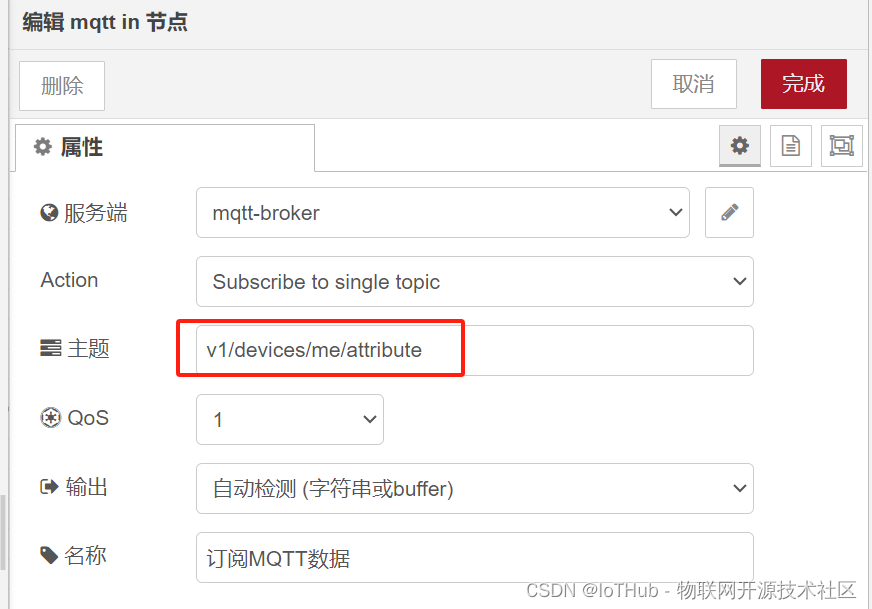

1.1.配置 mqtt in

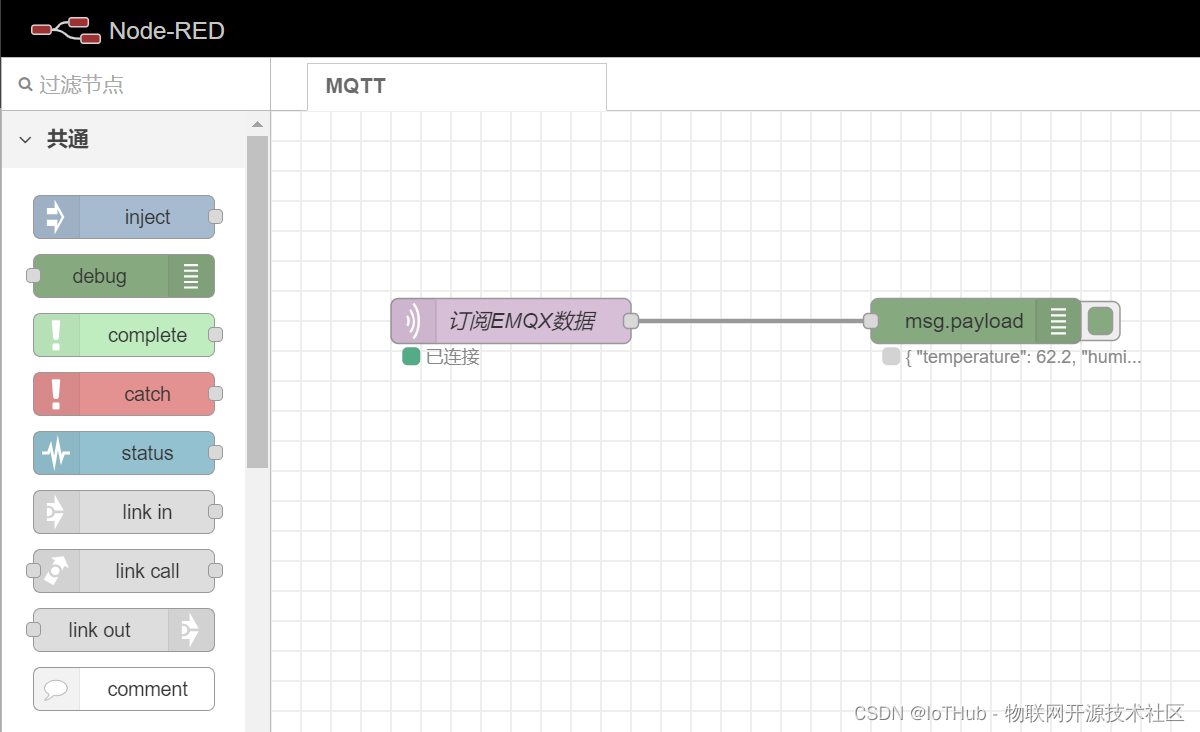

1.2.配置流程

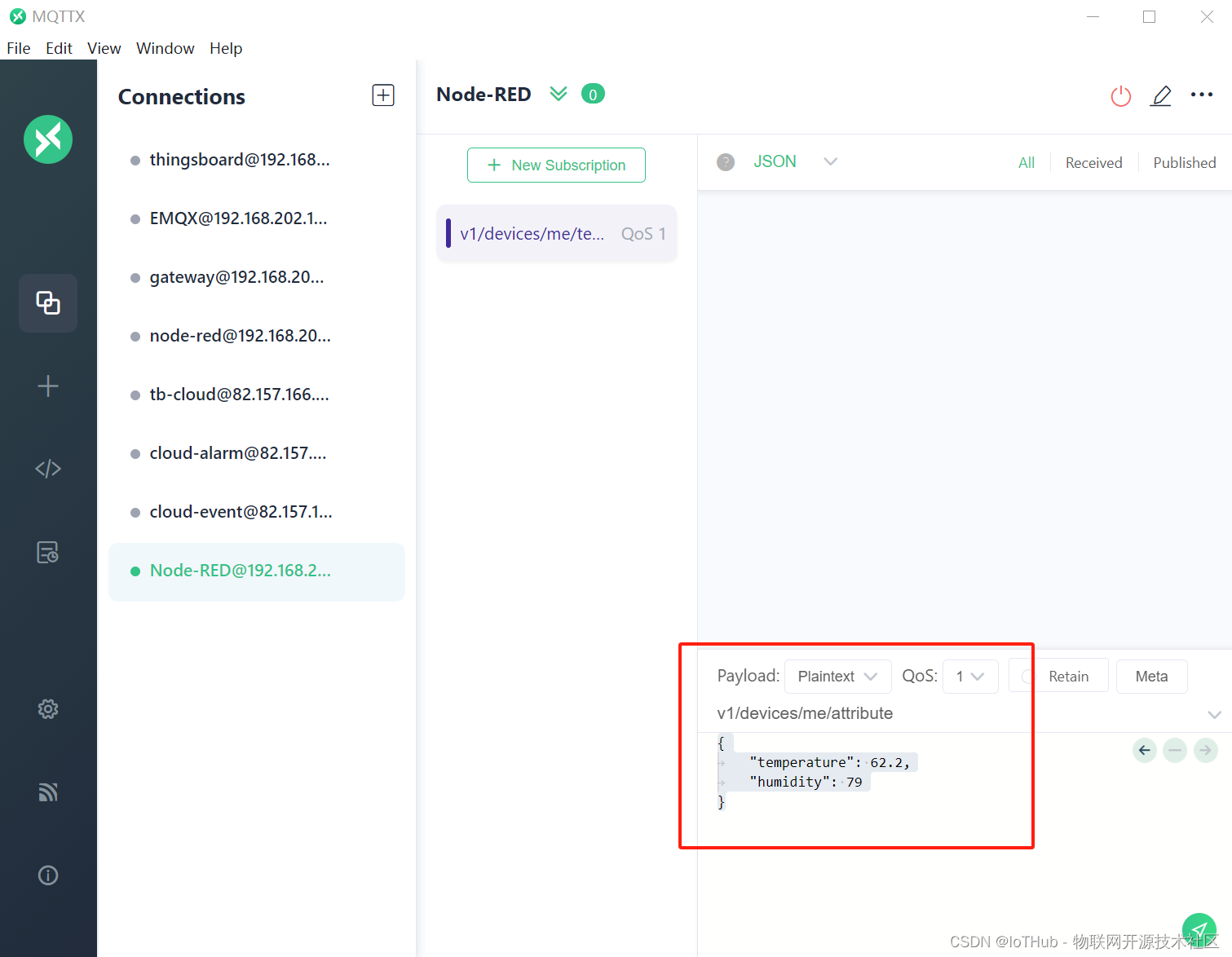

2.MQTT发布数据

v1/devices/me/attribute

{
	"temperature": 62.2,
	"humidity": 79
}

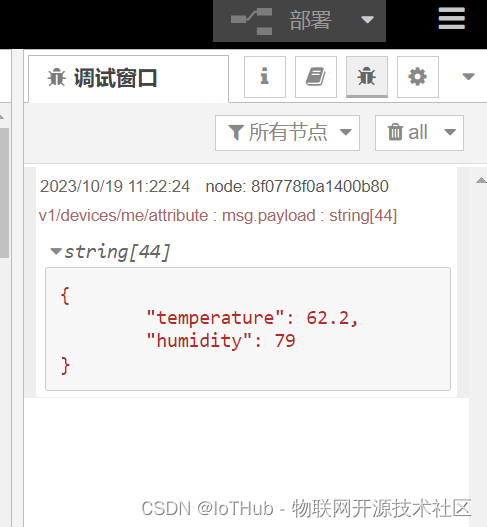

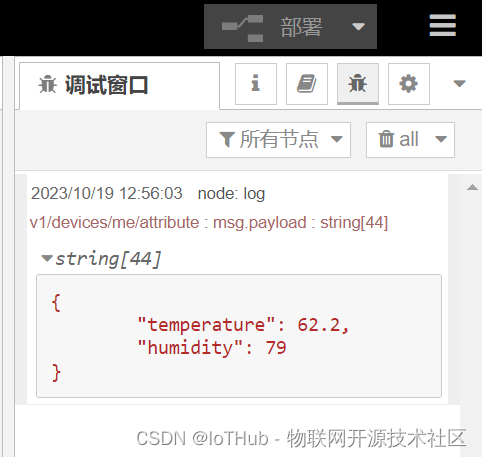

3.测试

四、MQTT-Broker

1.node-red-contrib-aedes

node-red-contrib-aedes

https://flows.nodered.org/node/node-red-contrib-aedes

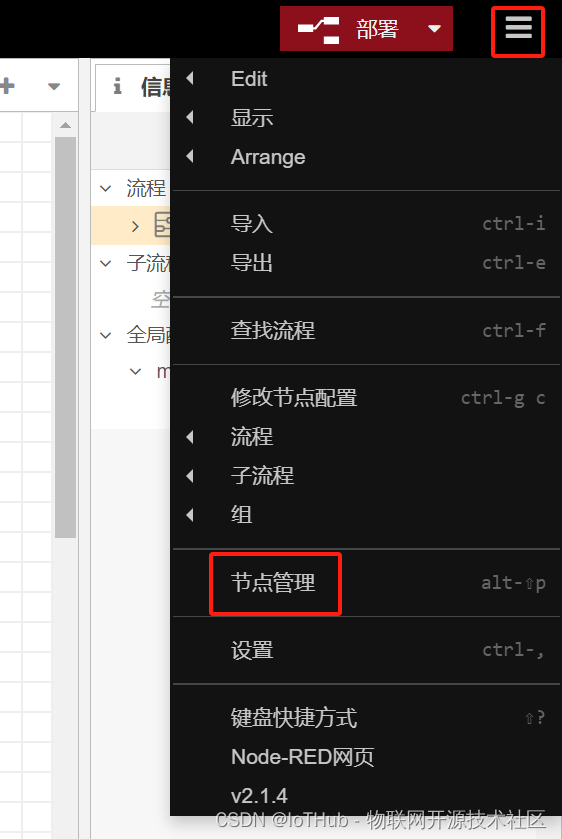

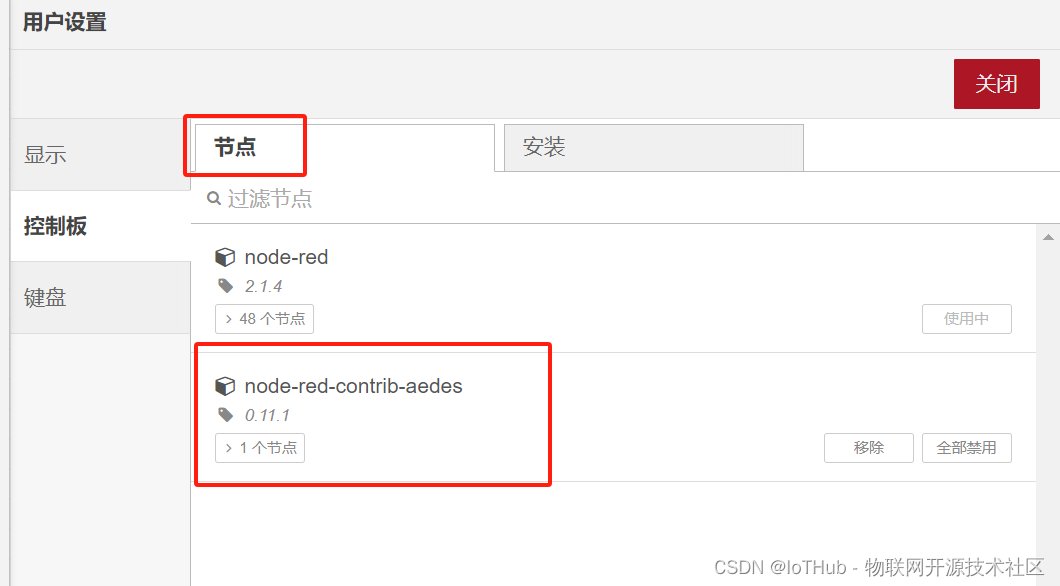

2.安装节点

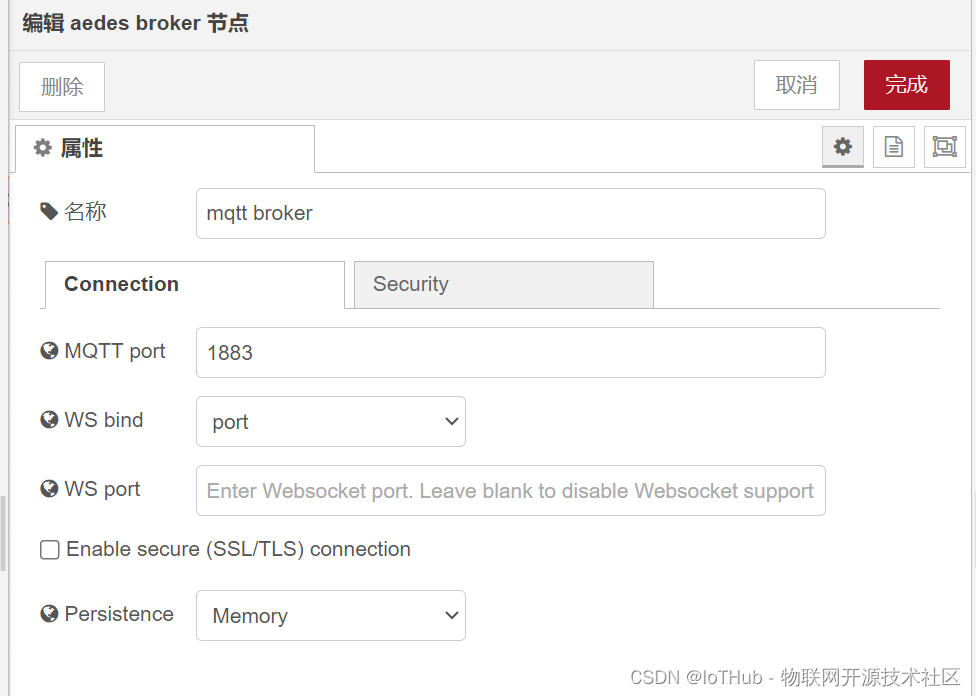

3.配置 MQTT Broker

MQTT version: 3.1.1

4.配置流程

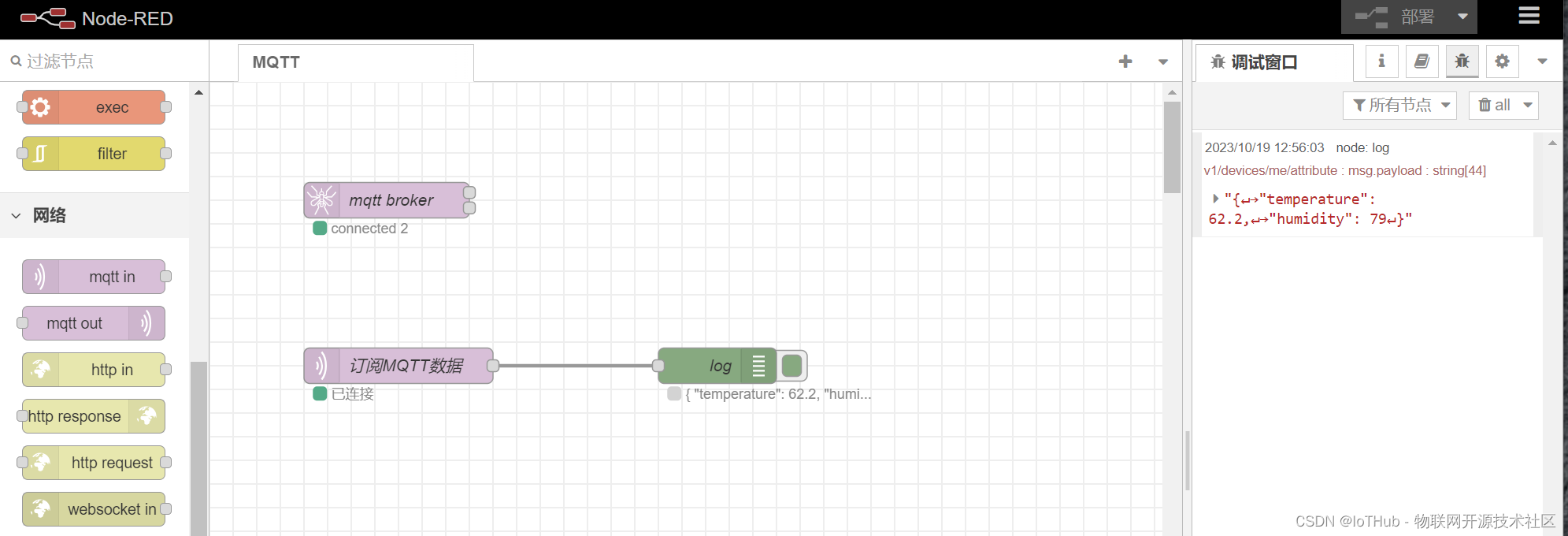

5.测试
