spaceclaim简单建模

1.打开spaceclaim

2.根据尺寸用线画外壳一半截面即可

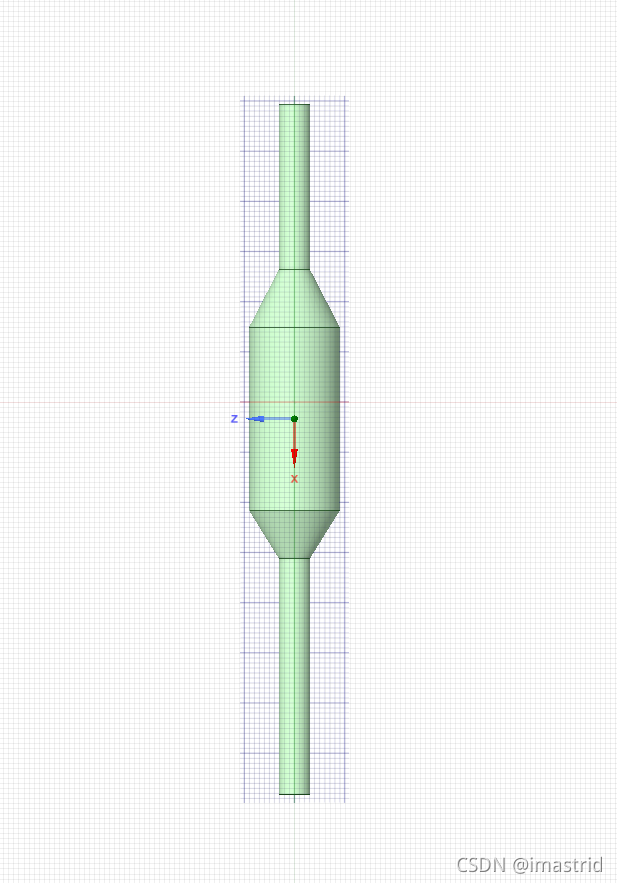

3.然后取消草图,绕轴中心旋转360°

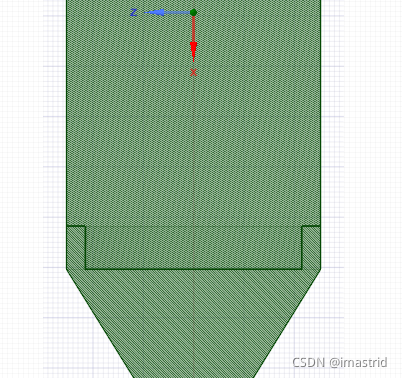

4.选择截面继续在对应位置画分布板的线条,画左边一半就行

5.取消草图,绕轴中心旋转360°

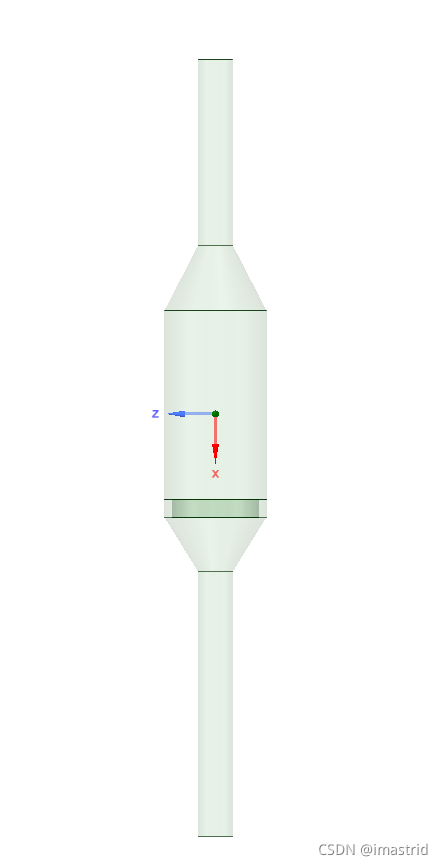

6.选择相交里面的组合,选择主体,然后选择画好的分布板面。会自动分割实体,获得两个实体

7.在分布板上画圈,或者
