USB HUB控制器芯片 CH334/5

概述

CH334和CH335是符合USB2.0协议规范的4端口USB HUB控制器芯片，上行端口支持USB2.0高速和全速，下行端口支持USB2.0高速480Mbps、全速12Mbps和低速1.5Mbps。不但支持低成本的STT模式（单个TT分时调度4个下行端口），还支持高性能的MTT模式（4个TT各对应1个端口，并发处理）。
工业级设计，外围精简，可应用于计算机和工控机主板、外设、嵌入式系统等。

特点

• 4口USB集线器，提供4个USB2.0下行端口，向下兼容USB1.1协议规范
• 支持各端口独立电源控制或GANG整体联动电源控制
• 支持各端口独立过流检测或GANG整体过流检测，支持5V耐压过流信号输入
• 支持高性能的MTT模式，为每个端口提供独立TT实现满带宽并发传输，总带宽是STT的4倍
• 支持端口状态LED指示灯
• 可通过外部EEPROM配置是否支持复合设备、不可移除设备、自定义VID、PID和端口配置
• 内置信息存储器，针对行业特殊需求可批量定制厂商或产品信息及配置，无需EEPROM
• 自研的专用USB PHY，LPM低功耗技术，相比第一代HUB芯片大幅降低，支持自供电或总线供电
• 可通过I/0引脚或外部EEPROM配置自供电或总线供电模式
• 提供晶体振荡器，内置电容，支持外部12MHz输入，内置PLL为USB PHY提供480MHz时钟
• 内置专业的高精度时钟，可以选择去掉外部12MHz晶体，节省成本、减小体积和降低EMI
• 上行端口内置1.5KΩ上拉电阻，下行端口内置USB Host主机所需下拉电阻，外围精简
• 内置LDO线性降压调节器，可将USB总线电源电压转换为芯片的3.3V工作电源
• CH335支持MCU控制上行端口与1#下行端口交换
• 6KV增强ESD性能，Class 3A
• 工业级温度范围：-40 ~ 85℃

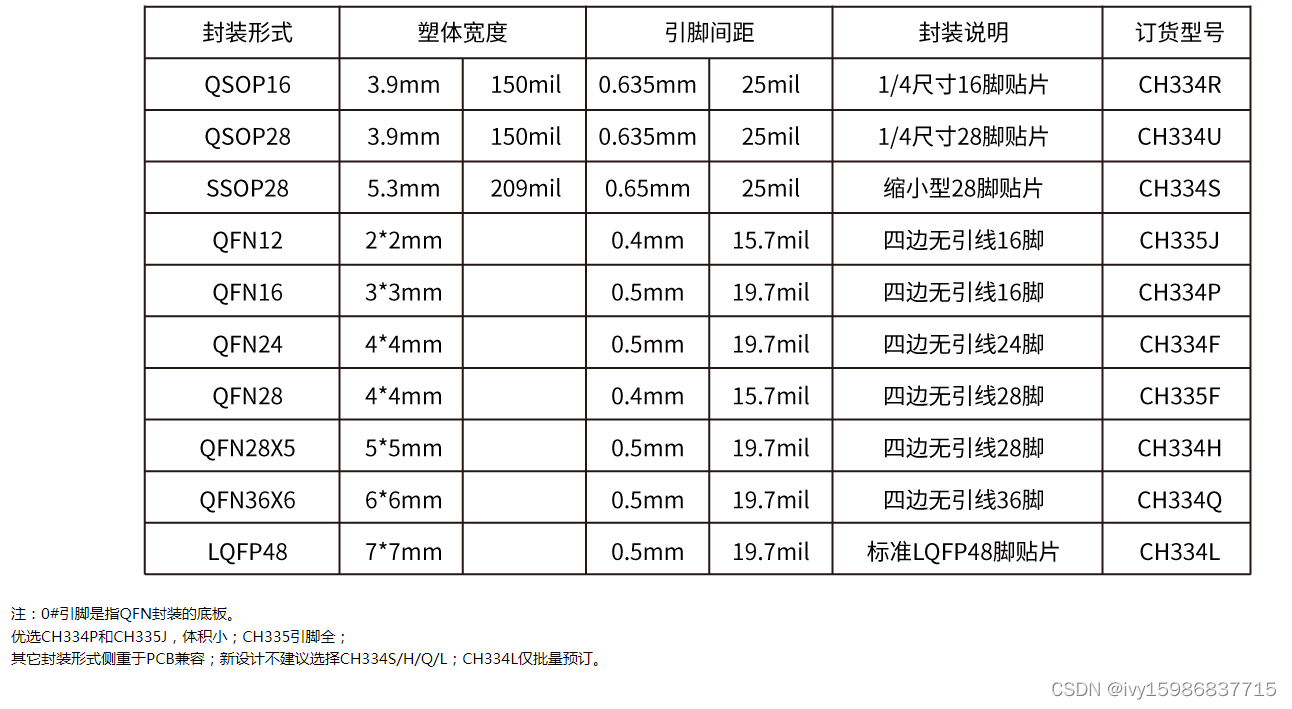

• 提供QFN28、QFN24、QFN16、QFN12、SOP16、QSOP28等多种封装形式

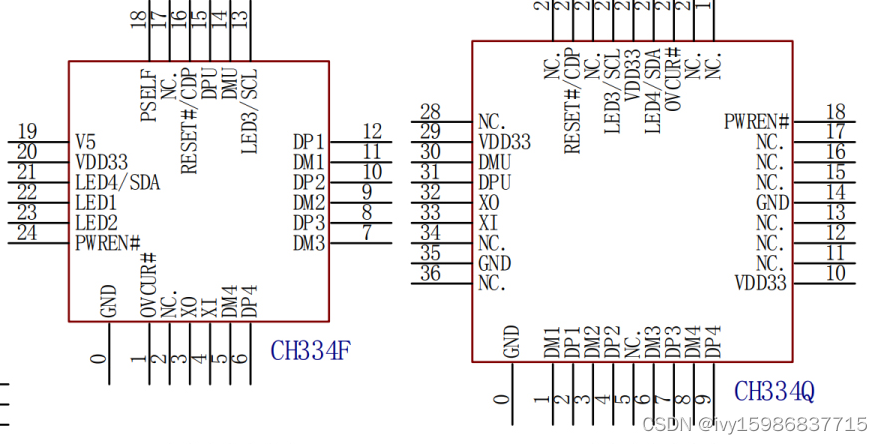

封装

-------------------------------------------------------------------------------------------------------------------------------
