暖通空调水系统分类、“管制”和同程异程式的优缺点

本文详细分析了开式循环与闭式循环空调水系统的优缺点,包括腐蚀问题、能耗、投资成本以及系统复杂性。此外,还介绍了两管制、三管制和四管制系统的特性,探讨了它们在供冷供热需求、系统稳定性和投资成本之间的权衡。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

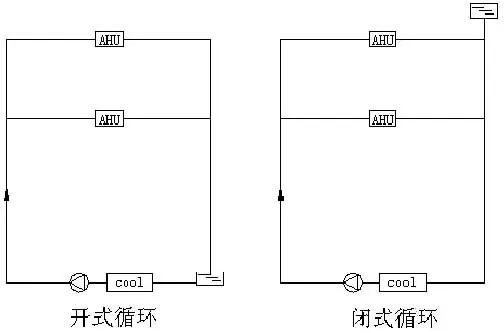

开式循环的优点:

冷水箱有一定的蓄冷能力,可以减少冷冻机的开启时间,增加能量调节能力,且冷水温度的波动可以小一些。

开式循环的缺点是:

1.冷水与大气接触,循环水中含氧量高,宜腐蚀管路。

2.末端设备(喷水池、表冷器)与冷冻站高差较大时,水泵则须克服高差造成的静水压力,增加耗电量。

3.如果喷水池较低,不能直接自流回到冷冻站时,则需增加回水池和回水泵。

4.如果采用自流回水,回水的管径较大,会增加投资。

闭式循环的优点:

1.由于管路不与大气相接触,管道与设备不宜腐蚀。

2.不需为高处设备提供的静水压力,循环水泵的压力低,从而水泵的功率相对较小。

3.由于没有回水箱、不需重力回水、回水不需另设水泵等,因而投资省、系统简单。

闭式循环的缺点:

1.蓄冷能力小,低负荷时,冷冻机也需经常开动。

2.膨胀水箱的补水有时需要另设加压水泵。

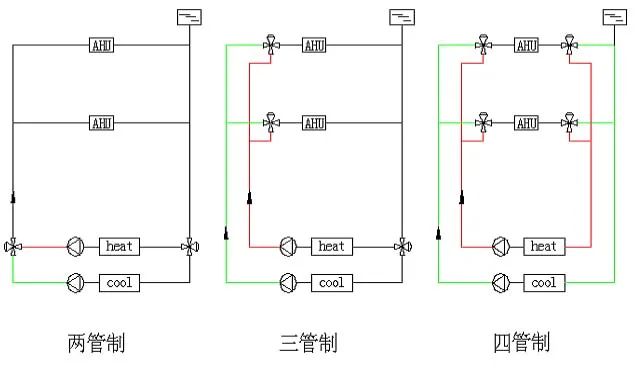

水系统管制

两管制:冷水系统和热水系统采用相同的供水管和回水管,只有一供一回两根水管的系统。

优点:两管制系统简单,施工方便;

缺点:不能用于同时需要供冷和供热的场所。

三管制:分别设置供冷管路、供热管路、换热设备管路三根水管;其冷水与热水的回水关共用。

优点:三管制系统能够同时满足供冷和供热的要求,管路系统较四管制简单;

缺点:比两管制复杂,投资也比较高,且存在冷、热回水的混合损失。

四管制:冷水和热水的系统完全单独设置供水管和回水管,可以满足高质量空调环境的要求。

优点:四管制系统能够同时满足供冷和供热的要求,并且配合末端设备能够实现室内温度和湿度精确控制的要求;由于冷水和热水在管路和末端设备中完全分离,有助于系统的稳定运行和减小设备的腐蚀;

缺点:初投资高,管路布置复杂。

水系统同程异程式

同程式系统:经过每一并联环路的管长基本相等,如果通过每米长管路的阻力损失接近相等,则管网的阻力不需调节即可保持平衡。

优点:同程式系统中系统的水力稳定性好,各设备间的水量分配均衡,调节方便。

缺点:同程式系统由于采用回程管,管道的长度增加,水阻力增大,使水泵的能耗增加,并且增加了初投资。

异程式系统:经过每一并联环路的管长均不相等。

优点:异程式系统简单,耗用管材少,施工难度小。

缺点:采用异程式的系统,各并联环路管长不等,常在每一个并联支路上安装流量调节装置。
