数据中心10kV配电系统正常运行、单路及双路失电运行操作

以下按带油机双回路母联系统描述系统运行。

1、两路市电正常

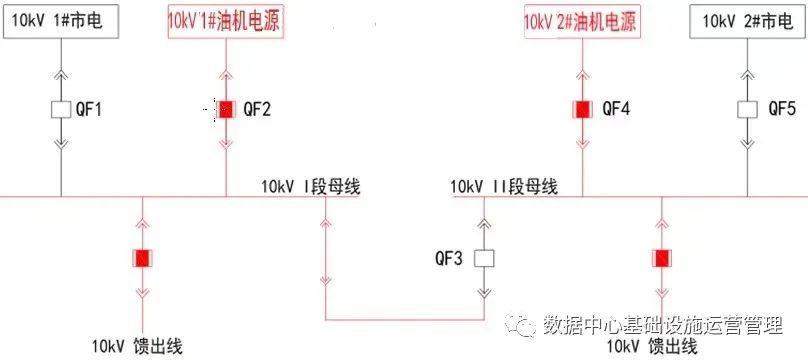

  1）初始运行方式，两路市电正常带电，如图1所示。

图1 初始运行方式示意图

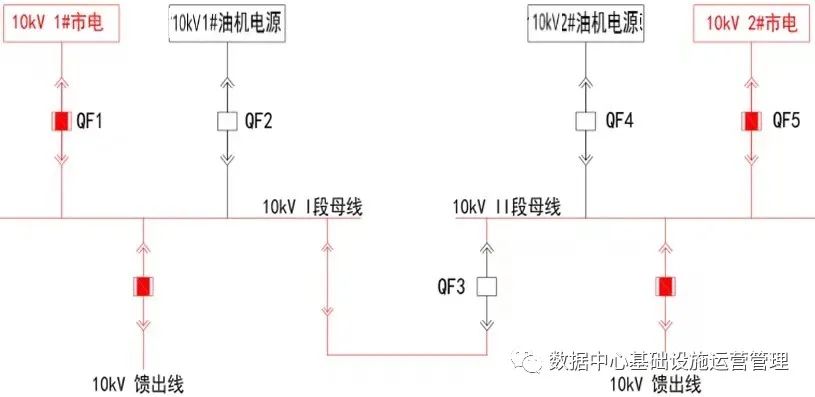

  2）1#市电、2#市电正常供电，1#进线QF1合闸、2#进线QF5合闸，联络柜QF3分闸且断路器手车退出，1#回路馈线柜逐个合闸供电，2#回路馈线柜逐个合闸供电，此时 1#回路、2#回路独立运行，如图2 所示。

图2 正常运行方式示意图

2、单路市电停电

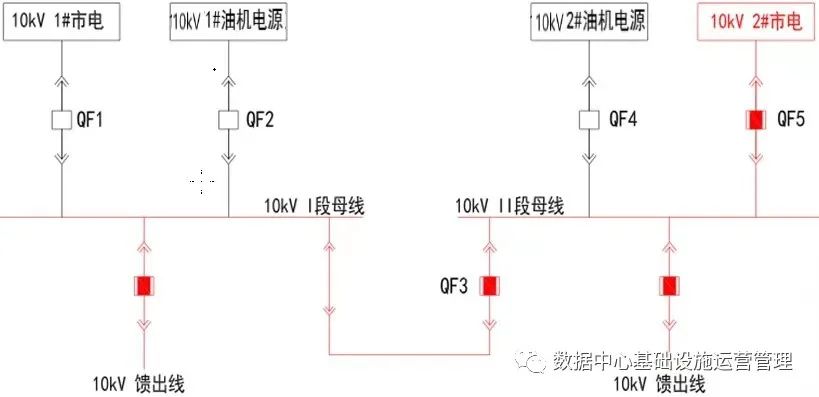

  1）1#市电停电，2#市电正常，需先分断1#市电进线开关QF1，应先逐一分断1#回路的馈出线开关，再合闸QF3联络开关；母线带电后最后逐一合闸1#回路馈出线开关恢复供电如图3 所示。

图3 1#市电停电，2#市电正常运行方式示意图

  2）2#市电停电，1#市电正常，需先分断2#市电进线开关QF5，应先逐一分断2#回路的馈出线开关，再合QF3联络开关；母线带电后，最后逐一合闸2#回路馈出线开关恢复供电，如图4 所示。

图4 2#市电停电，1#市电正常运行方式示意图

3、两路市电都停电

    当1#市电和2#市电都停电后，需先1#回路馈线柜分闸，2#回路馈线柜分闸，联络柜分闸，1#回路、联络柜、2#回路进线柜分闸且手车退出；10kV 发电机组检测到双路市电停电信号后快速起动且完成并机完毕后，1#油机进线柜手车进入并合闸，2#油机进线柜手车进入并合闸，1#回路馈线柜逐个合闸供电，2#回路馈线柜逐个合闸供电。此时完成了市电供电到油机供电的切换，如图5 所示。

图5 1#、2#市电都停电运行方式示意图
