北方数据中心用冷却塔冬季结冰问题与防冻方法

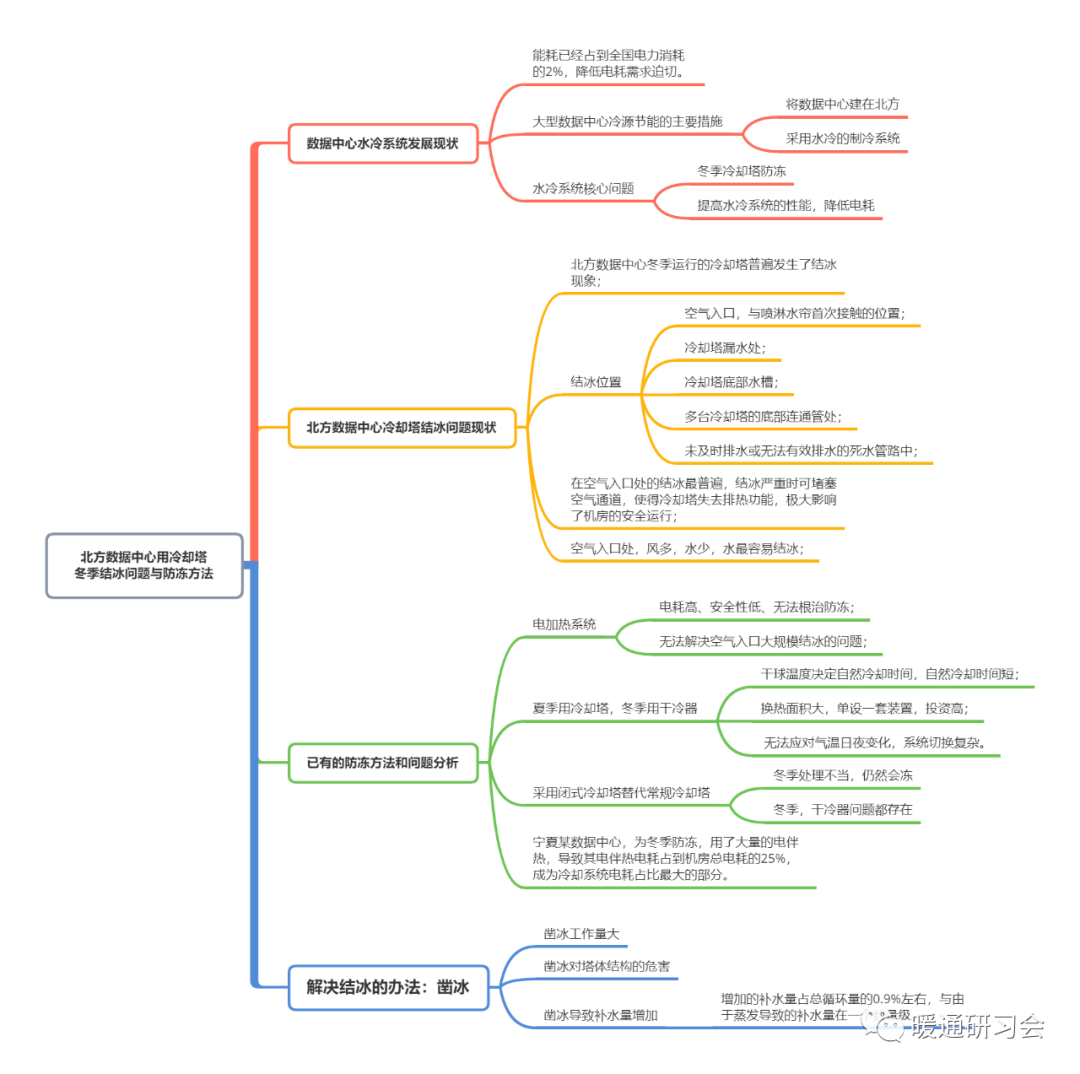

从本质上解决结冰问题的方法

1）依靠数据中心自身排热解决结冰问题

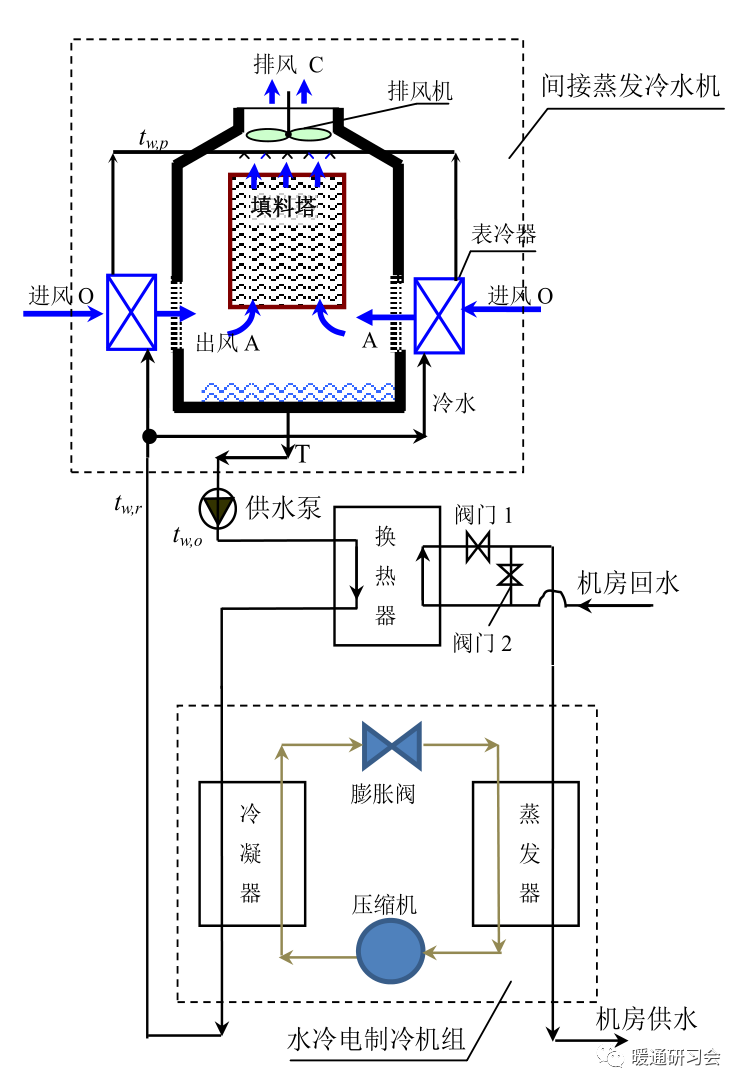

2）利用间接蒸发冷却塔替代常规冷却塔

a、夏季：作为电动制冷机的冷却塔，冷却水出水温度比常规冷却塔低2~4℃，提高冷机的COP；

b、冬季：独立供冷，从原理上根本实现冬季防冻；

c、过渡季：间接蒸发冷水机对机房回水预冷，与电制冷机联合供冷。

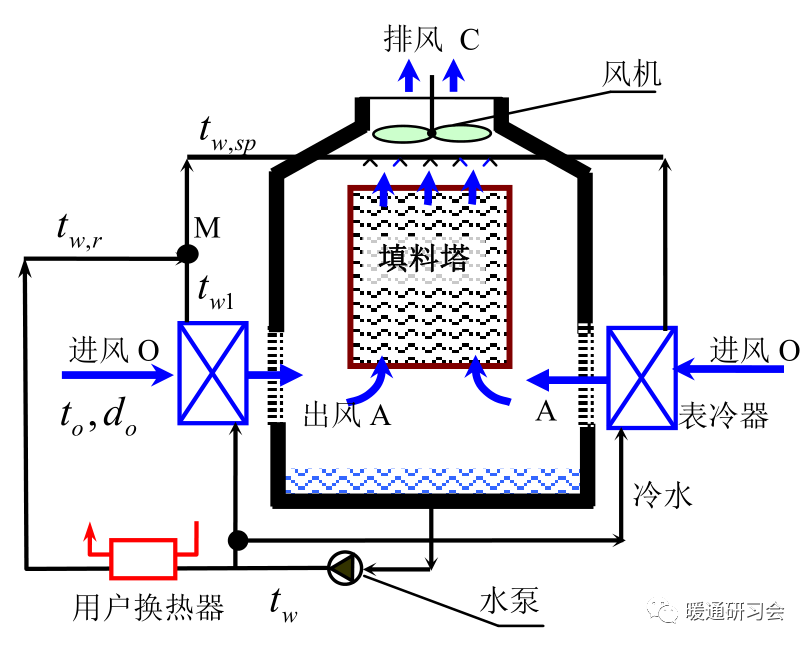

利用间接蒸发冷却塔实现冬季防冻的原理

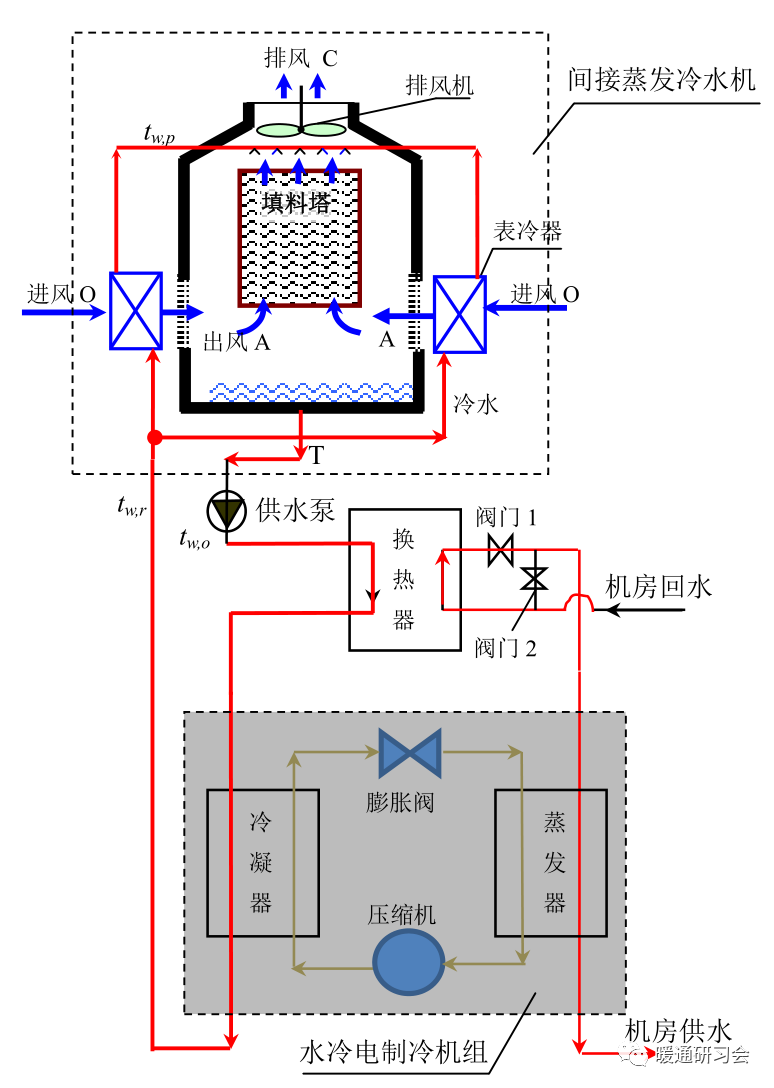

冬季运行模式：关闭电制冷机，仅用间接蒸发冷水机供冷。关闭阀门2，开启阀门1。

• 冬季防冻运行：利用系统回水将室外风加热至11℃以上，室外风的湿球温度上升至3 ℃以上，保证喷淋塔不冻；

• 机组表冷器与填料塔共同承担降温任务，减少表冷器排数，减少冬季水的蒸发量；

• 根据室外湿球高低，调节填料塔排风机频率，保证稳定的出水温度。

典型工况：

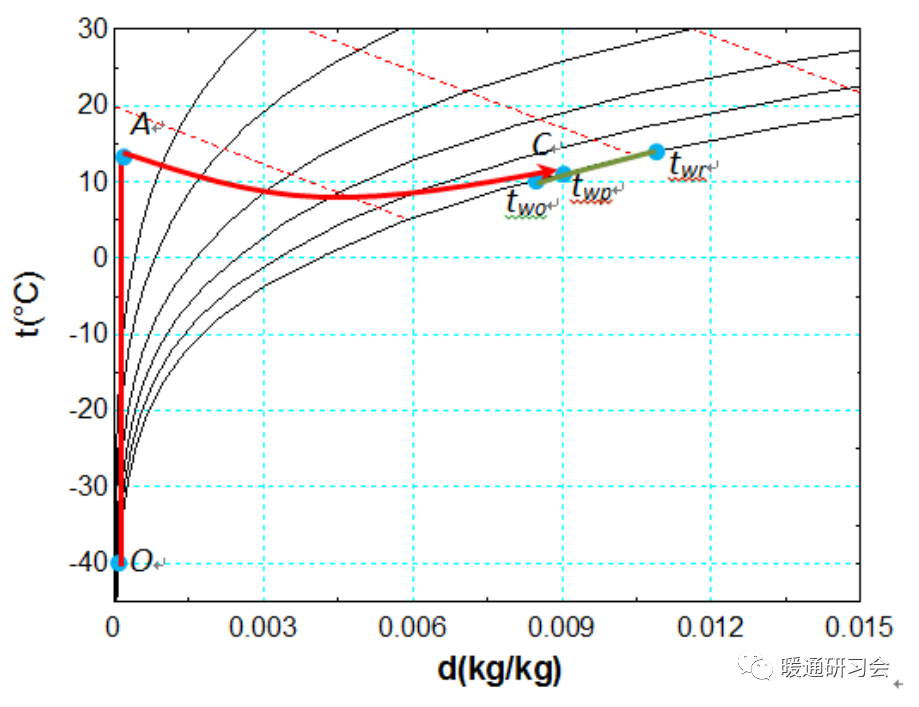

室外- 40℃ ，冷水回水14 ℃，表冷器出风13.8℃ ，表冷器出风湿球2.5℃ ，填料塔喷淋水温11.1 ℃，冷水出水温度10 ℃。

特点：

1）表冷器与填料塔共同承担制冷负荷；

2）与干冷器相比，无需增加干冷部分，也就是表冷器的面积；同时提高了自然冷却转换时的室外温湿度，自然冷却时间大幅度增加；

3）与普通冷却塔相比，喷淋塔承担的冷量比例，随室外湿球温度降低，逐渐减少，耗水量也相应降低；与人工凿冰相比，耗水量降低到原来的30%~40%。

控制方法

根据室外湿球温度高低，调节间接蒸发冷却塔的排风机频率；仅通过调节排风量来适应室外气候的变化，冷却水系统不调节，简单、可靠、且无死水管路。

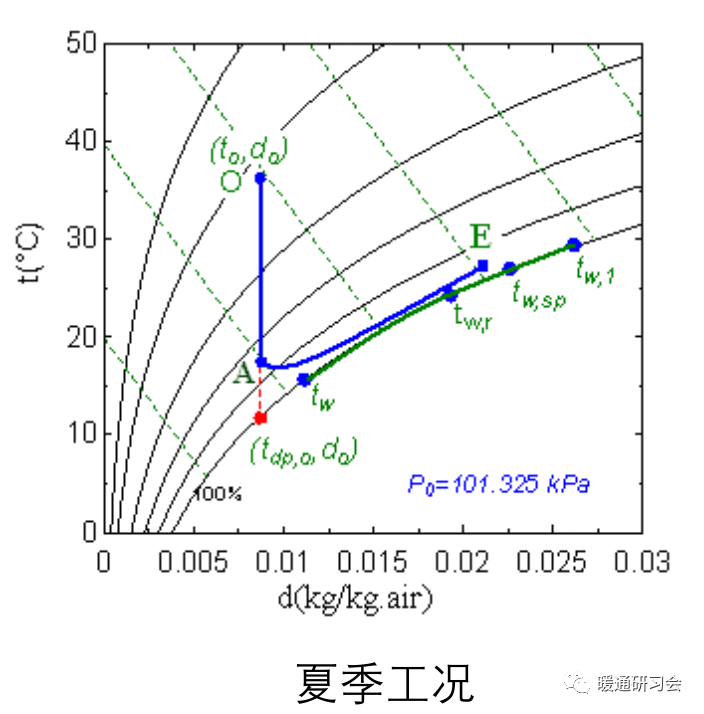

夏季和过渡季性能

降低出水温度，降低制冷系统电耗，提高自然冷却时间。

对防冻的思考

1）冷却塔结冰是蒸发冷却过程结冰；

2）间接蒸发冷却塔，避免了蒸发冷却过程结冰，此时蒸发冷却过程可以安全开展，并且有较强的能力协助制冷过程；

3）间接蒸发冷却塔，防冻的压力变到了表冷器上，核心是表冷器不结冰。

表冷器如何不结冰？需要进行正确的设计

A、准逆流设计，并保证水管内流速足够高，水流大致为1.5~2m/s。

B、需要风机变频控制出水温度稳定，若风机不变频，不能启停，或在严寒天气开较大风量，同样会导致表冷器结冻。

总结与展望

1）北方数据中心冷却塔普遍存在严重的结冰现象，较大程度上影响着数据中心的安全可靠运行；

2）已有的防结冰方法存在电耗高、无法灵活切换、冬夏不匹配等问题，目前大部分数据中心通过人工凿冰方式除冰；

3）提出利用间接蒸发冷却塔从根本上解决冷却塔结冰的方法，在哈尔滨完成示范工程，实现—27℃环境下零结冰；

4）间接蒸发冷却塔防冻的核心：表冷器防冻，需正确设计表冷器，并实现风机变频，保证高水速、随室外环境改变风机频率；并应保证良好的水质条件，防止因盘管内堵塞而导致结冻。

文章出自清华大学建筑节能研究中心，第16届清华大学建筑节能学术周《机房空调冷却塔相关技术研讨会》报告《北方数据中心用冷却塔冬季结冰问题与防冻方法》，报告人：谢晓云
