数据中心组成及设备布置国标要求

根据GB 50174-2017《数据中心设计规范》第四章要求,数据中心组成及设备布置的要求

一、组成：

4.2.1 数据中心的组成应根据系统运行特点及设备具体要求确定，宜由主机房、助 区、支持区、行政管理区等功能区组成。

根据规范要求：使用面积应根据电子信息设备的数量、外形尺寸和布置方式确定，并应预留今后业务发展需要的使用面积。各区域如下表：

区域	区域定义	使用面积
主机房	主要用于数据处理设备安装和运行的建筑空间，包括服务器机房、网络机房、存储机房等功能区域。	A=SN 式中：S—单台机柜（架）、大型电子信息设备和列头柜等设备占用面积，可取2.0～4.0（㎡/台）； N—主机房内所有机柜（架）、大型电子信息设备和列头柜等设备的总台数
辅助区	用于电子信息设备和软件的安装、调试、维护、运行监控和管理的场所，包括进线间、测试机房、总控中心、消防和安防控制室、拆包区、备件库、打印室、维修室等区域。	面积之和为：1.5~2.5倍A
支持区	为主机房、辅助区提供动力支持和安全保障的区域，包括变配电室、柴油发电机房、电池室、空调机房、动力站房、不间断电源系统用房、消防设施用房等。
行政管理区	用于日常行政管理及客户对托管设备进行管理的场所，包括办公室、门厅、值班室、盥洗室、更衣间和用户工作室等。	用户工作室：4㎡/人～5㎡/人 有人长期工作房间：5㎡/人～7㎡/人

二、设备布置

4.3.1数据中心内的各类设备应根据工艺设计进行布置，应满足系统运行、运行管理、人员操作和安全、设备和物料运输、设备散热、安装和维护的要求。

4.3.2容错系统中相互备用的设备应布置在不同的物理隔间内，相互备用的管线宜沿不同路径敷设。

4.3.3 当机柜（架）内的设备为前进风/后出风冷却方式,且机柜自身结构未采用封闭冷风通道或封闭热风通道方式时，机柜（架）的布置宜采用面对面、背对背方式。

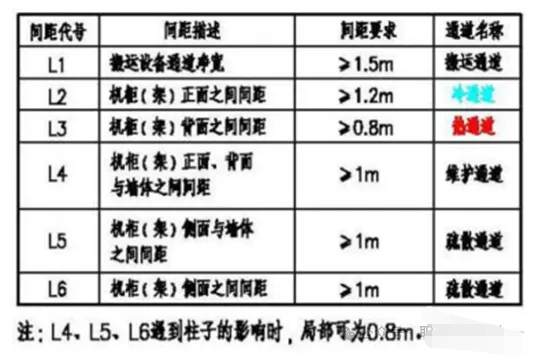

4.3.4 主机房内通道与设备间的距离应符合下列规定：

1 用于搬运设备的通道净宽不应小于1.5m；

2 面对面布置的机柜（架）正面之间的距离不宜小于1.2m；

3 背对背布置的机柜（架）背面之间的距离不宜小于0.8m；

4 当需要在机柜（架）侧面和后面维修测试时，机柜（架）与机柜（架）、机柜（架）与墙之间的距离不宜小于1.0m；

5 成行排列的机柜（架），其长度超过6m时，两端应设有通道；当两个通道之间的距离超过15m时，在两个通道之间还应增加通道。通道的宽度不宜小于1m，局部可为0.8m。

上述规定前4条的各种间距，主要是从人员安全、设备运输、检修、通风散热等方面考虑的。对于成行排列的机柜（架），考虑到实际中会遇到柱子等影响，通道的宽度局部可为0.8m。

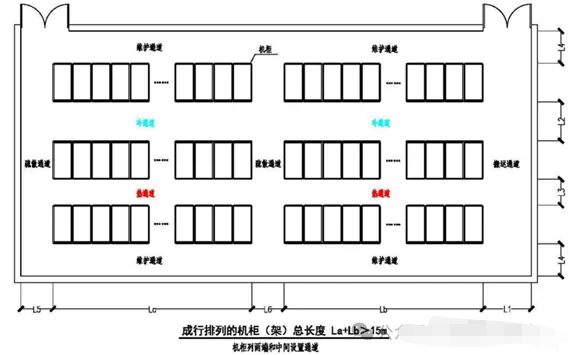

上述规定第5条，是对机柜长度与通道之间的要求，其目的是为了保证设备搬运及发生火灾或事故时，主机房内的人员能迅速撤离。即主机房内通道的距离应符合下图：
