一、数据中心机房空气焓湿图
在对机房进行空气调节和处理过程，常常需要使用焓湿图。所谓的焓湿图，就是在一定的大气压下，将机房空气的主要状态参数及其变化过程用线图表示出来，便于对机房空调设计和运行工况进行分析和处理。
焓湿图主要由等温线、等湿线、等相对湿度线、水蒸气分压线等组成。
焓湿图
二、数据中心空气常见处理过程

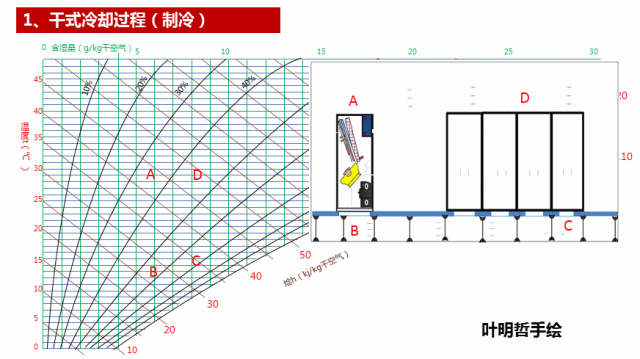

1、干式冷却过程（空调单制冷不除湿）
用表面温度低于空气温度却又高于空气露点温度的表冷器来冷却回风温度，这种情况下，由于表冷器产生的冷量100%转化为显冷，空调制冷效率高；回风空气经过空调，状态变化是等湿、减焓、降温过程。
干式冷却过程

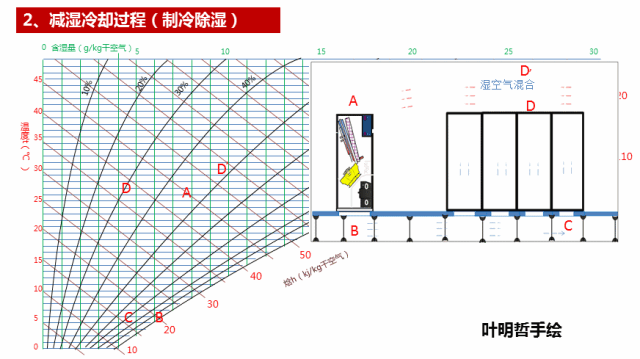

2、减湿冷却过程（空调制冷+除湿）
在处理过程中，用温度低于空气露点温度的表冷器来冷却回风空气，在这个过程中，空气中的部分水蒸气凝结为水，从而实现冷却和干燥的作用。由于水蒸气凝结为水需要消耗一部分空调冷量，也就是潜热，表冷器上一部分冷量并没有起到降低机房温度的作用，所以会降低空调的效率。
制冷除湿过程

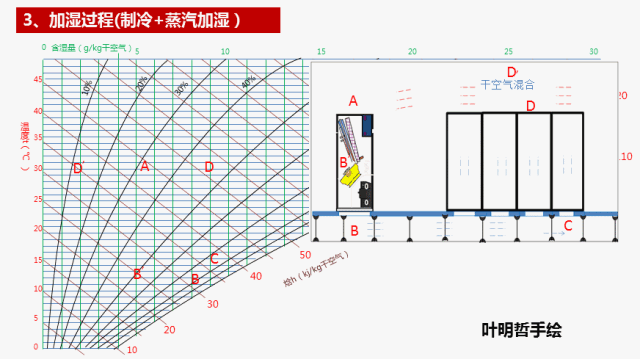

3、冷却加湿过程（空调制冷+蒸气加湿）
在制冷的同时，向空气中喷入一定量的蒸汽，从而实现冷却和加湿的作用。空气中增加水蒸气后，含湿量增加。
制冷加湿过程
