中尺度混凝土二维有限元求解——运行弯曲、运行光盘、运行比较、运行半圆形附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

混凝土作为现代土木工程中最常用的材料之一，其力学性能的研究对于结构的安全性与耐久性至关重要。由于混凝土内部结构的复杂性，如骨料、水泥基体、孔隙以及它们之间的界面，导致其在宏观尺度上表现出非均匀性和非线性的力学行为。传统的连续介质力学方法在分析宏观结构时表现出色，但在理解和预测混凝土损伤、开裂以及细观力学行为方面存在局限性。为了更精确地模拟混凝土的损伤演化过程，近年来，基于数值方法的细观力学研究日益受到关注。其中，有限元方法作为一种强大的数值技术，能够有效地处理复杂几何形状和非线性材料行为，因此在中尺度混凝土的二维模拟中得到了广泛应用。

中尺度模拟旨在捕捉混凝土内部组分的相互作用，通常将混凝土简化为骨料、水泥基体和界面过渡区（ITZ）的组合。通过在有限元模型中离散化这些组分，并赋予它们相应的材料本构关系，可以模拟混凝土在不同载荷作用下的响应。本文将重点探讨基于二维有限元方法求解中尺度混凝土力学行为的四个典型算例：运行弯曲、运行光盘、运行比较以及运行半圆形。这些算例涵盖了混凝土在不同应力状态下的行为，例如弯曲引起的拉伸和压缩、光盘劈裂引起的拉伸破坏、不同模型或参数设置下的比较分析以及半圆形压剪试验。通过对这些算例的有限元模拟，我们可以深入理解中尺度尺度上混凝土的力学响应、损伤演化规律以及关键影响因素。

1. 中尺度混凝土二维有限元模型的建立

在进行有限元求解之前，首先需要建立合适的中尺度混凝土二维模型。模型的建立主要包括以下几个步骤：

1.1 几何建模: 构建混凝土的二维几何模型。这通常涉及以下几个关键方面：
* 骨料形状与分布: 真实混凝土中的骨料形状不规则，但为了简化计算，通常采用圆形或多边形骨料。骨料的尺寸、级配和空间分布是影响混凝土宏观性能的重要因素。在数值模拟中，可以通过随机生成或基于图像分析的方法来确定骨料的位置和尺寸。
* 水泥基体区域: 骨料之间的区域即为水泥基体。
* 界面过渡区 (ITZ): ITZ是骨料与水泥基体之间的薄弱区域，其力学性能通常低于水泥基体和骨料。在模型中，ITZ通常被建模为一层独立的单元，其厚度远小于骨料尺寸。

1.2 网格划分: 将几何模型离散化为有限个单元和节点。网格划分的质量直接影响计算精度和效率。对于中尺度模型，需要保证骨料、水泥基体和ITZ区域的网格足够细密，以捕捉局部应力集中和损伤。常用的网格类型包括三角形和四边形单元。为了提高计算效率，可以在应力梯度较小的区域采用较粗的网格。

1.3 材料本构模型: 为模型中的不同组分（骨料、水泥基体、ITZ）赋予合适的材料本构关系。
* 骨料: 骨料通常被认为是线弹性脆性材料，或者直接采用线弹性模型。
* 水泥基体: 水泥基体的力学行为比较复杂，通常表现出弹塑性、损伤或断裂行为。常用的模型包括塑性模型（如Mohr-Coulomb、Drucker-Prager）、损伤模型（如连续损伤模型、细观裂缝模型）或断裂力学模型（如内聚力模型）。
* ITZ: ITZ的力学性能是影响混凝土宏观强度的关键。通常采用较低的弹性模量和强度来模拟ITZ的脆性特征。常用的本构模型包括线弹性脆性模型、损伤模型或内聚力模型。

1.4 边界条件和载荷施加: 根据具体的算例设置相应的边界条件（如固定约束、自由边界）和载荷施加方式（如位移加载、力加载）。

2. 运行弯曲算例 (Running Bending)

弯曲试验是评估混凝土抗拉强度和弯曲性能的重要方法。在中尺度弯曲模拟中，通常采用三点弯曲或四点弯曲的几何配置。通过对梁式试件施加弯曲载荷，模拟混凝土在弯曲应力作用下的损伤和开裂过程。

2.1 模型设置:
* 几何: 建立一个具有一定长宽比的梁式试件，内部随机分布骨料。
* 边界条件: 在梁的两端下方施加支撑约束，在梁的顶部中部或两个点处施加载荷或位移。
* 材料模型: 根据需要为骨料、水泥基体和ITZ选择合适的本构模型。

2.2 求解过程与结果分析:
* 求解: 采用有限元软件对模型进行求解，通常采用非线性求解器来处理材料的非线性行为和损伤演化。
* 结果分析: 分析梁在加载过程中的荷载-位移曲线、应力场、应变场、损伤演化过程以及裂缝开展路径。
* 关键发现: 弯曲损伤通常始于梁底部的拉应力集中区域，ITZ由于其较低的强度容易首先发生损伤。裂缝通常沿着骨料-水泥基体界面或穿过水泥基体扩展，最终导致梁的破坏。模拟结果可以用来预测混凝土的弯曲强度、韧性以及裂缝模式。

3. 运行光盘算例 (Running Disk)

光盘劈裂试验是一种常用的评估混凝土抗拉强度的方法。在这种试验中，圆盘形试件在直径方向上承受压缩载荷，从而在垂直于加载方向上产生拉应力，导致试件沿直径方向劈裂。

3.1 模型设置:
* 几何: 建立一个圆形试件，内部随机分布骨料。
* 边界条件: 在圆盘的上下边缘沿直径方向施加压缩载荷或位移约束。
* 材料模型: 选择合适的本构模型来模拟骨料、水泥基体和ITZ。

3.2 求解过程与结果分析:
* 求解: 进行非线性有限元求解。
* 结果分析: 分析加载过程中的荷载-位移曲线、应力场、损伤分布和裂缝路径。
* 关键发现: 光盘劈裂损伤通常始于圆盘中心区域的拉应力集中，裂缝通常沿着加载方向垂直开展。ITZ同样在劈裂过程中扮演重要角色。模拟结果可以用来预测混凝土的劈裂抗拉强度，并与试验结果进行对比。

4. 运行比较算例 (Running Comparison)

"运行比较"算例通常不是指一个具体的试验类型，而是指通过有限元模拟来比较不同模型设置、材料参数或骨料分布对混凝土力学行为的影响。例如：

4.1 比较不同本构模型: 比较使用不同水泥基体损伤模型（如连续损伤模型与内聚力模型）对裂缝扩展模式和宏观响应的影响。
4.2 比较不同ITZ特性: 研究ITZ的弹性模量、强度或厚度对混凝土强度和损伤模式的影响。
4.3 比较不同骨料分布: 分析骨料尺寸、级配或空间分布的改变如何影响混凝土的宏观力学性能。
4.4 比较不同加载方式: 分析位移加载与力加载在模拟结果上的差异。

通过进行这些比较算例，可以深入理解不同因素对中尺度混凝土力学行为的敏感性，从而优化模型的建立和参数的选择，提高模拟的准确性。

5. 运行半圆形算例 (Running Semicircle)

半圆形压剪试验是一种用于评估混凝土在压剪复合应力状态下力学性能的试验方法。在这种试验中，半圆形试件承受沿直径方向的压剪载荷。

5.1 模型设置:
* 几何: 建立一个半圆形试件，内部随机分布骨料。
* 边界条件: 在半圆的直径边界和圆弧边界上施加相应的约束和载荷，模拟压剪复合应力状态。
* 材料模型: 选择合适的本构模型。

5.2 求解过程与结果分析:
* 求解: 进行非线性有限元求解。
* 结果分析: 分析半圆形试件在压剪载荷作用下的力-位移曲线、应力场、损伤分布和裂缝路径。
* 关键发现: 半圆形压剪试验可以用来研究混凝土在复杂应力状态下的破坏模式。损伤和裂缝的发生通常与压应力和剪应力的共同作用有关。模拟结果可以帮助理解混凝土的破坏准则以及在复杂受力条件下的行为。

6. 总结与展望

中尺度混凝土二维有限元求解，通过对弯曲、光盘、比较和半圆形等典型算例的模拟，为深入理解混凝土的细观力学行为提供了有力的工具。这些模拟能够捕捉混凝土内部组分的相互作用，揭示损伤的起始、演化和裂缝的开展路径，从而为预测混凝土结构的承载能力、变形和耐久性提供理论支持。

然而，中尺度二维有限元模拟仍然存在一些挑战和发展方向：

• 计算效率:

   中尺度模型的网格通常比较细密，导致计算量较大，尤其是在进行非线性、大变形或动态分析时。提高计算效率是未来研究的重要方向，例如采用更有效的求解算法、并行计算技术或多尺度耦合方法。

• 三维模拟:

   真实混凝土是三维结构，二维模拟在某些情况下可能无法完全捕捉其复杂行为。发展高效、精确的中尺度三维有限元模拟是必然趋势，但这将进一步增加计算负担。

• 材料本构模型的精度:

   准确描述混凝土各组分在不同应力状态下的力学行为仍然是一个挑战。发展更先进、更全面的细观尺度材料本构模型对于提高模拟的准确性至关重要。

• 骨料和ITZ建模的真实性:

   更真实地模拟骨料的形状、级配、空间分布以及ITZ的非均匀性和力学性能是提高模拟精度的关键。

• 试验验证:

   有限元模拟的结果需要与试验结果进行严格的对比和验证，以确保模型的可靠性和适用性。

尽管存在这些挑战，中尺度混凝土二维有限元方法在揭示混凝土细观力学机制方面已经取得了显著进展。随着计算能力的提升和数值方法的不断发展，未来该方法将在混凝土材料设计、结构性能评估以及损伤预测等方面发挥越来越重要的作用，为建设更安全、更耐久的土木工程结构做出贡献。通过对不同典型算例的深入研究，我们能够更全面地认识混凝土的复杂力学行为，为实际工程应用提供更加可靠的科学依据。

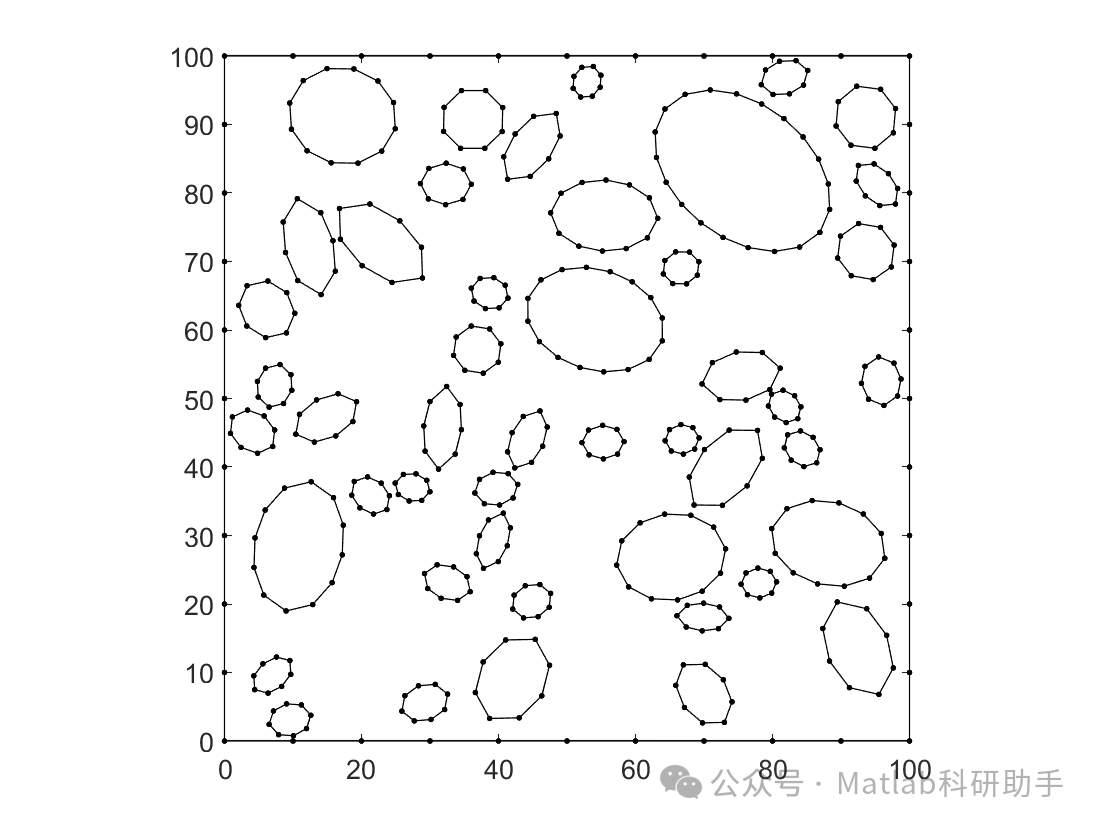

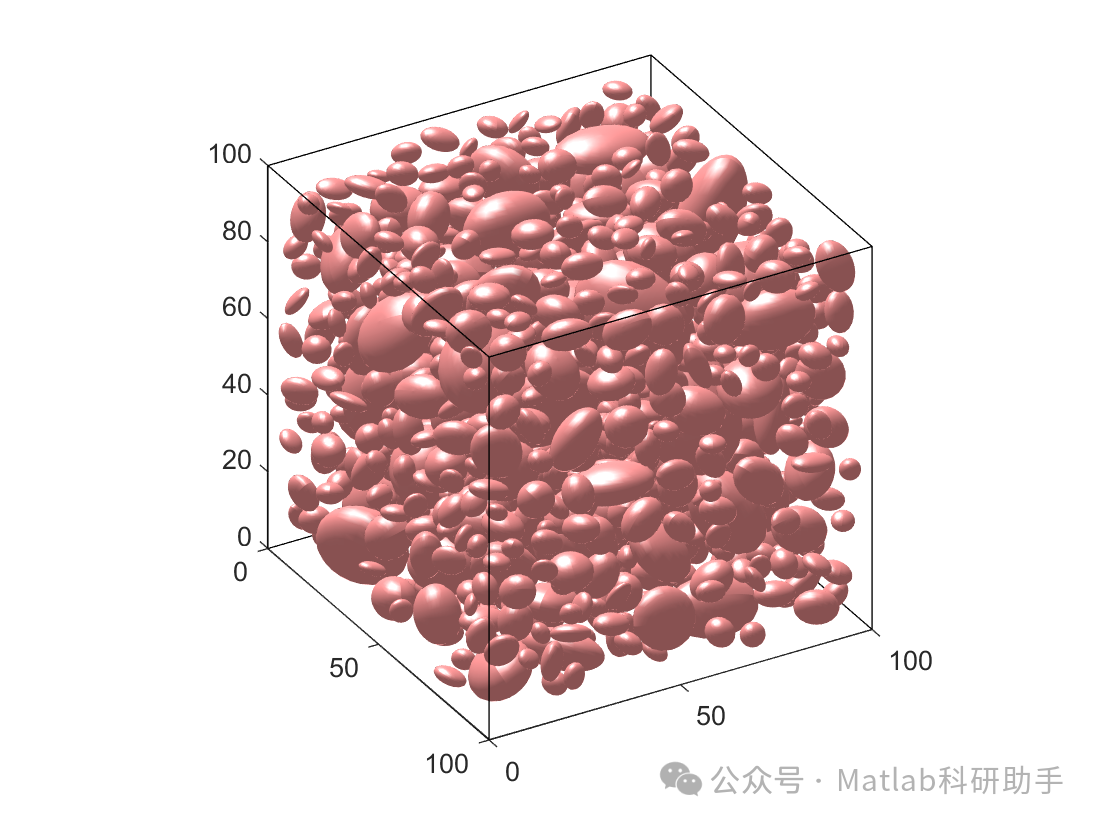

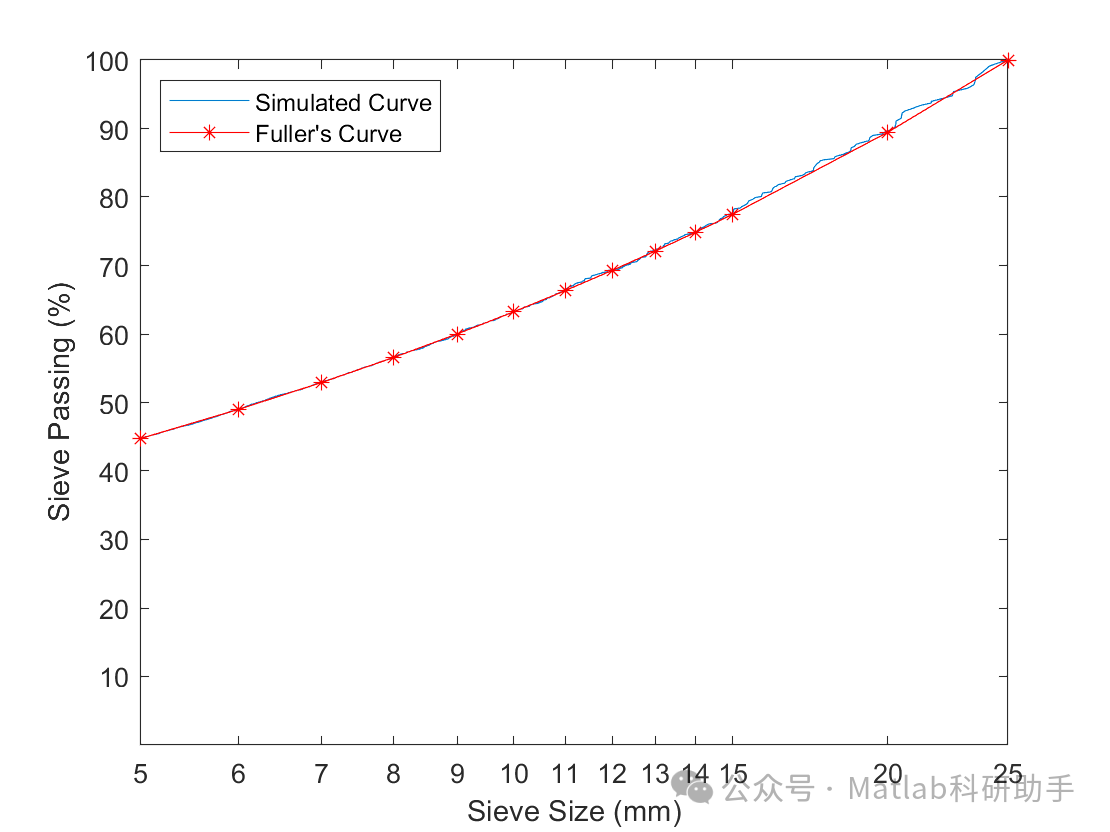

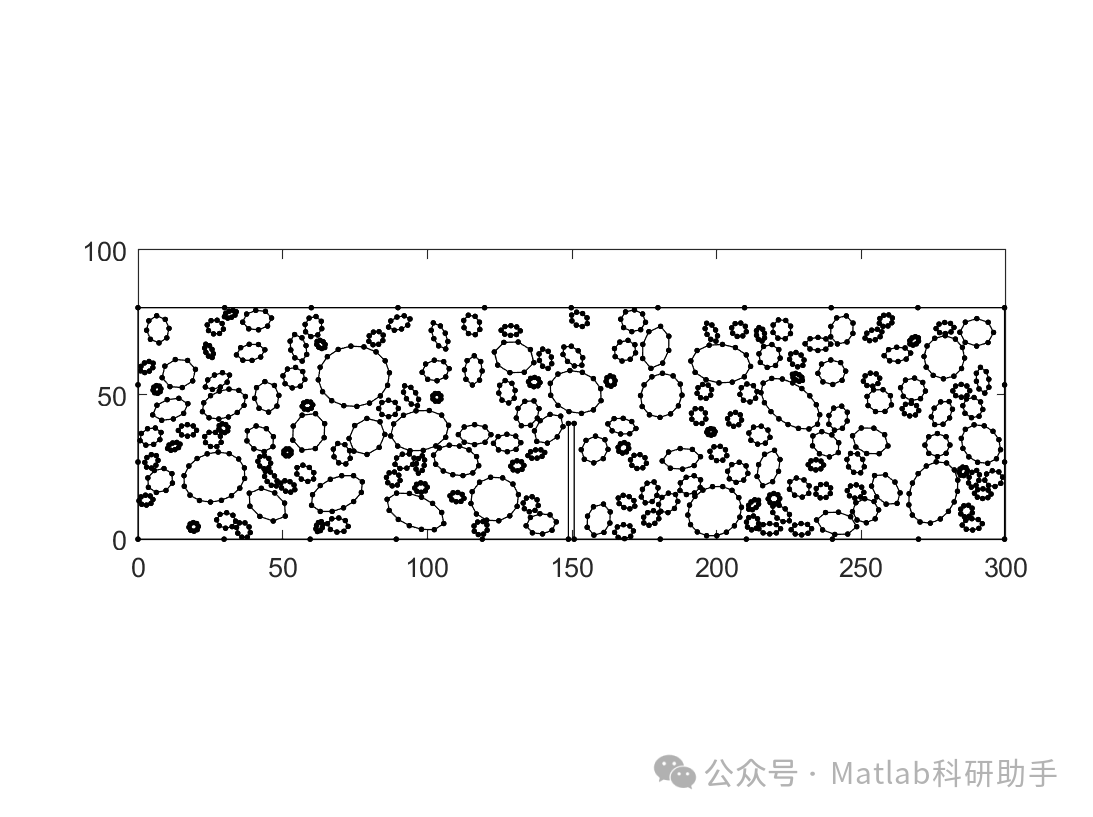

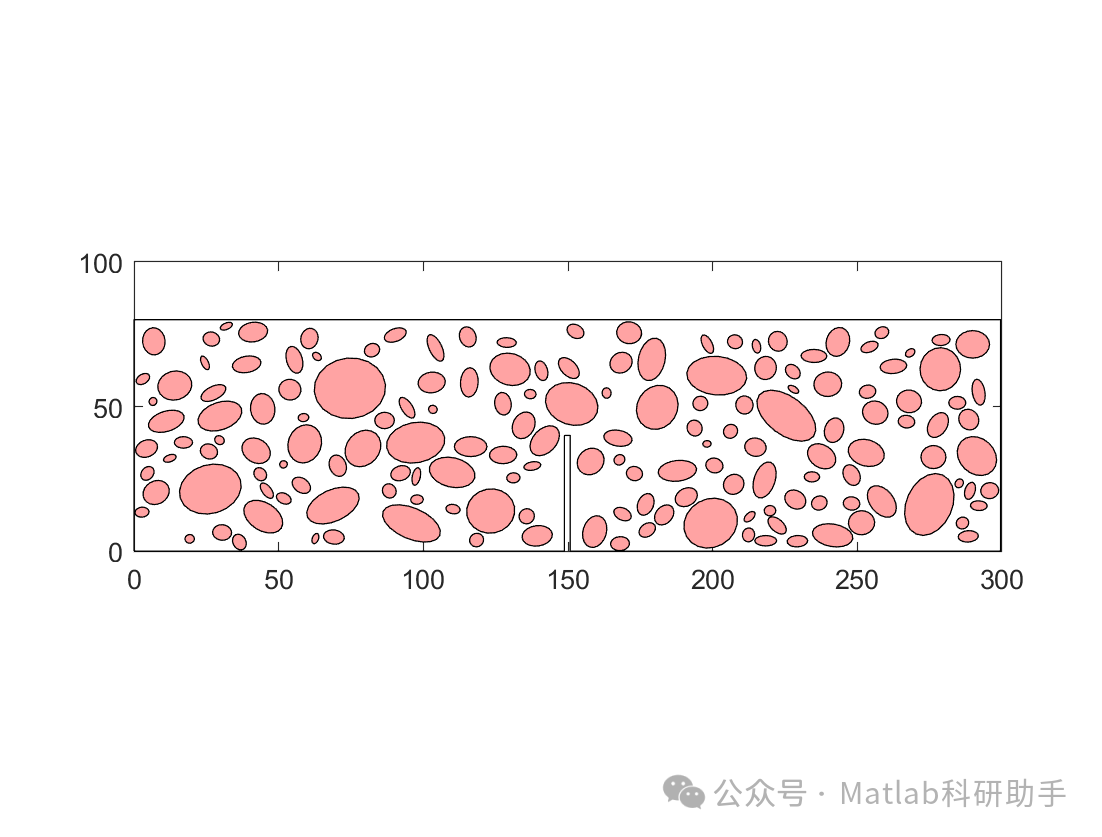

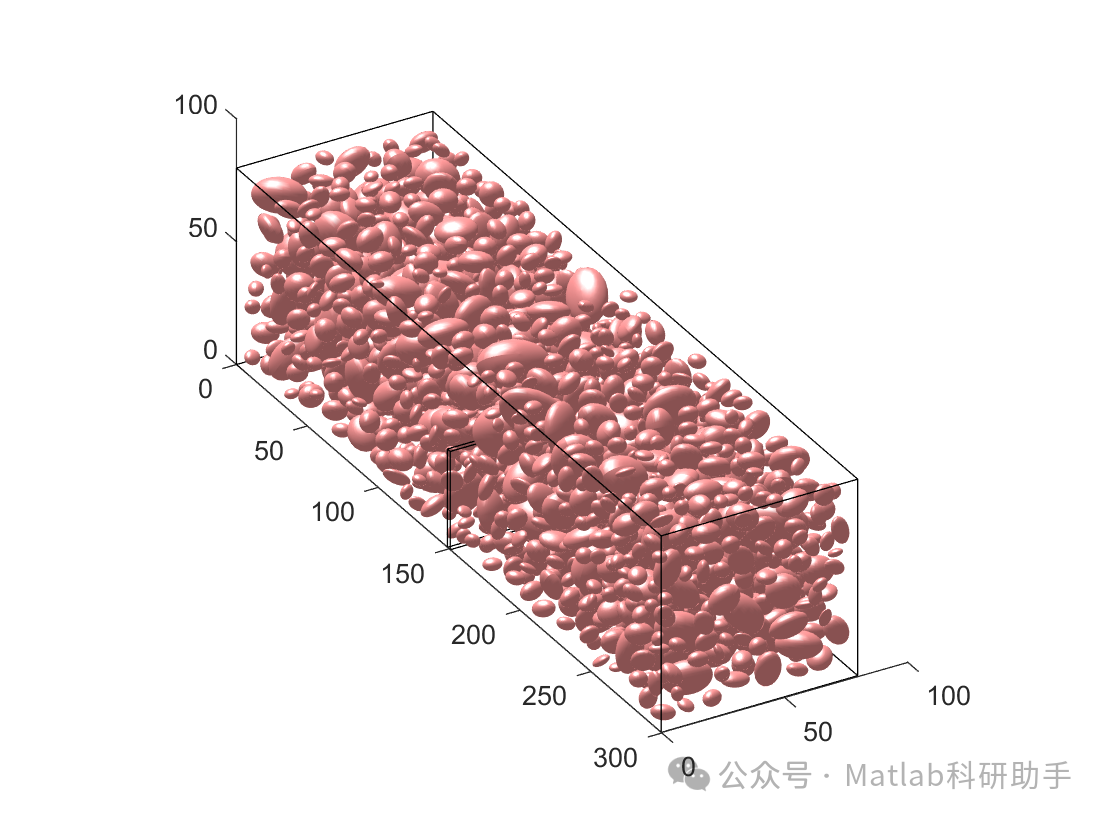

⛳️ 运行结果

🔗 参考文献

[1] 余少君.混凝土结构碳化和氯盐侵蚀耦合的精细化分析与试验研究[D].东南大学,2016.DOI:10.7666/d.Y3186175.

[2] P. I. Kattan,韩来彬.MATLAB有限元分析与应用[M].清华大学出版社,2004.

[3] 熊洪槐,柳和生,涂志刚.Matlab与有限元程序设计[J].计算机应用与软件, 2001, 18(7):4.DOI:10.3969/j.issn.1000-386X.2001.07.018.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
