STM32程序模块化开发指导

一、首先打开STM32F103RCT6标准库基础项目模板工程，编译，当编译通过程序没有报错后往下进行。

二、接下来介绍模块化开发的方法，本实验以STM32F103RCT6添加大气压传感器GYBMP280模块和OLED显示屏为例介绍。

1、模块化开发的思路是在基础项目模板工程的基础基础上，添加新的功能模块则是以模块独立文件包的形式添加到项目工程里，通过相关的设置后，即可编译项目工程代码，添加n个功能模块则添加n个模块文件包到工程里即可，具体操作如下。

   2、首先编写好单独的GYBMP280模块和OLED显示屏模块的c程序代码和头文件，

（1）GYBMP280模块的.c和.h头文件，如下图所示。



GYBMP280.c的程序中需要调用GYBMP280.h头文件，该头文件的编写如下：



其中，GYBMP280.c调用的头文件除了GYBMP280.h自身头文件以外，还需要调用#include "I2CS.h"，即软件模拟的I2C协议，因为GYBMP280大气压模块具体是通过软件模拟的I2C通信协议与STM32F103RCT6单片机通信的，具体的引脚连接接口可在I2CS.h中修改，如下图所示：



（2）OLED显示屏的.c和.h文件如下图所示：



在OLED.c中调用OLED.h头文件，OLED.h头文件如下：



其中，OLED模块连接的单片机引脚在OLED.c如下处可修改：

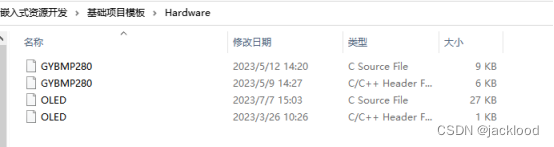

3、当GYBMP280模块和OLED显示屏模块的c程序代码和头文件建立完成后，需要将两个模块添加到项目工程面，首先，在项目工程的如下目录创建HARDWARE目录，并将GYBMP280模块和OLED显示屏模块的c程序代码和头文件放到该目录下面。





4、打开基础项目工程，在左侧工程栏新建Hardware目录并将GYBMP280.c和OLED.c添加到该目录下：



同时，也将I2CS.C添加到system目录下面。

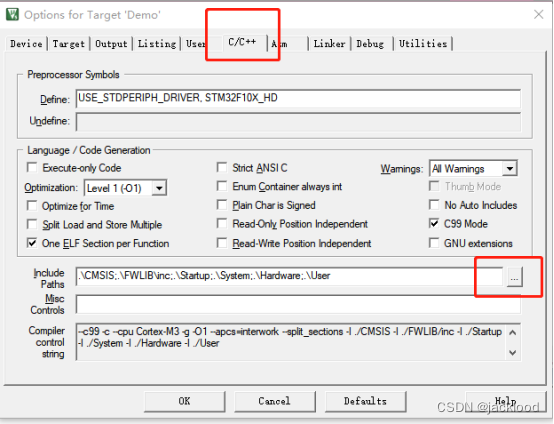

5、点击如下图标，添加包含头文件路径：

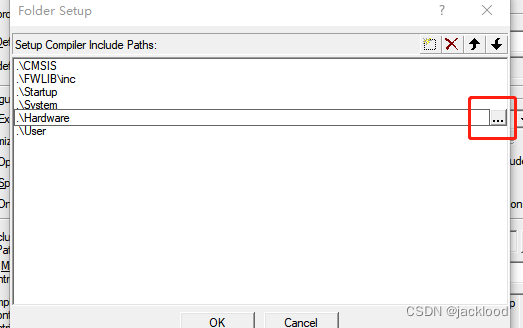

从右侧...中选择添加模块所在的路径即可。

6、最后，编译全部工程即可完成添加大气压传感器GYBMP280模块和OLED显示屏工程的模块化开发。



注：如果整个工程编译弹出如下错误：



则需设置



勾选C99Mode重新编译即可。
