ECS架构分析

ECS全称Entity-Component-System，即实体-组件-系统。是一种面向数据(Data-Oriented Programming)的编程架构模式。

纸飞机APP下载

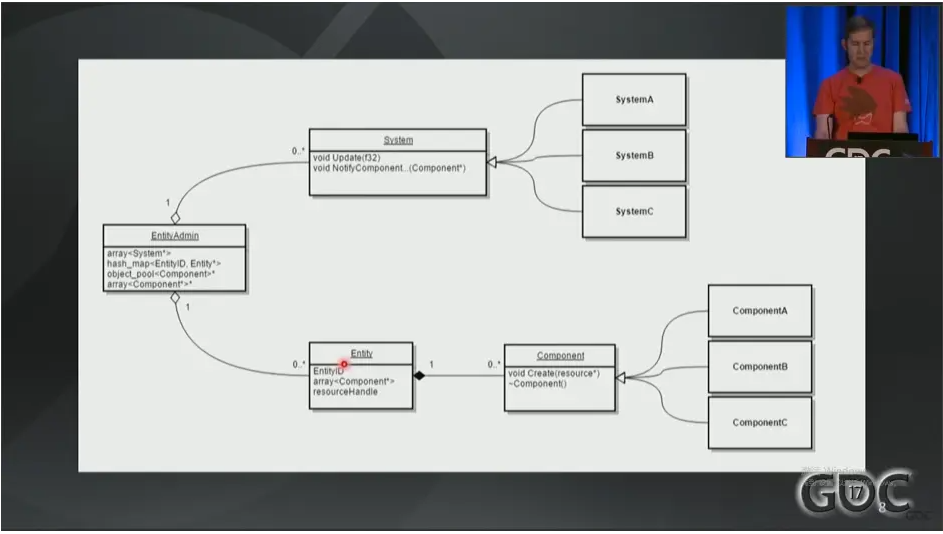

这种架构思想是在GDC的一篇演讲《Overwatch Gameplay Architecture and Netcode》（翻成：守望先锋的游戏架构和网络代码）后受到了广泛的学习讨论。在代码设计上有一个原则“组合优于继承”，它的核心设计思想是基于这一思想的“组件式设计”。

ECS职责定义

• Entity（实体）：在ECS架构中表示“一个单位”，可以被ECS内部标识，可以挂载若干组件。

• Component（组件）：挂载在Entity上的组件，负载实体某部分的属性，是纯数据结构不包含函数。

• System（系统）：纯函数不包含数据，只关心具有某些特定属性（组件）的Entity，对这些属性进行处理。

运行逻辑

某个业务系统筛选出拥有这个业务系统相关组件的实体，对这些实体的相关组件进行处理更新。

基本特点

Entity数据结构抽象：

PosiComp	MoveComp	AttrComp	...
Pos	Velocity	Hp	...
Map	-	Mp	...
-	-	ATK	...

• 组件内聚本业务相关的属性，某个实体不同业务的属性通过组件聚合在一起。

• 从数据结构角度上看，Entity类似一个2维的稀疏表，如上述Entity数据结构抽象

• OOP的思路知道类型就知道了这个对象的属性，ECS的实体是知道了有哪些组件知道这个实体大概是什么，有点像鸭子理论：如果走路像鸭子、说话像鸭子、长得像鸭子、啄食也像鸭子，那它肯定就是一只鸭子。

• 业务系统收集所有具有本业务要求组件的Entity，集中批量的处理这些Entity的相关组件

推论

• ECS的组件式设计，是高内聚、低耦合的࿰
