SOLIDWORKS CAM自定义刀夹

SOLIDWORKS CAM是所有SOLIDWORKS桌面版本的插件,是一种完全集成的、基于知识的技术，允许您将设计和制造流程集成到一个系统下，从而在流程的早期对设计进行评估，避免意外的成本以及由于延迟而不能按时完成产品。

这次智诚科技为大家带来SOLIDWORKS CAM自定义刀夹的教程，详细如下：

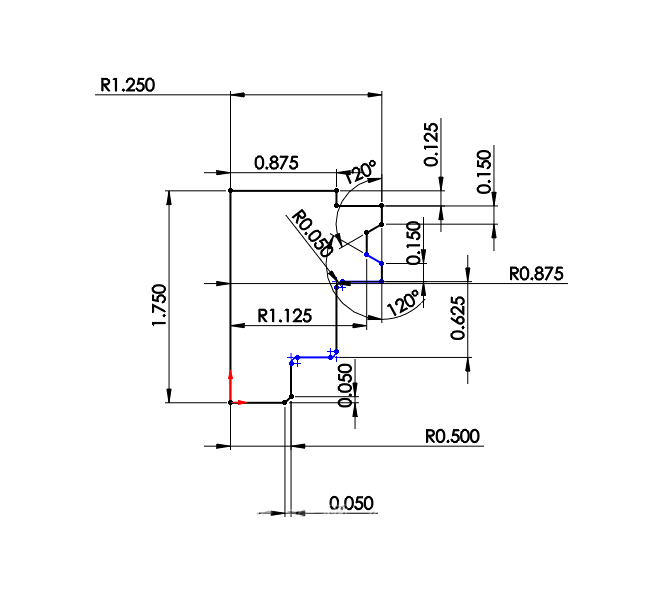

1.  新建零件，选择前视基准面进行刀夹草图外轮廓绘制，注意：不需要中间预留装刀具位

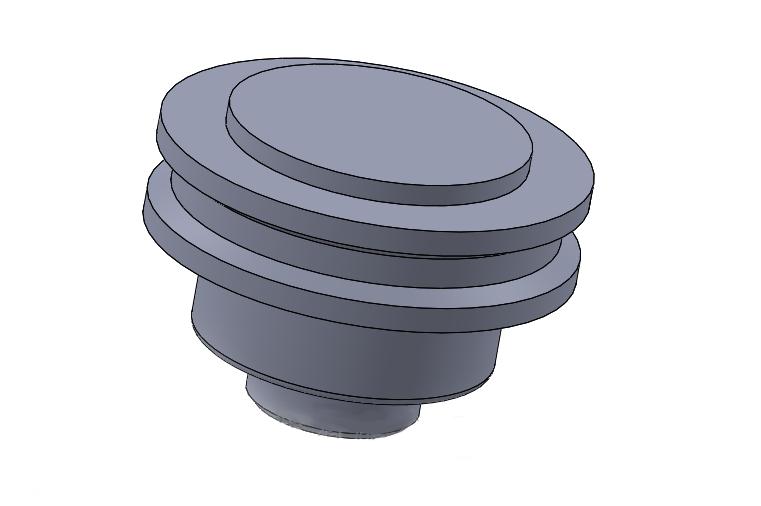

2. 创建完成后，选择使用旋转命令进行实体生成

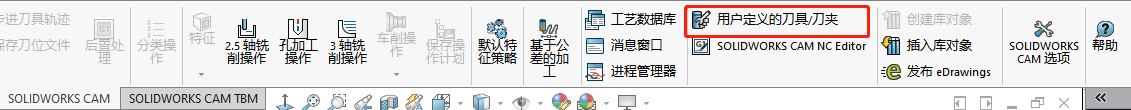

3. 生成实体后，在SOLIDWORKS CAM工具栏中，选择用户自定义的刀具/刀夹

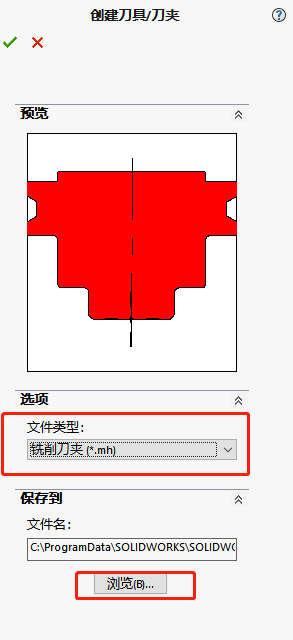

4. 在选项文件类型中，选择铣削刀夹，并自行保存至自定义文件夹中，文件中会多出尾缀.mh文件

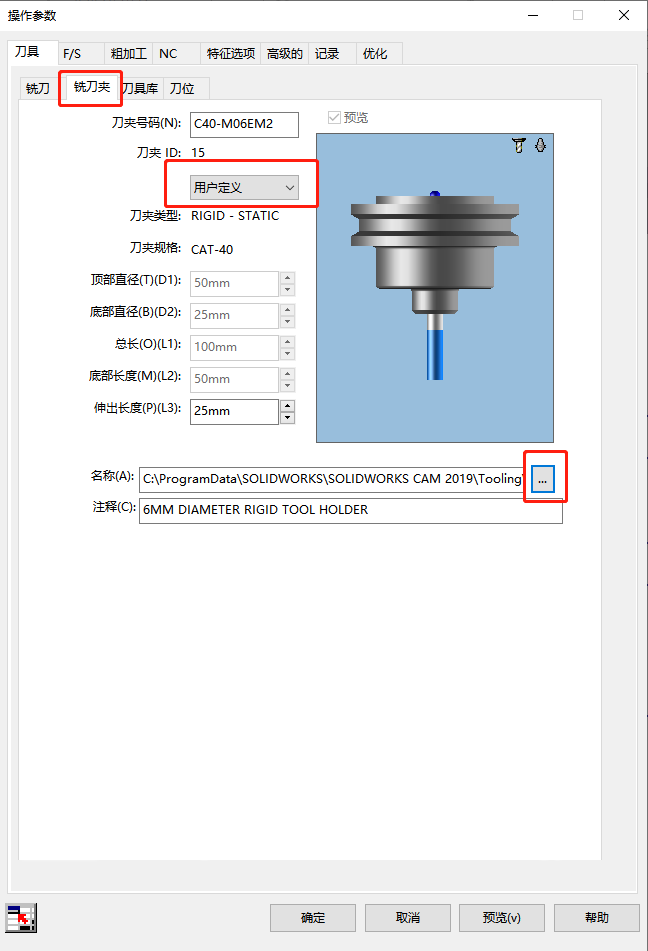

5. 在进行操作参数设置时，在铣刀夹，刀夹设定中选择用户定义，并在名称中选择浏览到保存的文件，选择尾缀为.mh文件即可
