三极管 场效应管（MOS管） 引脚

问题

在使用MOS管当开关控制通断的时候始终没搞清楚三个引脚是什么，而之前也只书本上了解过三极管，调试电路废了不少时间，特此记录，以备后续查阅。

三极管

三极管是电流控制电流器件，用基极电流的变化控制集电极电流的变化

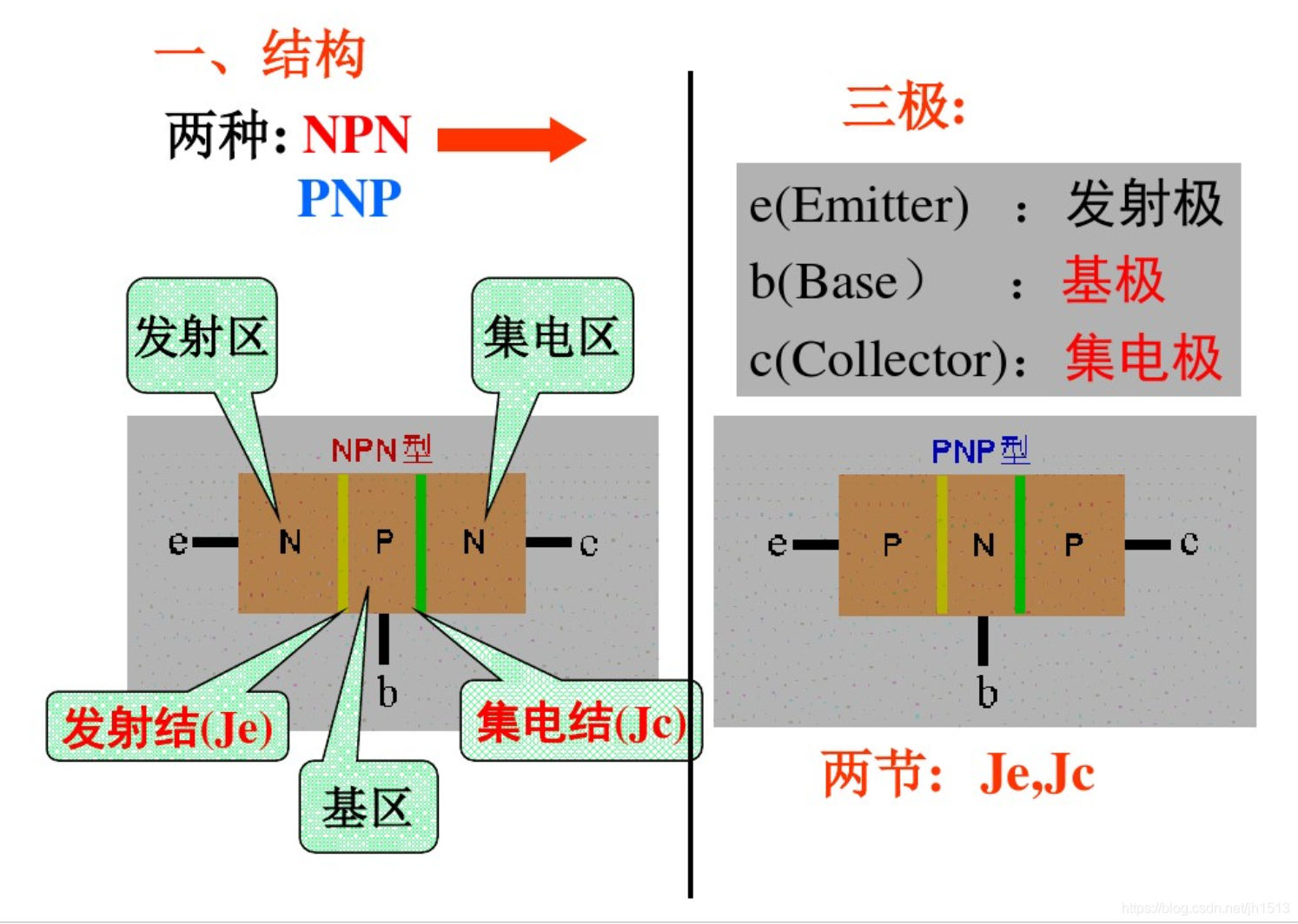

两种结构

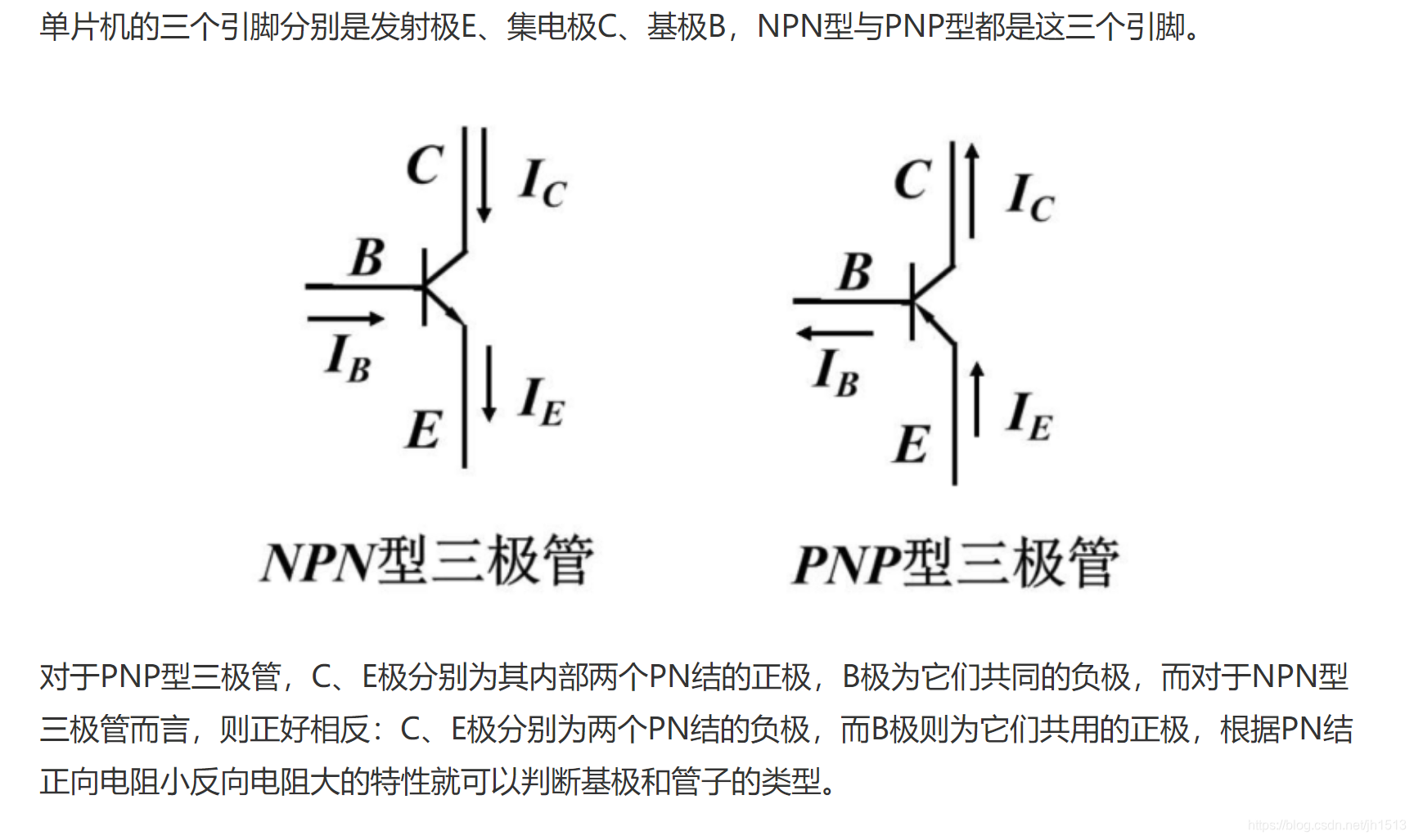

接线

场效应管MOS管

MOS管是电压控制电流器件，用栅极电压的变化控制漏极电流的变化

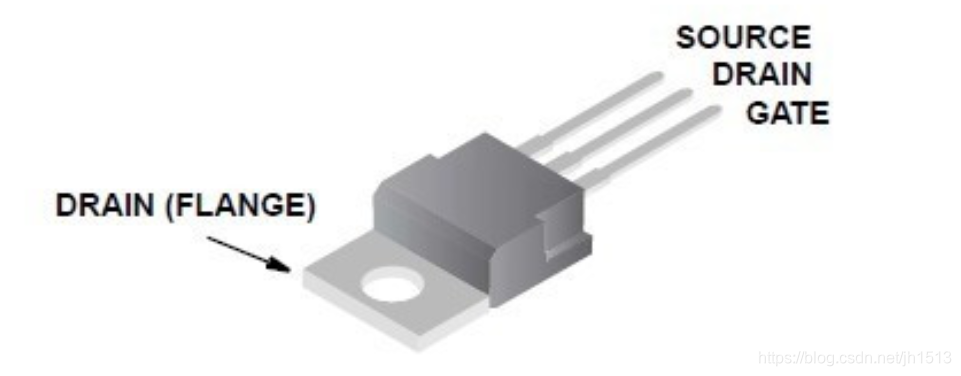

栅极(gate electrode)gate，门的意思，中文翻译做栅，栅栏。electrode，电极。

源极(source)source资源，电源，中文翻译为源极。

漏极(drain)drain排出，泄漏，中文翻译为漏极。

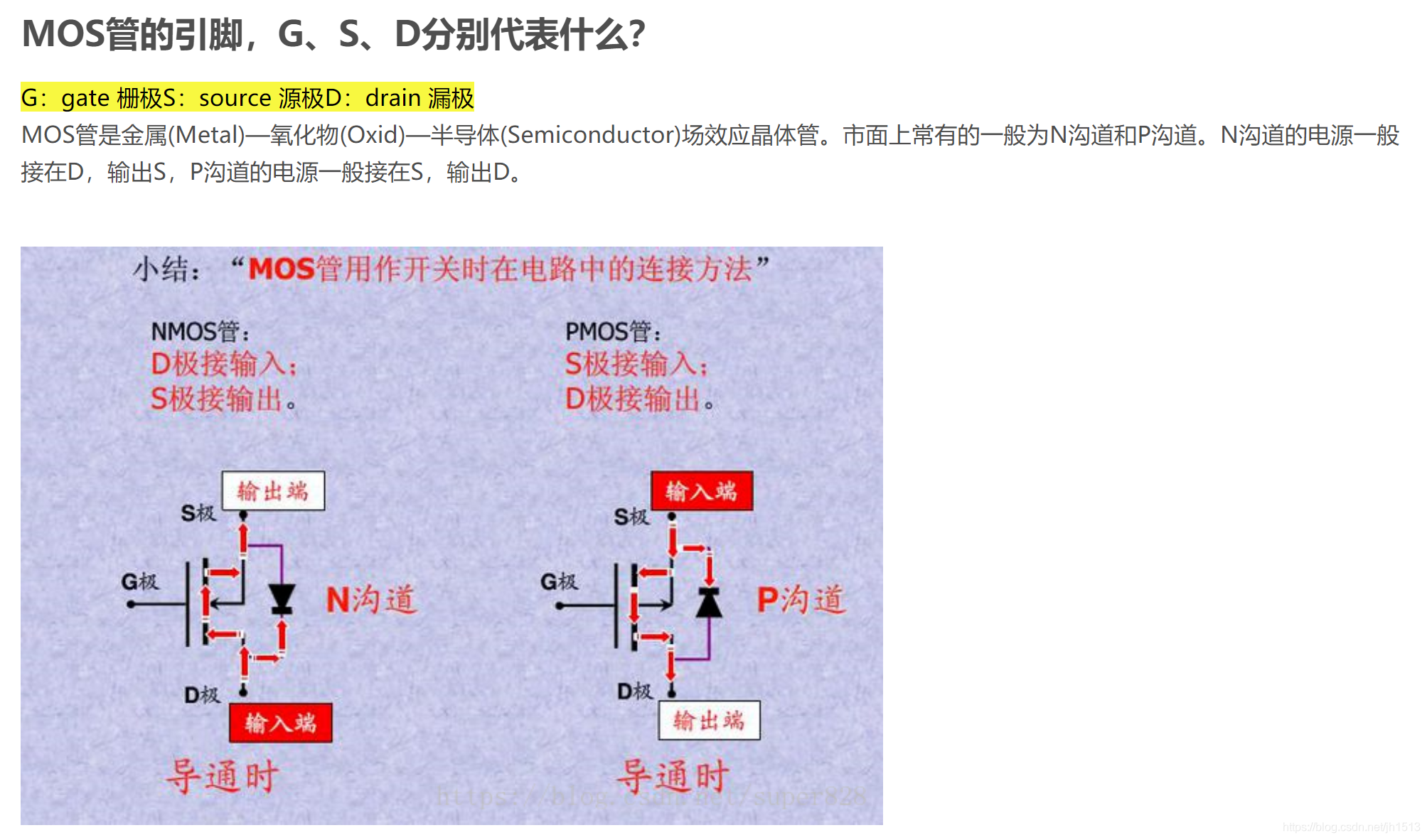

接线

特别注意

上图中有寄生二极管，对于NPN型MOS管，S极接正极，D极接负极是可以直接导通的，此时无法控制. 这是为什么要把S极接负极的原因。

两者用法

nmos增强型的栅极、源极、漏极和npn三极管的基极、发射级、集电极可以直接对应.

1）NPN型三极管，适合射极接GND集电极接负载到VCC的情况。只要基极电压高于射极电压（此处为GND）0.7V，即发射结正偏（VBE为正），NPN型三极管即可开始导通。

基极用高电平驱动NPN型三极管导通（低电平时不导通）；基极除限流电阻外，更优的设计是，接下拉电阻10-20k到GND；优点是，①使基极控制电平由高变低时，基极能够更快被拉低，NPN型三极管能够更快更可靠地截止；②系统刚上电时，基极是确定的低电平。

（2）PNP型三极管，适合射极接VCC集电极接负载到GND的情况。只要基极电压低于射极电压（此处为VCC）0.7V，即发射结反偏（VBE为负），PNP型三极管即可开始导通。

基极用低电平驱动PNP型三极管导通（高电平时不导通）；基极除限流电阻外，更优的设计是，接上拉电阻10-20k到VCC；优点是，①使基极控制电平由低变高时，基极能够更快被拉高，PNP型三极管能够更快更可靠地截止；②系统刚上电时，基极是确定的高电平。

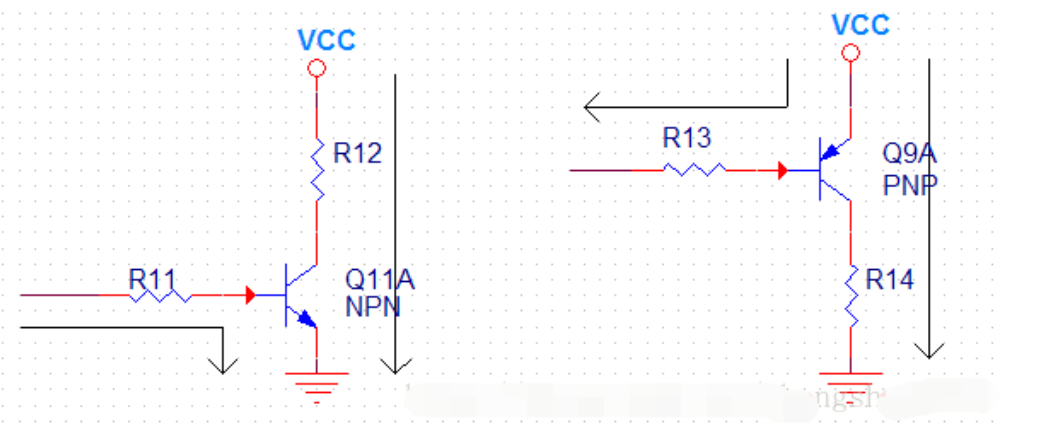

对NPN三极管来说，最优的设计是，负载R12接在集电极和VCC之间。不够周到的设计是，负载R12接在射极和GND之间。

对PNP三极管来说，最优的设计是，负载R14接在集电极和GND之间。不够周到的设计是，负载R14接在集电极和VCC之间。

这样，就可以避免负载的变化被耦合到控制端。从电流的方向可以明显看出。

（3）PMOS，适合源极接VCC漏极接负载到GND的情况。只要栅极电压低于源极电压（此处为VCC）超过Vth（即Vgs超过-Vth），PMOS即可开始导通。

栅极用低电平驱动PMOS导通（高电平时不导通）；栅极除限流电阻外，更优的设计是，接上拉电阻10-20k到VCC，使栅极控制电平由低变高时，栅极能够更快被拉高，PMOS能够更快更可靠地截止。

（4）NMOS，适合源极接GND漏极接负载到VCC的情况。只要栅极电压高于源极电压（此处为GND）超过Vth（即Vgs超过Vth），NMOS即可开始导通。

栅极用高电平驱动NMOS导通（低电平时不导通）；栅极除限流电阻外，更优的设计是，接下拉电阻10-20k到GND，使栅极控制电平由高变低时，栅极能够更快被拉低，NMOS能够更快更可靠地截止。

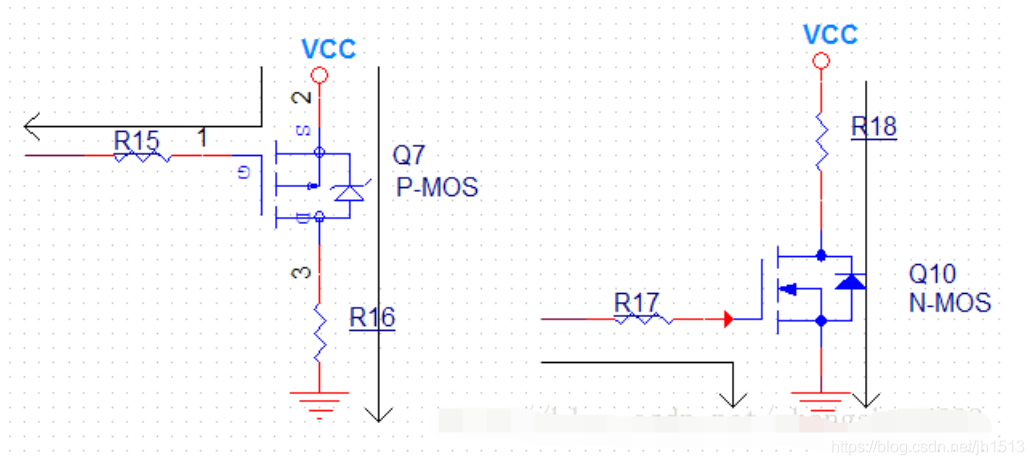

对PMOS来说，最优的设计是，负载R16接在漏极和GND之间。不够周到的设计是，负载R16接在源极和VCC之间。

对NMOS来说，最优的设计是，负载R18接在漏极和VCC之间。不够周到的设计是，负载R18接在源极和GND之间。

为避免负载的变化被耦合到控制端（基极Ib或栅极Vgs）的精密逻辑器件（如MCU）中，负载应接在集电极或漏极。
