ArduinoLoRa 休眠定时器唤醒 5.5uA

提示1:锐米所有 LoRa 产品严格遵循国标标准的 LoRaWAN 协议
提示2:您可以免费复制,修改和商用本项目,请注明锐米原创
提示3:如果您有其他 LoRa 需求或建议,欢迎联系锐米 support@rimelink.com

运行效果

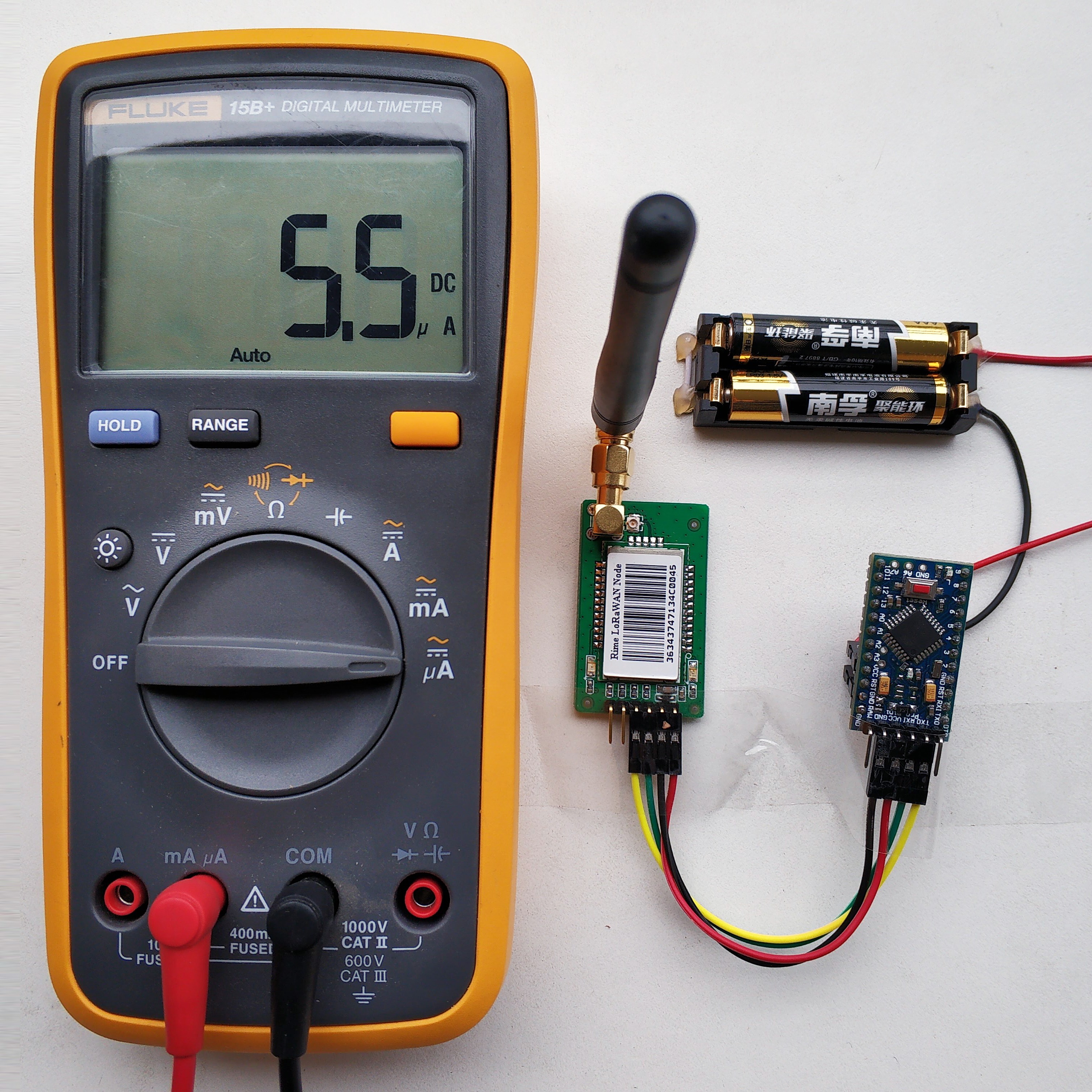

LoRa 模块入网后将自动休眠,Arduino Pro Mini 上电后休眠,将电流表串联在上述电路中测量值为 5.5uA。定时器每隔 4 秒唤醒 Arduino 闪烁 LED 电流增大,随后又进入休眠。

ArduinoLoRa 休眠定时器唤醒 5.5uA 演示视频

低功耗是核心技术

超过 80% 的 LoRa 终端将由电池供电,这样一来,低功耗将是一个核心的技术挑战,一旦电能耗尽设备将“罢工”,在某些场合电能意味着 LoRa 终端的寿命。

ArduinoLoRa+ 是锐米推出的低成本快速开发 LoRa 终端方案,即使开启“定时器”精准唤醒,它也能达到令人满意的低功耗(5.5uA),延长电池续航能力。

下面,逐步解密 ArduinoLoRa+ 定时器唤醒低功耗是如何实现的。

组件和材料

LoRa 开发板 x 1 采购链接


Arduino Pro Mini x 1 采购链接


电池盒电池盒 x 1 采购链接


南孚 7 号电池7 号电池 x 2 采购链接


鳄鱼夹鳄鱼夹 x 2 采购链接


杜邦线 x 8 采购链接

工具和软件

Arduino IDEArduino IDE 下载链接


下载烧录器下载器 采购链接


数字万用表数字万用表 采购链接


在这里插入图片描述USBasp烧录器 采购链接

技术细节

改制 Arduino Pro Mini

改制 Arduino Pro Mini
如上图所示,新购的 Arduino Pro Mini 需要卸掉 2 个器件:LDO(低压差稳压器)和电源指示灯处的 1k 电阻

关闭低电压检测

安装 USBasp 驱动程序

  • 将 USBasp 插入 PC 的 USB 端口
  • 双击打开“zadig-2.3.exe”
  • 选择“WinUSB”,点击“Install Driver”
    WinUSB
    USBasp驱动程序 下载链接

Arduino Pro Mini 连接 USBasp

Arduino Pro Mini杜邦线USBasp
GNDGND
RSTRST
VCCVCC
13绿SCK
12MISO
11MOSI
  • USBasp 的跳线 JP21(正视丝印,从左至右) 连接 1 和 2 引脚时 VCC=3.3V,用于连接 Arduino Pro Mini;连接 2 和 3 引脚时 VCC=5V,用于连接 Arduino UNO
    在这里插入图片描述
    Arduino Pro Mini 基于 ISP 下载的 6 引脚 参考链接

设置熔丝位,关闭低电压检测

  • 徽标+R键运行,输入“cmd”,回车,进入命令行终端
  • 切换到 avrdude 路径:cd C:\Program Files (x86)\Arduino\hardware\tools\avr\bin
  • 关闭低电压检测:avrdude -c usbasp -p m328p -U efuse:w:0xFF:m -C ../etc/avrdude.conf
    在这里插入图片描述

烧录 Arduino 休眠唤醒代码

按下表连接 Arduino Pro Mini 和 下载烧录器

Arduino杜邦线下载烧录器
VCC3.3
GNDGND
RXD绿TXD
TXDRXD
DTRDTR

接线图
小窍门:如果不接 DTR 也可以上传程序,点击 Upload 后按下 Arduino 的复位键。

设置 Arduino IDE

设置 Arduino IDE

添加 Narcoleptic 低功耗定时器库

使用 Arduino IDE 打开工程,点击"Sketch -> Include Library -> Add .ZIP Library…"
Narcoleptic 软件库 下载链接

编译和烧录下述休眠定时器唤醒代码

#include <Narcoleptic.h>

void setup ()
{
  // disable ADC
  ADCSRA = 0;
}  // end of setup

void loop ()
{
  flash();
  lowpwrDelay(4000); // During this time power consumption is minimised
}

void flash()
{
  pinMode(LED_BUILTIN, OUTPUT);

  for (byte count = 0; count < 10; ++count)
  {
    digitalWrite(LED_BUILTIN, HIGH);   // turn the LED on (HIGH is the voltage level)
    delay(50);                       // wait for 200ms
    digitalWrite(LED_BUILTIN, LOW);    // turn the LED off by making the voltage LOW
    delay(50);                       // wait for 200ms
  }

  pinMode(LED_BUILTIN, INPUT);
}

void lowpwrDelay(long milliseconds)
{
  while(milliseconds > 0)
  {
    if(milliseconds > 8000)
    {
      milliseconds -= 8000;
      Narcoleptic.delay(8000);
    }
    else
    {
      Narcoleptic.delay(milliseconds);
      break;
    }//if
  }//while
}

硬件接线

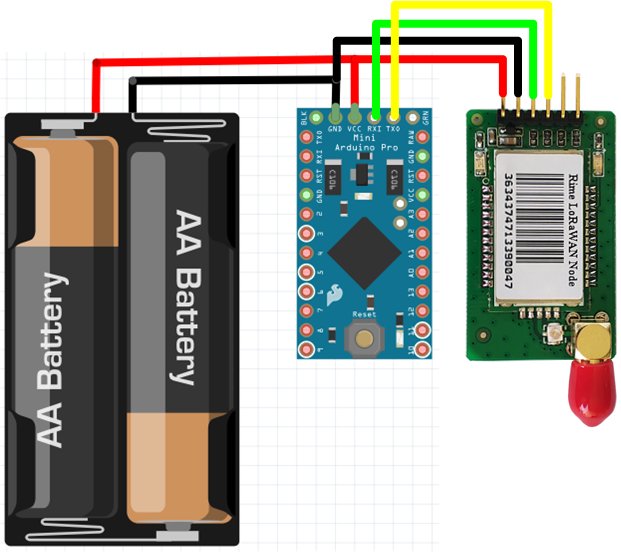

如下图所示,使用杜邦线连接 Arduino Pro Mini 和 LoRa 开发板,并使用电池供电。
