设计一个算法的方法论

设计一个算法的方法论

引言

多年来本人在研发团队里担任算法设计工程师，设计过的算法包括：电能计量、复杂控制、无线通信和系统架构等。蓦然回首，顿悟算法设计有很多共性，抽取出来大致为6个步骤，结合近段时间设计的一个算法撰写了这个方法论。主要用于总结经验，提高自身的生产力；如果不小心启发了他人，也算是对业界的一点小贡献。

<一>：设计需求（Who 该算法用来解决什么问题）

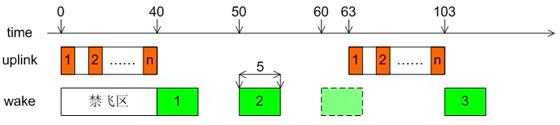

例：在一个无线通信系统中，节点定时上报数据给网关（如下图红色时隙），同时也支持网关唤醒节点（如下图绿色时隙），为此需要设计“唤醒算法”。要求：

1. WakeTime被网络内所有节点和网关共享；

2. WakeTime必须避开主动上报，否则将“冲突出错”且“耗能增大”;

3. 它比较适合于“第N个WakeUp”计算“第（N+1）个WakeTime”;

4. 它必须尽可能得简单；

<二>：列影响量（Why 影响该算法的因素有哪些）

在该算法中存在如下参数：

1. reserved slot：保留时隙，即在此段时隙中没有节点主动上报；

2. slot idle：空闲时隙，即相邻两个节点之间隔离的时间；

3. wake exchange：唤醒通信时间，即网关唤醒节点并与其进行交互通信时长；

前面2个参数的解释如下图所示：

<三>：应用场景（What组合各种影响量的场景有哪些）

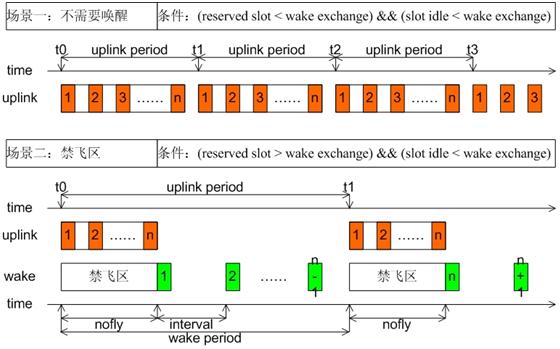

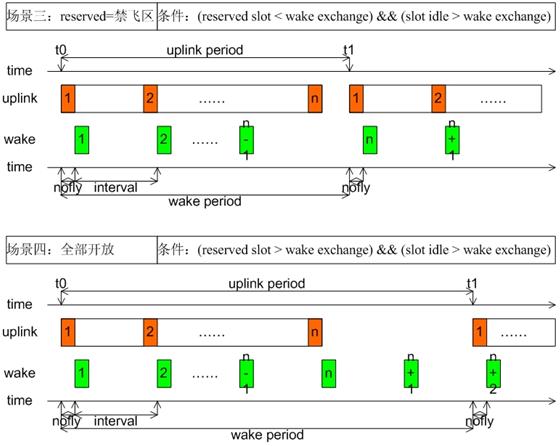

上面3个参数组合成如下4种应用场景：



<四>：抽象方法（How 建立一个算法模型解决上述场景中问题）

令x=第x次wake，f(x)=第x次wake time，则有：

f(x)=N*wakeperiod+nofly+(x-1)*wakeinterval                           (1)

safeguard=(wakeperiod-nofly)%wakeinterval                           (2)

已知：当前RTC值，求隔离最近的wake time值如下：

第一步：if(RTC / wakeperiod != (RTC + safeguard) / wakeperiod)

        RTC += safeguard;

第二步：计算N值：N = RTC / wakeperiod;

第三步：计算x的值：

x = (RTC + wake interval –N * wake period –nofly) / wakeinterval;

if (x < 0) x= 0;

x += 1;

第四步：将N和x代入公式(1)计算出f(x)值。

第五步：检查wake time是否与UPLINK相冲突：

        wake end = wake time + wake exchange –1;

        if (wake time / wake period != wake end/ wake period)

            wake time = wake end / wake period* wake period + nofly;

<五>：理论验证（Check代入数据验证算法模型的正确性）

实例一：

实例条件：

wake period	nofly	wake interval	wake exchange	safeguard
65	40	10	5	5

计算数据如下表：

RTC	+safeguard	N	x	f(x)	wake end	wake time
0~39	/	0	1	40	44	40
40~49	/	0	2	50	54	50
50~59	/	0	3	60	64	60
60~64	65~69	1	1	105	109	105
65~104	/	1	1	105	109	105



实例二：



实例条件：

wake period	nofly	wake interval	wake exchange	safeguard
63	40	10	5	3

计算数据如下表：

RTC	+safeguard	N	x	f(x)	wake end	wake time
0~39	/	0	1	40	44	40
40~49	/	0	2	50	54	50
50~59	/	0	3	60	64	103
60~62	63~65	1	1	103	107	103
63~102	/	1	1	103	107	103

<六>：实验测试（Test编码/代入数据/白盒/黑盒测试）

一般来说需要编码实现该算法，覆盖应用场景组织测试数据，让系统自动遍历测试数据，检验算法的正确性。白盒测试有助于：跟踪系统的运行，遍历程序分支，还可以优化软件；黑盒测试有助于：快速查看结果，检查算法输出是否正确。往往实验会找出算法缺陷，此时根据反馈需要重新设计或修正。

本实例算法代码清单如下：

static int32_t CalcWakeTime(int32_t lRTC)

{

   int32_t    lRTCVal, lXInterval,lMulDiv, lWakeTime, lWakeEnd;

    lRTCVal = lRTC;

   /* Check whether need to add safeguard. */

   if ( lRTCVal / s_stSlotWakeTime.lUplinkPeriod !=

        (lRTCVal +s_stWakeParam.nSafeGuard) / s_stSlotWakeTime.lUplinkPeriod )

   {

       lRTCVal += s_stWakeParam.nSafeGuard;

   }

   /* Calculate value of "N" */

   ASSERT(0 < s_stSlotWakeTime.lUplinkPeriod);

   lMulDiv =lRTCVal / s_stSlotWakeTime.lUplinkPeriod;

   /* Calculate value of "x" */

   lXInterval = (lRTCVal + s_stWakeParam.lWakeInterval) - lMulDiv *s_stSlotWakeTime.lUplinkPeriod -

       s_stWakeParam.lNoFly;

   lXInterval /= s_stWakeParam.lWakeInterval;

   if (lXInterval < 0)

   {

       lXInterval = 0;

   }

   ++lXInterval;

   /* wake time = N * wake period + nofly + (x - 1) * wake interval. */

   lWakeTime = lMulDiv * s_stSlotWakeTime.lUplinkPeriod +s_stWakeParam.lNoFly + (lXInterval - 1) *

       s_stWakeParam.lWakeInterval;

   ASSERT(lRTC< lWakeTime);

   /* Check collision between WAKE and UPLINK. */

   lWakeEnd = lWakeTime + s_stSlotWakeTime.nWakeExchange - 1;

   if (lWakeTime / s_stSlotWakeTime.lUplinkPeriod != lWakeEnd /s_stSlotWakeTime.lUplinkPeriod)

    {

       lWakeTime = lWakeEnd / s_stSlotWakeTime.lUplinkPeriod *s_stSlotWakeTime.lUplinkPeriod +

           s_stWakeParam.lNoFly;

    }

       returnlWakeTime;

}
