【Transformer】8、SMCA: Fast Convergence of DETR with Spatially Modulated Co-Attention

论文链接：SMCA: Fast Convergence of DETR with Spatially Modulated Co-Attention

代码链接：https://github.com/gaopengcuhk/SMCA-DETR

一、背景

DETR 作为首个使用 Transformer 实现目标检测的方法，获得了和基于 CNN 的检测方法相媲美的检测效果，如 Faster-RCNN 等，而且不需要手工设计的 anchor 和 NMS，但是 DETR 的收敛速度很慢，大概需要 500 个 epochs 才能收敛。

二、动机

DETR 中，有一系列的 query vector 来负责检测不同位置的目标，每个 object query 和 CNN 得到的空间位置特征进行交互，然后使用 co-attention 自适应地从这些空间信息中选择主要特征，估计位置和类别。但在 decoder 中，co-attended 为每个 object query 关注的区域可能和 query 预测的 box 没有联系起来。所以 DETR 的 decoder 需要较大的训练轮次来正确的 co-attended 区域来准确的识别出对应的目标。

基于此，作者提出了一个即插即用的 Spatially Modulated Co-attention (SMCA) 模块来代替 DETR 中的 co-attention 模块，来实现快速收敛并提高效果。

三、方法

3.1 SMCA 概述

本文提出的 SMCA 能够动态的预测每个 object query 对应的 box 的初始中心和尺寸，并且生成一个 2D gaussian-like weight map，该 weight map 和 object query 的 co-attention feature map 进行逐点相乘，以便更有效地从视觉特征图中聚合 query 的相关信息。

这样一来，spatial weight map 有效地调节了每个 object query 的 co-attention 搜索范围，能够让搜索范围更好的趋向于目标对象的中心和尺度。使用该高斯分布先验之后， SMCA 能够明显的加速 DETR 的训练。

虽然 SMCA 能够加速 DETR 的训练，但效果有些下降（41.0 mAP at 50 epochs, 42.7 at 108 epochs vs. 43.3 mAP at 500 epochs)。受到多头注意力[38]和多尺度特征[22]的启发，SMCA 在 encoder 里边使用了多尺度特征，在decoder 里边使用了多头注意力。

3.2 Spatially Modulated Co-Attention

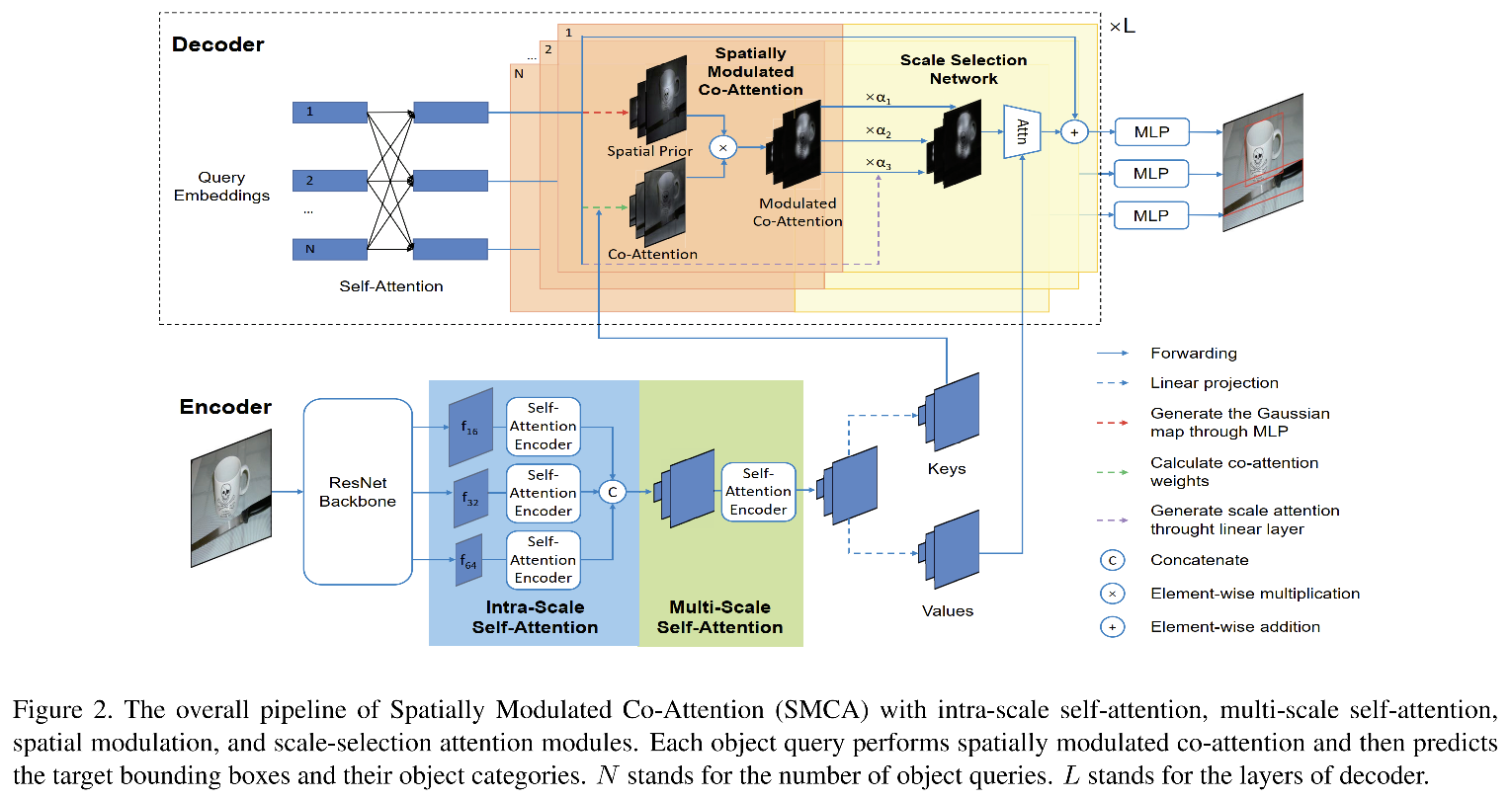

SMCA 的主要想法是将学习到的 co-attention maps 和手工设计的 query spatial 特征进行结合，其结构为图 2 橘色部分。

1、Dynamic spatial weight maps

Gaussian-like spatial weight map 的生成：每个 object query 首先动态预测其对应的目标的中心和尺度，这个预测的中心和尺度被用来生成 Gaussian-like spatial weight map。

Gaussian-like 分布的中心：初始化为标准坐标 $[0,1]\times [1,0]$

对于 object query $O_q$，Gaussian-like 分布的中心位置 $c_h^{norm},c_w^{norm}$ 和尺度 $s_h,s_w$ 的初次预测为：

• $O_q$ 被使用 2 层 MLP 投影得到 normalied 的二维预测结果 $c_h^{norm},c_w^{norm}$，然后被 unnormalized 来得到原图中的中心位置 $c_h,c_w$
• $O_q$ 也被使用 FC 来得到目标的尺度 $s_h,s_w$

实际中的目标尺度是很多变的，所以使用了独立的 $s_h$ 和 $s_w$ 来预测宽和高，这样有利于适应不同的目标。

对于不同大小的目标，SMCA 能够自适应的产生不同的 $s_h$ 和 $s_w$，所以使用 spatial weight map $G$ 修正后的 co-attention map 能够为大目标聚合所有部位，能够为小目标抑制背景的影响。

预测了目标的中心和尺度知乎， SMCA 能够生成如下的 gaussian-like weight map：

• $(i,j)\in [0,W]\times [0,H]$
• $\beta$ 是超参数，用来调整高斯核的宽度
• 这个高斯特征图给邻近中心的位置更多关注，远离中心的位置更少的关注，

2、Spatially-modulated co-attention

上面介绍了如何获得 $G$，然后就使用 $G$ 来修正 co-attention maps $C_i$ （co-attention maps 是object query $O_q$ 和 self-attention encoded feature $E$ 的 attention map）。

对于每个由公式 2 产生的 attention maps $C_i$，都要使用 $G$ 来对其进行修正。

① 在 base version 里边，所有 co-attention head 的 $G$ 都是共享的：

经过公式5后， decoder co-attention 将会更关注于预测框的附近，缩小搜索范围，加速收敛。

② 作者也尝试了对不同的 co-attention head 进行不同的 co-attention 特征修正，也就是不同的 head 使用不同的 $G$。

3、SMCA with multi-scale visual features

目标检测任务中，由于不同目标的大小各异，所以使用多尺度特征尤为重要。给定一幅图像，CNN 能够抽取不同尺度的特征，如下采样 16，32，64 倍等。

在 encoder 中，多尺度自注意编码把不同尺度的所有位置的特征同等对待，这就会导致计算很复杂，计算量很大。为了解决这个问题，作者引入了 intra-scale 自注意编码，也就是仅仅在单个尺度特征图内进行attention，transformer block共享这些权重，并且实验也证明了使用共享的权重有利于模型泛化。

此外，SMCA 共使用了 5 个 blocks： 2 个 intra-scale block encoding + 1 个 multi-scale encoding + 2 个 intra-scale block encoding

给定 CNN 的多尺度输出：

① 一个简单的方法是将这个多尺度特征 rescale 和 concat，形成一个单一尺度的特征图，然后计算 object query 和 resulting map 的 co-attention。但一些 queries 其实不能对所有的尺度都有响应，比如小目标在下采样 64 倍的特征图上已经消失了。所以小目标只能从大分辨率特征图中得到。

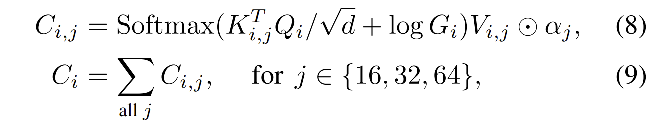

② 基于此，本文作者提出了一种使用可学习的 scale-attention 来自动化的给每个 box 选择对应尺度的方法，每个 object query 会生成一个如下的 scale-attention weights：

• $\alpha 16$，$\alpha 32$，$\alpha 64$ 分别对应下采样为 16，32，64 倍的特征图。

• $C_{i,j}$ 是第 j 个尺度特征和第 i 个 co-attention head 的 co-attention 特征

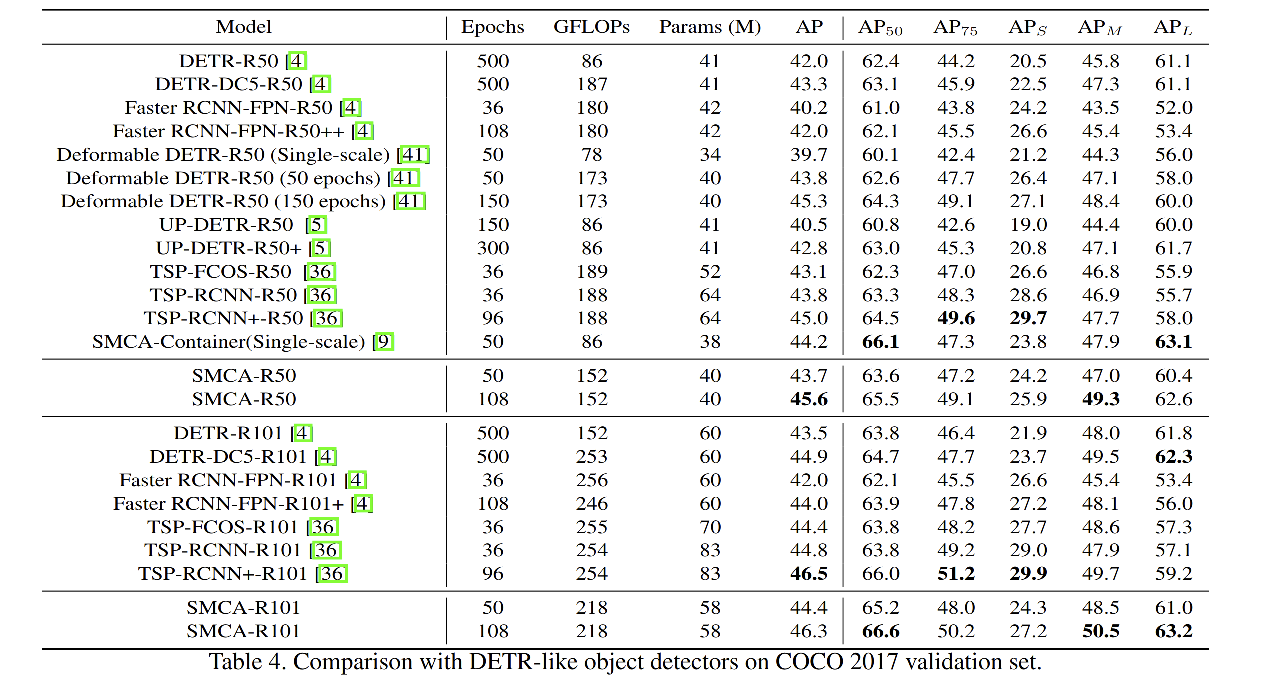

四、效果
