【设计模式】0、uml 类图：关联、聚合、组合、依赖、继承、实现

一、类的属性和方法

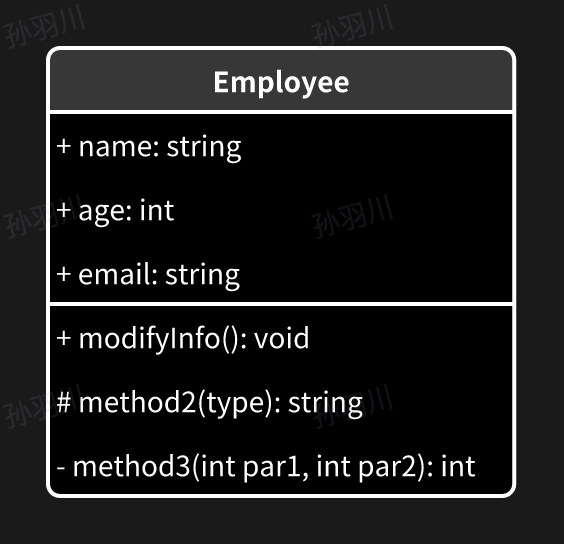

类包含类名、属性（field）、方法（methods），用矩形表示，如下图是 Employee 类，有 name、age、email 三种属性，和 modifyInfo() 方法。

属性的完整格式是：可见性 名称：类型 [=缺省值]
方法的完整格式是：可见性 名称（参数列表）[: 返回类型]

可见性有三种符号：+ 表示 public，# 是 protected，- 是 private。

二、类间的关系

2.1 关联关系

2.1.1 单向关联

用带箭头的直线表示，表示拥有。

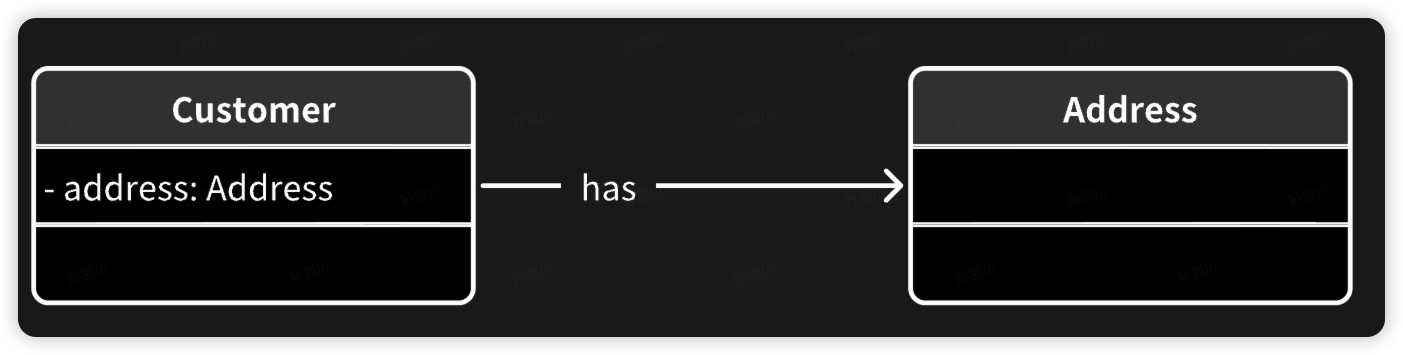

如下图：每个 Customer（顾客）都 has（拥有）一个 Address（地址）。这通过让 Customer 类持有一个 Address 类型的成员变量 来实现。

2.1.2 双向关联

双向关联，用不带箭头的直线表示，表示双方各自持有对方类型的成员变量。

如下图：每个 Customer（顾客）都有一堆 Products[]（商品），每个 Product（商品）都记录了被售卖给了哪个 Customer（顾客）。

2.1.3 自关联

用一个带箭头的直线指向自身，即自关联，即自己包含自己。

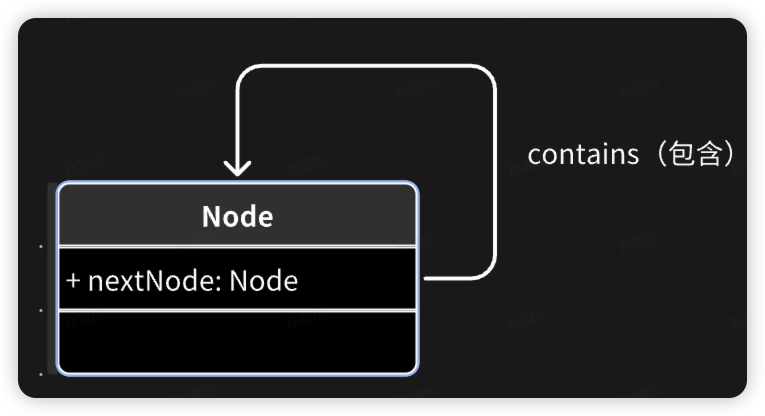

如下图：Node 类包含 类型为 Node 的成员变量

2.2 聚合关系

聚合关系，是一种特殊的关联关系，其表示整体和部分间的关系。

其强调“整体”包含“部分”，但“部分”可以脱离“整体”而独立存在。

用带空心菱形和箭头的直线表示，菱形在整体类一侧。

如下图：Car（汽车）contains（包含了）Engine（发动机），而 Engine 脱离了 Car 也能独立存在。

2.3 组合关系

聚合关系，是一种特殊的关联关系，其表示整体和部分间的关系。

组合关系和聚合关系的区别是：“部分”脱离了“整体”就不复存在。

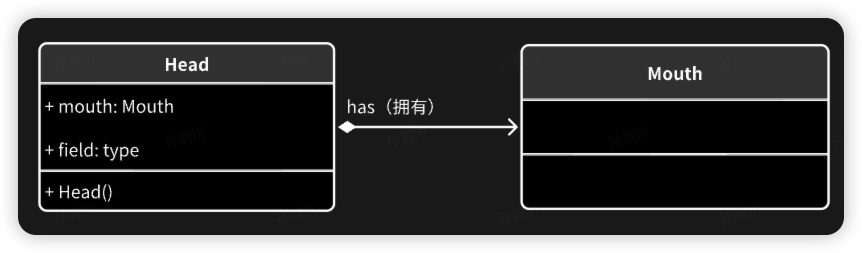

如下图，Mouth（嘴）是 Head（头）的一部分，且不能脱离了头儿单独存在。

用带实心菱形的直线表示，菱形在整体类一侧。

2.4 依赖关系

用带箭头的虚线表示。

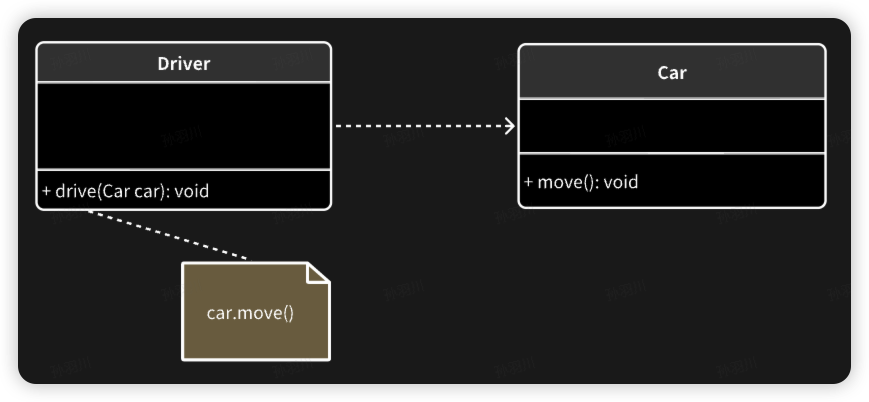

如下图，Driver 的 drive 方法，只有传入了一个 Car 对象才能发挥作用，因此 Driver 类依赖于 Car 类。

2.5 继承关系

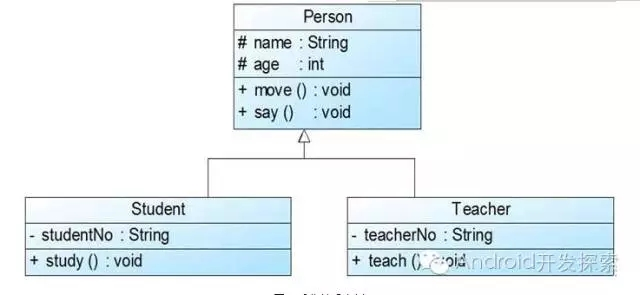

基类和派生类之间，用带空心三角形的直线表示。

2.6 接口实现关系

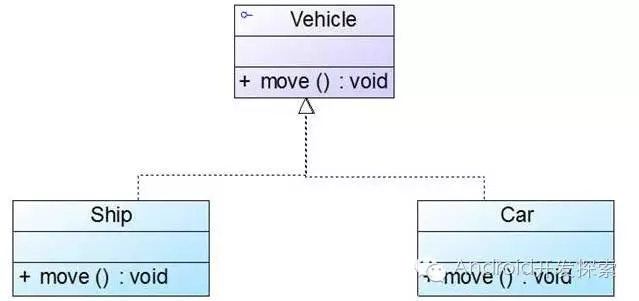

多个类可以共同实现同一个接口。
