数据展示Matplotlib
正文
主要内容是Matplotlib库的基本使用和方法
1 Matplotlib库
1.1 Matplotlib的介绍
Python优秀的数据可视化第三方库
数据可视化就是将数据以特定的图形图像的方式展示出来, 使数据更加的直观明了
Matplotlib库是由各种可视化类构成, 内部结构复杂
为了简洁使用, 可以使用matplotlib.pyplot这个绘制各类可视化图形的命令子库, 类似于快捷方式的库来简化操作
导入
import matplotlib.pyplot as plt
同样plt也是约定俗成的别名
基本使用
使用plt.plot(数组)传入数组, 如果只有一个一维数组, 那么数组的值会指定给Y轴, X轴为他们的索引值
使用plt.ylabel(名字)设置Y轴的名字
使用plt.savefig(文件名, dpi=dpi的大小)保存图像为图像文件, dpi一般设置为600, 默认是PNG格式保存
使用plt.show()在IPython中展示生成的图形
使用plt.axis([x1, x2, y1, y2])可以设置X轴的起点和终点, Y轴的起点和终点
相关代码如下
|
1
2
3
4
5
6
7
|
import
matplotlib.pyplot as plt
plt.plot([
0
,
2
,
4
,
6
,
8
], [
3
,
1
,
4
,
5
,
2
])
plt.ylabel(
"Y"
)
plt.axis([
-
1
,
10
,
0
,
6
])
plt.savefig(
"test"
, dpi
=
600
)
plt.show()
|

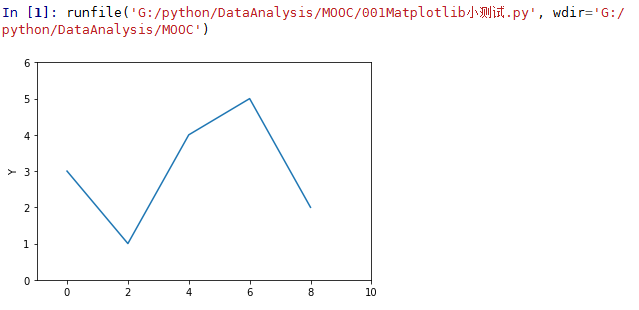

相关结果如下
pyplot的绘图区域
使用plt.subplot(nrows, ncols, plot_number)在全局绘图区域中创建一个分区体系, 然后指定在哪个子区域里绘图
其中nrows表示横向划分多少的区域, ncols表示纵向划分多少的区域, 子区域的标号是从1开始的, 从上到下从左到右依次排序
另外在数量小的时候, 这三个参数之间的逗号可以去掉
具体代码如下
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
|
import
numpy as np
import
matplotlib.pyplot as plt
def
f(t):
return
np.exp(
-
t)
*
np.cos(
2
*
np.pi
*
t)
a
=
np.arange(
0.0
,
5.0
,
0.02
)
plt.subplot(
211
)
plt.plot(a, f(a))
plt.subplot(
2
,
1
,
2
)
plt.plot(a, np.cos(
2
*
np.pi
*
a),
'r--'
)
plt.show()
|

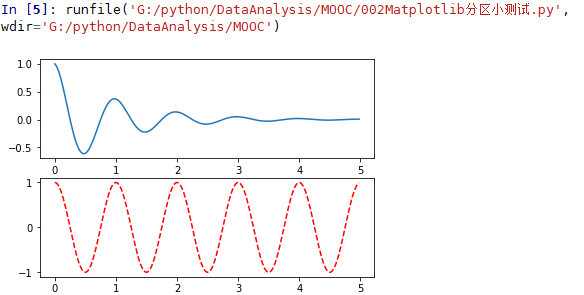

具体效果如下
1.2 pyplot的plot()函数
plot()的具体形式如下:
plt.plot(x, y, format_string, **kwargs)
x: X轴的数据, 可以是列表或者数组, 可选项, 但是当绘制多条曲线的时候, 各条曲线的x不能省略
y: Y轴的数据, 列表或数组, 必填项
format_string: 控制曲线的格式的字符串, 可选项
**kwargs: 第二组或更多的 (x, y, format_string)
绘制多条图像
|
1
2
3
4
5
6
|
import
numpy as np
import
matplotlib.pyplot as plt
a
=
np.arange(
10
)
plt.plot(a,
1.5
*
a, a,
2.5
*
a, a,
3.6
*
a, a,
4.5
*
a)
plt.show()
|

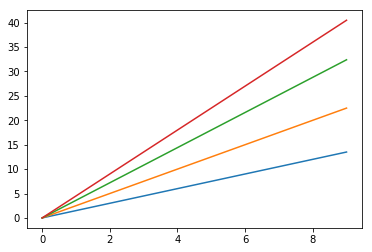

结果为
曲线的格式控制

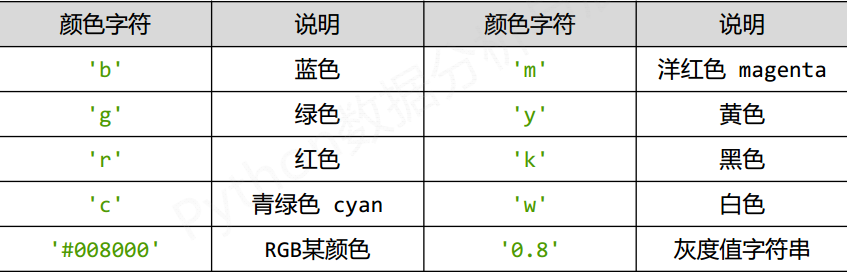

format_string由制颜色字符, 风格字符和标记字符组成

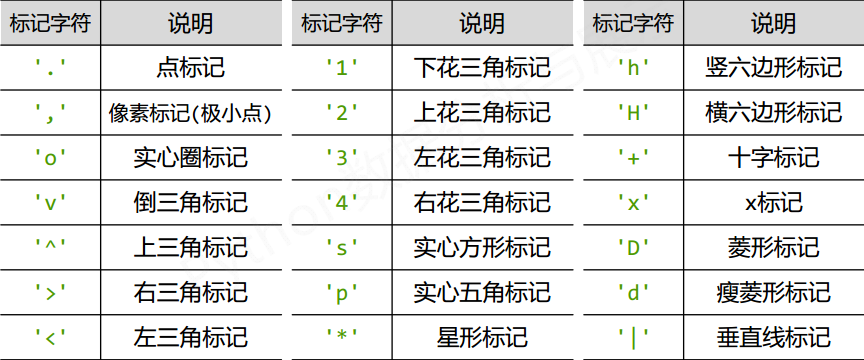

具体有
更改之前的风格代码
|
1
2
3
4
5
6
|
import
numpy as np
import
matplotlib.pyplot as plt
a
=
np.arange(
10
)
plt.plot(a,
1.5
*
a,
'go-'
, a,
2.5
*
a,
'rx'
, a,
3.6
*
a,
'*'
, a,
4.5
*
a,
'b-.'
)
plt.show()
|

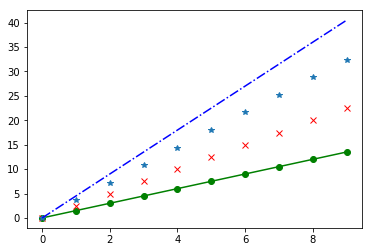

效果为
关于**kwargs
可以添加更多更详细的参数
color: 控制颜色, color=”green”
linestyle: 线条风格, linestyle=”dashed”
marker: 标记风格, marker=”o”, 这三个和前面的format是对应的, 此外还有
markerfacecolor: 标记的颜色, markerfacecolor=”blue”
markersize: 标记的尺寸, markersize=20
…
1.3 pyplot的中文显示
默认情况下, pyplot并不支持中文字符, 在最开始的折线图中, 如果设置ylabel()为中文, 则在图像中不能正常显示
要显示中文有种办法
1) 使用rcParams
设置其font.family为中文字符
具体代码如下
|
1
2
3
4
5
6
7
8
9
|
import
matplotlib.pyplot as plt
import
matplotlib
matplotlib.rcParams[
'font.family'
]
=
'SimHei'
plt.plot([
0
,
2
,
4
,
6
,
8
], [
3
,
1
,
4
,
5
,
2
])
plt.ylabel(
"Y轴坐标"
)
plt.axis([
-
1
,
10
,
0
,
6
])
plt.savefig(
"test"
, dpi
=
600
)
plt.show()
|

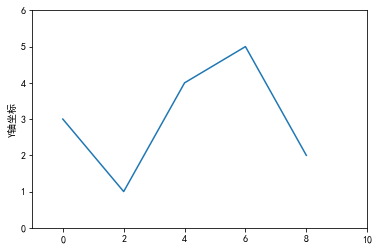

具体效果
其中SimHei是黑体

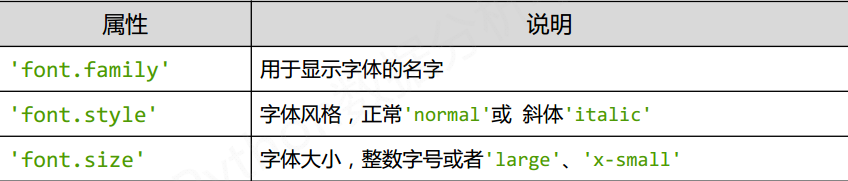

具体更多参数

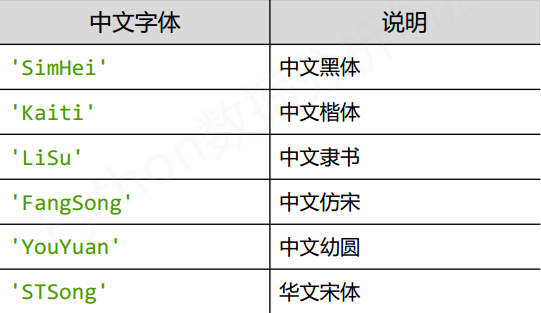

相应的中文字体种类
参考实例
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
|
import
numpy as np
import
matplotlib.pyplot as plt
import
matplotlib
matplotlib.rcParams[
'font.family'
]
=
'FangSong'
matplotlib.rcParams[
'font.size'
]
=
20
a
=
np.arange(
0.0
,
5.0
,
0.02
)
plt.xlabel(
"X轴: 时间"
)
plt.ylabel(
"Y轴: 振幅"
)
plt.plot(a, np.cos(
2
*
np.pi
*
a)
+
1
,
'r--'
)
plt.savefig(
'test2'
, dpi
=
600
)
plt.show()
|
效果为
2) 增加 fontproperties属性
在上述的例子中, 可以在xlabel中增加参数fontproperties来限定显示的字体, 用此来解决中文显示
具体代码如下
|
1
2
3
4
5
6
7
8
9
10
|
import
numpy as np
import
matplotlib.pyplot as plt
a
=
np.arange(
0.0
,
5.0
,
0.02
)
plt.xlabel(
"X轴: 时间"
, fontproperties
=
"FangSong"
, fontsize
=
20
)
plt.ylabel(
"Y轴: 振幅"
, fontproperties
=
"FangSong"
, fontsize
=
20
)
plt.plot(a, np.cos(
2
*
np.pi
*
a)
+
1
,
'r--'
)
plt.show()
|
两种方法的区别就是第一种是全局修改, 第二种是指定修改
建议使用第二种方法, 但是为了统一可以使用方法一
1.4 pyplot的文本显示

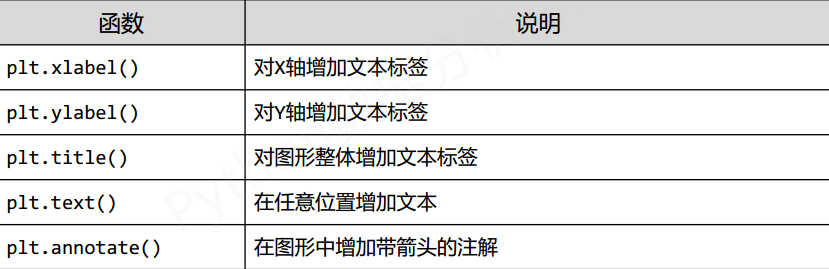

常见的文本显示函数是
其中title会在整个图形的正中上放写上文字
具体实例如下
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
|
import
numpy as np
import
matplotlib.pyplot as plt
a
=
np.arange(
0.0
,
5.0
,
0.02
)
plt.plot(a, np.cos(
2
*
np.pi
*
a)
+
2
,
'r--'
)
plt.xlabel(
"X轴: 时间"
, fontproperties
=
"FangSong"
, fontsize
=
15
, color
=
'green'
)
plt.ylabel(
"Y轴: 振幅"
, fontproperties
=
"FangSong"
, fontsize
=
15
)
plt.title(r
'正玄波实例$y=cos(2\pi x)$'
, fontproperties
=
"SimHei"
, fontsize
=
25
)
plt.text(
2
,
3
, r
'$\mu=100$'
, fontsize
=
15
)
plt.axis([
-
1
,
6
,
0
,
4
])
plt.grid(
True
)
plt.savefig(
'test3'
, dpi
=
600
)
plt.show()
|

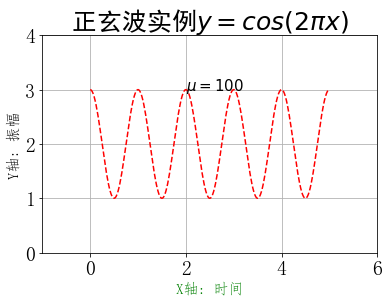

效果为
其中$$这种是LeTeX的语法
title()第一个参数表示横坐标的位置, 第二个参数是纵坐标的位置
grid(True)增加网格显示
关于annotate函数
plt.annotate(s, xy=arrow_crd, xytext=text_crd, arrowprops=dict)
s: 要注解的字符串
xy: 箭头所在的位置, 元组类型
xytext: 文本显示的位置, 元组类型
arrowprops: 定义了整个箭头显示的属性, dict()
facecolor=”颜色” 箭头的颜色
shrink 起始会按照指定的比例缩进, 这样箭头与两边的内容会留有一下空白
width 箭头的宽度
具体代码如下
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
|
import
numpy as np
import
matplotlib.pyplot as plt
a
=
np.arange(
0.0
,
5.0
,
0.02
)
plt.plot(a, np.cos(
2
*
np.pi
*
a)
+
2
,
'r--'
)
plt.xlabel(
"X轴: 时间"
, fontproperties
=
"FangSong"
, fontsize
=
15
, color
=
'green'
)
plt.ylabel(
"Y轴: 振幅"
, fontproperties
=
"FangSong"
, fontsize
=
15
)
plt.title(r
'正玄波实例$y=cos(2\pi x)$'
, fontproperties
=
"SimHei"
, fontsize
=
25
)
plt.annotate(r
"$\mu=100$"
, xy
=
(
2
,
3
), xytext
=
(
3
,
3.5
), arrowprops
=
dict
(
facecolor
=
"black"
, shrink
=
0.1
, width
=
2
))
plt.axis([
-
1
,
6
,
0
,
4
])
plt.grid(
True
)
plt.savefig(
'test3'
, dpi
=
600
)
plt.show()
|

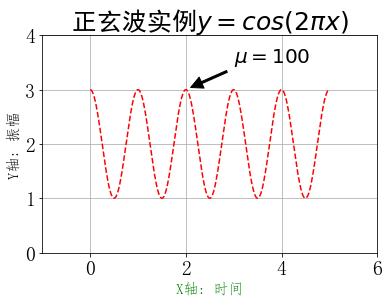

效果为
1.5 绘制子绘图区域
使用subplot可以进行简单的分区, 具体实现复杂的分区需要另一个函数

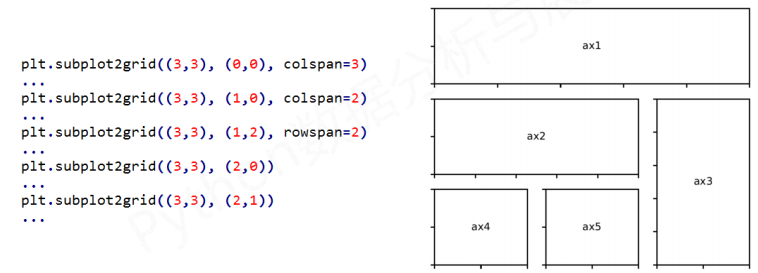

plt.subplot2grid()
plt.subplot2grid(GridSpec, CurSpec, colspan=1, rowspan=1)
基本使用方法是: 先将整个布局进行均分, 然后指定一块小区域作为起始点, 然后使用colspan和rowspan来在横向和纵向上增加小块的个数
GridSpec: 整体划分, 元组类型
CurSpec: 指定起始小块位置, 元组类型
colspan: 横向小块数量
rawspan: 纵向小块数量
选择实例:

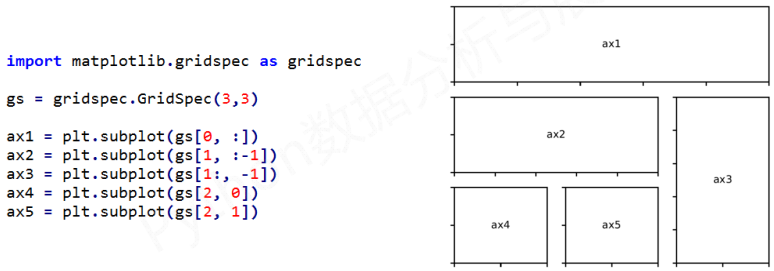

使用GridSpec类可以简化操作
导入
import matplotlib.gridspec as gridspec
生成gridspec对象
gs = gridspec.GridSpec(3, 3)
使用切片的方式来获取
具体如下
2 基础绘图函数

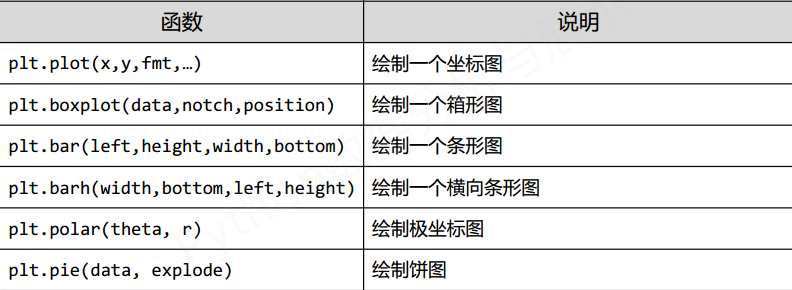

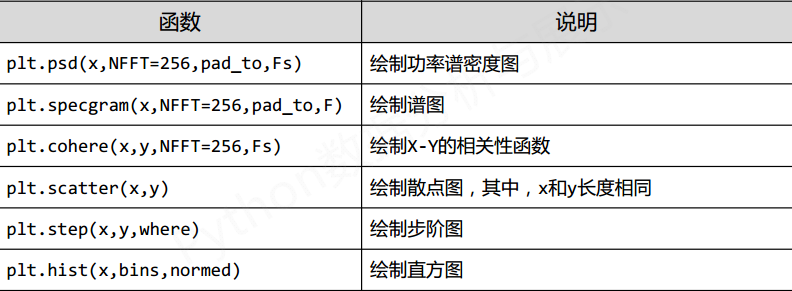

2.1 基础图标函数概述
使用绘制函数的基本思想:
图像的种类是繁多的, 我们应该专注于选择与更合适的图表来结合数据, 而不是学习使用所有的函数
2.2 饼图的绘制
常用于百分比的内容, 尤其是需要对比组成部分, 占有比例的时候, 更是直观
生成饼图的函数pie
plt.pie(sizes, explode=(), labels=(), autopct="", shadow=False, startangle=90)
sizes: 元组类型, 各个成分的占比
explode: 元组类型, 优先级, 优先级高的会突出来, 为0是正常组成部分
labels: 各个部分对应的标签名字, 要和sizes对应上
autopct: 显示比例的格式
shadow: 是否有阴影
startangle: 起始绘图时候的角度, 和极坐标角度类似
具体实例
|
1
2
3
4
5
6
7
8
9
10
|
import
matplotlib.pyplot as plt
labels
=
"Python"
,
"Java"
,
"C/C++"
,
"C#"
,
"Javascript"
,
"Other"
sizes
=
[
31.2
,
19.6
,
15.9
,
7.4
,
3.6
,
22.3
]
explode
=
[
0.1
,
0
,
0
,
0
,
0
,
0
]
plt.pie(sizes, explode
=
explode, labels
=
labels, autopct
=
"%.2f%%"
, shadow
=
True
, startangle
=
90
)
plt.title(r
'2015最受欢迎的编程语言'
, fontproperties
=
"SimHei"
, fontsize
=
15
)
plt.show()
|
具体效果
如果希望图形不是侧着的, 可以使用
plt.axis('equal')
2.3 直方图的绘制
使用hist画直方图
hist(x, bins, normed, histtype, facecolor, alpha)
x: 处理的数据
bins: 生成的图形中, 直方(在X轴上直立的长条矩形)的个数
具体情况是: 找到x中的最小值和最大值, 然后在这个值域中均分bins份, 每一份都是一个小的值域, x中的元素就会对应的落在相应的值域中, Y轴的值就是在这个值域的数量(normed=False时)
normed: 为True会归一化成概率, 为False时Y轴显示的是数量, 默认为False
具体代码如下
|
1
2
3
4
5
6
7
8
9
10
11
12
13
|
import
numpy as np
import
matplotlib.pylab as plt
np.random.seed(
0
)
mu, sigma
=
100
,
20
a
=
np.random.normal(mu, sigma, size
=
100
)
plt.hist(a,
30
, normed
=
False
, histtype
=
'stepfilled'
, facecolor
=
'b'
,
alpha
=
0.75
)
plt.title(
"Histogram"
)
plt.show()
|

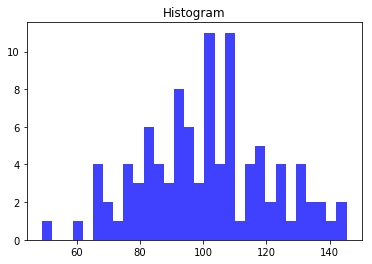

效果如下
2.4 极坐标的绘制
绘制极坐标用
ax = plt.subplot(111, projection='polar')
通过生成一个对象ax, 来绘制极坐标的图像
通过ax.bar()来设置图像
bar(left, height, width=0.8, bottom=None, **kwargs)
left: 绘制极坐标时的开始位置, 图中的某个位置
height: 中心点向边界延伸的长度
width: 旋转的宽度
具体代码如下
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
|
import
matplotlib.pylab as plt
import
numpy as np
N
=
20
theta
=
np.linspace(
0.0
,
2
*
np.pi, N, endpoint
=
False
)
radii
=
10
*
np.random.rand(N)
width
=
np.pi
/
4
*
np.random.rand(N)
ax
=
plt.subplot(
111
, projection
=
'polar'
)
bars
=
ax.bar(theta, radii, width
=
width, bottom
=
0.0
)
for
r, bar
in
zip
(radii, bars):
bar.set_facecolor(plt.cm.viridis(r
/
10.
))
bar.set_alpha(
0.5
)
plt.show()
|
具体效果为
2.5 散点图的绘制
具体代码
|
1
2
3
4
5
6
7
8
|
import
matplotlib.pylab as plt
import
numpy as np
fig, ax
=
plt.subplots()
ax.plot(
10
*
np.random.random(
100
),
10
*
np.random.randn(
100
),
'o'
)
ax.set_title(
"simple Scatter"
)
plt.show()
|
具体效果
3 引力波的绘制
3.1 介绍
引力波是因为时空弯曲对外以辐射形式传播的能量
爱因斯坦的广义相对论预言了引力波的存在
3.2 编写
产生时间序列
读取应变数据
绘制H1 Strain
显示并保存图像
966
