晶振为什么可以决定数字电路的生与死？

在电路板上，晶振看似毫不起眼，实则犹如数字电路的心脏般重要。

数字电路的运行全赖时钟，而晶振及其电路设计的优劣，会对整个系统的稳定性产生重大影响。因此，深入了解晶振并为系统选好合适的晶振，是数字电路成功运行的首要步骤。

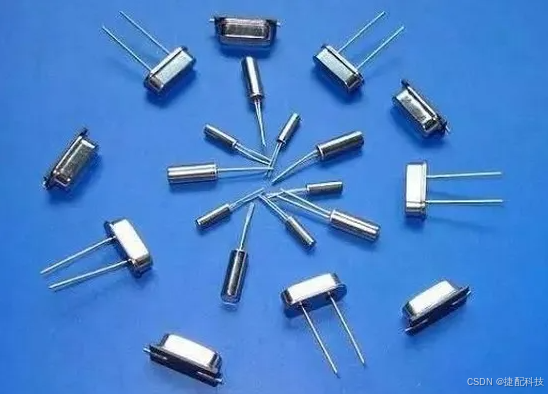

我们常说的晶振，是石英晶体振荡器或石英晶体谐振器的简称，它们借助石英晶体的压电效应制成。在石英晶体的两个电极施加电场，晶体会产生机械变形；反之，施加机械压力则会产生电场，且这两种现象可逆。当在晶体两侧施加交变电压时，晶片会产生机械振动并伴随交变电场。通常，这种振动和电场很微弱，但在特定频率下，振幅会显著增大，此即压电谐振，与常见的 LC 回路谐振类似。

晶振的关键参数是负载电容，选择与之相等的电容并联，可保障晶振在额定频率下工作。若晶振负载电容为 15pf，C1、C2 可先选 30pf，考虑到芯片管脚电容和 PCB 走线电容影响，取值可适当减为 27pf、22pf 等也能正常工作。在满足起振要求的前提下，C1、C2 取值尽量小，可加快晶振起振时间。需注意，有些晶振厂商会直接给出 C1、C2 推荐值，实际使用时应依具体型号与厂家确认。

除压电效应外，晶振的温漂特性也不容忽视。晶振振荡频率会随环境温度变化而有微小偏移，这使得普通晶振精度难以提高，常见精度多为 40ppm、20ppm，很难达到 10ppm 以下。在对晶振精度要求不高的微处理器时钟输入等场合，普通晶振可满足需求，但在无线通信、蜂窝应用、广播电视等需时钟精确同步的领域，就难以满足系统要求了。

为此，可选用精度更高的温补晶振或恒温晶振。温补晶振通过感应环境温度，将温度信息转化为控制量来调控晶振输出频率，如今多采用数字化技术，控制更精准。恒温晶振则更进一步，将晶体置于恒温槽内，设定恒温工作点，使晶体不受外界温度影响，大幅提高晶振输出频率的稳定度。这两种晶振的输出精度可达 1ppm 甚至更高，能满足严苛系统需求。

鉴于晶振在数字电路中的重要性，在使用和设计时需谨慎处理：

a. 晶振含石英晶体，受外部撞击或跌落易导致晶体断裂破损，致使晶振失效。设计时应确保其可靠安装，且位置尽量远离板边、设备外壳等。

b. 手工或机器焊接时，要留意焊接温度，晶振对温度敏感，焊接温度不宜过高，加热时间尽量短。

c. 设计时尽量缩短晶振部分的走线，使其与其他信号线保持较远距离，并推荐将晶振外壳接地，以有效避免干扰。

d. 谨慎选择 C1、C2 的容值，尽量依厂家推荐值设计。在满足起振要求条件下，取值尽量小，可缩短起振时间。

e. 注意晶振是否过驱动，过驱动会影响晶振使用寿命。若用示波器测试发现晶振输出被削波，就要考虑是否过驱动，可适当调整 R1 限流电阻阻值，直至输出完整正弦波。内容源自面包板社区文章。
