可生产性设计实践指南：从工艺参数到品质管控

在PCB行业，设计图纸与量产能力之间往往隔着一道鸿沟。IPC-2221标准提出的可生产性水平（Producibility Level），正是连接设计与制造的桥梁。

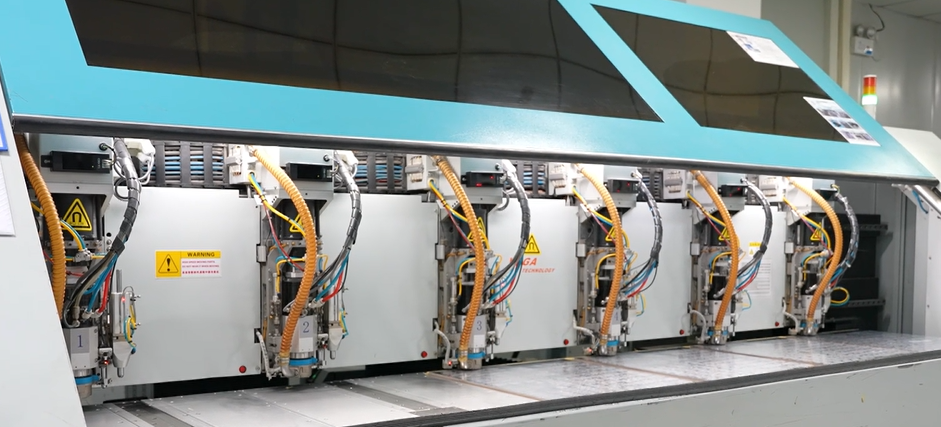

一、厚径比：钻孔工艺
厚径比（板厚/最小孔径）直接决定孔内镀铜的可靠性。工艺数据表明：
• Level A（厚径比≤6:1）：常规6层板使用0.3mm孔径可轻松达标，镀铜均匀度＞95%

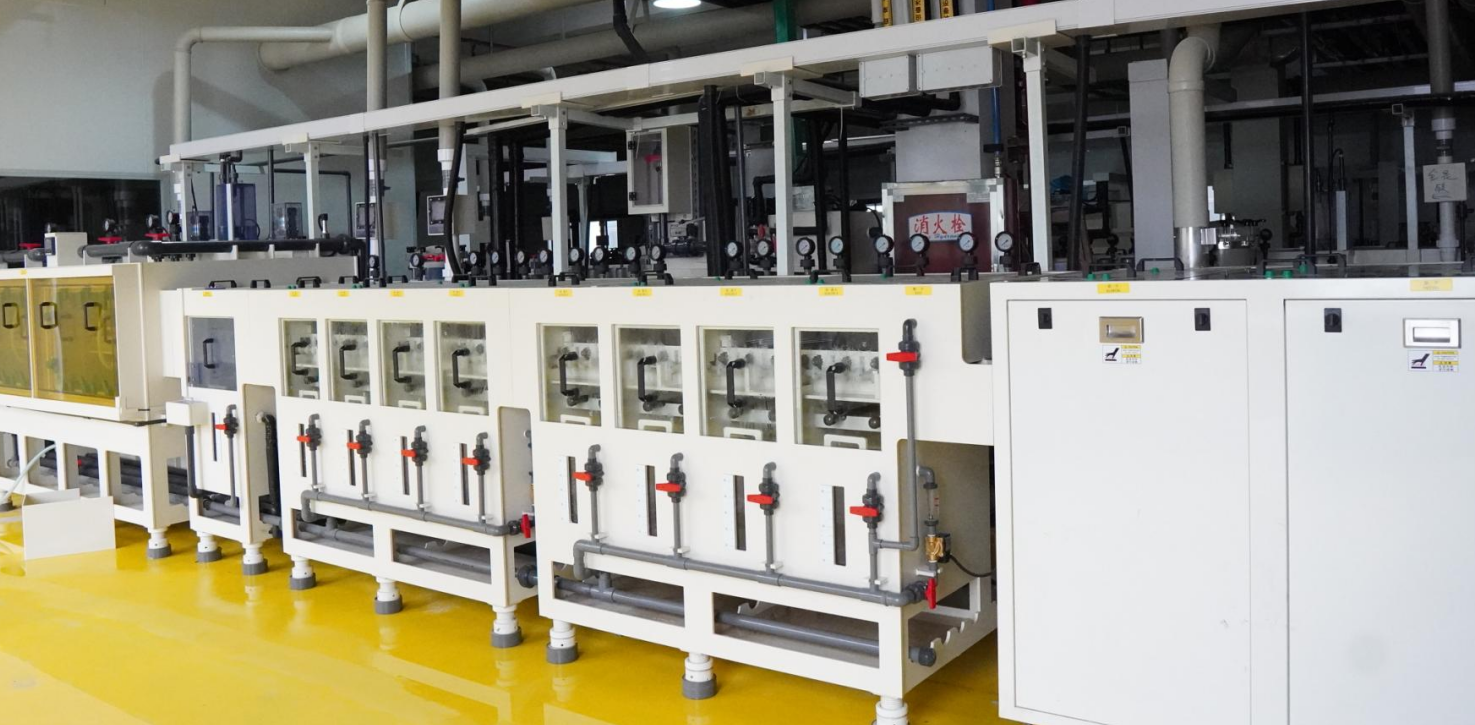

• Level C（厚径比≥8:1）：需采用阶梯钻孔+脉冲电镀工艺，成本增加40%，良率降至85%

避坑策略：

1. 大电流过孔优先选0.5mm以上孔径（厚径比≤5:1）

2. 高频信号孔采用激光微孔（0.1mm孔径，厚径比控制在7:1内）

二、线宽公差：蚀刻工艺
线宽偏差直接影响阻抗控制与载流能力。根据工艺规范：
• Level A（公差±15%）：适用于普通数字电路，0.2mm线宽实际加工范围0.17-0.23mm

• Level C（公差±5%）：需采用半加成法工艺，成本翻倍，但50Ω阻抗误差可控制在±2Ω

设计铁律：

1. 电源线宽≥1.2mm（1oz铜厚载流3A）

2. 差分对线宽误差＜0.02mm

三、差异化可生产性：成本与性能的平衡
一块PCB往往需要混合不同等级的可生产性标准：
• 案例1：工业控制板

• 电源层：Level B（线宽公差±10%）

• 信号层：Level C（阻抗控制±3%）

• 过孔：Level A（厚径比5:1）

• 结果：总成本降低18%，信号完整性达标

• 案例2：汽车雷达板

• 射频线路：Level C（激光钻孔+阻抗补偿）

• 数字电路：Level A（常规蚀刻）

• 结果：量产周期缩短30天

四、被忽视的三大成本黑洞

1. 层压结构：
   • 6层板采用2+4叠层比3+3方案节省12%成本

2. 表面处理：
   • 沉金工艺比喷锡成本高30%，但BGA焊接良率提升15%

   • 消费电子优选OSP工艺，成本降低40%

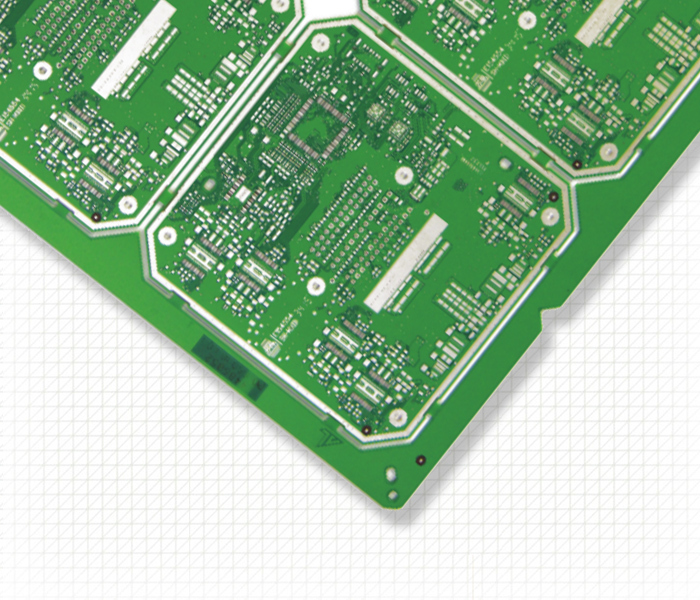

3. 拼板设计：
   • V-CUT比邮票孔节省板材5%，但需增加工艺边宽度至5mm

老司机建议：量产前用DFM做19项工艺检查，重点扫描厚径比超标、线宽临界值、阻焊桥断裂等高频问题点。
