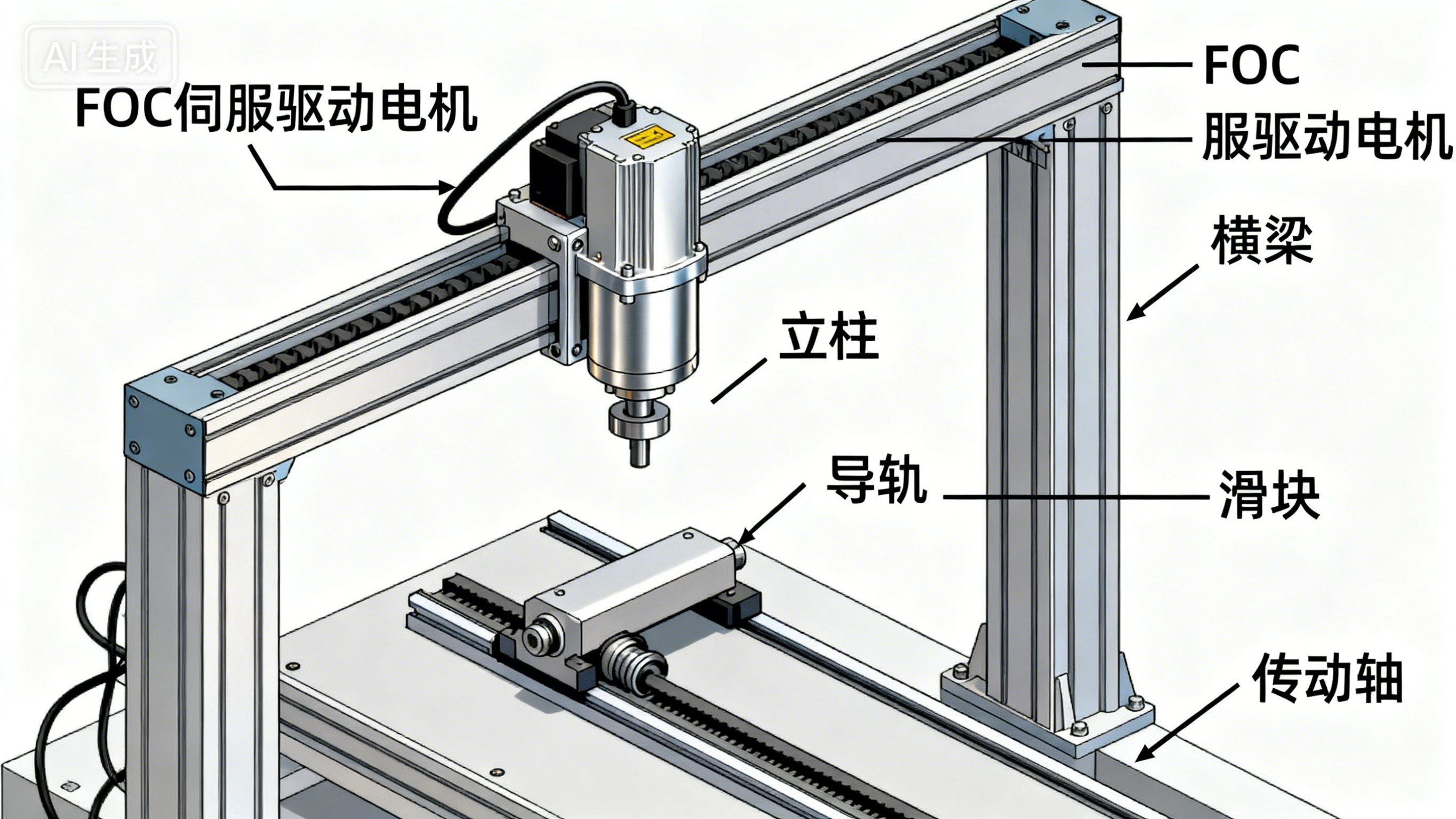

在龙门同步设备中，对伺服电机和驱动器的要求极为苛刻。我们来详细拆解一下性能和指标要求，以及所需的算法和技术。

1：伺服电机的性能和指标要求

龙门同步的核心是 “一致性” 和 “抗干扰”。两个（或更多）轴必须像一个整体一样运动，任何微小的差异都会导致撕裂、振动、精度丧失甚至设备损坏。

高一致性（匹配性）
- 电机参数一致性：同一龙门下的两个或多个电机，其 扭矩常数（Kt）、反电动势常数（Ke）、定子电阻（R）、电感（L）、转子惯量（J） 等关键参数必须高度一致。最好使用同一批次、甚至经过厂家配对测试的电机。
- 机械安装一致性：联轴器、减速机（如果有）的背隙和刚性也需要一致。
高动态响应能力
- 低转子惯量：为了实现快速启停和精确跟随指令，电机转子惯量应尽可能小，以提高系统的加速度。
- 高过载能力：龙门结构在启动、加减速和承受突变负载时，需要电机能提供短时大扭矩（通常2-3倍额定扭矩），以确保同步性不被破坏。
高分辨率与高精度的反馈装置
- 绝对是编码器：这是必须项。增量编码器在断电后位置丢失，上电后需要回零，对于大型龙门结构非常不便。绝对是编码器可直接读取绝对位置，简化调试和维护流程。
- 高分辨率：分辨率越高，位置控制环的精度和平稳性越好，有助于实现更精细的同步。通常建议在20位（1,048,576 ppr）或以上。
- 多反馈系统（可选但推荐）：除了电机端的编码器，在从动端（如滑块、工作头）增加第二编码器（如光栅尺），构成全闭环控制。这可以消除丝杠背隙、热膨胀等机械误差，实现真正的末端位置同步，是超高精度应用的标配。
高热稳定性与低齿槽转矩
- 低齿槽转矩：齿槽转矩会导致低速爬行和速度波动，破坏同步精度。应选择通过磁路优化（如斜槽、斜极）来最小化齿槽转矩的电机。
- 良好的散热性：确保电机在长时间、高动态运行下温升稳定，避免因温度变化导致参数漂移，影响性能一致性。

2：FOC驱动器算法需要包含和做好的算法与技术

FOC是实现高性能伺服驱动的基石。在龙门同步应用中，除了基础的FOC，还需要一系列高级算法。

A. 核心基础算法（FOC三闭环）

电流环（最内环）
- 精确的FOC实现：实现 Iq（扭矩电流）和 Id（励磁电流）的精确解耦控制。这是高性能动态响应的基础。
- 高带宽PID调节器：电流环需要最高的响应速度，以快速抑制负载扰动。通常需要数百Hz到数kHz的带宽。
- 前馈技术：使用电压前馈，补偿电机的反电动势，提高电流环的响应速度和控制精度。
速度环（中间环）
- 自适应PID或先进控制算法：传统的固定参数PID在负载惯量变化或工况变化时效果不佳。需要使用：
  - 抗积分饱和：防止在启动或大的速度指令突变时，积分项过大导致系统超调或振荡。
  - 自适应滤波器：如陷波滤波器，用于抑制机械共振。
- 速度观测器：为了获得更平滑、更低延迟的速度反馈，通常会使用状态观测器（如龙伯格观测器、卡尔曼滤波器）来估算实际速度，这比直接对编码器位置微分更优。
位置环（最外环）
- 高精度插补：能够平滑地跟随上位机（如PLC、运动控制器）发出的高频位置指令。
- 位置前馈：结合速度前馈和加速度前馈，可以极大地减少位置跟踪误差，实现“预见性”控制。

B. 龙门同步专用算法与技术

这是实现同步的关键，通常在驱动器或上层控制器中实现。

主从控制架构
- 虚拟主轴：这是最常用、最有效的方法。创建一个虚拟的“主轴”，其位置作为指令同时发给所有实际的龙门轴。所有从轴都跟随这个虚拟主轴，而不是互相跟随。这避免了误差累积和单点故障。
- 交叉耦合控制：
  - 原理：实时检测两个龙门轴之间的位置误差（或速度误差），并将这个误差经过一个补偿器（通常是PID）后，叠加到各自的速度或扭矩指令上。
  - 作用：当一个轴因负载、摩擦等原因稍微滞后时，CCC会“拉”它一把，同时“推”另一个轴一把，主动地、强制地消除同步误差。这是对抗非对称扰动的核心算法。
高级扰动抑制技术
- 扰动观测器：DOB可以观测并补偿系统内外的总扰动（包括负载变化、摩擦力、模型不确定性等），并将其前馈补偿掉，使系统表现得像一个理想模型。这对于保持两侧负载一致非常有效。
- 摩擦补偿：建立精确的摩擦模型（如库仑+粘滞摩擦），并进行补偿，特别是在低速和换向时，可以显著减少“爬行”现象，提高同步精度。
- 共振抑制算法：龙门结构是典型的柔性结构，容易产生机械共振。驱动器需要提供：
  - 陷波滤波器：用于滤除特定频率的共振峰。
  - 自适应振动抑制：能够自动识别并配置滤波器参数，应对工况变化。
实时通信网络
- 高同步性总线：必须使用EtherCAT、PROFINET IRT、SERCOS III等具有硬件精确时钟同步 功能的工业以太网协议。
- 低通信抖动：确保所有驱动器的控制指令在微秒级的时间内同时生效，这是实现精确同步的前提。普通的Ethernet或CANopen往往无法满足要求。
增益调度与自整定
- 龙门设备在运行过程中，负载、位置（如Y轴在X轴不同位置时惯量不同）都可能变化。驱动器应支持：
  - 增益切换：根据预设条件（如位置、扭矩）自动切换多组PID参数。
  - 在线/离线自整定：能够自动辨识机械系统特性并设置优化的控制参数，大大减轻调试工作量。

总结

要为龙门同步设备选配合适的伺服系统，需要：

层面	关键要求
伺服电机	参数一致性、绝对是高分辨率编码器、低惯量高过载、低齿槽转矩
FOC驱动器	高性能三闭环（电流/速度/位置）、虚拟主轴+交叉耦合控制、扰动观测器与共振抑制、支持高同步性实时以太网
