基于单片机的病房呼叫系统设计

一、项目概述

本项目设计了一款基于单片机的病房呼叫系统，通过按键输入房号，并在数码管上显示相应的房号，同时通过声光提示进行反馈。该系统适用于医院病房，方便医护人员快速响应病人需求。

二、系统组成

2.1 主要组件

• 主控芯片：单片机（如AT89C51）
• 数码管显示电路：用于显示房号
• 按键电路：用于输入房号
• 蜂鸣器电路：用于声响提示
• LED指示电路：用于光信号提示



2.2 控制逻辑

系统的控制逻辑如下：

1. 按键输入：

   • 用户按下相应的按键，模拟输入房号。

2. 显示房号：

   • 按键按下后，单片机将房号发送到数码管进行显示。

3. 声光提示：

   • 同时，系统通过蜂鸣器发出声音，并点亮LED指示灯，提示医护人员。

三、硬件设计

3.1 电路设计

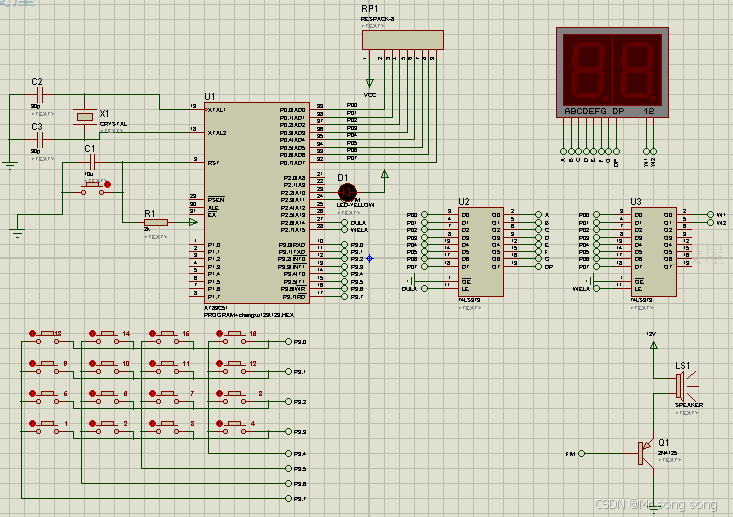

电路图展示了系统的主要组件及其连接关系，包括：

• 单片机电路：AT89C51与各个模块的连接。
• 按键输入电路：用于读取房号输入。
• 数码管显示电路：用于显示房号。
• 蜂鸣器和LED电路：用于声光提示。

3.2 关键连接

• 电源管理：

  • 确保系统稳定工作，通常使用适当的电源模块。

• 按键输入：

  • 每个按键连接到单片机的输入引脚，按下时产生信号。

四、软件设计

4.1 软件架构

软件部分主要包括以下几个模块：

• 初始化模块：配置系统参数，初始化各个外设。
• 按键检测模块：读取按键输入，获取房号。
• 显示模块：在数码管上显示房号。
• 提示模块：控制蜂鸣器和LED指示灯进行提示。

4.2 主要功能实现

1. 系统初始化：

   • 启动时设置数码管初始状态。

2. 按键检测：

   • 实时检测按键输入，获取房号。

3. 显示房号：

   • 将房号通过数码管显示。

4. 声光提示：

   • 在显示房号的同时，蜂鸣器发声，LED指示灯点亮。

五、流程图
