什么是DCS系统？

DCS控制系统即分布式控制系统，以下是对其概念、特点、结构以及应用的详细阐述：

一、概念

DCS是分布式控制系统（Distributed Control System）的简称，在国内自控领域又称为集散控制系统。它是一种以微处理器为基础的分散型综合控制系统，综合了计算机技术、网络通讯技术、自动控制技术以及冗余和自诊断技术，并采用多层分级的结构，以满足现代化生产的控制与管理需求。DCS被誉为现代工业的“大脑”和“神经中枢”，在国防武器装备、石油石化、核电、电网等重要领域发挥着关键作用。

二、特点

• 高可靠性：DCS系统基于多台计算机控制，且系统架构采用了硬件冗余和网络容错设计。即使某个硬件出现故障，系统也能在极短时间内恢复，从而确保系统的正常运行。

• 开放性：DCS系统采用开放式、标准化、模块化、网络化设计。当系统功能需要更改或扩展时，只需通过增加或减少硬件配置的方式即可实现。

• 灵活性：DCS系统支持带电热插拔，且模块化设计使其易于扩展和维护。同时，通过编程软件可以实现各种逻辑控制、复杂的算法以及图形化显示等功能要求。

• 易于操作与维护：DCS系统提供人机交互图形化界面，便于操作人员监控和控制生产过程。同时，功能单一的小型或微型专用计算机使得维护更加简单方便。

• 控制功能强大：DCS系统的控制算法丰富，具有多种PID控制功能，如串级控制、前馈控制等。它还支持高级语言编写更为复杂的算法，以满足不同控制需求。

三、结构

DCS控制系统通常由以下几个部分组成：

• 控制器：是DCS系统的核心部件，负责接收和处理信号，并按预设逻辑运算输出控制信号。控制器主要由CPU、ROM、RAM、E2PROM以及地址设定开关等部件组成。

• I/O板：负责采集和输出各种信号。它将现场物理信号转换为系统可处理的信号，并将系统输出信号转换为物理量以控制现场设备。I/O板具有多个通信端口，如RS485、RS232等。

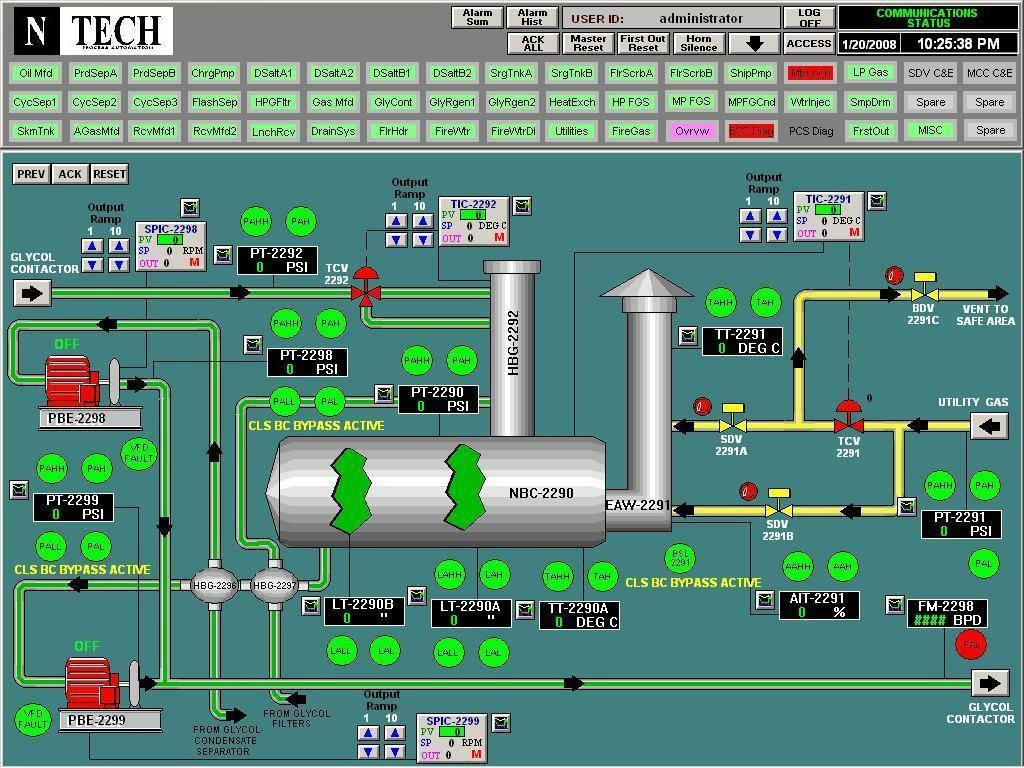

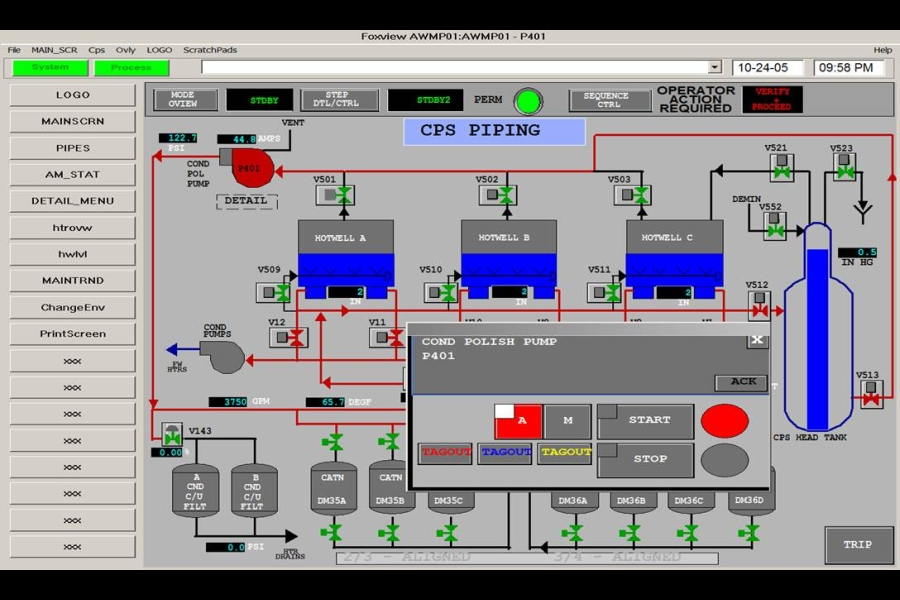

• 操作站：位于控制站的上层，通过数据通信与下位机各站点交换信息。操作站的人机界面配有全局图画和局部画面，便于工作人员对生产过程进行全局到局部的集中监控和操作。

• 通讯网络：是DCS系统的重要支柱。它负责各组件间的数据传输，多采用工业以太网以确保实时稳定通信。通讯网络以网络节点为最小单位，通过传输介质（如光纤、双绞线等）传输数据。

• 软件：包括图形及编程软件等，用于实现系统的控制逻辑、人机交互界面以及数据处理等功能。

四、应用

DCS控制系统广泛应用于大型工业控制领域，为工业生产的高效、稳定运行提供了有力保障。具体应用领域包括：

• 石油化工：DCS系统被广泛应用于炼油、化工生产过程的监控和控制。它可以实时监测各种参数（如温度、压力、流量等），并根据设定的算法进行自动控制，以提高生产效率、降低能耗和保持产品质量的一致性。

• 电力：DCS系统用于发电厂和配电系统的控制和管理。它能够监控发电机组、输电线路、变电站等设备，并根据负荷需求和优化策略进行自动调节，以确保电力系统的稳定运行和供电质量。

• 水处理：DCS系统在水处理行业中扮演重要角色，用于污水处理、给水处理、工业废水处理等过程的监控和控制。它可以实时采集水质参数、流量和压力等信息，并根据设定的控制策略进行调节，以确保水质达到标准要求并提高处理效率。

• 制造业：DCS系统被广泛应用于自动化生产线、机器人控制和物料管理等方面。它能够实现对生产过程的实时监控和控制，提高生产效率和产品质量，并实现生产数据的采集和分析，帮助企业进行生产计划和优化决策。

此外，DCS系统还在建筑与基础设施领域中得到应用，如楼宇自动化控制、地铁信号系统、交通管理等。

综上所述，DCS控制系统以其高可靠性、开放性、灵活性以及强大的控制功能等特点，在工业生产中发挥着越来越重要的作用。
